50Pcs Gewinde Einsätze Männlich Weiblich

50Pcs Gewinde Einsätze Männlich Weiblich Beschreibung

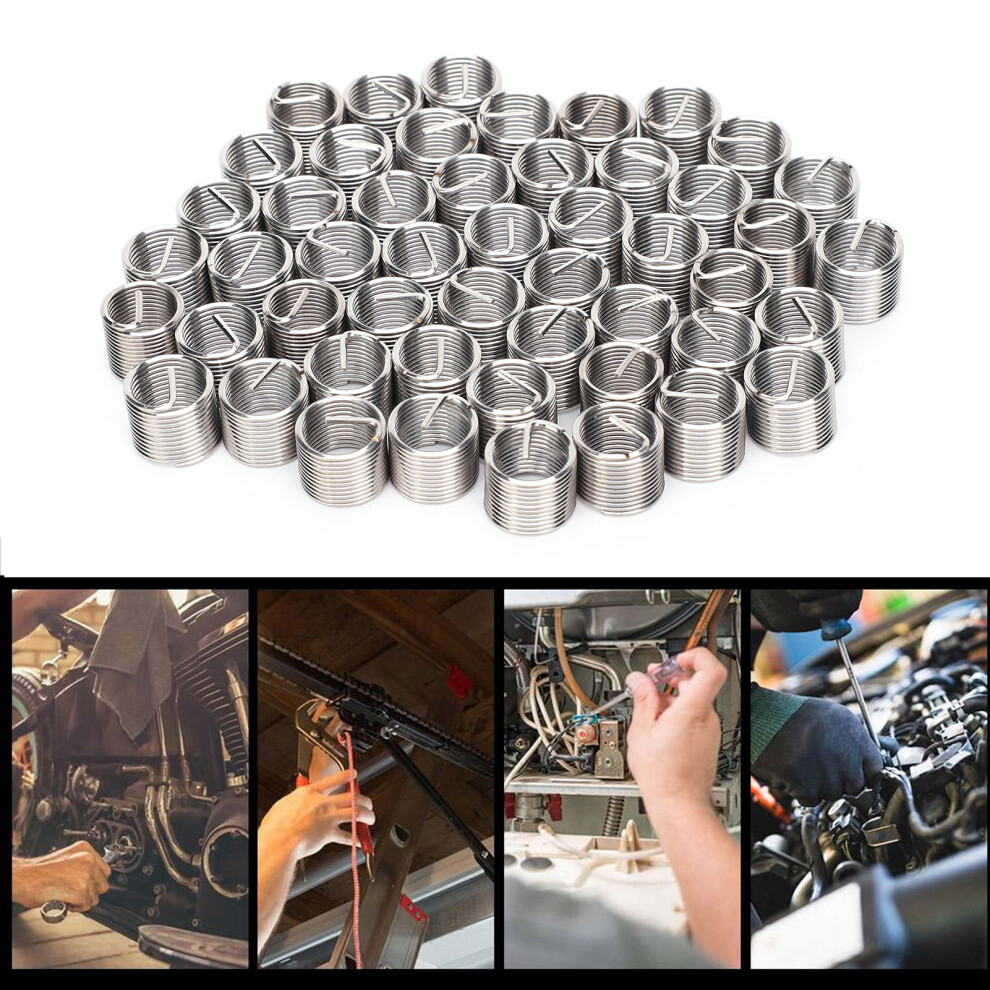

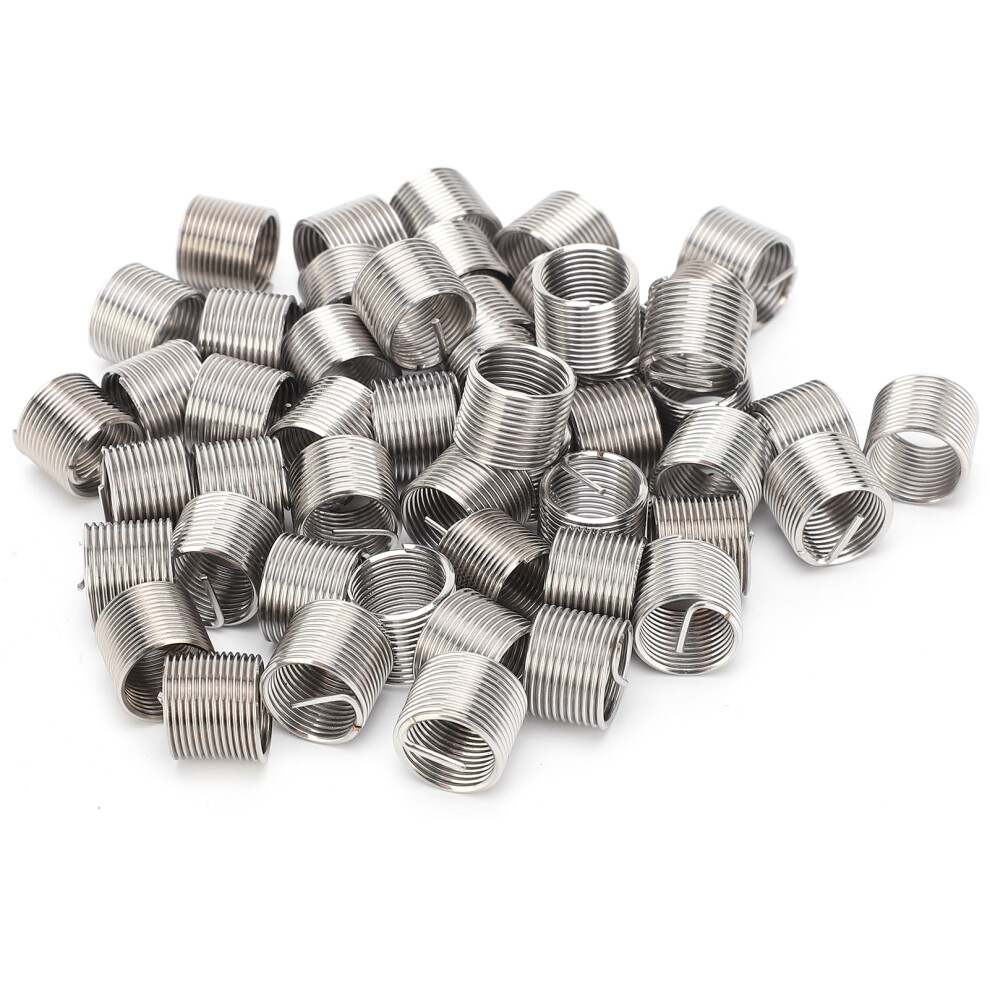

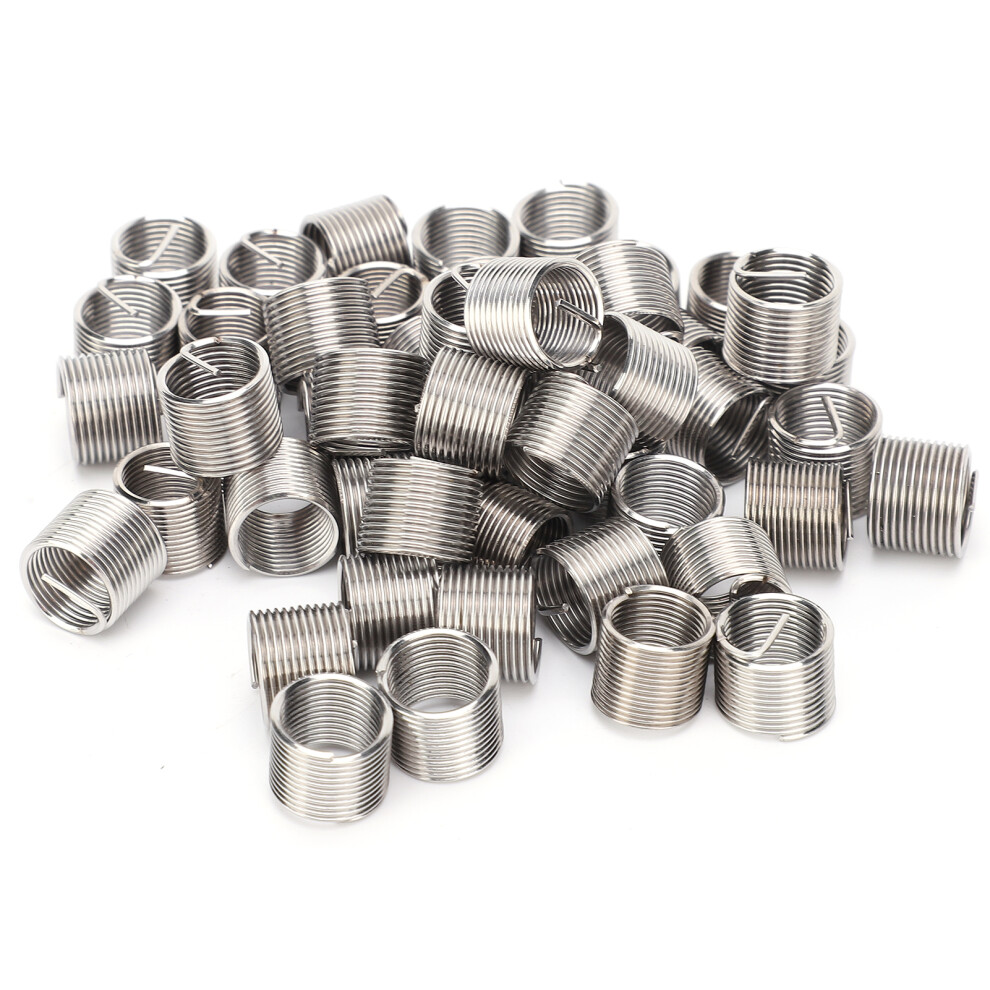

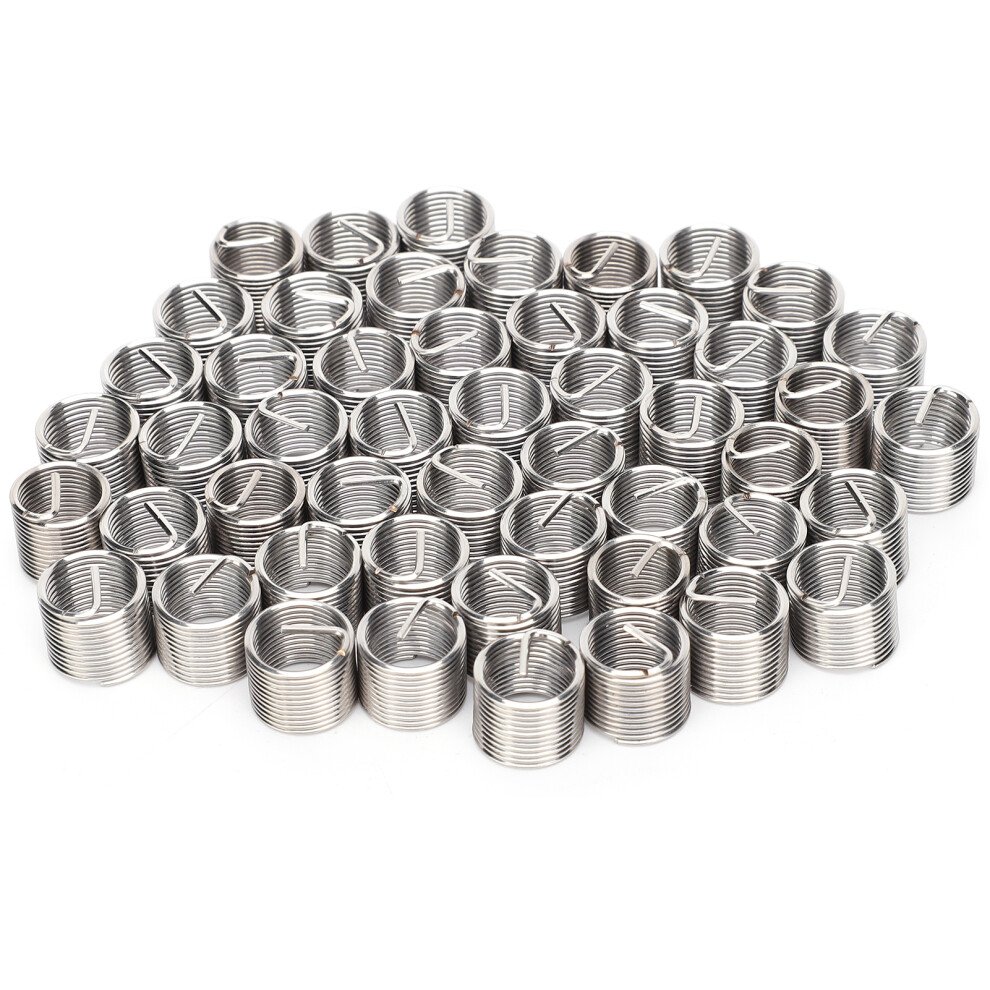

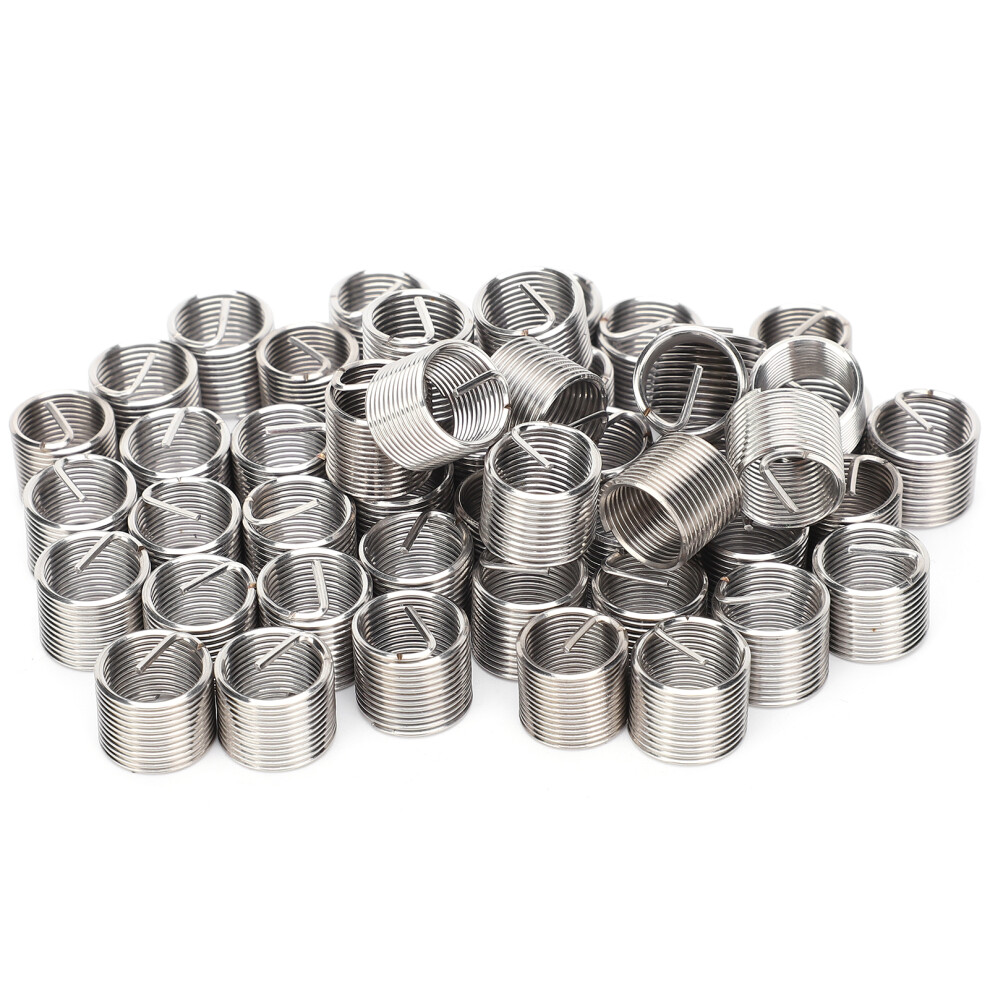

50Pcs Gewinde Einsätze Männlich Weiblich Reduzierung Mutter Reparatur Werkzeug Edelstahl Verschluss M10x1x 1,5 D

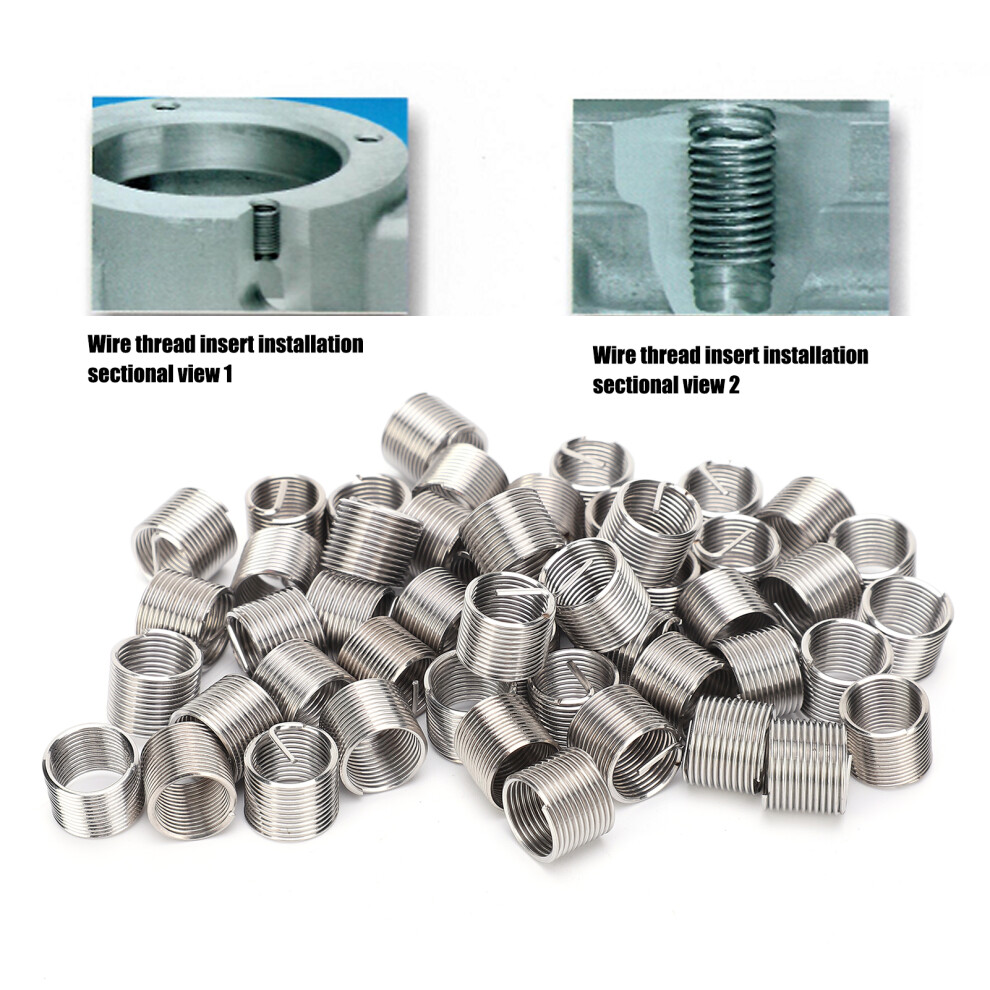

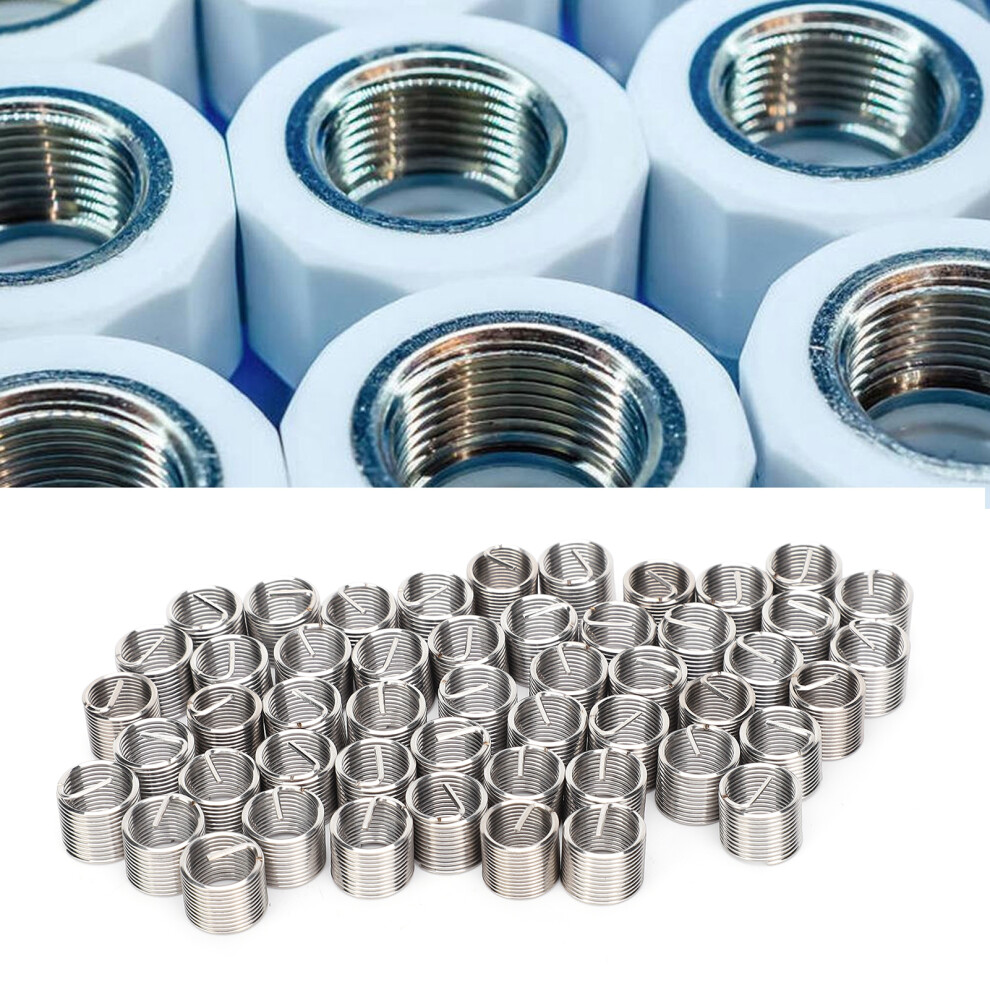

1. Erzeugen Sie ein hochfestes, verschleißfestes und hochpräzises Standard-Innengewinde, indem Sie den Drahtschraubensatz in das Schraubenloch des Werkstücks aus Aluminiumlegierung und anderen Materialien einsetzen. 2. Wenn ein Gewindefehler auftritt oder ein beschädigtes Innengewindeloch repariert wird, kann ein Gewindeeinsatz als Reparaturmethode verwendet werden. Dann können Sie das Gewindeloch kostengünstig reparieren. 3. Drahtgewindeeinsätze dienen zum bequemen und schnellen Umwandeln zwischen metrischen und Zoll-Gewindelöchern. 4. Eine neue Art von Innengewindebefestigungen aus hochfestem, hochpräzisem Stahldraht mit rautenförmigem Querschnitt. Drahtgewindeeinsätze werden auch Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen genannt. 5. Wird für Aluminiumlegierungen, Zinklegierungen, Legierungen, Kupfer, Kunststoffe, technische Kunststoffe usw. verwendet. Technische Materialien mit geringer Festigkeit können die Gewindefestigkeit und Verschleißfestigkeit erheblich verbessern.

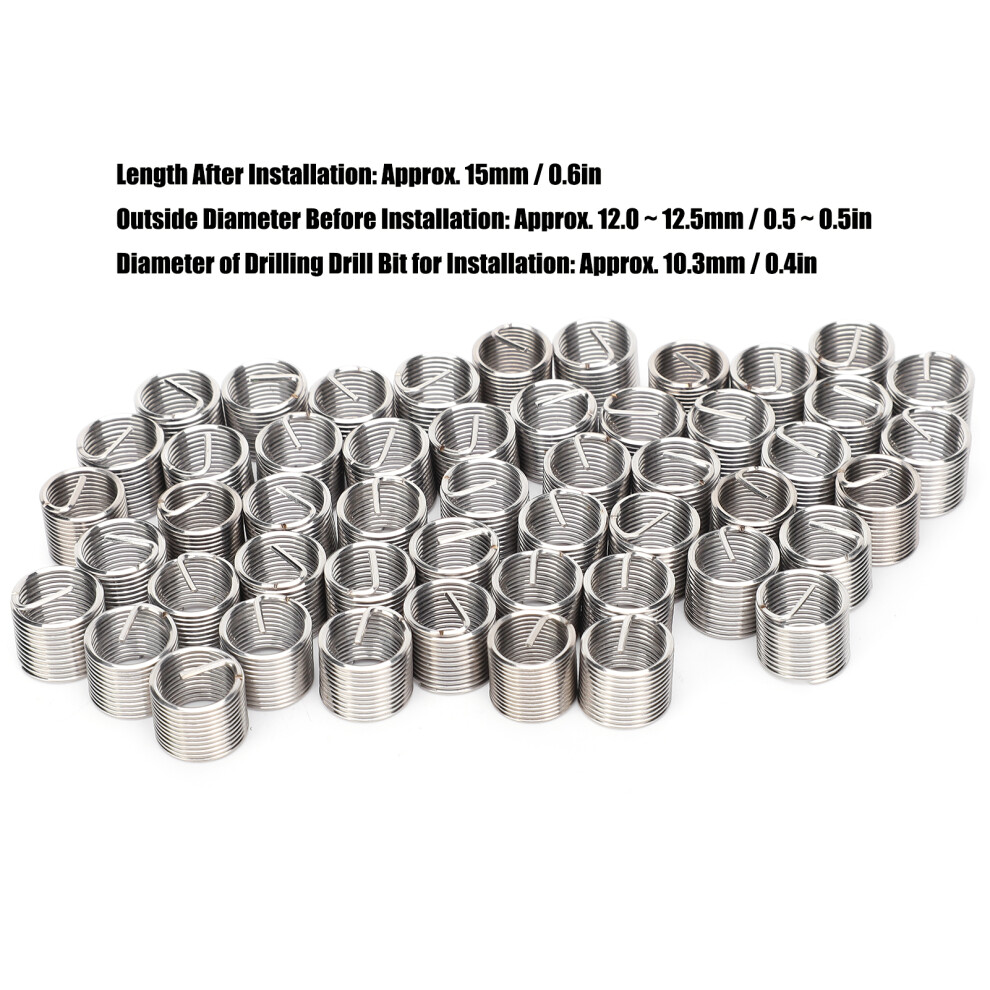

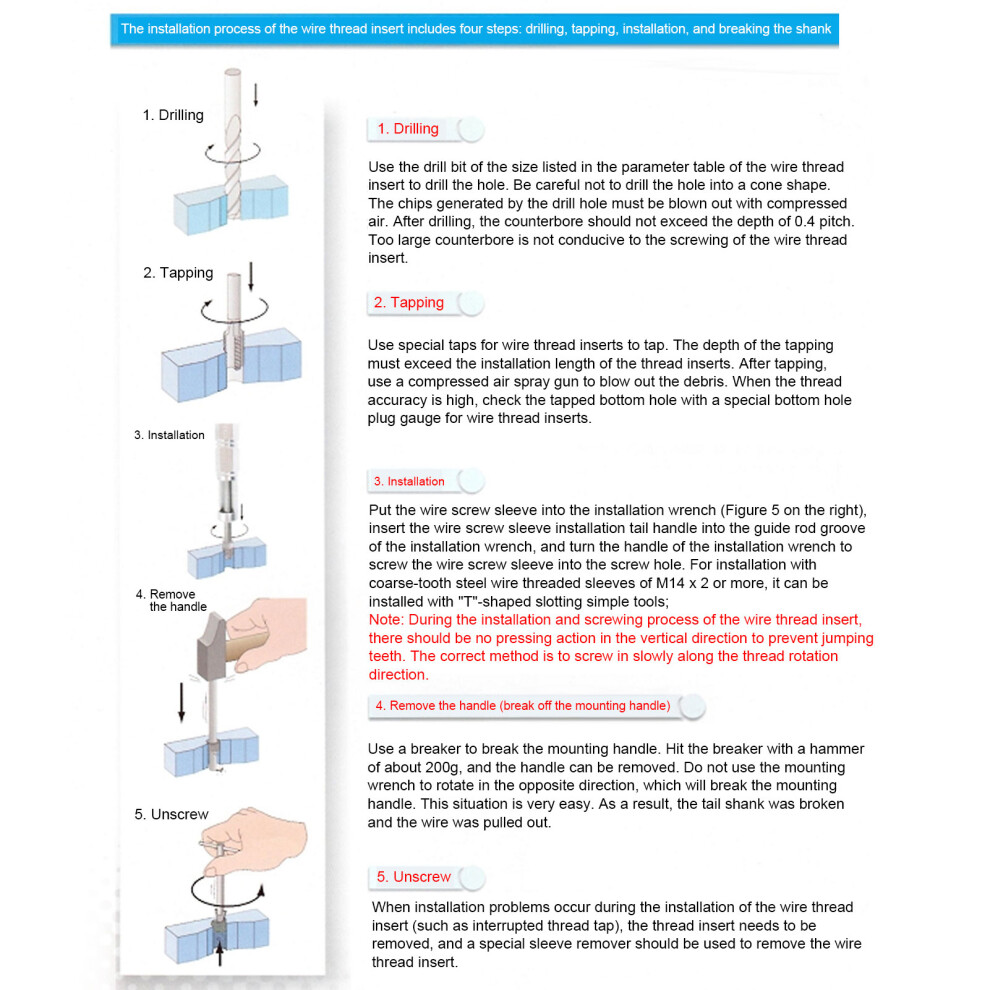

Artikeltyp: Gewindeeinsätze Material: SUS304 Modell: M10x1x1.5D Gewindespezifikation: M10x1 (mm) Länge nach der Installation: Ca. 15 mm / 0,6 Zoll Anzahl der Umdrehungen vor der Installation: 12,1 Außendurchmesser vor der Installation: Ca. 12,0 ~ 12,5 mm / 0,5 ~ 0,5 Zoll Durchmesser des Bohrbohrers für die Installation: Ca. 10,3 mm / 0,4 Zoll Spezifikationsbeschreibung des Gewindeschutzhülsenmodells: Beispiel: M3 x 0,5 x 1,5 D. Dies bedeutet, dass nach dem Einschrauben das Innengewinde M3, die Steigung 0,5 und die Länge 1,5 D beträgt (Länge bezieht sich auf das 1,5-fache des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die Länge bezieht sich hier auf die Länge nach der Installation. Anwendung: 1. Bohren Verwenden Sie zum Bohren einen Bohrer der in der Parametertabelle des Gewindeeinsatzes angegebenen Größe. Achten Sie darauf, das Loch nicht kegelförmig zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft ausgeblasen werden. Nach dem Bohren sollte die Senkung eine Tiefe von 0,4 Steigung nicht überschreiten. Eine zu große Senkung beeinträchtigt das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden Verwenden Sie zum Gewindeschneiden spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer sein als die Einbaulänge der Gewindeeinsätze. Nach dem Gewindeschneiden die Rückstände mit einer Druckluftpistole ausblasen. Bei hoher Gewindegenauigkeit die Gewindebohrung mit einem speziellen Gewindelehrdorn für Drahtgewindeeinsätze prüfen. 3. Einbau Die Drahtgewindehülse in den Einbauschlüssel einsetzen (Abbildung 5 rechts), den Griff des Einbauwerkzeugs in die Führungsnut des Einbauschlüssels einführen und den Griff des Einbauschlüssels drehen, um die Drahtgewindehülse in die Gewindebohrung einzuschrauben. Für Gewindeeinsätze mit M14x2 oder mehr Phasen eignet sich ein T-Nutenwerkzeug. Hinweis: Beim Einbau und Einschrauben der Gewindeeinsätze darf kein Druck in vertikaler Richtung ausgeübt werden, um ein Überspringen der Zähne zu vermeiden. Die richtige Vorgehensweise ist langsames Einschrauben in Gewindedrehrichtung. 4. Griff entfernen (Montagegriff abbrechen) Brechen Sie den Montagegriff mit einem Brecheisen ab. Schlagen Sie mit etwa 200 g Kokosnuss auf den Unterbrecher, um den Griff zu entfernen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung. Brechen Sie den Montagegriff nicht ab. Dies kann sehr leicht passieren. Dadurch bricht der Endschaft und der Draht wird herausgezogen. 5. Abschrauben Wenn bei der Installation des Drahtgewindeeinsatzes Installationsprobleme auftreten (z. B. springende Zähne), muss der Gewindeeinsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenentferner.



50 x Gewindeeinsätze
