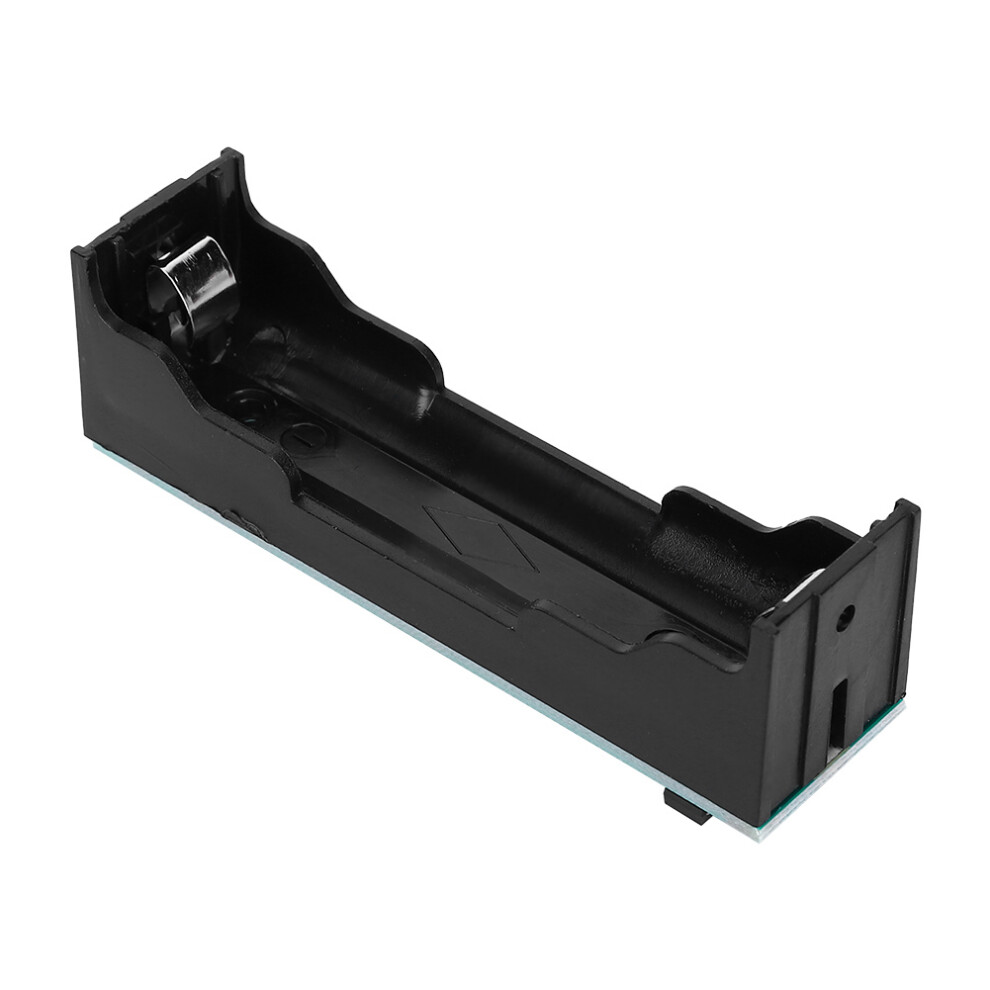

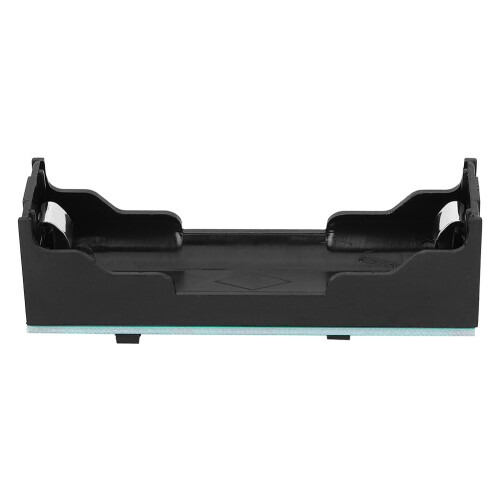

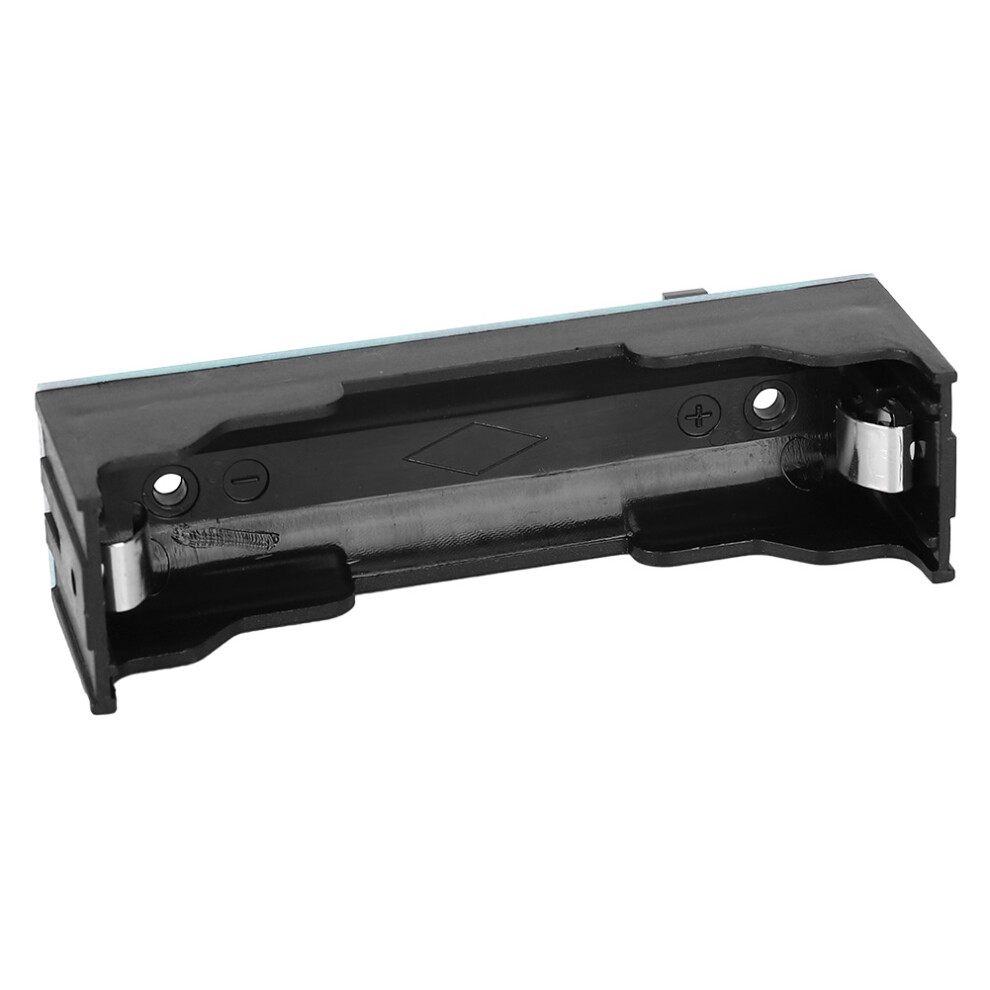

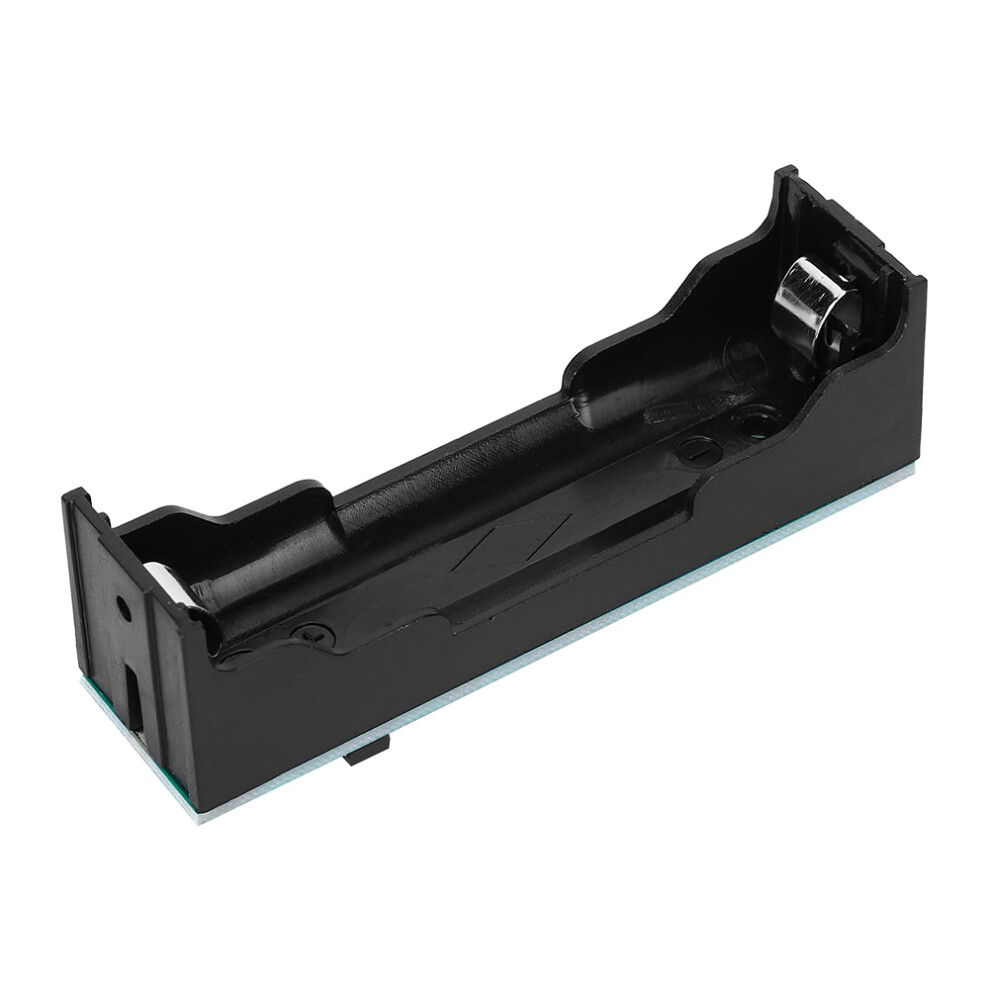

5V 18650 Lithium-Akku Boost-Lade-Modul UPS

5V 18650 Lithium-Akku Boost-Lade-Modul UPS Beschreibung

1. Es ist nicht auf USV-Funktionen beschränkt, sondern kann für verschiedene Zwecke eingesetzt werden. 2. Einzelne oder mehrere Batterien können zur Stromversorgung in Reihe oder parallel geschaltet werden, und die Batterie kann jederzeit abgezogen und ausgetauscht werden. 3. Geeignet für unterbrechungsfreie Stromversorgungs-Schemata wie bei DC-Geräten mit geringem Leistungsverbrauch, Selbststart nach Stromausfall und Selbstladung per Anruf. 4. SW-Schalteranschluss: Kann mit einem Serienschalter verbunden werden, um den Boost-Ausgangskreis ein- und auszuschalten. Ist keine Schaltfunktion erforderlich, bitte den SW-Anschluss kurzschließen, damit der Boost-Kanal normal leitet. 5. MOS-Komponenten auf der Leiterplatte sind anfällig für Beschädigungen durch statische Elektrizität; bitte verwenden Sie ein Lötkolben mit Erdungsleitung und ergreifen Sie Maßnahmen zum Schutz vor statischer Aufladung.
Zustand: 100 % neu
Artikeltyp: Batterie-Boost-Modul
Material: Metall
Farbe: Wie auf dem Bild gezeigt
Gewicht: Ca. 16 g / 0,6 oz

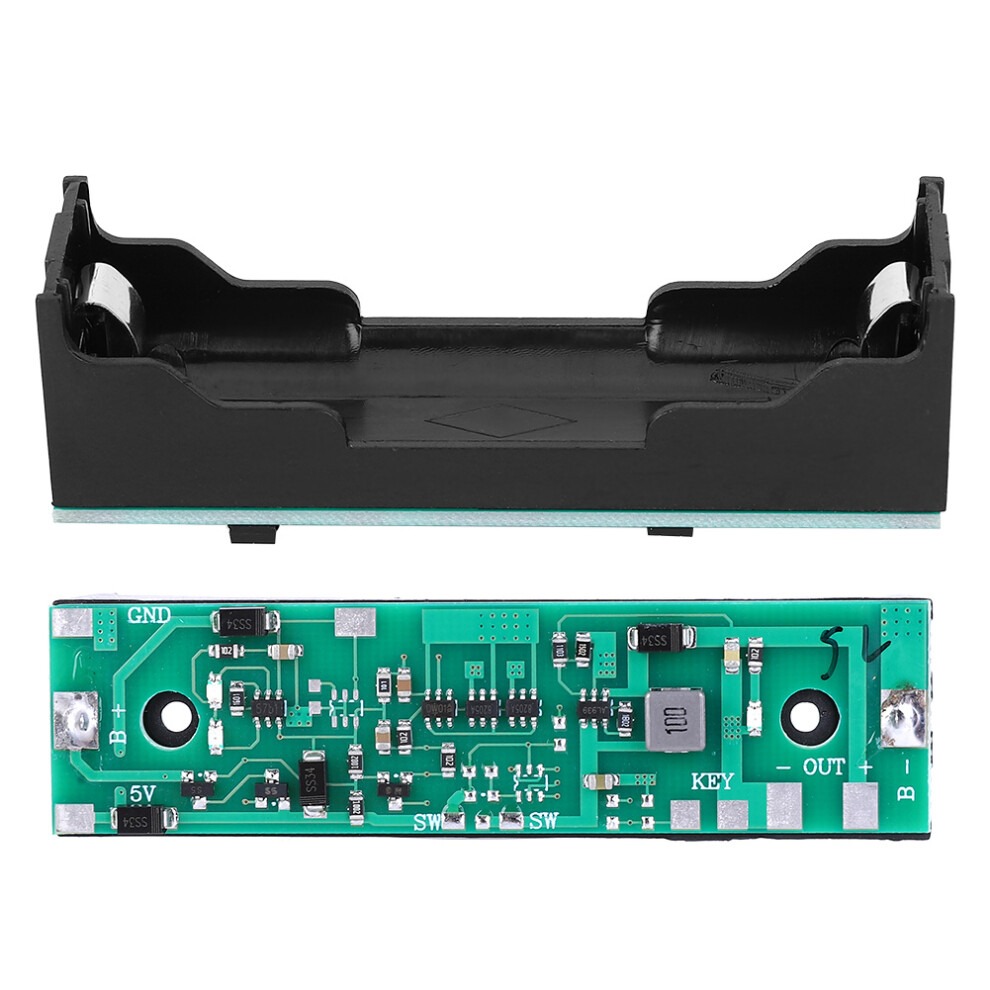

Beschreibung der USV-Funktionsplatine:
Wenn die Stromversorgung eingeschaltet ist, wird die Last direkt über den Boost-Kreis von der Stromversorgung versorgt.
Sobald die Stromversorgung abgeschaltet wird, wird der Batteriezugriff automatisch aktiviert, um die Last über den Boost-Kreis zu versorgen.
Nach Wiederherstellung der Stromversorgung wird die Last wieder von der Stromversorgung gespeist und die Batterie gleichzeitig aufgeladen.
Der Ladeanschluss (Pin ③) muss mit einer DC-5-V-Stromversorgung verbunden werden; der maximale Ladestrom beträgt 500 mA. Die maximale Leistung der verwendeten Lade-Stromversorgung muss mindestens 3 W höher sein als der Leistungsverbrauch der Last, d. h., die Stromversorgung muss in der Lage sein, die Batterie ausreichend zu laden, während die Last betrieben wird. Beispiel: Bei einer Last von 2 W kann eine 5-V-1-A-Lade-Stromversorgung verwendet werden; bei einer Last zwischen 2 W und 5 W ist eine 5-V-2-A-Lade-Stromversorgung erforderlich.
Der positive und negative Ausgang (G⑥) ist mit der Last zu verbinden; für den normalen Betrieb wird eine Last von 5 W empfohlen, transient bis zu 8 W.
5-V-Ausgang: Empfohlener Normalstrom 1 A
1 x Batterie-Boost-Modul
