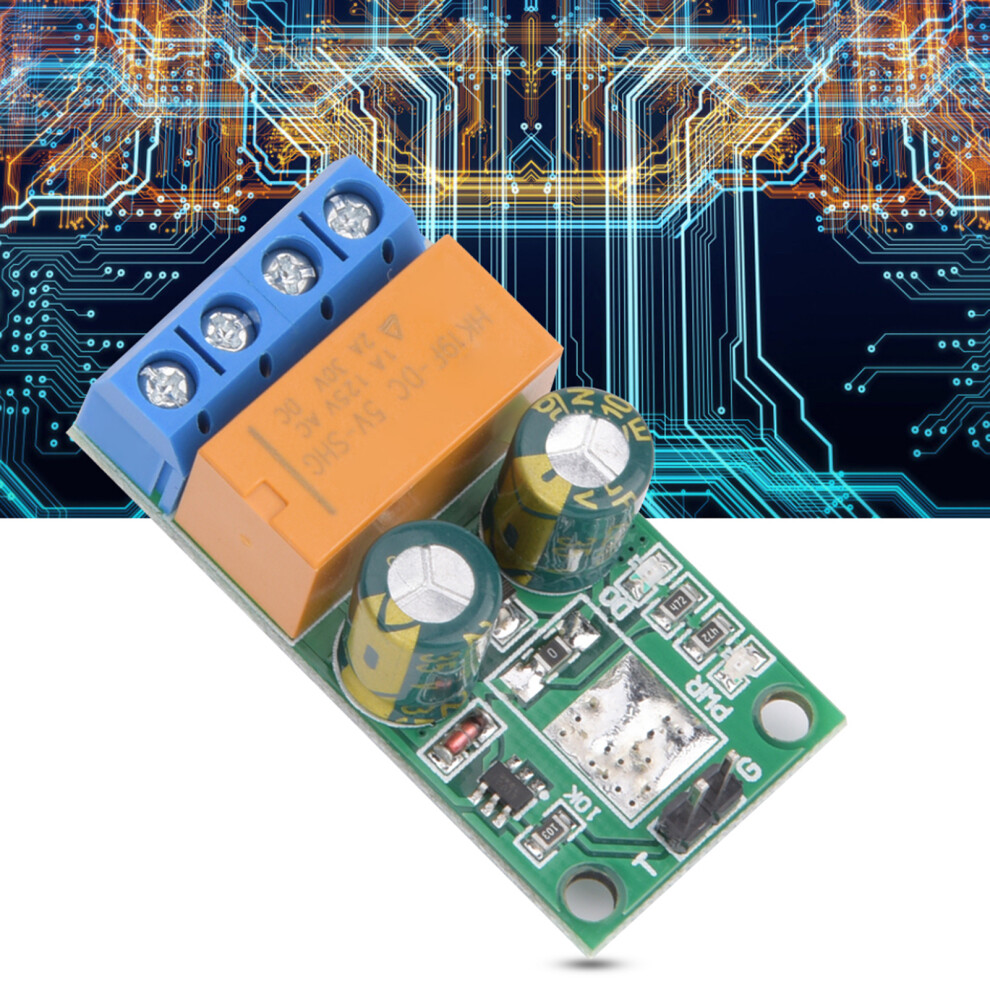

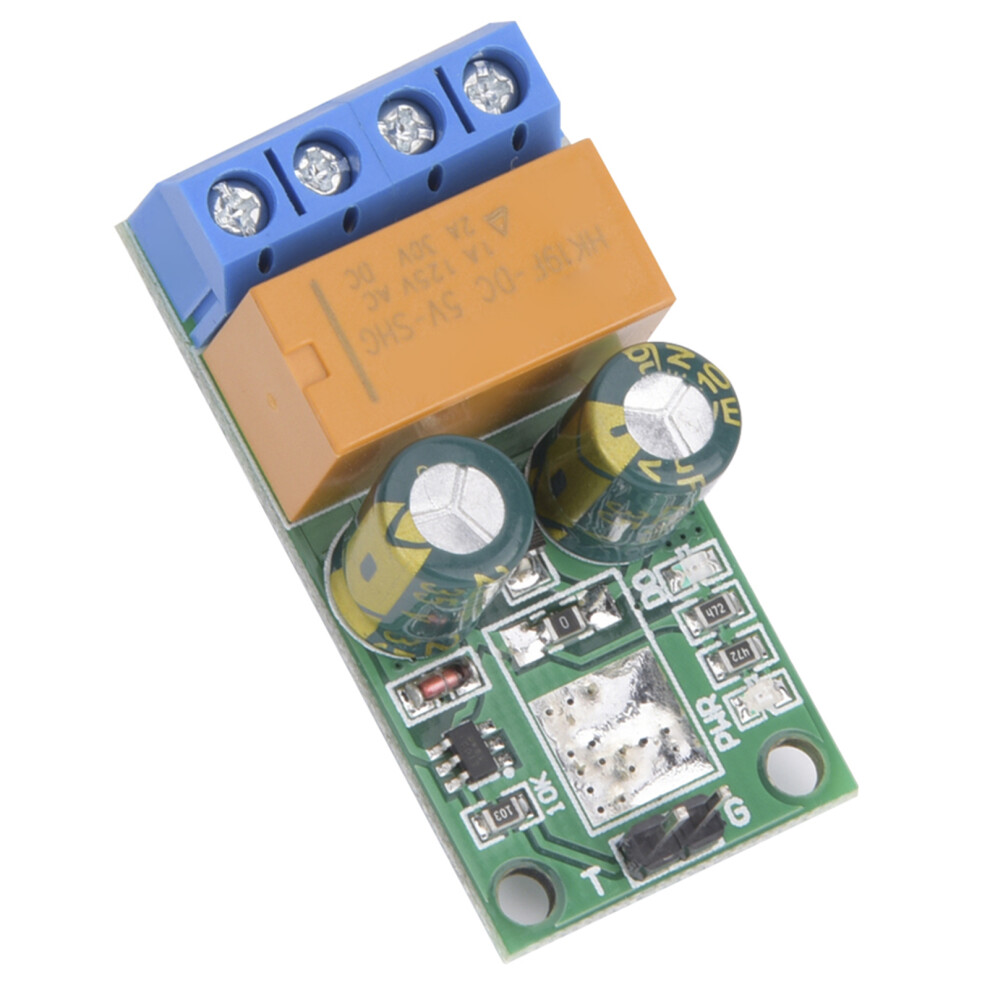

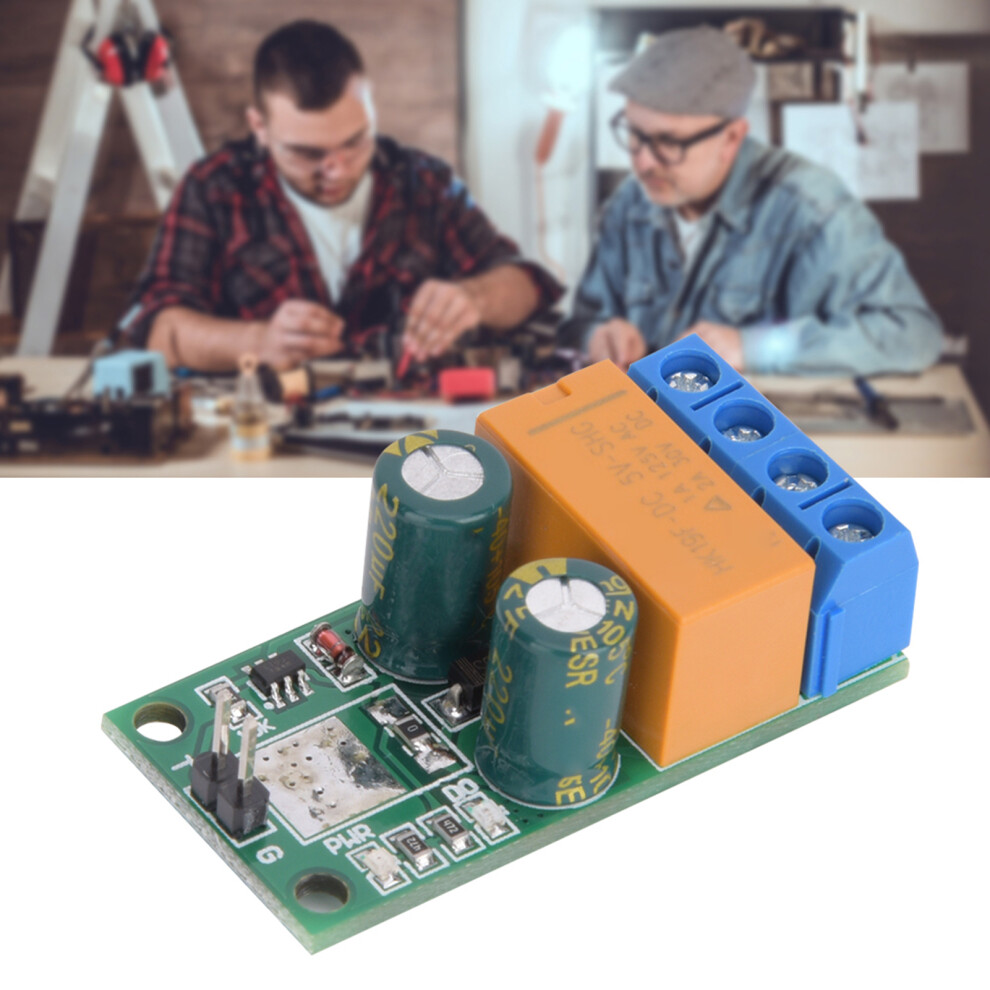

(5V) DR55B01 Motorsteuerung 5V Selbstblockierend

(5V) DR55B01 Motorsteuerung 5V Selbstblockierend Beschreibung

1. Dies ist ein selbstverriegelnder (bistabiler) Relais mit umgekehrter Polarität. Einmal ausgelöst, kehrt sich die Ausgangspolarität um (und bleibt bestehen); erneut ausgelöst, entspricht der Ausgang der Eingangsgröße (und bleibt bestehen). 2. Selbstverriegelnder (bistabiler) Controller mit umgekehrter Polarität; das Modul kann lediglich Vorwärts- und Rückwärtsbetrieb steuern (Start und Stopp werden durch Ein- und Ausschalten der Stromversorgung geregelt). 3. Mit Stromversorgungsanzeige und Anzeige für umgekehrte Polarität. 4. Niedrigimpuls-Steuermodus, für eine bequemere Handhabung. 5. Hergestellt aus hochwertigen elektronischen Bauteilen, mit stabiler und zuverlässiger Leistung
Artikeltyp: CW/CCW-Controller-Modul
Optionale Eingangsspannung: DC 5 V (5-V-Version), DC 6-24 V (12-V-Version)
Arbeitsstrom des Moduls: vorwärts 2 mA, rückwärts 35-40 mA
Belastungsspannung: entspricht der Ausgangsspannung
Belastungsstrom: maximal 2 A (Motor 1 A)
Mit Stromversorgungsanzeige und Anzeige für umgekehrte Polarität
Steuermodus: Niedrigimpulssteuerung
Abmessungen: ca. 43 21 16 mm / 1,7 0,8 0,6 Zoll
Gewicht: ca. 13,5 g / 0,5 Unzen

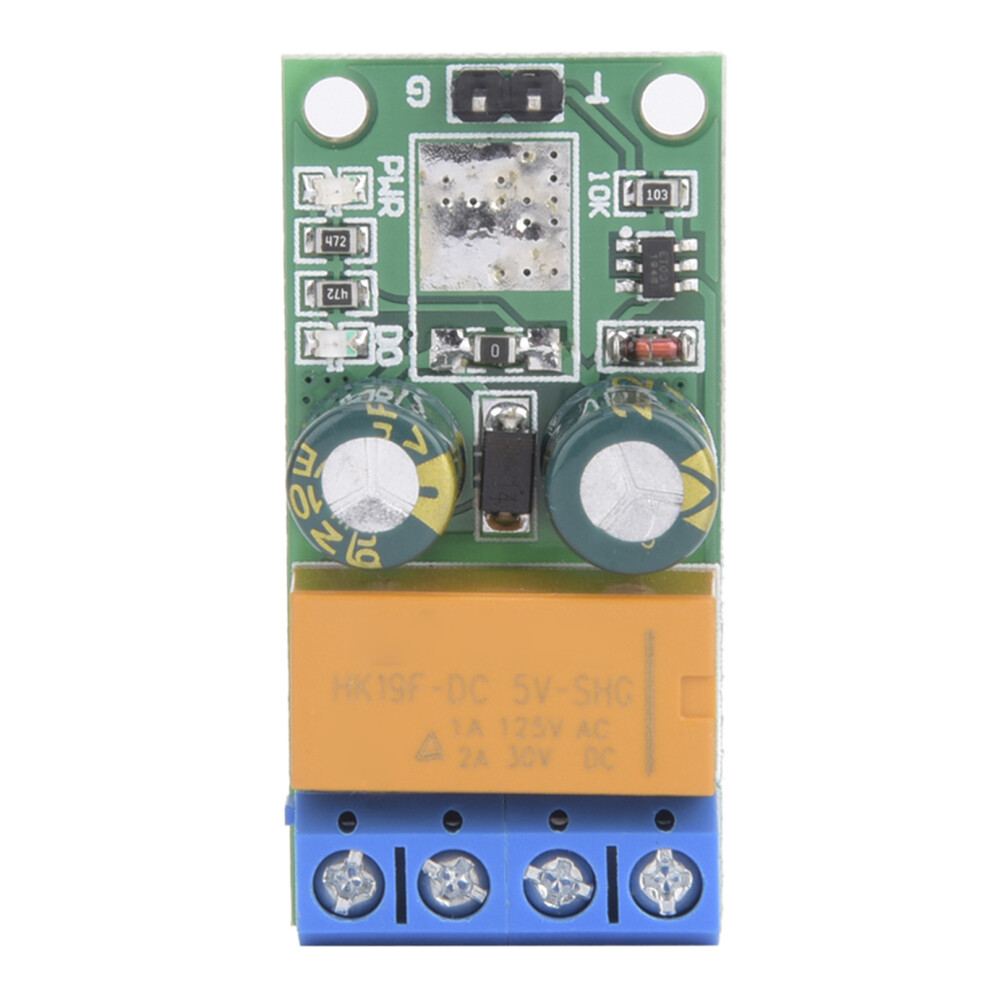

Pin-Beschreibung:
I+: Stromversorgungseingang +;
I-: Spannungseingang -;
O+: Stromausgang + (bei umgekehrter Polarität ist der Ausgang -);
O-: Stromausgang - (bei umgekehrter Polarität ist der Ausgang +);
G: Masse für das Triggersignal;
T: Eingang für das Triggersignal (0,2-2 Sekunden langer Niedrigimpuls).
Anleitung:
1 Nach dem Einschalten entspricht der Ausgang der Eingangsgröße; drücken Sie den Auslösetaster, um die Ausgangspolarität umzukehren; drücken Sie den Taster erneut, um den Ausgang wieder der Eingangsgröße gleichzusetzen; drücken Sie den Taster ein drittes Mal, um die Ausgangspolarität erneut umzukehren, und so weiter.
2 Schalten Sie die Stromversorgung aus, um den Ausgang zu stoppen.
1 CW/CCW-Controller-Modul
