5x Ultraschall-Distanzmodul für Raspberry Pi mit Kabel

5x Ultraschall-Distanzmodul für Raspberry Pi mit Kabel Beschreibung

1. Dieses Modul ist für den Raspberry Pi und andere Geräte geeignet, bietet stabile Leistung, eine tote Zone von 2 cm und eine präzise Entfernungsmessung. 2. Geeignet für Studierende, Ingenieure, Techniker, Fabriken, DIY-Elektronik-Enthusiasten usw. 3. Strenge Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, kann bedenkenlos eingesetzt werden. 4. Kompakte Größe, einfach zu transportieren und zu lagern, benutzerfreundlich und mit guter Leistung. 5. Verwendung hochwertiger Materialien, robust und langlebig, mit langer Lebensdauer.
Artikeltyp: Ultraschall-Entfernungsmessmodul
Material: Synthetischer Karton
Einsatzbereich: Präzise Entfernungsmessung, geeignet für MCU-Entwicklungskits
Arbeitsfrequenz: 40 kHz
Arbeitsstrom: 15 mA
Logikpegel-Ausgang: 0-5 V
Induktionswinkel: 15
Messbereich: Ca. 2 cm-4 m / 0,8 Zoll-13,1 Fuß (Spitzenwert)
Hohe Genauigkeit: Bis zu ca. 0,3 cm / 0,1 Zoll
Tote Zone: Ca. 2 cm / 0,8 Zoll
Trigger-Eingangssignal: 10 µs TTL-Puls
Ausgangssignal (Echo): TTL-Pegel-Signal, proportional zur Entfernung
Leiterplatten-Anschlussbelegung: VCC (Eingang), Trig (Steuereingang), Echo (Empfangseingang), GND (Masse)
Bedienung des Produkts: Ein Steuerport sendet ein High-Level-Signal von mindestens 10 µs, danach wartet man auf das High-Level-Signal am Empfangsport. Sobald ein Ausgangssignal vorhanden ist, startet man den Timer zum Zählen; sobald der Port wieder Low wird, liest man den Zeitwert des Geräts aus. Dieser Wert entspricht der Laufzeit der Entfernungsmessung und dient zur Berechnung der Distanz. Durch kontinuierliche periodische Messungen erhält man den Wert für die mobile Messung.
Funktionsprinzip des Moduls:
(1) Über einen IO-Pin wird die Entfernungsmessung ausgelöst, indem ein High-Level-Signal von mindestens 10 µs angelegt wird;
(2) Das Modul sendet automatisch 8 Rechteckwellen mit 40 kHz und prüft automatisch, ob ein Signal zurückkommt;
(3) Bei einem zurückkommenden Signal wird über den IO-Pin ein High-Level-Signal ausgegeben. Die Dauer dieses High-Level-Signals entspricht der Laufzeit der Ultraschallwelle bis zur Rückkehr. Berechnete Entfernung = (Dauer des High-Level-Signals Schallgeschwindigkeit (340 m/s)) / 2

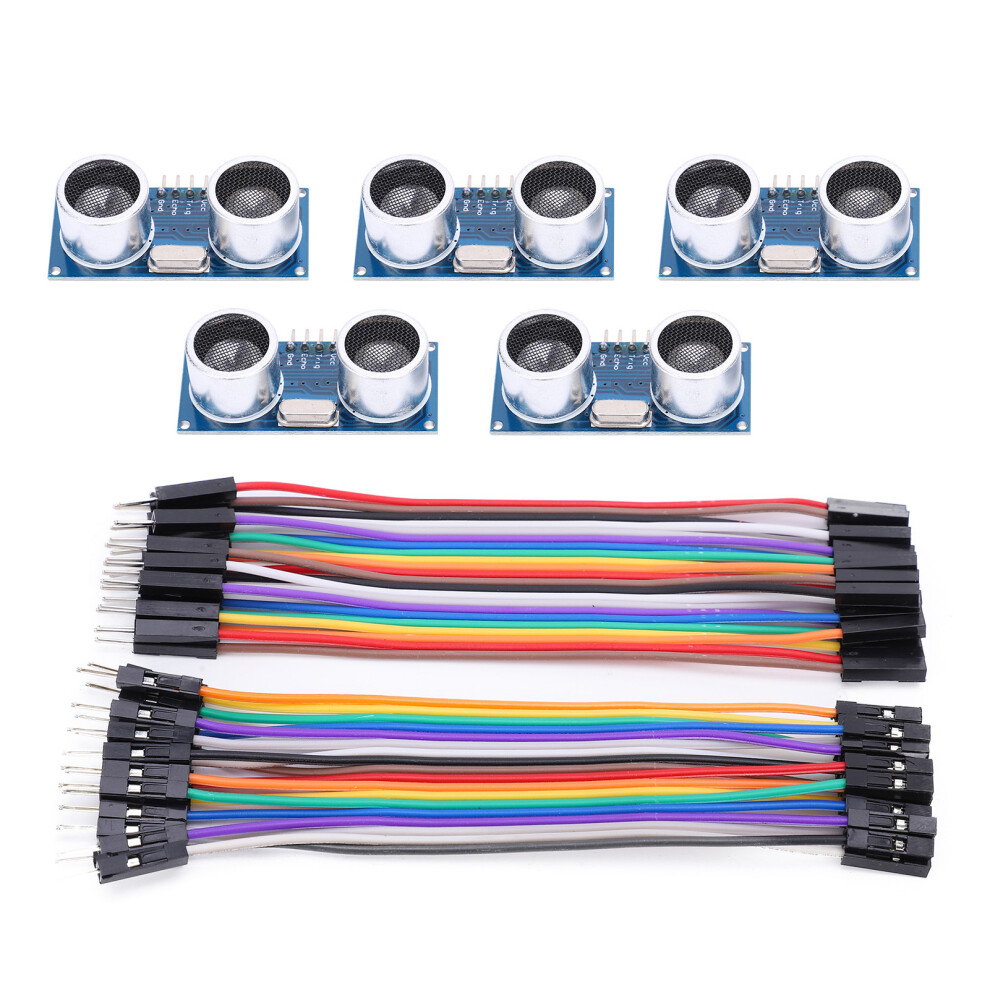

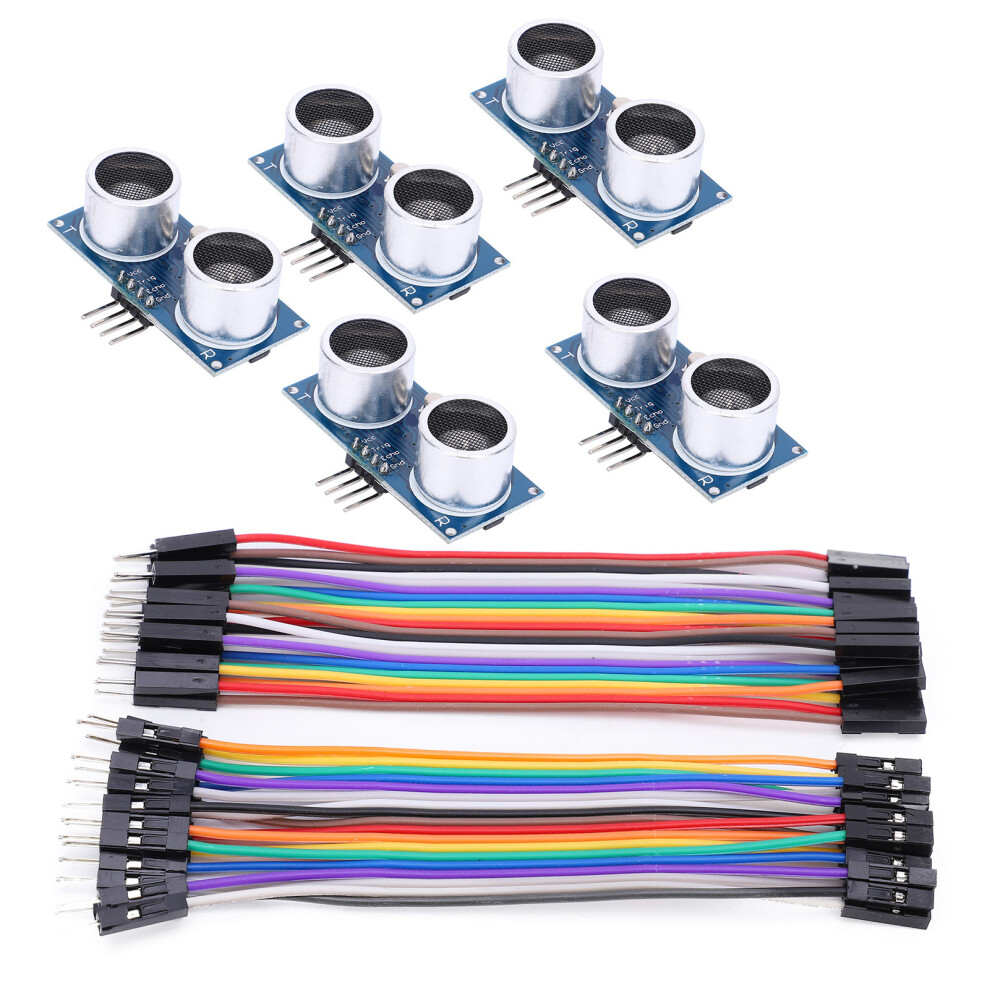

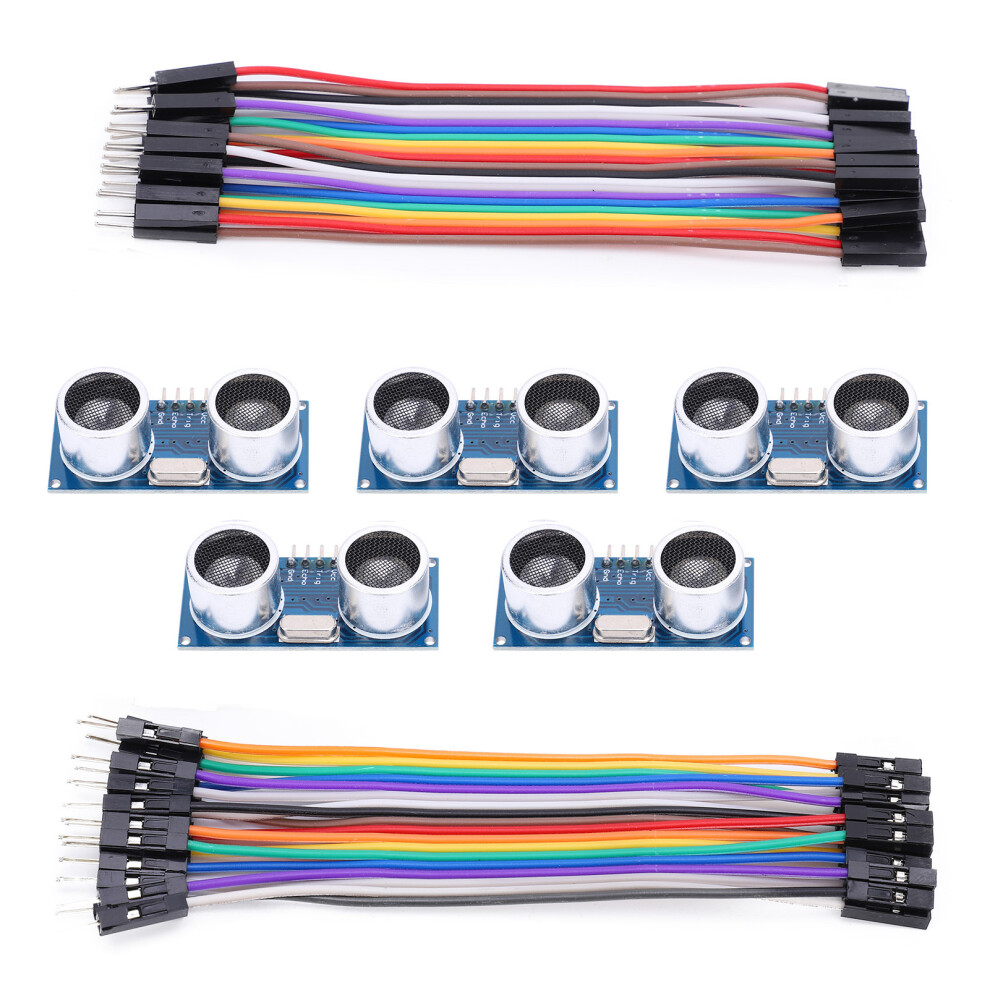

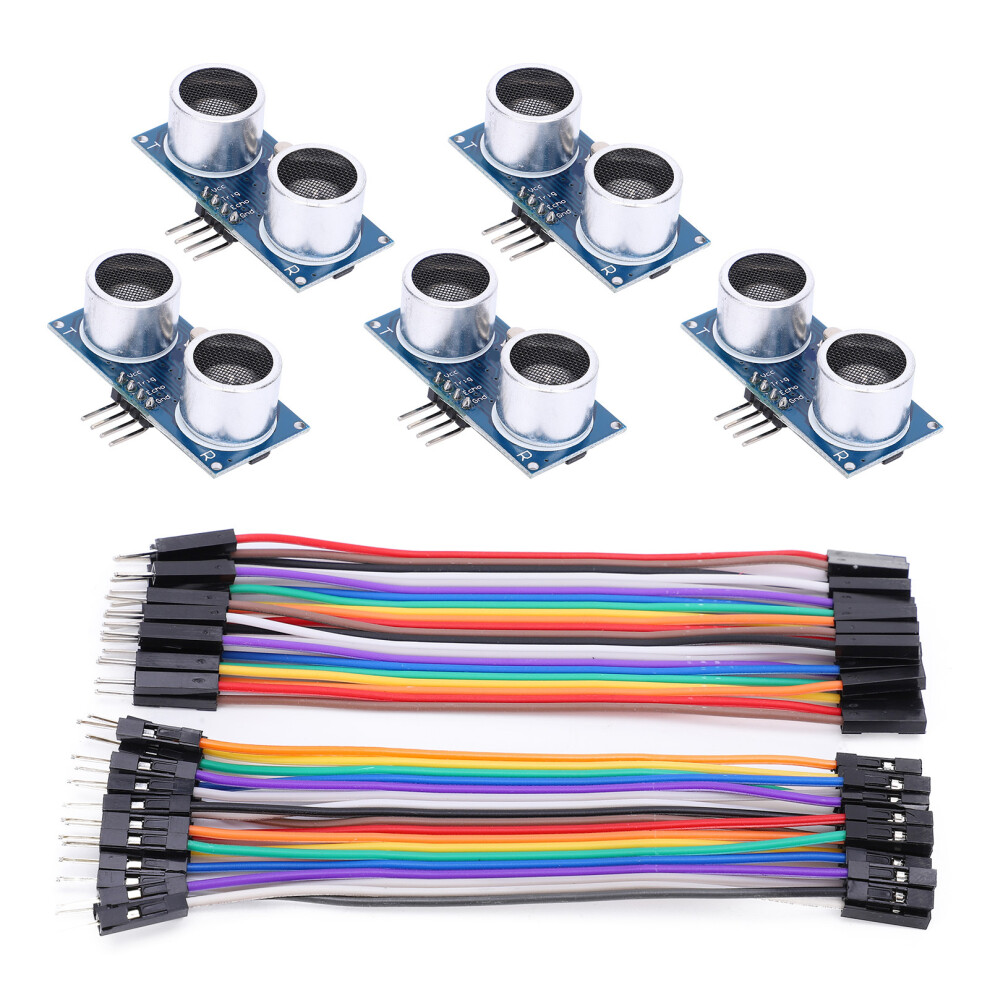

5 Ultraschall-Entfernungsmessmodul
2 Jumper-Kabel
