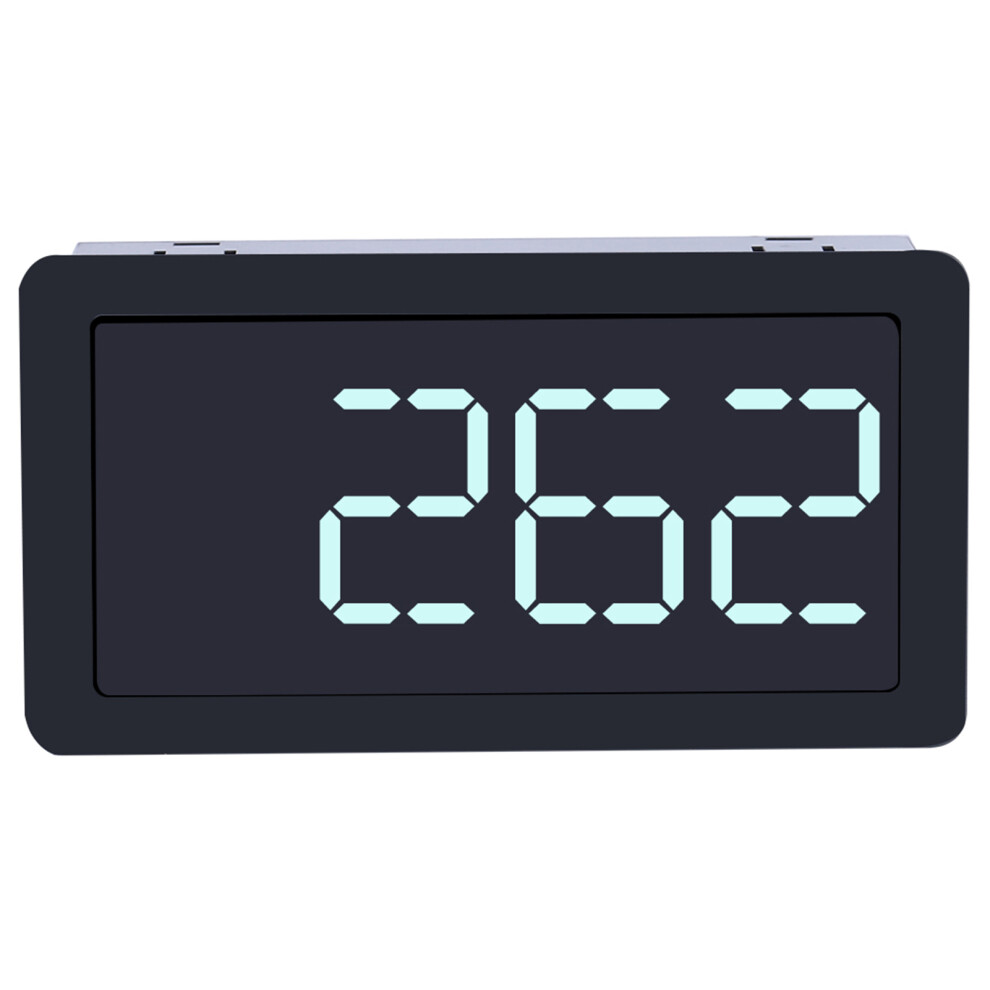

8-24V LED-Tachowertmesser U/Min mit Hall-Sensor, 4-stellige Anzeige

8-24V LED-Tachowertmesser U/Min mit Hall-Sensor, 4-stellige Anzeige Beschreibung

8-24V 4-stellige LED-Anzeige Drehzahlmesser Motor RPM-Meter Hall-Schalter-Sensor NPN

Eigenschaften:

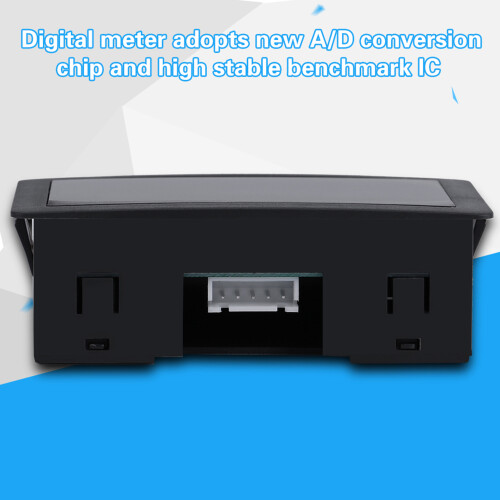

Der digitale Zähler verwendet einen neuen A/D-Wandler-Chip und einen hochstabilen Benchmark-IC.
Verwendet Oberflächenmontage-Komponenten, das Schaltungsdesign ist vernünftig.
Kann zur Messung von Spannung und Strom verwendet werden und kann auch an externe Sensoren angeschlossen werden, um Temperatur, Druck, Verschiebung und andere Parameter zu messen.
Einfache Installation, geeignet für die Anzeige verschiedenster digitaler Instrumente.
Gute Stabilität, hohe Messgenauigkeit, starke Störungsresistenz.

Spezifikationen:
Eingangs-Pulsignal: NPN-Open-Collector, Kontakt-Schalter, kontaktloser Schalter, Pegel-Impuls
Eingangssignalspannung: -30V-0,6V (Niedrigpegel); 4-30V (Hochpegel)
Messfrequenzbereich: 9999Hz, 999,9Hz, 99,99kHz (automatisch schaltbar)
Max. Eingangsfrequenz: 10KHz/100kHz/300kHz
Messgenauigkeit: 0,1% 1 Ziffer
Anzeige: 0,56 grüne LED
Anzeigeaktualisierungsrate: >3 Mal/Sekunde
Stromversorgung: DC 8-24V, 30mA
Größe: 8*4,2*2,6cm / 3,14*1,65*1 Zoll
Montagemaße: 8*3,9cm / 3,14*1,53 Zoll
Überbereich-Anzeige: Die erste Ziffer zeigt "1" oder "-1", die anderen drei Ziffern keine Anzeige

Hinweis:

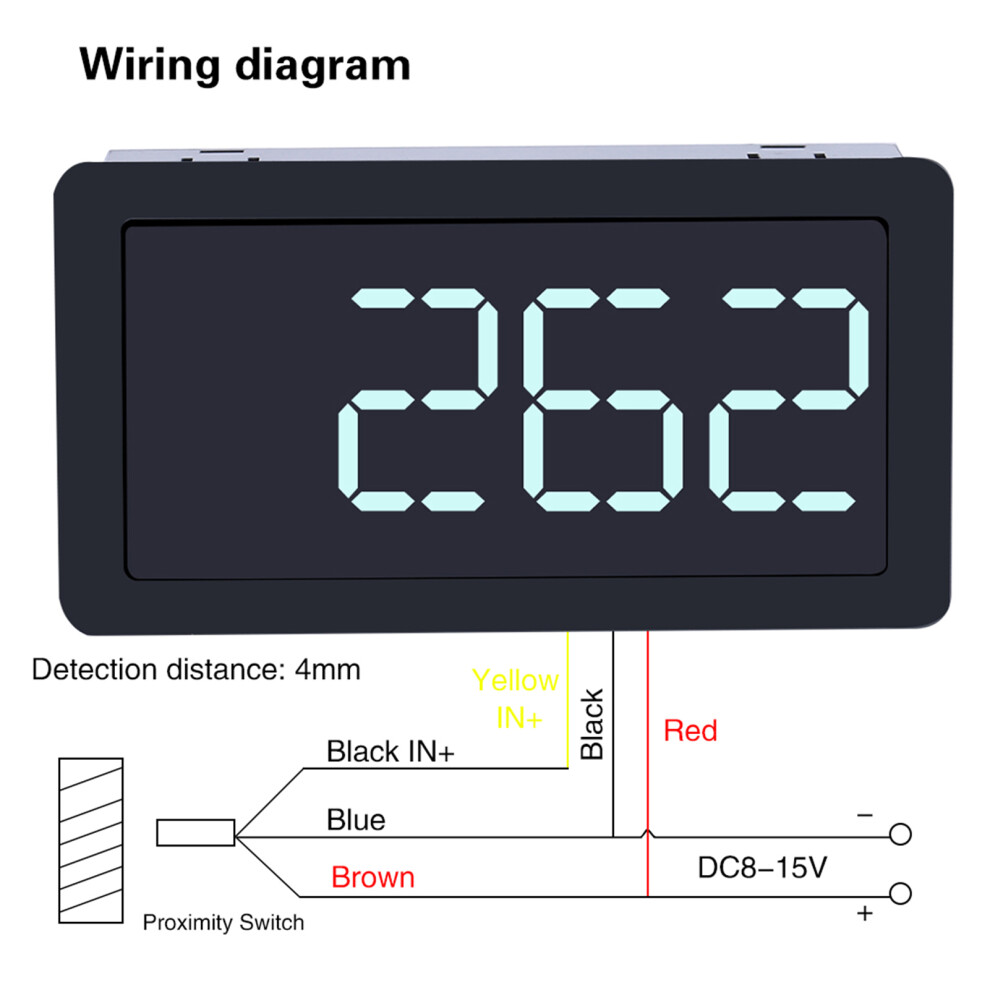

1. Kabel entsprechend Schaltplan korrekt anschließen.
2. Starke elektromagnetische Störungen sollten vermieden werden. Das Messkabel sollte möglichst geschirmt oder verdrillt sein.
3. Eingangssignal und Reset-Signal sollten in der Nähe der Zählereingänge liegen, die Signalkabel so kurz wie möglich halten.
4. Das Verlegen von Kabeln im selben Rohr oder das Verdrillen mit Hochspannungsleitungen sollte vermieden werden, um unnötige Störungen zu vermeiden. Bei Bedarf verwenden Sie geschirmtes Kabel, mit der Abschirmung am "+"-Klemmen des Zählers.
5. Mechanische Schalter oder Mikroschalter werden nicht empfohlen, da ihre relativ kurze Lebensdauer bei längerem Einsatz Fehler verursachen kann. Falls mechanische Schalter oder Mikroschalter verwendet werden, wählen Sie qualitativ hochwertige Exponenten, um Zählfehler zu vermeiden. Es wird dringend empfohlen, magnetisch gesteuerte Schalter zu verwenden.

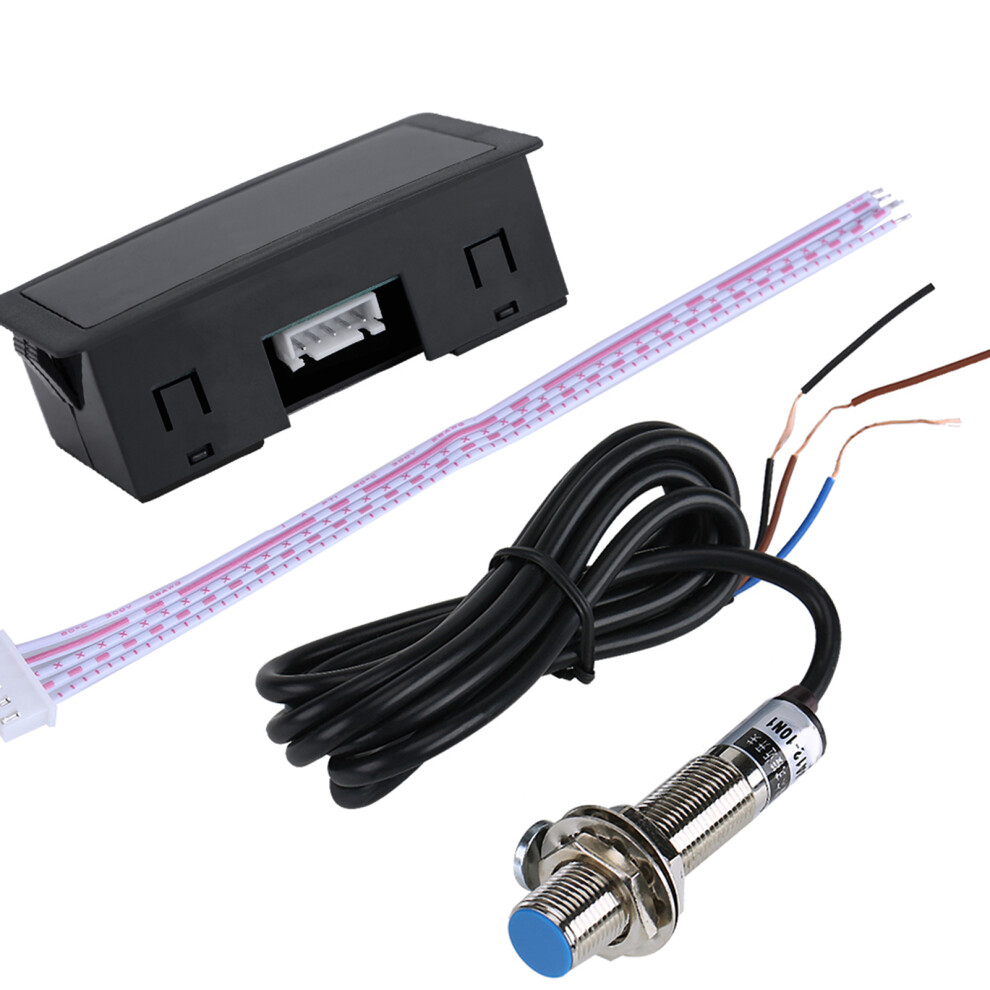

Lieferumfang:

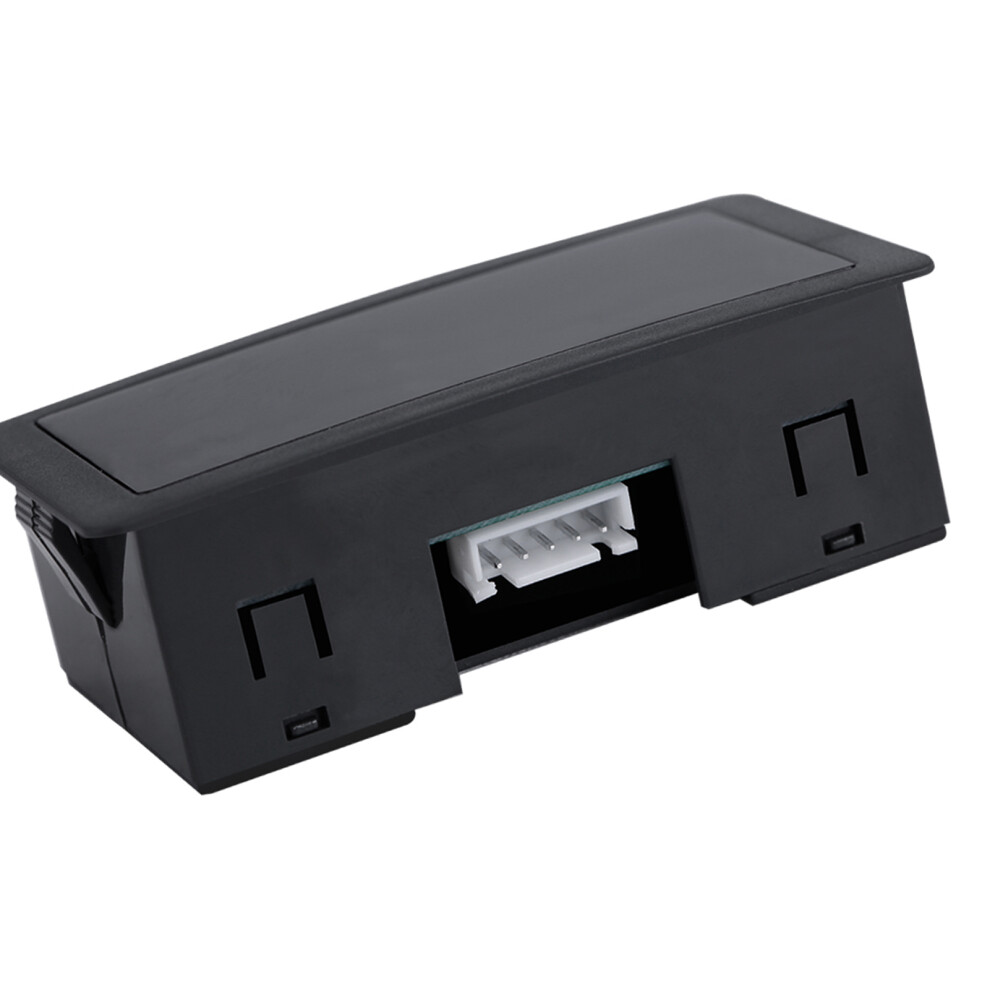

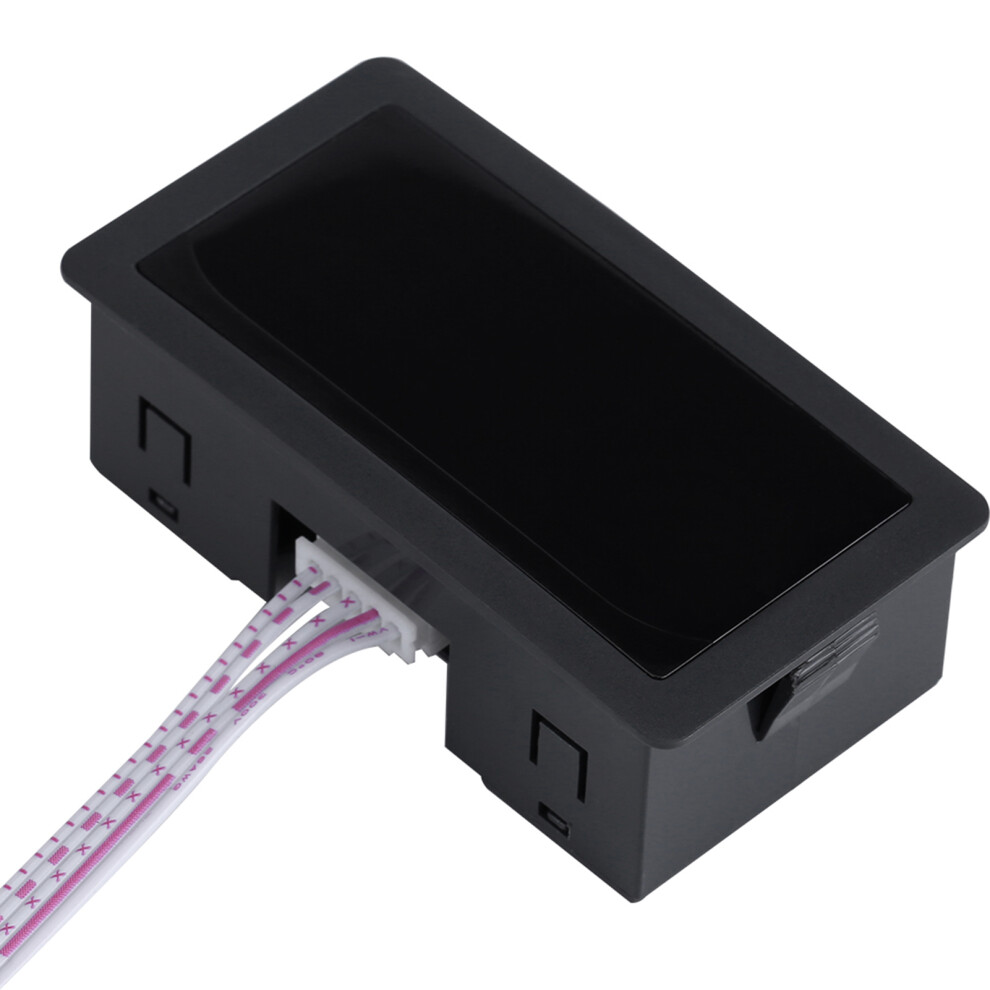

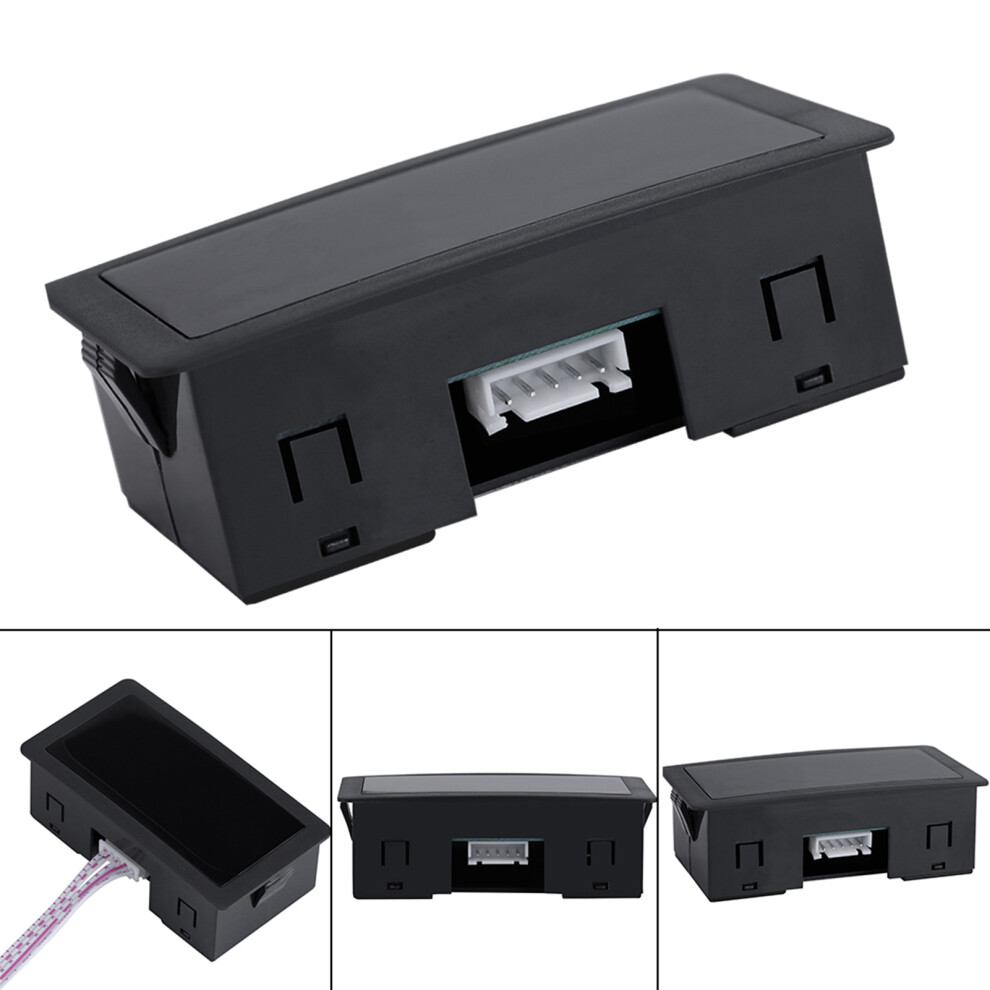

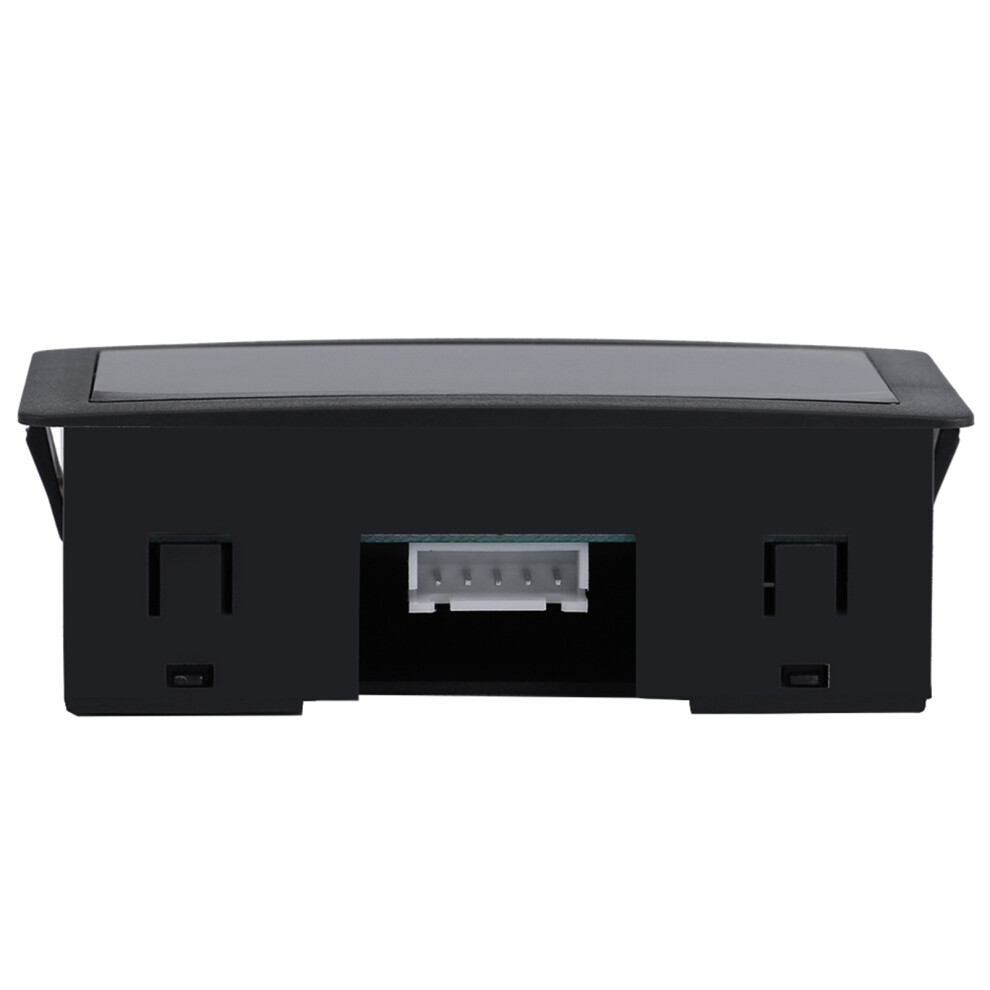

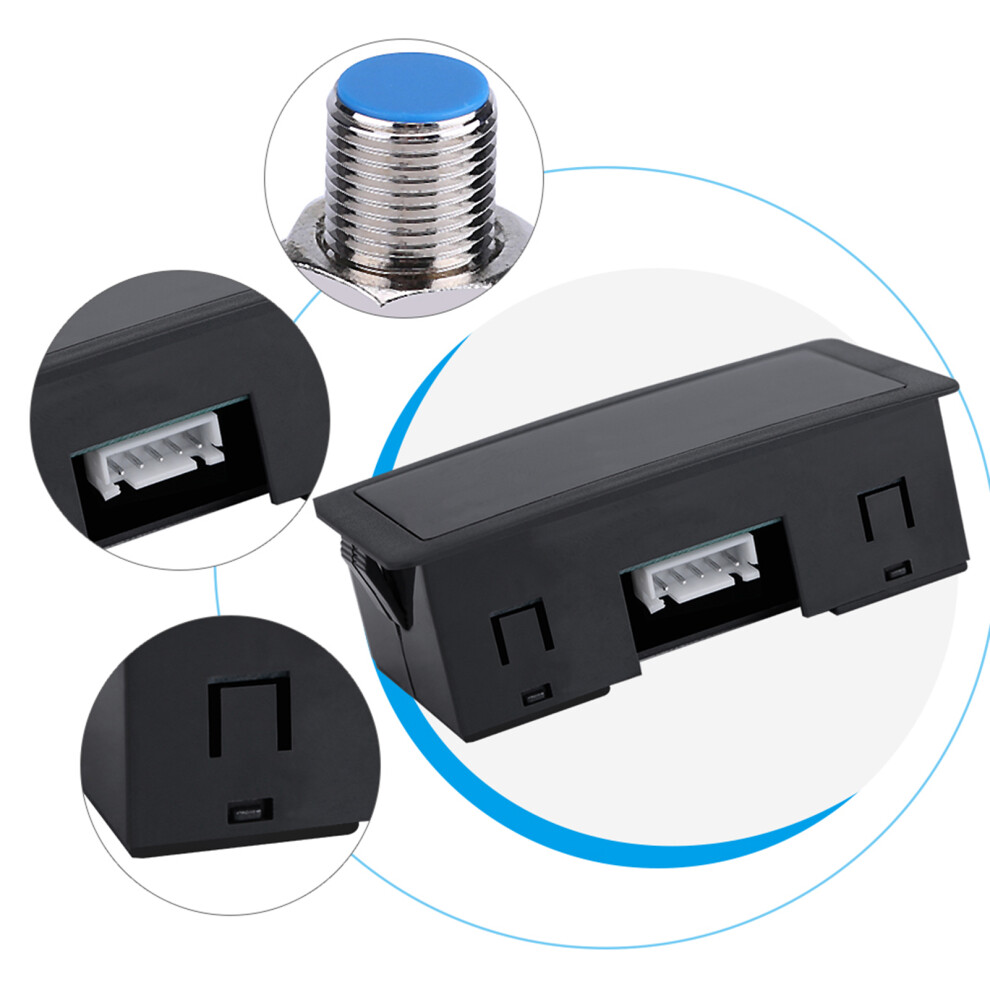

1 x Drehzahlmesser

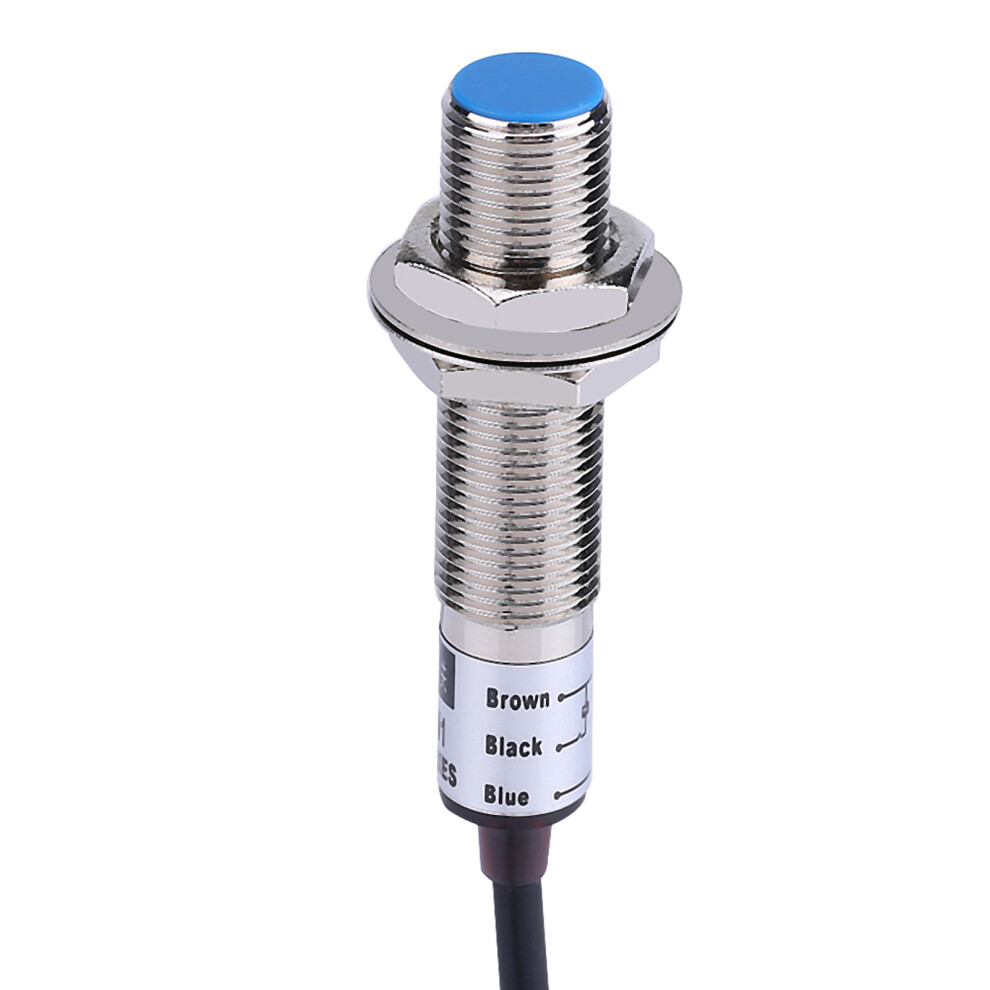

1 x Hall-Schalter-Sensor

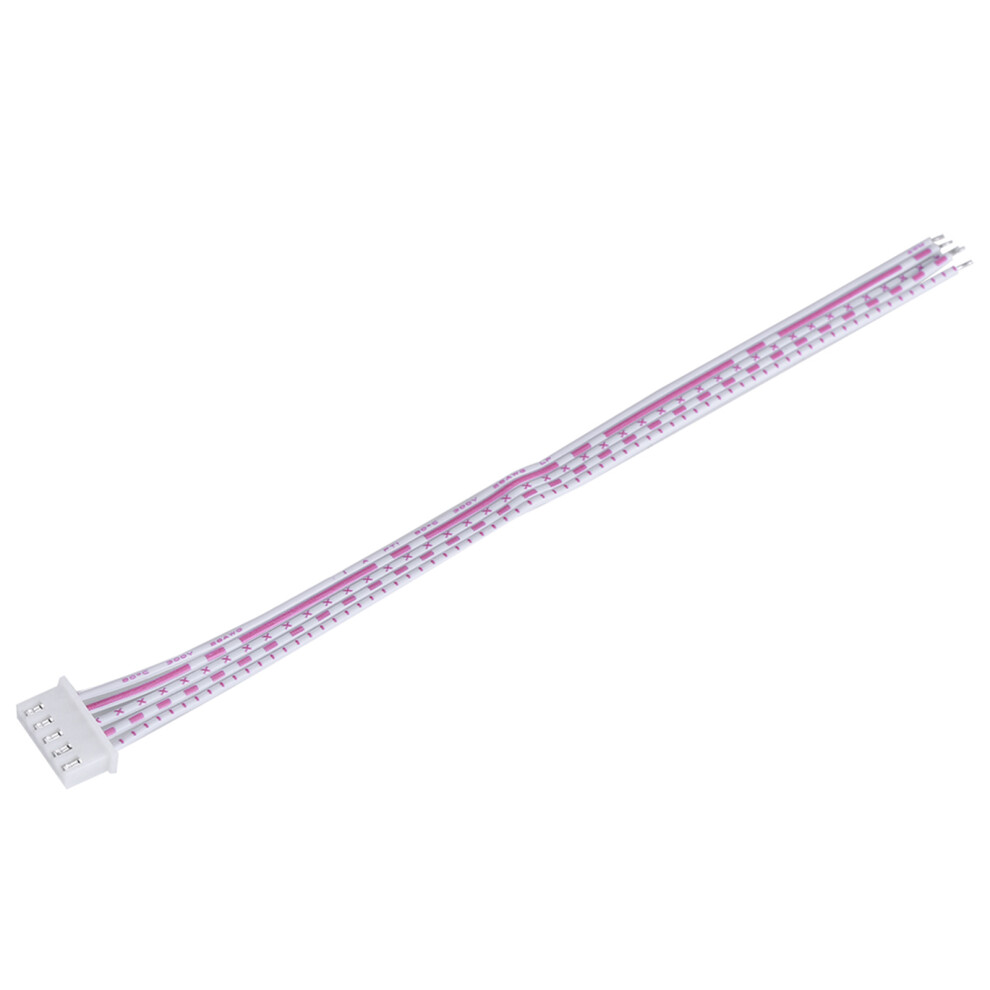

1 x Kabel
