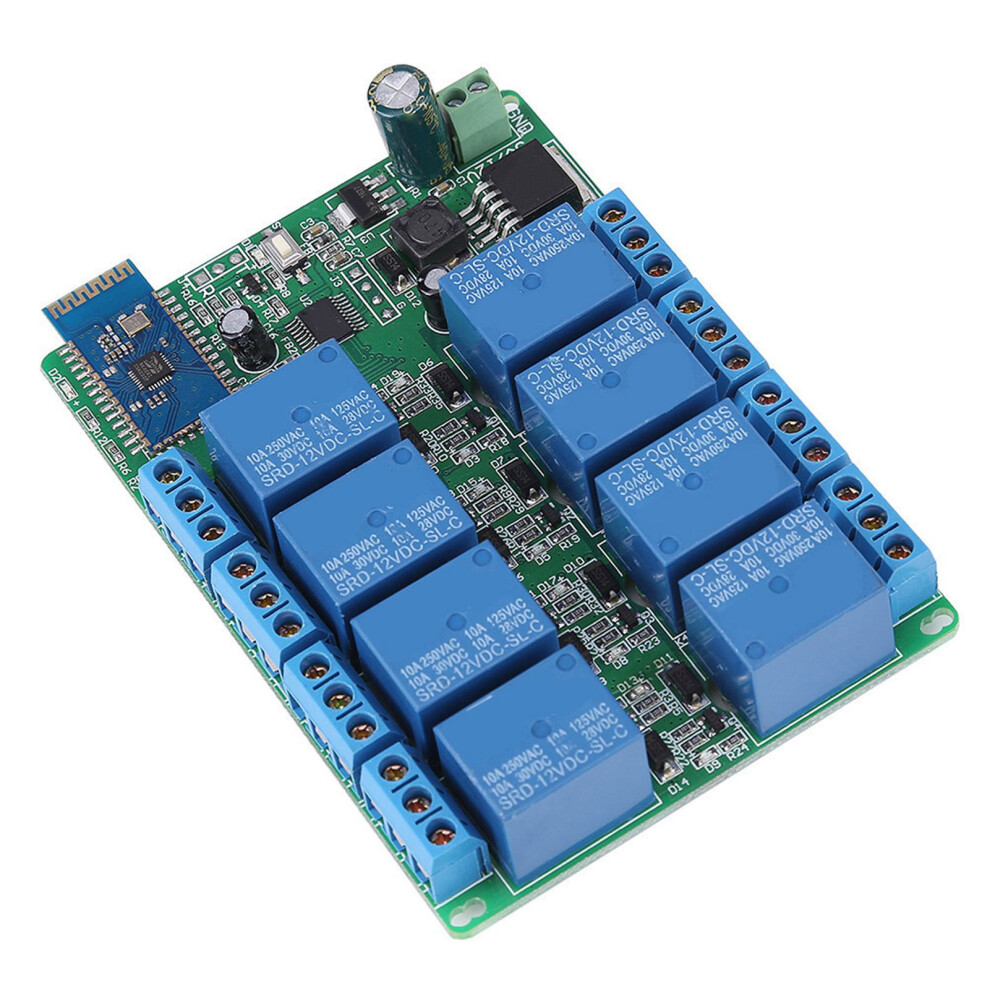

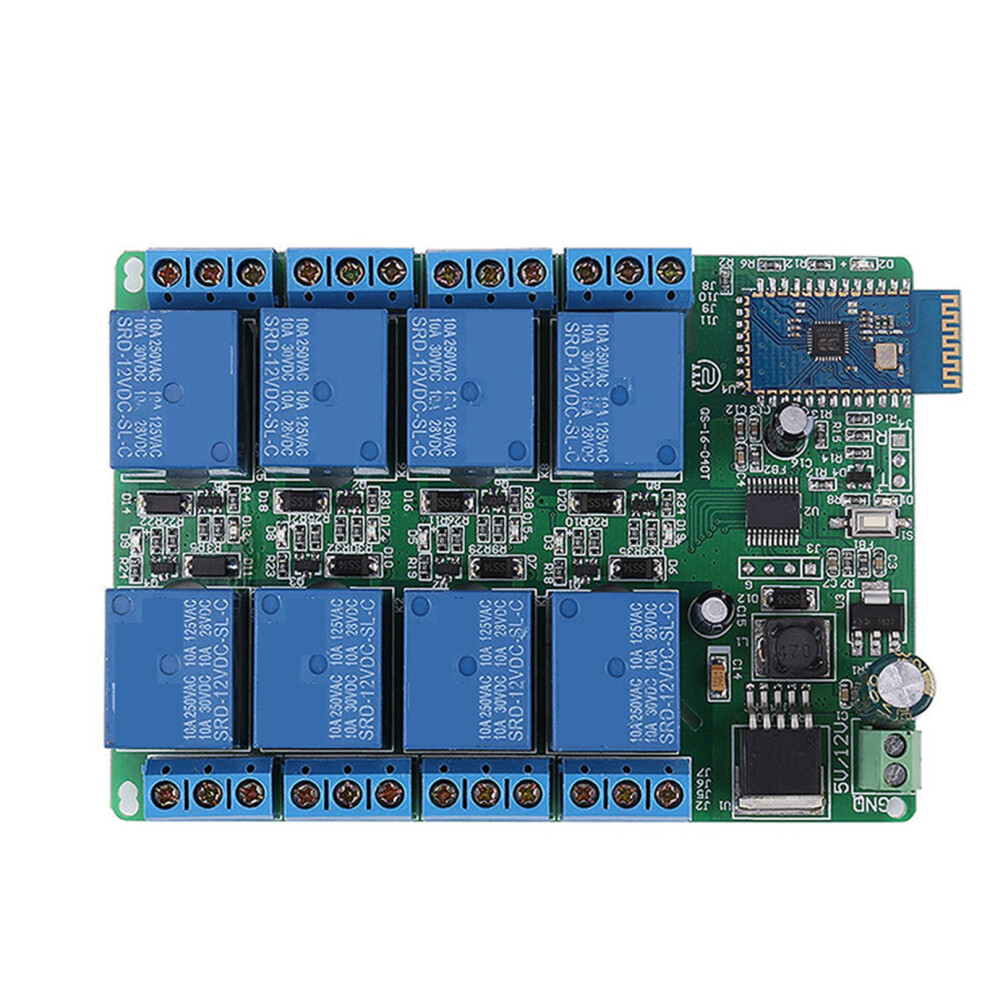

8-Kanal Bluetooth Relais für Motor & Licht

8-Kanal Bluetooth Relais für Motor & Licht Beschreibung

1. 8 Kanäle freie Steuerung, automatische Verbindungsfunktion, keine umständliche Bedienung 2. Unterstützt nur Android-Handys mit Bluetooth 4.0 3. Port-Steuerungsmodus: 8 Ausgänge. Selbstverriegelung, Verriegelung, Punktsteuerung, Verzögerung, Motorsteuerung, Lampensteuerung usw. 4. Sie können den Bluetooth-Namen und die PIN (Zugriffspasswort) über AT-Befehle ändern. 5. Steuerungsmodus: Mobiltelefon-Bluetooth, drahtlose Fernbedienung, Relaisschalter
Merkmale:
8
Kanäle freie Steuerung, automatische Verbindungsfunktion, keine umständliche
Bedienung.
Unterstützt
nur Android-Handys mit Bluetooth 4.0.
Sie
können den Bluetooth-Namen und die PIN (Zugriffspasswort) über AT-
Befehle ändern.
Steuerungsmodus: Mobiltelefon-Bluetooth, drahtlose Fernbedienung, Relaisschalter.
Betriebsspannung: DC 12V.
Betriebsstrom: Standby-Strom (alle Relais geschlossen) 15 mA, 1 Relais geöffnet 41 mA, 2
Relais geöffnet 69 mA, 3 Relais geöffnet 96 mA, 4 Relais geöffnet 123 mA, 5 Relais geöffnet
150 mA, 6 Relais geöffnet 177 mA, 7 Relais geöffnet 203 mA, 8 Relais geöffnet 229 mA.
Befehle senden über Android-Bluetooth-APP, um Relais ein- und auszuschalten
(wir stellen eine Bluetooth-APP bereit, Sie können auch Ihre eigene APP verwenden, um
Relais zu steuern, indem Befehle gesendet werden.
"Momentan" "Selbstverriegelung" "Verriegelung" "Öffnen" "Schließen" 5 Befehle.
Sie
können den Bluetooth-Namen und die PIN (Zugriffspasswort) mit
"UST zu TTL232" ändern. Details siehe Datei "
Bluetooth-Parameteränderung".
Parameter:
1. Betriebsspannung: DC 12V
2. Externes Relais erforderlich für Schaltfunktion
3. Bluetooth-Name ist QS-8RELAY, Passwort: 123456
4. Namen ändern fD 02 ef + Die Gesamtlänge ist 1 Byte + Länge + Geräte-Name-Byte (maximal 10 Bytes) +
Länge + passendes Passwort (PIN maximal 6 Bytes) + 5d
(z. B.: Gerätename ändern: QS-RELAY, passendes
Passwort: 1234 senden: FD 02 EF 0F 0851 53 2D 52 45 4C 41 590431 32 33 345D)
Erfolgreich geändert: df ff 00 00
5d Änderung fehlgeschlagen, keine Antwort: df 00 00 00 5d
Zuerst sendet die APP den Namen des zu ändernden Geräts, trennt die Bluetooth-Verbindung, setzt das Bluetooth-Modul nach Hardware-Empfang zurück, verzögert einige Sekunden und konfiguriert dann das Bluetooth-Gerät.
8-Wege-Steuerung
Befehlstabelle:
1 Weg öffnen: FD 02 20 01 01 5D
1 Weg schließen: FD 02 20 01 00 5D
2 Weg öffnen: FD 02 20 02 01 5D
2 Weg schließen: FD 02 20 02 00 5D
3 Weg öffnen: FD 02 20 03 01 5D
3 Weg schließen: FD 02 20 03 00 5D
4 Weg öffnen: FD 02 20 04 01 5D
4 Weg schließen: FD 02 20 04 00 5D
5 Weg öffnen: FD 02 20 05 01 5D
5 Weg schließen: FD 02 20 05 00 5D
6 Weg öffnen: FD 02 20 06 01 5D
6 Weg schließen: FD 02 20 06 00 5D
7 Weg öffnen: FD 02 20 07 01 5D
7 Weg schließen: FD 02 20 07 00 5D
8 Weg öffnen: FD 02 20 08 01 5D
8 Weg schließen: FD 02 20 08 00
5D
1-8 Wege öffnen: FD 02 20 EF FF 5D
1-8 Wege schließen: FD 02 20 EF 00 5D
Esc DF FD XX XX 5D //XXXXEs gibt 16 Personen, 1 für Öffnen und 0 für Schließen
Spezifikationen:
Anwendungsbereich: Fernbedienungsschalter
Modell: QS - 64
Kontaktlast: DC, AC
Kontaktform: Schalter
Nennstrom: 10A
Nennspannung: 5V 12V
Größe: 7 x10cm/2.76 x 3.93inch
Speisungsspannung: DC5V, DC
7-40v, AC90-240V
Eingangsstrom: 1A
Kommunikationsmodus: 4.0
Bluetooth (CC2540)
Kommunikationsreichweite: 6-10 m
(je nach tatsächlichen Bedingungen)
Verzögerungszeitbereich: 1-255 Sekunden.
Steuerungsspannung: DC 0-277V 10A, DC0-30V 10A
Paket
Enthalten:
1 x 8-Kanal-Bluetooth-Relais
