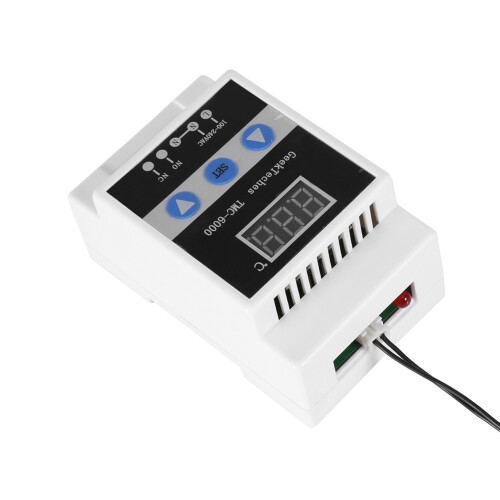

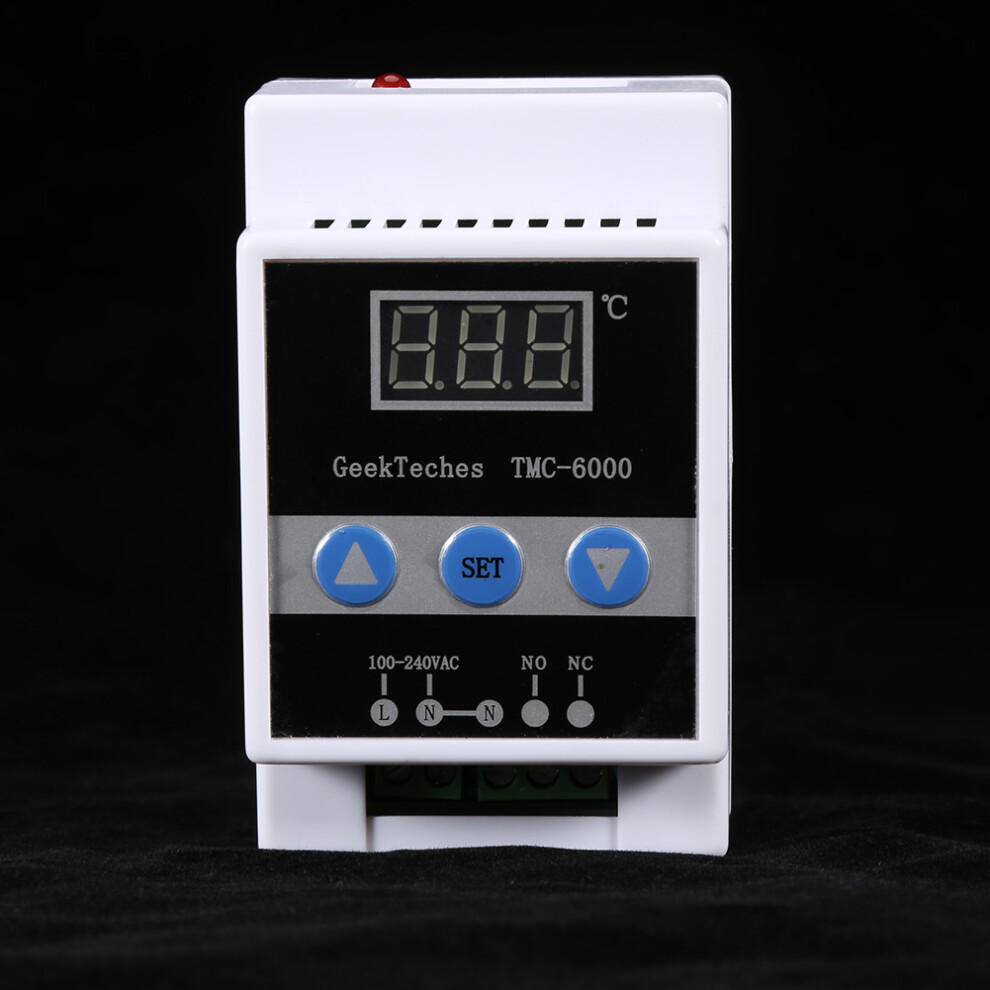

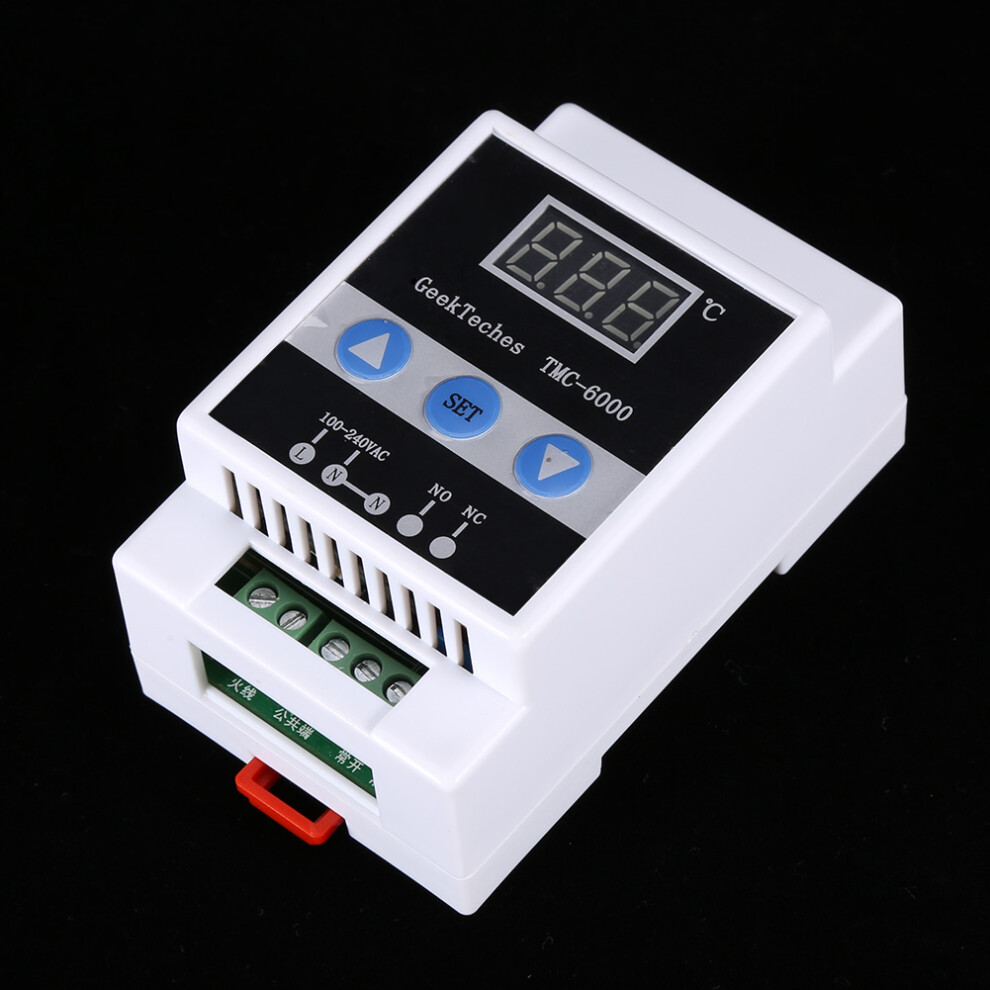

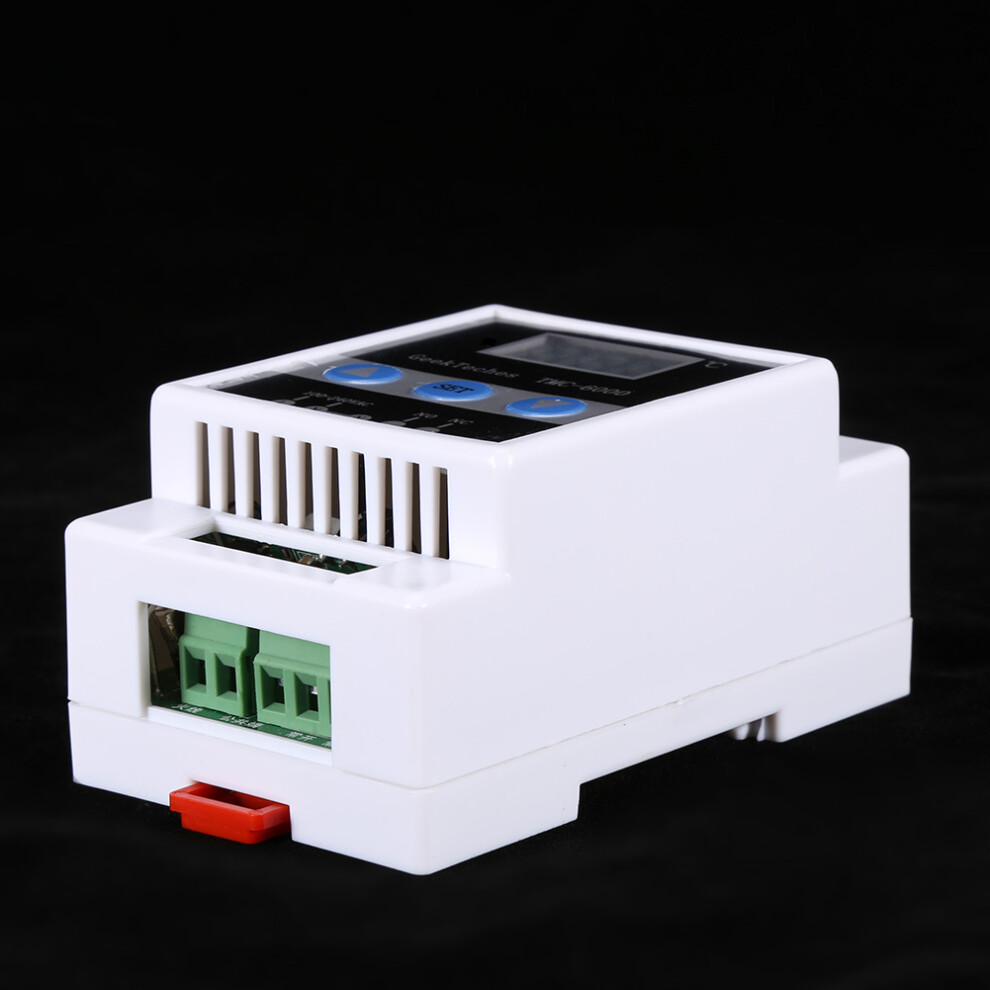

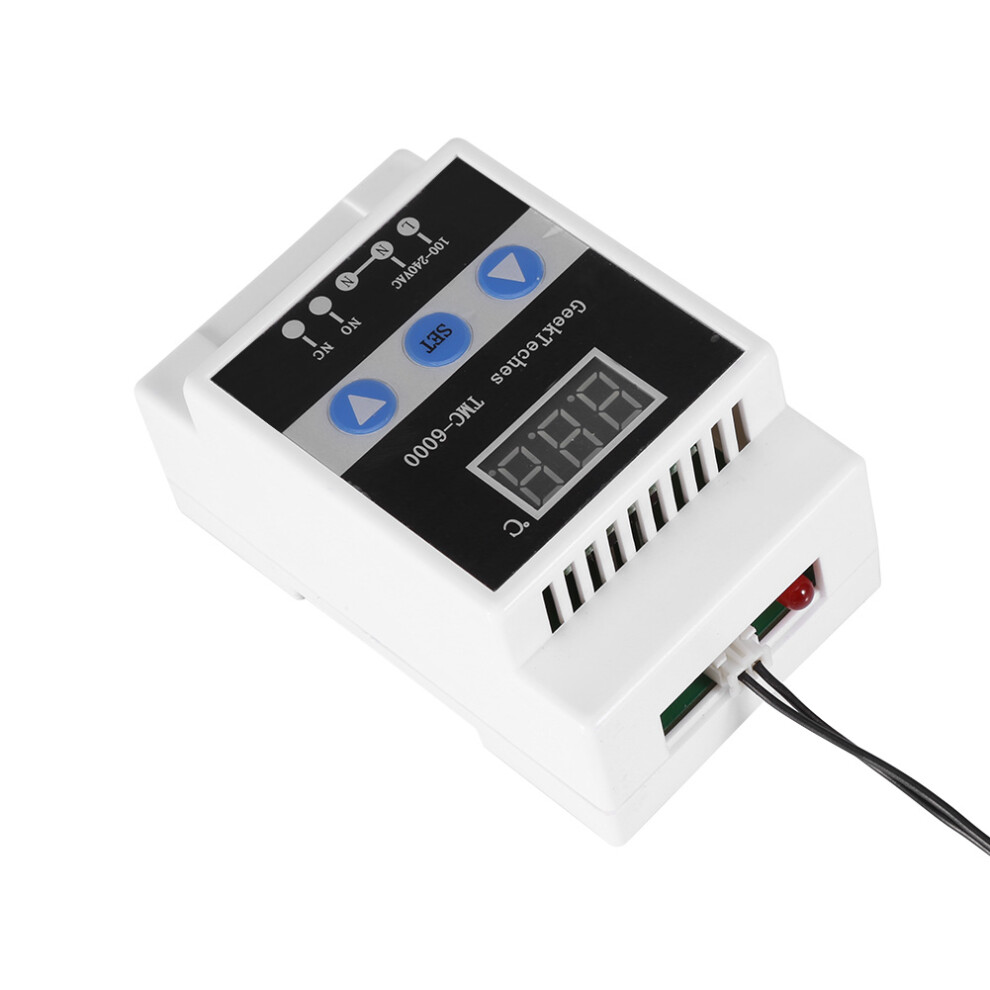

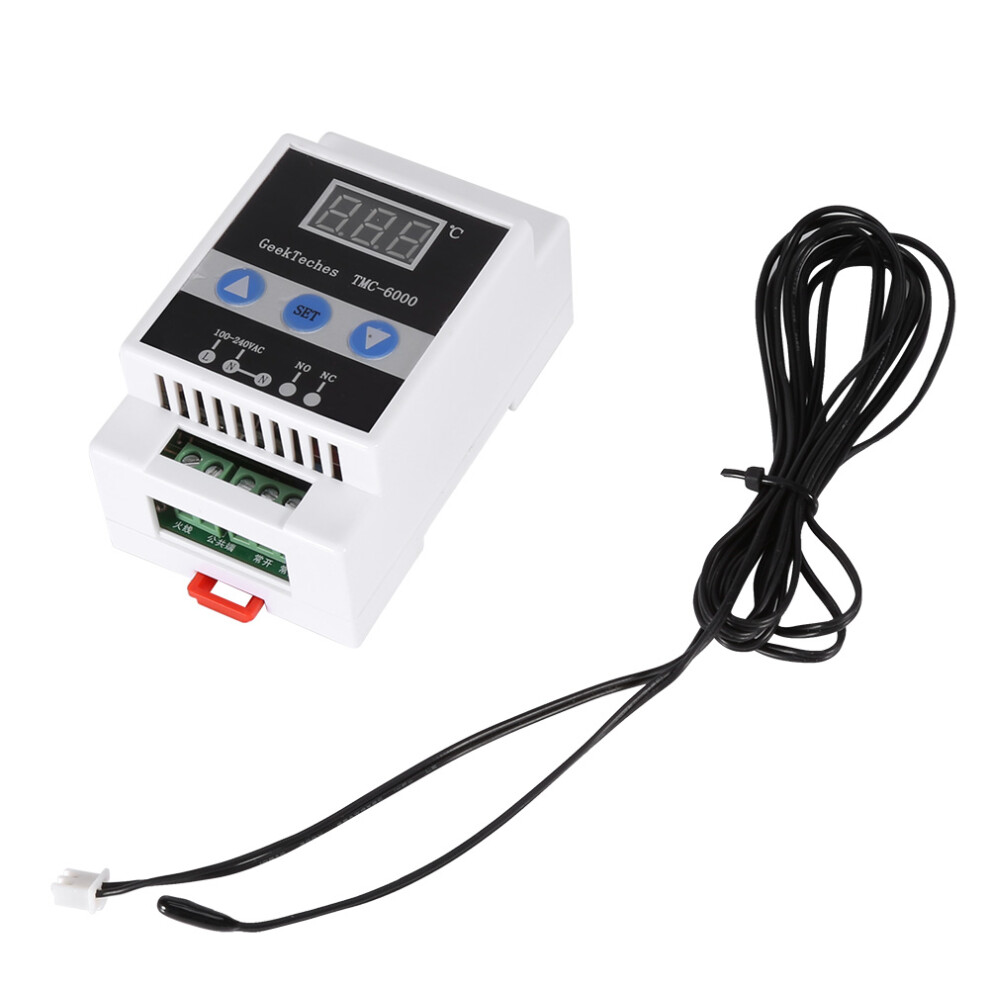

AC 100-240V Digitaler LED Thermostat TMC-6000 mit Luftsensor

AC 100-240V Digitaler LED Thermostat TMC-6000 mit Luftsensor Beschreibung

1. Einseitiger 10K-NTC-Temperatursensoreingang2. Einseitiger NO- und NC-Ausgang3. Temperaturanzeige4. Umschaltung zwischen Kühl- und Heizbetrieb5. Kompressor-VerzögerungsschutzProduktfunktionsbeschreibung:Der einseitige Temperaturregler kann als "Kühlung" oder "Heizung" eingestellt werden. Er verwendet einen allgemeinen 10K-NTC-Thermistor zur Temperatursteuerung und steuert den einseitigen Relaisausgang (NO, NC). Der geregelte Temperaturbereich liegt zwischen -45 C und 110 C. Er wird vielfältig in verschiedenen Kühl- und Heizsituationen eingesetzt.Im Kühlbetrieb öffnet sich der Ausgang, wenn die Temperatur über (Temperaturregelwert + Hysterese) liegt, und schließt, wenn die Temperatur den Temperaturregelwert erreicht.Im Heizbetrieb öffnet sich der Ausgang, wenn die Temperatur unter (Temperaturregelwert - Hysterese) liegt, und schließt, wenn die Temperatur den Temperaturregelwert erreicht.Der Temperaturregelwert und die Hysterese sind einstellbar. Eine Korrekturfunktion für Temperaturabweichungen ist ebenfalls verfügbar.Es wird eine DIN-Schienenmontage verwendet, die eine einfache und schnelle Installation ermöglicht.Das fortschrittliche Design der isolierten Stromversorgung gewährleistet einen stabilen, zuverlässigen und kontinuierlichen Betrieb des Reglers, auch wenn sich die Stromversorgung zwischen 100 V und 240 V AC ändert.Hauptmerkmale:Einseitiger 10K-NTC-TemperatursensoreingangEinseitiger NO- und NC-AusgangTemperaturanzeigeUmschaltung zwischen Kühl- und HeizbetriebKompressor-VerzögerungsschutzKorrektur der gemessenen TemperaturabweichungStromausfall-SpeicherschutzfunktionEinführung in die Bedienelemente1. Die Indikatorleuchte leuchtet auf, wenn das Relais NO einschaltet.2. LED-Anzeigefenster: Während des Betriebs wird die Temperatur angezeigt (T Temperatur = T gemessene Temperatur + T Abweichung).3. (aufwärts zeigendes Dreieck) ist der Parameter-Plus-Einstelltaste im Einstellzustand; im Betriebszustand drücken Sie diese Taste lange, um den eingestellten Temperaturregelwert zu überprüfen.4. (SET) Einstelltaste: Drücken Sie diese Taste, um den Parameter-Einstellzustart zu starten, und drücken Sie sie nacheinander, um die Anzeige jedes Parameters zu wechseln.5. (abwärts zeigendes Dreieck) ist die Parameter-Minus-Einstelltaste im Einstellzustand.6. Wenn nach der Einstellung 3 Minuten lang keine Aktion ausgeführt wird, kehrt die Schnittstelle automatisch zur Hauptschnittstelle zurück und zeigt die aktuelle Temperatur an.Detaillierte Einführung der Steuerfunktion:Kurzname der Steuerfunktion | Einführung der Steuerfunktion | Weitere EinführungTemperaturmesskorrektur | Angezeigte T Temperatur = T gemessene Temperatur + T Abweichung |Temperaturregel-Ausgang | 1. Im H-Modus: Wenn T Temperatur T Temperaturregelwert, ist das Relais NO ausgeschaltet, der Ausgang stoppt; wenn T Temperatur < (T Temperatur - T Hysterese), schaltet das Relais NO wieder ein, der Heizausgang beginnt.2. Im L-Modus: Wenn T Temperatur T Temperaturregelwert, ist das Relais NO ausgeschaltet, der Ausgang stoppt; wenn T Temperatur > (T Temperatur + T Hysterese), schaltet das Relais NO wieder ein, der Kühlausgang beginnt.Die Zeit für das Öffnen-Schließen oder Schließen-Öffnen des Relaisausgangs darf nicht kürzer als der eingestellte Pt-Wert sein.Bedienungsanleitung:Drücken Sie (SET), um die Parameter-Einstellung zu starten, und drücken Sie nacheinander, um die Anzeige jedes Parameters zu wechseln. (aufwärts zeigendes Dreieck) und (abwärts zeigendes Dreieck) werden verwendet, um den Wert einzustellen. Nach der Einstellung drücken Sie die (SET)-Taste kontinuierlich, bis die Hauptschnittstelle erreicht ist.| Anzahl der SET-Drückungen | Anzeige | Parameter | Erläuterung | Funktion | Einführung und Kurzname | Parameter-Einstellbereich | Werkseinstellung ||---|---|---|---|---|---|---|---|| 1 | -H- | HL | Auswahl Heiz-/Kühlbetrieb (H ist Heizbetrieb, L ist Kühlbetrieb) | H/L | H || 2 | -1- | Parameter 1 | 3 | Obergrenze der Temperaturregelung | Temperaturregelwert, bei dem der Relais NO-Ausgang stoppt | -45 bis 110 C | 25 C || 4 | -2- | Parameter 2 | 5 | d | Temperaturregel-Hysterese-Wert | 1 bis 30 C | 2 C || 6 | -3- | Parameter 3 | 7 | Verzögerungszeit, Steuerung der minimalen Verzögerungszeit für das Öffnen-Schließen oder Schließen-Öffnen des Relaisausgangs (die Verzögerungszeit sollte für Kühlkompressoren zum Schutz auf 2-3 Minuten eingestellt werden) | 0 bis 300 s | 1 s || 8 | -4- | Parameter 4 | 9 | SC | Korrektur der gemessenen Temperaturabweichung | -25 bis 25 C | 0 C |Technische Parameter:Externe Abmessungen (mm): L 93 x B 55 x H 44Installationsart: Die Installation des Reglers kann als Standard-DIN-Schienenmontage oder als feste Montage erfolgen.Stromversorgung und Verbrauch im Betrieb: AC (100-240) V, 2 WAnwendungsumgebung: -10 C bis 50 CAnzeigemodus: Dreistellige LED-AnzeigeTasten: DruckmembrantastenEingang: Einseitiger (10K) NTC-Thermistor-Temperatursensorausgang, Messbereich -50 C bis 120 CAusgang:1. Einseitiger Relais NO, NC Kühl-/Heizausgang2. Die Stromtragfähigkeit der Ausgangskontakte beträgt 5 A bei ohmscher Last und 1 A bei induktiver Last. Es kann eine 1000-W-Elektroheizung oder ein 200-W-Elektromotor oder eine Wasserpumpe gesteuert werden. Für größere Lasten ist ein Wechselstrom-Kontaktorschalter erforderlich, um die Kapazität zu erhöhen.Messbereich: -50 C bis 120 CEinstellbereich:Untere Grenze: -45 C bis geregelte TemperaturObere Grenze: geregelte Temperatur bis 110 CRegelbereich: -45 bis 110 CWeitere Parameter:1. Die Temperatursensorleitung kann mit einem allgemeinen Draht bis zu 100 Meter verlängert werden.2. Die Parameter können so eingestellt werden, dass der Langzeitspeicher auch nach Stromausfall erhalten bleibt.3. Die Temperaturregel-Hysterese beträgt 1-30 C.4. Verzögerungszeit: 0-300 s.5. Abweichungskorrektur: -25 bis 25 C.Hinweis: Der maximale Laststrom dieses Produkts beträgt 10 A. Bitte stellen Sie daher für den Dauerbetrieb eine Reserve von ca. 6 A sicher, um die Lebensdauer zu erhöhen. Die Parameter und Einstellungen in dieser Anleitung gelten für den Anschluss an das NO-Ende. Falls ein Anschluss an das NC-Ende erforderlich ist, bitte entsprechend einstellen.Anschluss und Installation:L (Leitung unter Spannung), N verbindet die Stromversorgung: 100-250 V ACN: Gemeinsamer Anschluss, verbindet ein Ende der LastNO: Normal offen, verbindet das andere Ende der LastNC: Normal geschlossenSicherheitsvorkehrungen1. Der Temperatursensor wird leicht beschädigt, wenn er Wasser berührt. Bitte sorgen Sie nach dem Einsetzen der (Sensorspitze) in das (wasserdichte Blindrohr) für eine dichte Versiegelung ohne Wassereintritt.Legen Sie den (Sensor) nicht direkt ins Wasser, um die Temperatur zu messen.2. Bitte führen Sie die Übertragungsleitung des Temperatursensors nicht im selben Kabelkanal wie die 220-V-Hochspannungsleitung, um Störungen durch starke Ströme auf den Regler zu vermeiden.3. Der Temperatursensor kann mit einem zweikernigen elektrischen Draht verlängert werden.4. Ausgangslast: Ohmsche Last ist 220 V/5 A; induktive Last ist 220 V/1 A.Der Temperatursensor ist ein 10K-Thermistor mit ohmscher Sensorik, bei dem B=3950 gilt. Er bietet viele Vorteile wie hohe Messgenauigkeit, hervorragende Stabilität und sehr geringe Temperaturdrift. Der Benutzer kann den Sensor durch Anschluss mit einem zweikernigen Draht verlängern, wobei eine effektive Verlängerung von 100 m möglich ist.
