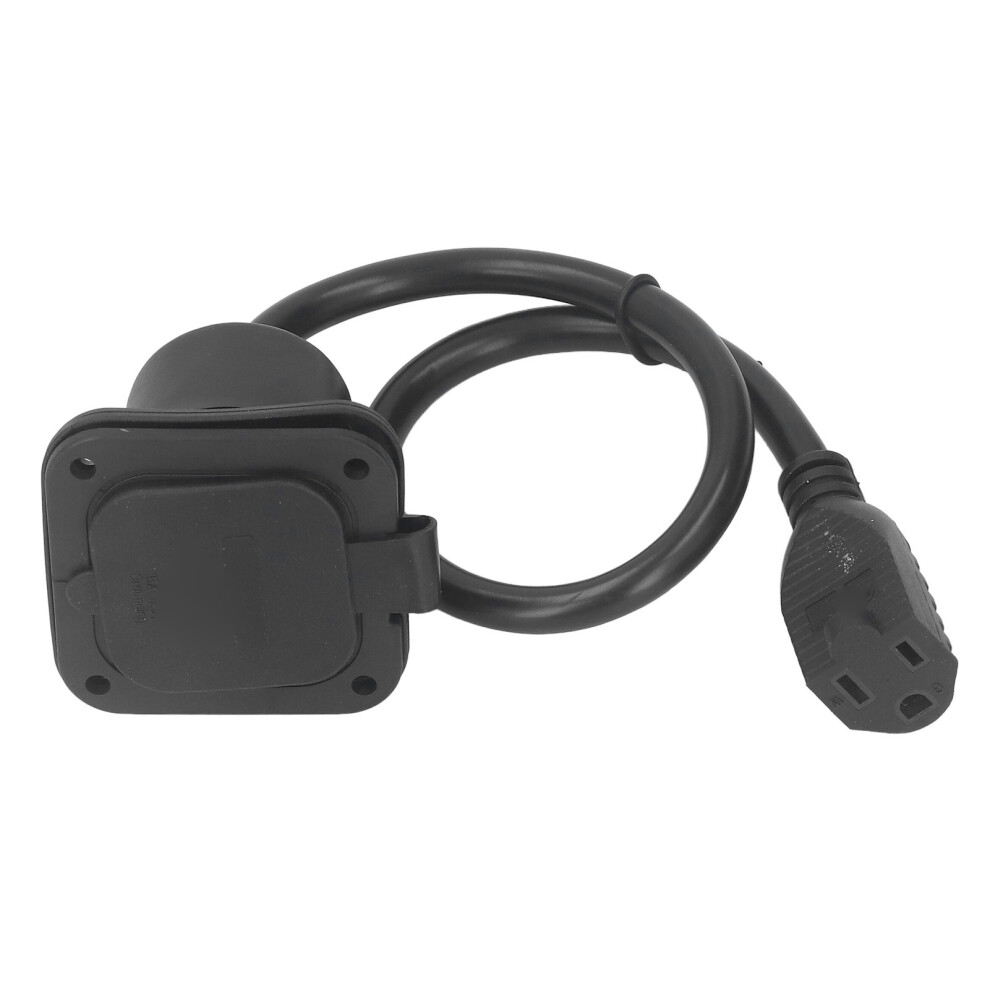

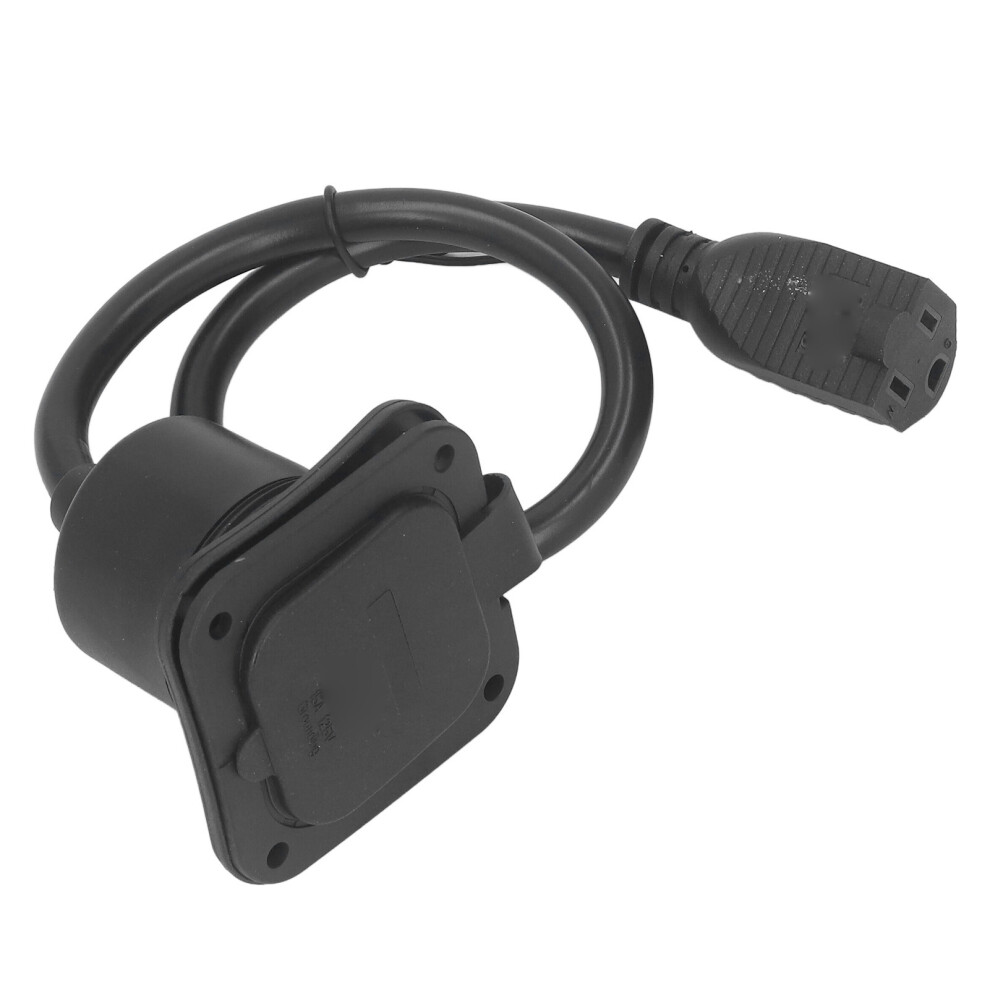

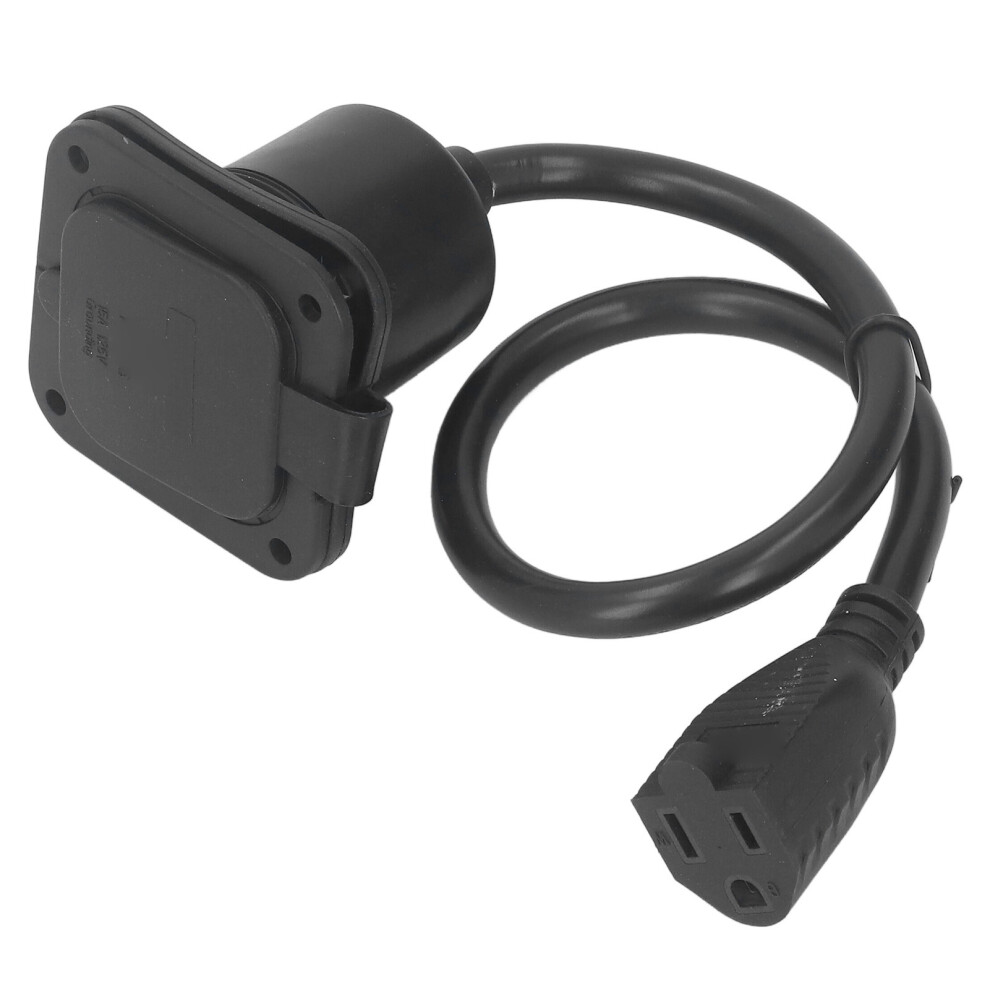

AC-Einlassstecker 2-polig 3-Leiter NEMA 5-15, 15A, wasserdicht

AC-Einlassstecker 2-polig 3-Leiter NEMA 5-15, 15A, wasserdicht Beschreibung

1. AC-Netzsteckdose: Stromstärke 15 A, Spannung , 2-polig, 3-adrig, NEMA 5-15 RV-Flansch-Eingang mit wasserdichter Rückabdeckung, sicher in der Anwendung und vertrauenswürdig. 2. Anpassungsfähigkeit: Der AC-Netzsteckdose ist speziell für mobile Wohnwagen wie Wohnmobile und Camper konzipiert. Der Stecker kann an das interne Stromsystem des Wohnmobils angeschlossen werden, um Wechselstrom für den Betrieb verschiedener elektrischer Geräte im Wohnmobil bereitzustellen. 3. Haltbarkeit: Da Wohnmobile häufig im Außenbereich eingesetzt werden, besteht der AC-Netzsteckdose für Wohnmobile aus einem robusten Gummimaterial mit wasserdichter Abdeckung. Er weist Eigenschaften wie Verschleißfestigkeit, Staub- und Feuchtigkeitsbeständigkeit auf und hält verschiedenen extremen Umweltbedingungen stand. 4. Feine Verarbeitung: Dieser Stecker ist in Standardgröße präzise gefertigt, was eine enge Passform und einfache Installation gewährleistet. 5. Idealer Ersatz: Wunderbarer Ersatz für alte und beschädigte Teile, feine Verarbeitung, detailorientiert, hilft Ihnen, die Arbeitseffizienz zu verbessern!
Material: Gummi
NEMA: 5-15P
Stromstärke: 15 A
Geeignet für: SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJE, SJEO, SJEOO, SJEW, SJEOW, SJEOOW
Maximaler Leiterquerschnitt: 12 AWG 3C
Kabelfarbkodierung: Schwarzer Lastleiter (125 Volt), weißer Neutralleiter, grüner Schutzleiter
Installationsanleitung:
1. Bestimmen Sie die Installationsposition am Rumpf. Bitte beachten Sie, dass die gewählte Position für das Installationsloch keine Drähte, Rohre oder andere Hindernisse durchschneiden darf. Alle elektrischen Werkzeuge müssen ordnungsgemäß geerdet sein.
2. Markieren Sie die Installationsposition und schneiden Sie mit einer Lochsäge eine Öffnung (Lochdurchmesser 2 Zoll) im Rumpf.
3. Setzen Sie den Eingang in die Öffnung ein und richten Sie ihn so aus, dass er im rechten Winkel zum Rumpf steht. Verwenden Sie den Eingang als Schablone und markieren Sie die Position der Installationslöcher mit einem Bleistift. Entfernen Sie den Eingang und bohren Sie das Installationsloch mit einem 1/8-Zoll-Bohrer.
4. Entfernen Sie die hintere Sicherheitsabdeckung vom Eingang.
5. Führen Sie die interne Verdrahtung durch die Öffnung im Rumpf. Hinweis: Verwenden Sie Drähte mit 16 AWG, 14 AWG oder 12 AWG. Verwenden Sie keine dünneren Drähte, da dies zu Überhitzung führen und elektrische Brände verursachen kann.
6. Führen Sie die Verdrahtung durch die hintere Sicherheitsverkleidung am hinteren Gehäuse und schieben Sie dann die Dichtung auf die Verdrahtung.
7. Lösen Sie die Klemmschrauben am hinteren Gehäuse des Eingangs.
9. Schieben Sie die hintere Sicherheitsabdeckung auf die Rückseite des Eingangs.
10. Platzieren Sie die Dichtung und den Eingang über der Öffnung im Rumpf, richten Sie die Installationslöcher aus und befestigen Sie den Eingang mit Schrauben am Rumpf.
11. Befestigen Sie den Eingang mit #8-Senkkopfschrauben aus Edelstahl.

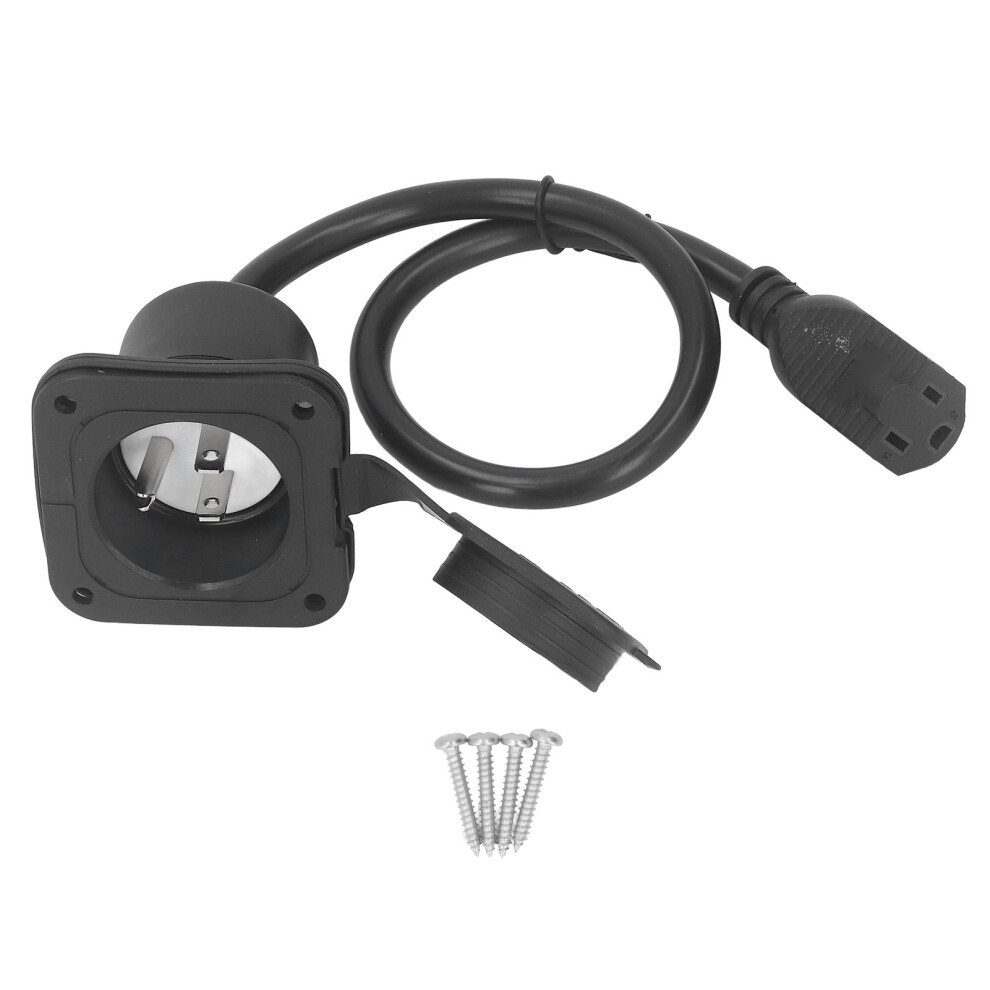

1 x AC-Netzsteckdose
4 x Schraube
1 x Anleitung
