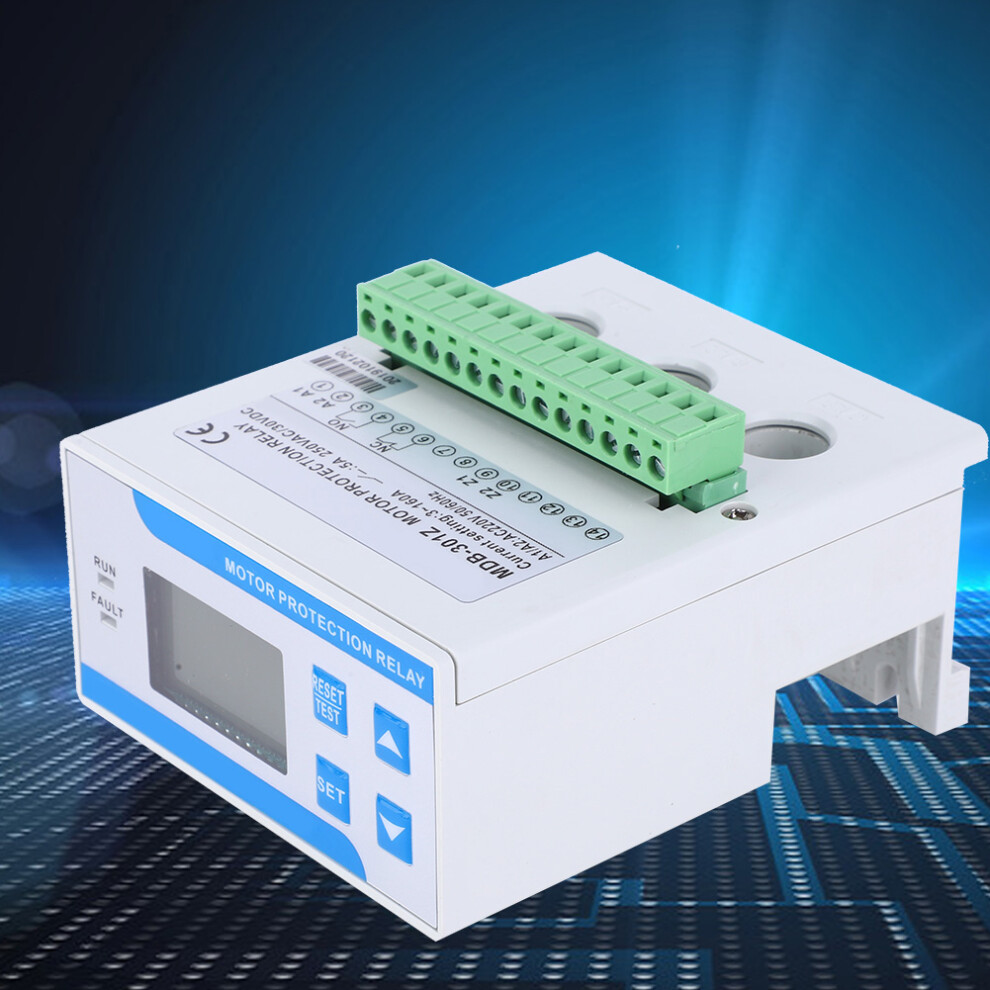

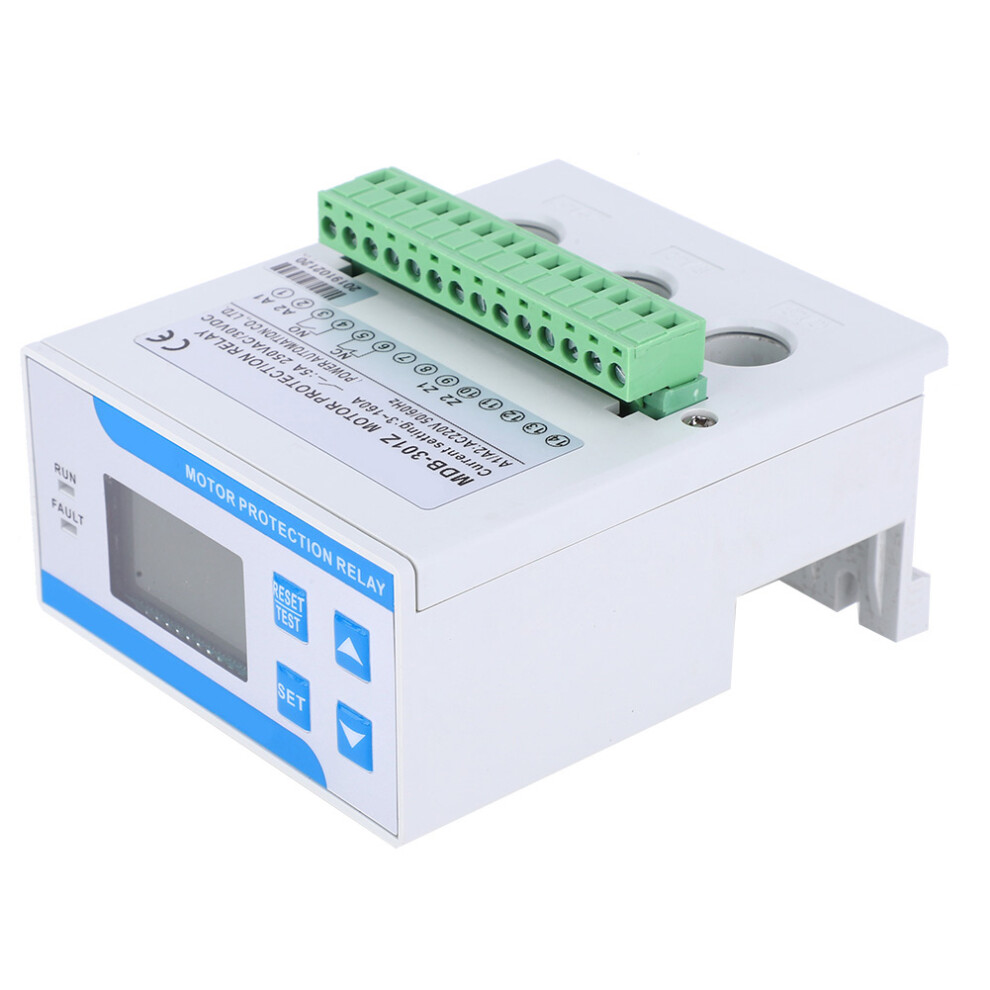

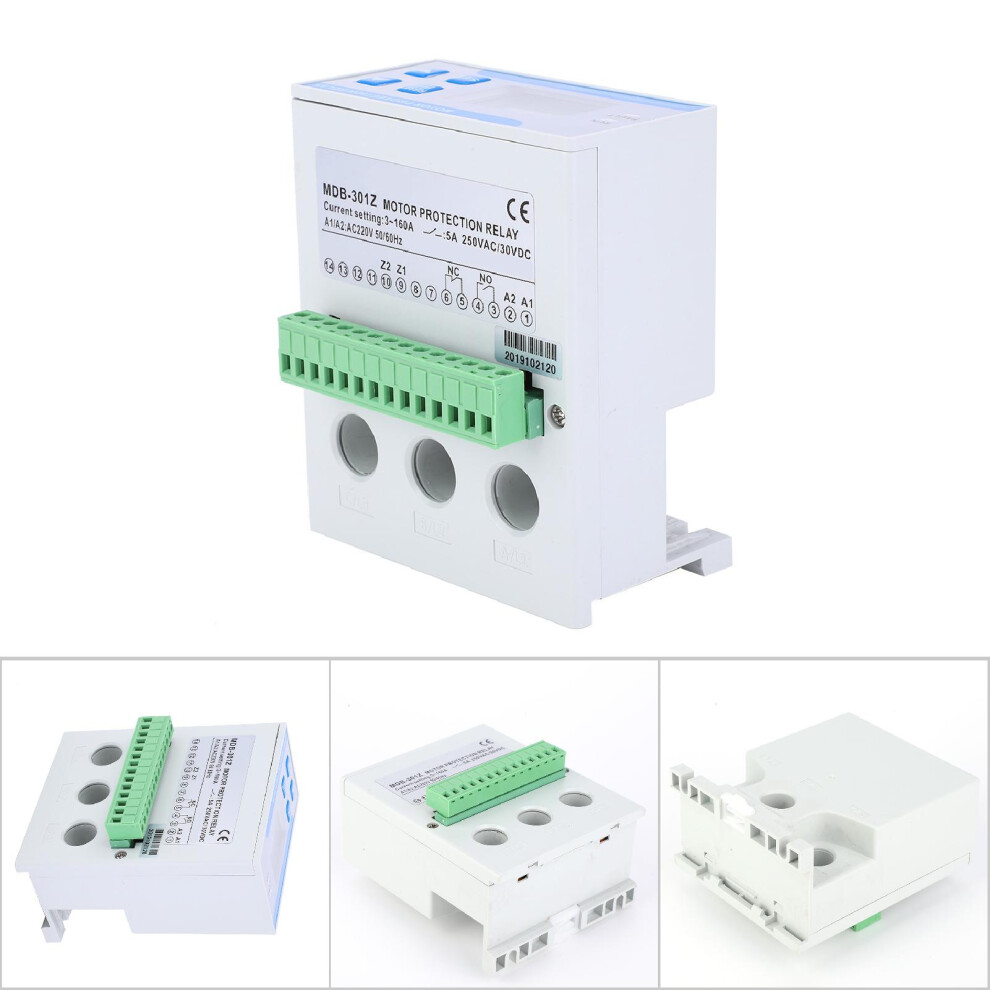

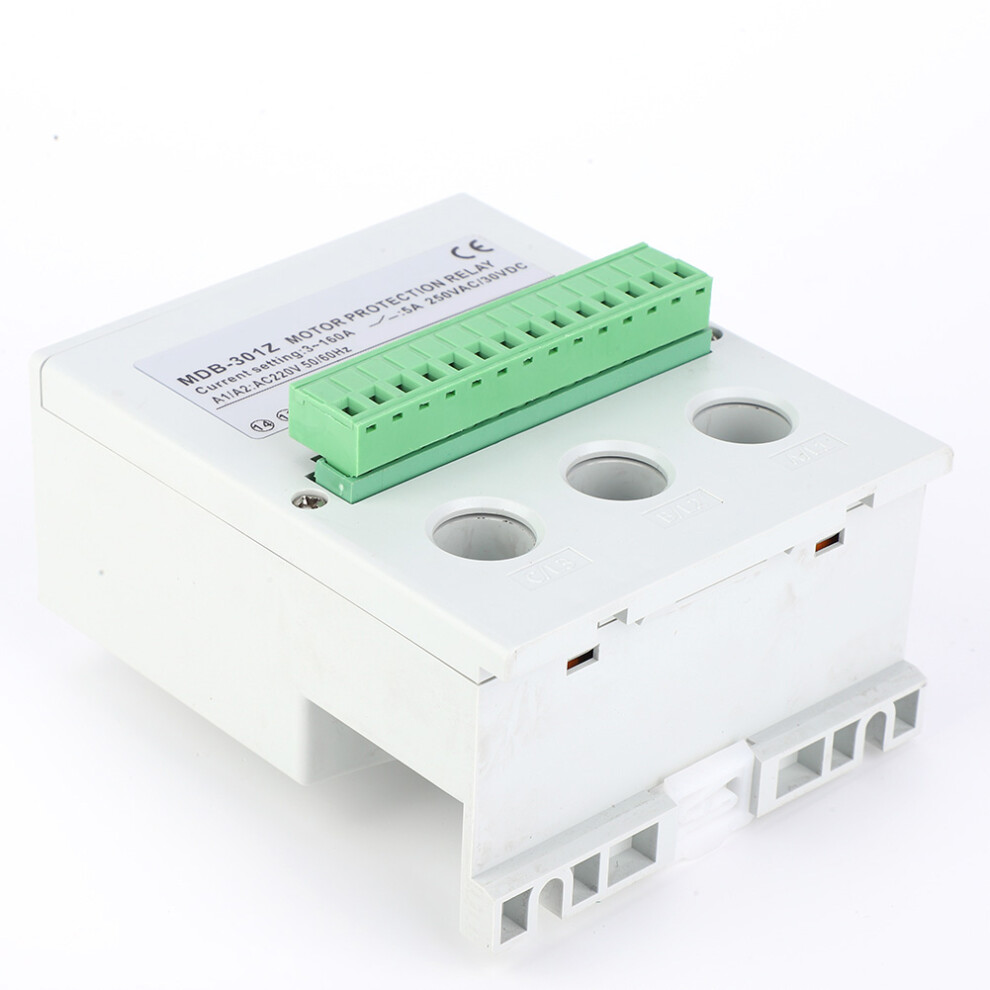

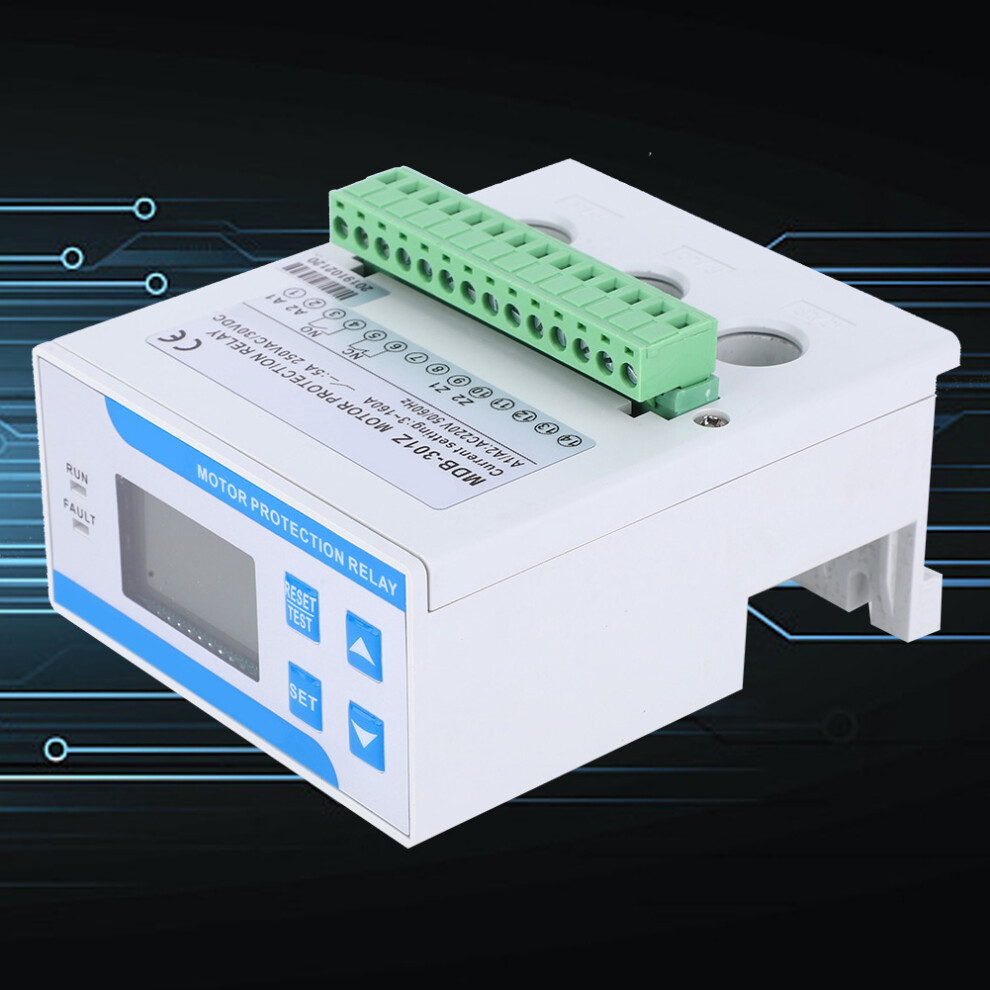

AC220V 3-160A Integrierter Motorschutz, 3-phasiger

AC220V 3-160A Integrierter Motorschutz, 3-phasiger Beschreibung

AC220V 3-160A Integrierter Motorschutz, 3-phasiger digitaler Überstrom-Phasenausfall-Über- und Unterlastschutz



1. Mit Überstrom-, Phasenausfall-, Überlast- und Unterlastschutz. 2. Schienenmontage für einfache Installation. 3. Mehrere Reset-Methoden für verschiedene Anforderungen. 4. Digitaler intelligenter Motorschutz, Digitalanzeige, bequemere Überwachung des Motorstatus. 5. Kann die Sicherheit der Ausrüstung besser schützen.



Artikeltyp Motorschutzschalter Schutzartikel Betriebsbedingungen und Einstellbereich Reaktionszeit Überlast (bestimmte Zeitbegrenzung) Der Betriebsstrom überschreitet den eingestellten Wert 0,5-60 s Einstellbereich: 0,3-16 A, 3-160 A, 10-999 A. Überlast (inverse Zeitbegrenzung) Der Betriebsstrom überschreitet den eingestellten Wert 1-5 Auslösekennlinie inverse Zeitbegrenzung Einstellbereich: 0,3-16, 3-160 A, 10-999 A Unterlast Der Betriebsstrom ist niedriger als der eingestellte Wert. Nach dem Start eingeben. 0,5-60 s Der Einstellbereich ist der gleiche wie bei der Überlast. Hinweis: Der Unterlastwert muss kleiner sein als der Überlastwert. Phasenausfall Stromungleichgewichtsrate überschreitet 50 % 2 s Stromungleichgewicht Die Stromungleichgewichtsrate überschreitet den eingestellten Wert. Einstellbereich: 10-50 % 5 s * Unwuchtrate = Phasenstrom - I durchschnittlicher Strommaximum / I durchschnittlicher Strom * 100 % Startverzögerung Während des Startvorgangs des Motors schützt der Schutz vor Überlast, Unterlast, blockiertem Rotor und Unwucht. Hinweis: Während des Startvorgangs wird ein Countdown abgespielt. 0-200 s Blockierter Rotor: Der Betriebsstrom überschreitet den eingestellten Überlastfaktor und wird nach dem Start in Betrieb genommen. 3 s Einstellbereich: 1,5- bis 8-facher Überlaststrom. Kurzschluss: Der Betriebsstrom überschreitet das 10-fache des eingestellten Überlastfaktors. 50 MS Leck: Der Nullstrom überschreitet den eingestellten Wert. Einstellbereich: 30 mA - 2,5 A. 1S Es muss ein Nullstromwandler 5A/10mA angeschlossen werden. Überspannung Betriebsspannung überschreitet den eingestellten Wert, die Rücklaufdifferenz beträgt 5% 5S Einstellbereich: 65-690V Unterspannung Betriebsspannung ist niedriger als der eingestellte Wert, die Differenz beträgt 5% 5S Einstellbereich: 65-600V



x Motorschutz, 1 x Bedienungsanleitung
