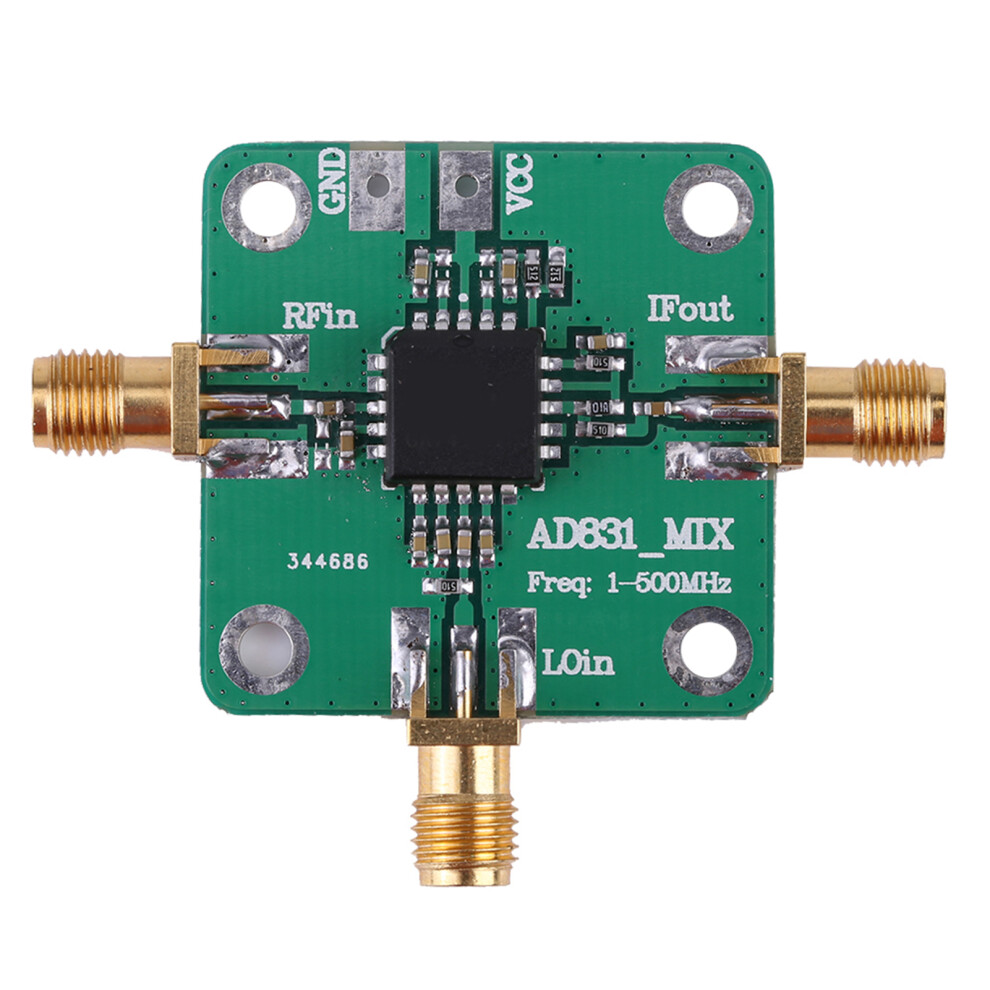

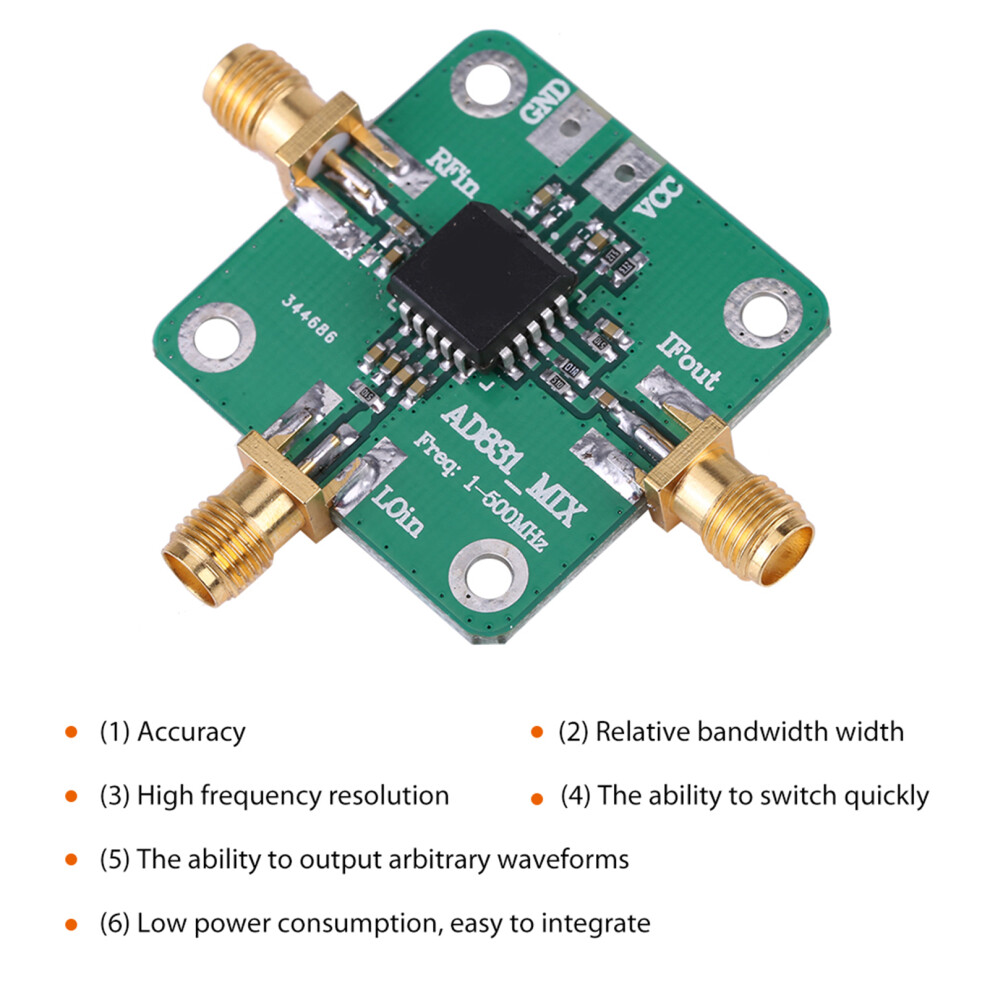

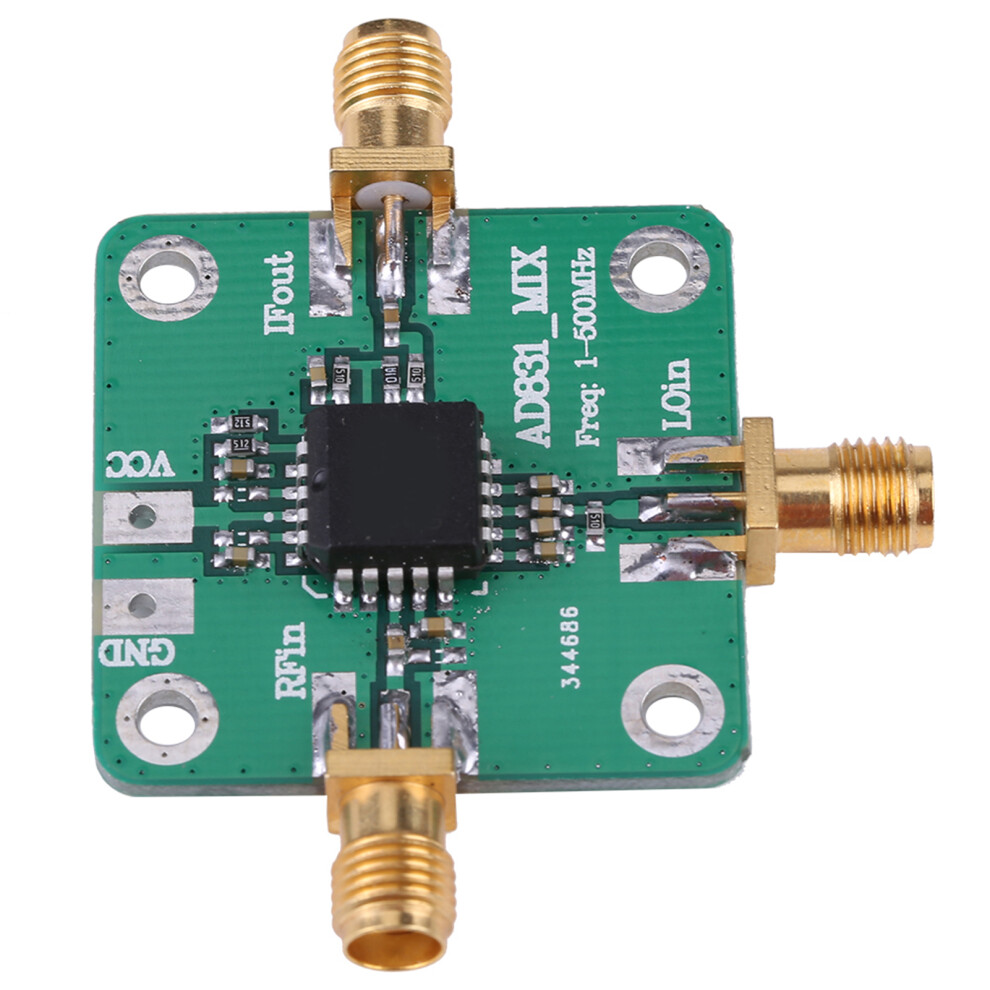

AD831 Hochfrequenz-RF-Mischer 0,1–500 MHz 33x33 mm Einzelchip

AD831 Hochfrequenz-RF-Mischer 0,1–500 MHz 33x33 mm Einzelchip Beschreibung

AD831 Hochfrequenz-RF-Mischer Ein-Chip-Frequenzwandler
Eigenschaften:
Der AD831 ist ein verzerrungsarmer, breitbandiger Ein-Chip-Mischer, geeignet für HF- und VHF-Empfänger RF-IF-Frequenzen, als Zweitmischer in DMR-Basisstationen, DC-Basisbandswandler, Quadraturmodulation und -demodulation sowie für Ultraschallbildgebung, Frequenzverschiebungsdetektion und andere Anwendungen.
Der AD831 bietet einen dritten Intermodulations-Intercept-Punkt von +24 dBm, Realisierung bei einer LO-Leistung von -10 dBm, ohne die Notwendigkeit eines Hochleistungs-LO-Antriebs.
Es gibt keine entsprechenden Abschirmungs- oder Isolationsprobleme, somit wird im Vergleich zu passiven Mixern die Systemleistung verbessert und die Systemkosten reduziert.
Der Mischer ist für eine einzelne Versorgungsspannung ausgelegt, RF-, IF- und LO-Anschlüsse mit DC-Isolationskondensatoren versehen, was die Handhabung erleichtert.
Die Betriebsfrequenz der RF- und LO-Eingänge kann bis zu 500 MHz betragen.
Mit einer AusgangsbandBreite von 250 MHz.
Ein einzelner Widerstand zwischen Pins OUT und FB wird verwendet, um den Gewinn einzustellen.
Der Verstärker zeichnet sich durch niedrige Gleichstrom-Offset-Werte aus, sodass er in DC-Basisbandsignumwandlung und Quadratur-Amplitudendemodulation eingesetzt werden kann.
Wenn der Ausgangsverstärker des Mischers und die optimale Quellimpedanz eingestellt sind, beträgt die SSB-Geräuschzahl des Mischers bei 70 MHz 10,3 dB.
Im Unterschied zu passiven Mixern gibt es keinen Einfügungsverlust, kein externes Duplex-Device ist erforderlich, und keine passive Terminierung ist notwendig - für den AD831.

Technische Daten:
RF-Eingang: 0,1-500 MHz
RF-Eingang: +10 dBm (1 dB-Kompressionspunkt)
Lokaler Oszillator-Eingang: 0,1-500 MHz
Lokaler Oszillator-Eingang: -10 dBm
IF-Ausgang: 0,1-200 MHz
Größe: 33*33 mm / 1,3*1,3 Zoll

Lieferumfang:
1 x Frequenzmischer
