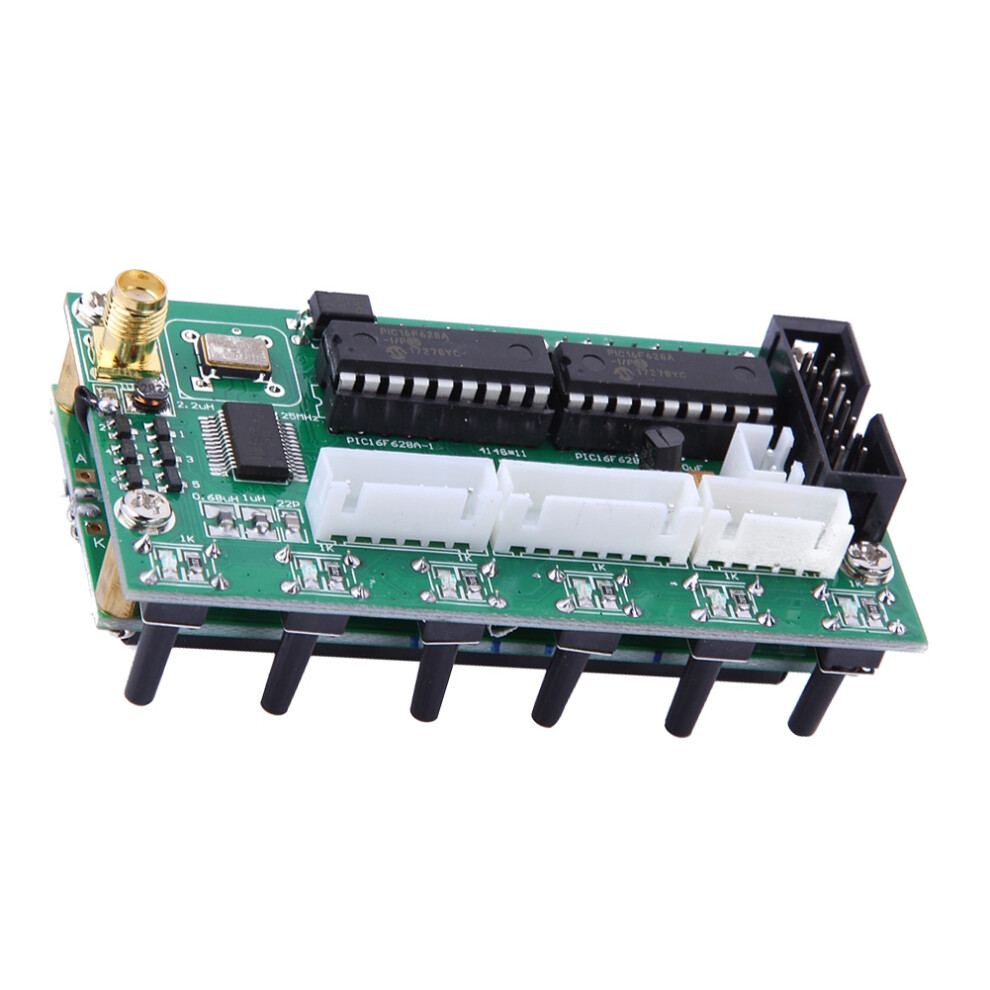

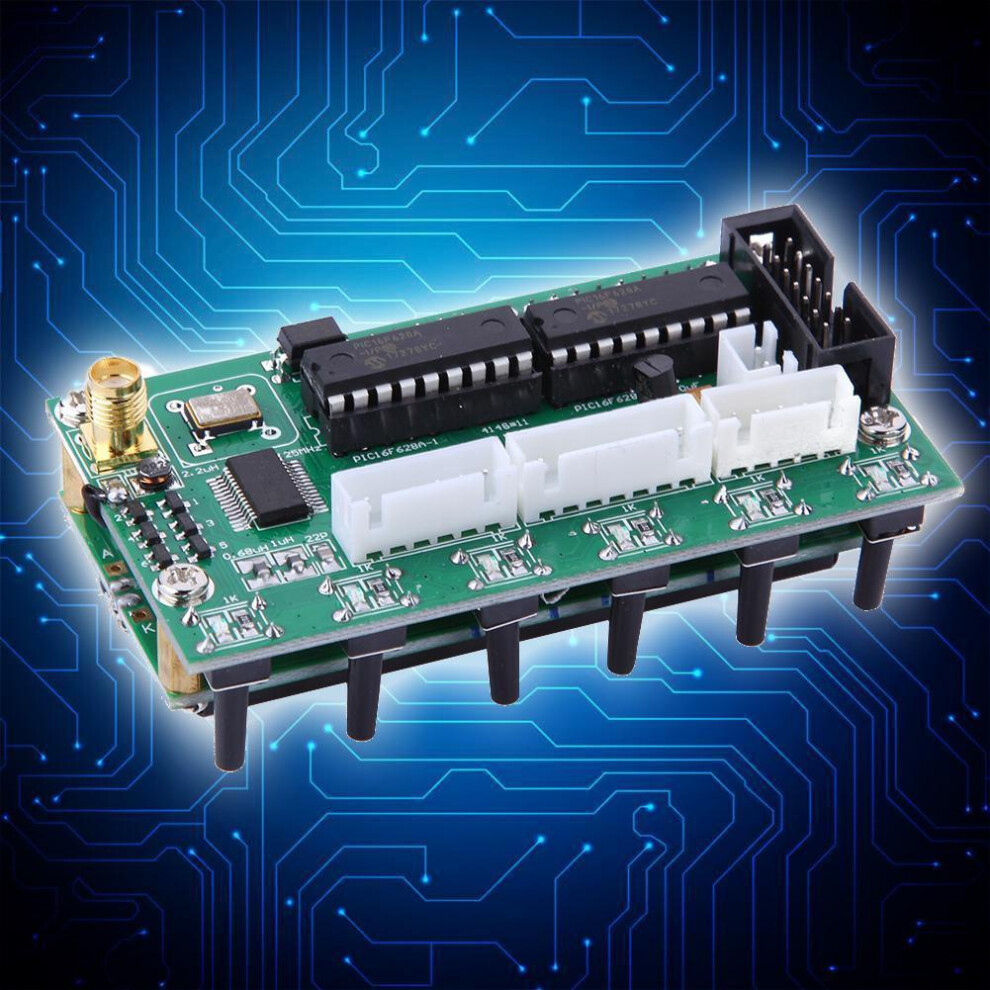

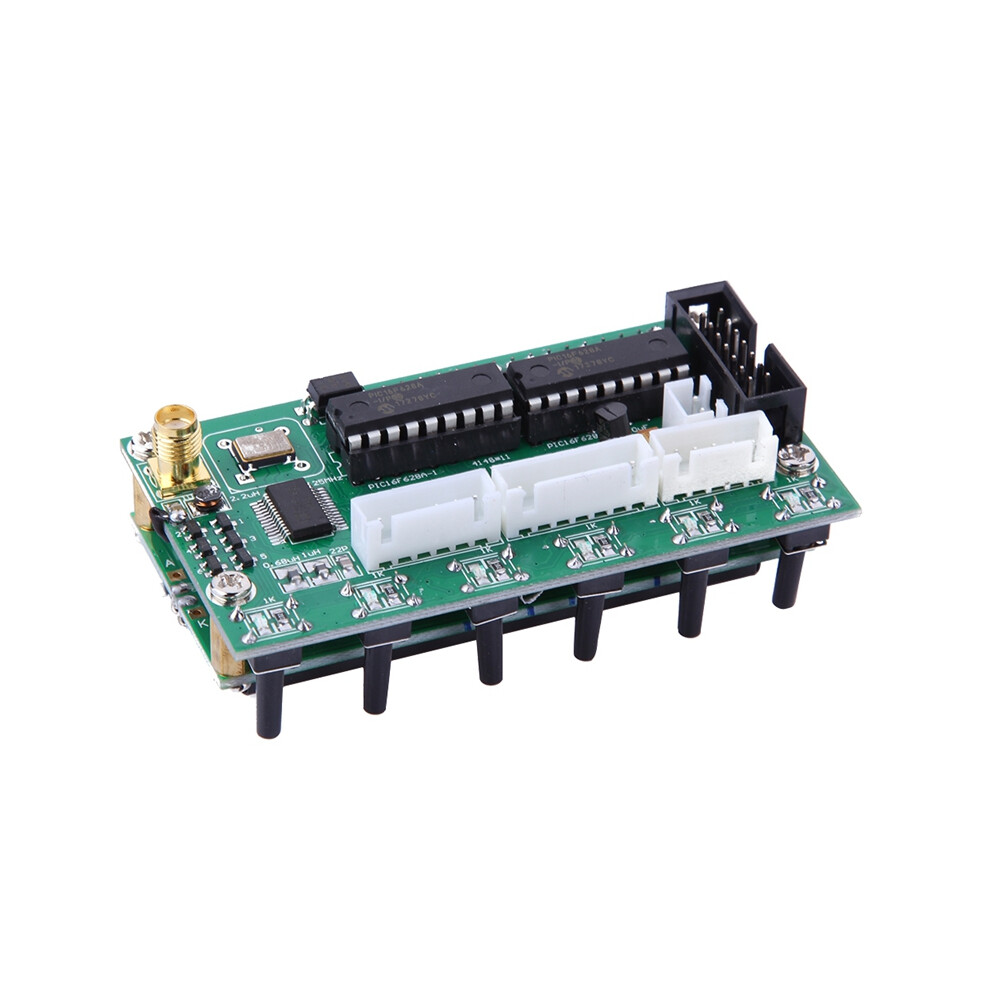

AD9850 6-Band 0-55MHz Frequenz LCD DDS Signalgenerator Digitalmodul

AD9850 6-Band 0-55MHz Frequenz LCD DDS Signalgenerator Digitalmodul Beschreibung

1. Unterstützt stufenlose Frequenzeinstellung von 0-55 MHz in 1-Hz-Schritten.
2. Dieser Generator verfügt über einen 78L05-Spannungsregler. Ein Eingangsstrom von 200 mA und eine Eingangsspannung von 8-9 V sind optimal.
3. Eine Eingangsspannung von 12 V darf nur kurzzeitig verwendet werden, da sie sonst zu einer Überhitzung der Platine führt.
4. Die Anschlüsse 5 und 6 werden wie abgebildet mit dem Encoder verbunden. Anschluss 7 (mittlerer Anschluss) wird mit dem digitalen Matrixeingang verbunden. Anschluss 14 (8 V GND) ist die 8-V-Stromversorgung von der Hauptplatine.
5. Wenn das DDS vom Mainboard mit Strom versorgt wird, benötigt es keine separate Stromversorgung.

1-6 entsprechen 6 Frequenzbändern: (3,8, 7, 9, 14, 18 oder 21, 27 oder 29 MHz).
USB und CW sind die drei Betriebsmodi.
DT ist das Signal vom Mainboard.
Tasten und Anschlüsse:
ENC: Encoder-Schalter
: Schalter für den Speichermodus
VFO: Umschaltung von VFO A auf VFO B oder von VFO B auf VFO A.
SSB: Betriebsmoduswechsel: Durchlauf von USB, LSB, AM, CW usw.
: Feinabstimmung der Empfangsfrequenz
CAL: Einstellfunktionen
KB-1 und KB-2 haben einen gemeinsamen Pin, der jedoch nicht GND ist.
Technische Daten:
Anzeige: 1602 LCD
Eingangsspannung: DC 8-9 V
Eingangsstrom: 200 mA
Frequenzbereich: 0-55 MHz
Produktabmessungen: 80 x 45 x 30 mm
Nettogewicht: 66 g
Aufgrund unterschiedlicher Produktionschargen kann das Aussehen leicht variieren, was die Funktion jedoch nicht beeinträchtigt.
Farbe: Wie abgebildet
Material: PC

Lieferumfang:
1 x DDS-Signalgenerator-Digitalmodul

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
