ADS1256 8-Kanal 24-Bit hochpräzises ADC-Modul

ADS1256 8-Kanal 24-Bit hochpräzises ADC-Modul Beschreibung

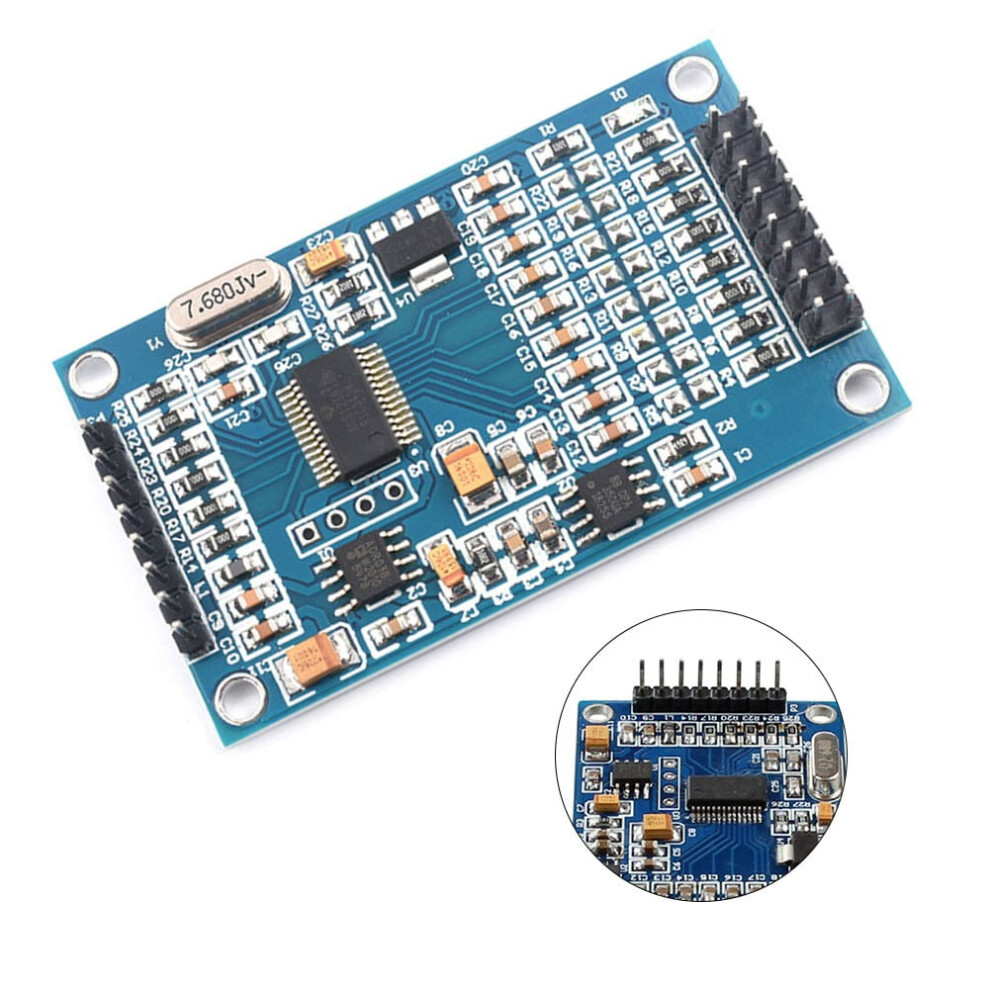

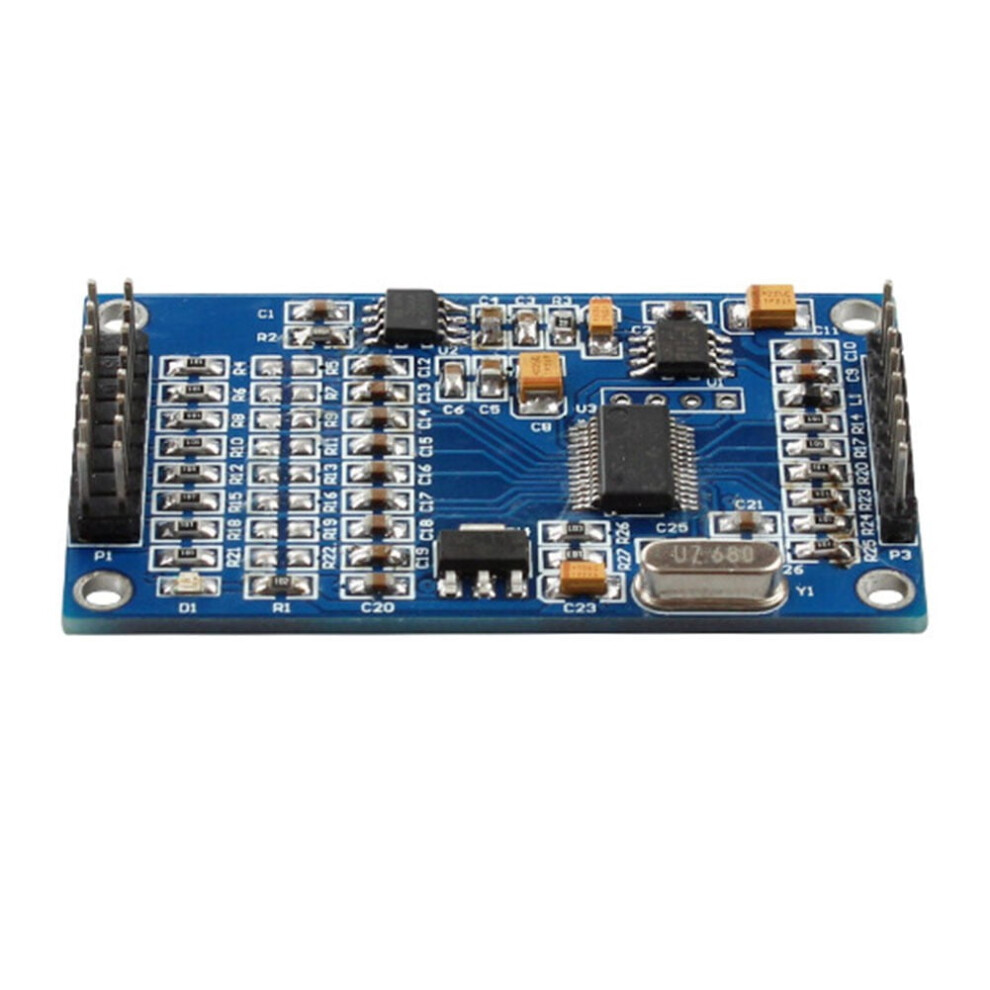

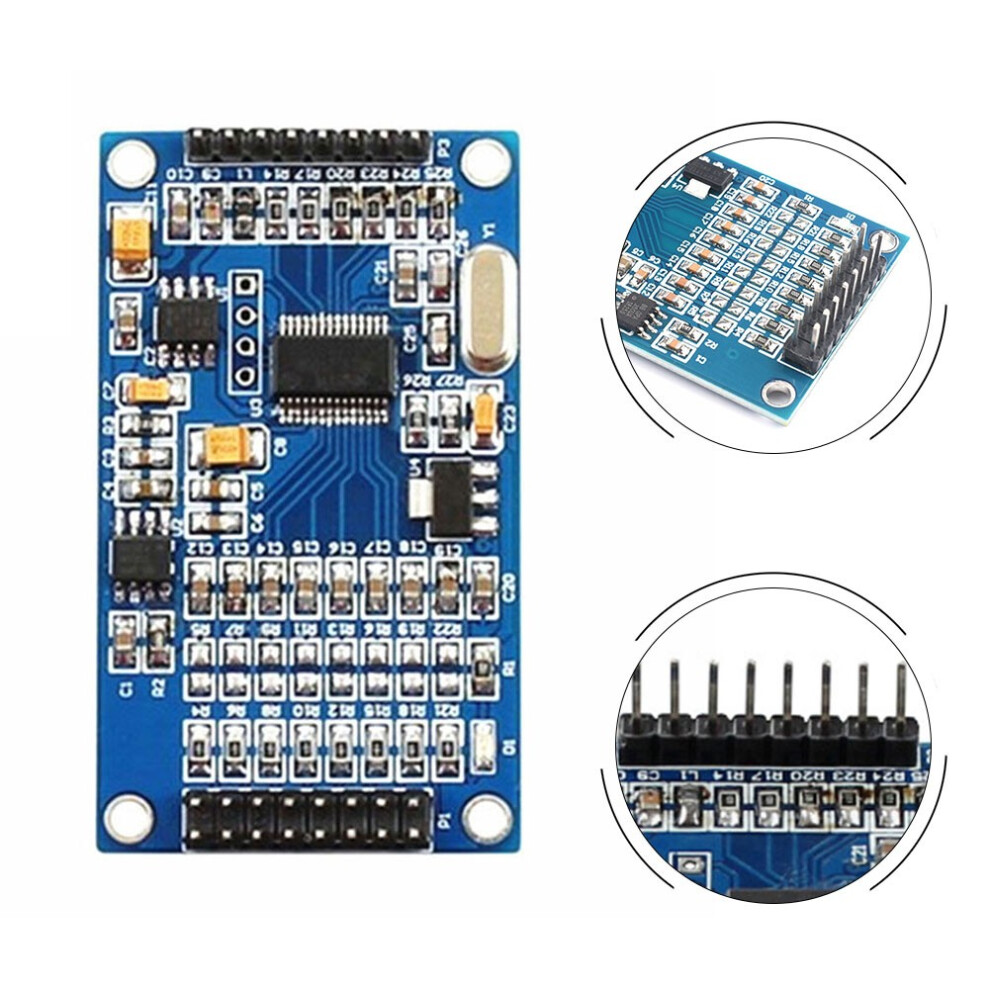

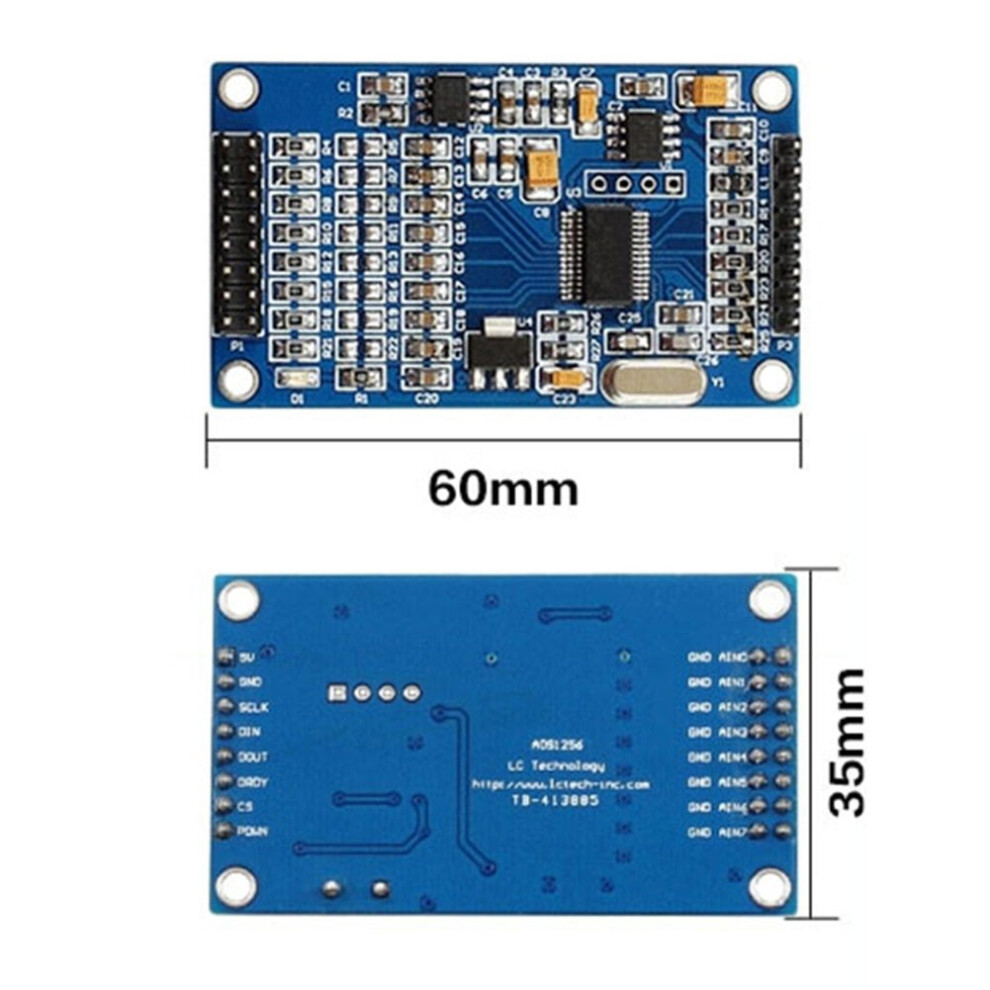

Beschreibung: Das 8-Kanal-24-Bit-ADC-Modul ADS1256 ist mit dem energieeffizienten und hochpräzisen ADC-Chip TI ADS1256IDB sowie einer 2,5-V-Referenzspannungsquelle ausgestattet. Es nutzt das SPI-Schnittstellenprotokoll und erreicht eine Datenausgaberate von bis zu 30 kS/s. Es unterstützt sowohl unsymmetrische als auch differenzielle Eingänge. Spezifikation: Onboard-Chip: Hochpräziser Onboard-ADC-Chip TI ADS1256IDB und ADR03 2,5-V-Leistungsreferenzchip. Datenausgaberate: Bis zu 30 kS/s, geringe Nichtlinearität 0,0010 %. Single-Ended-/Differentialeingang: 8 Single-Ended-Eingänge oder 4 Differentialeingänge. Analogspannungsmessung: Geeignet für die Messung von Analogspannungen bis 3 V. Betriebsspannung: 5 V. Modulgröße: 60 35 mm. Testmethoden: Das Modul bietet ein Referenzprogramm für die 8-Kanal-Seriell-Port-Anzeige des STC15W- und STM32-Mikrocontrollers sowie ein Referenzprogramm für die 4-Kanal-1602-LCD-Anzeige des STC89C52-Mikrocontrollers. Die einfache Testmethode für den STC89C52-Mikrocontroller mit 1602LCD-Flüssigkristallanzeige ist wie folgt: 5 V und GND werden an die 5-V-Gleichstromversorgung angeschlossen. SCLK, DIN, DOUT, DRDY und CS werden an die Anschlüsse P1.2, P1.3, P1.4, P1.5 bzw. P1.6 des Mikrocontrollers angeschlossen. AINO, AIN1, AIN2 und AIN3 werden jeweils mit 2,5 V verbunden (die Messspannung muss auf derselben Masse wie der ADS1256 liegen). Das 1602LCD zeigt vier Spannungswerte an. Die ersten drei Werte stellen die Eingangsspannungen von AIN0, AIN1 und AIN3 dar, der dritte Wert die Differenz zwischen AIN2 und AIN3. Die vier Spannungswerte betragen jeweils ungefähr 2,5 V, 2,5 V, 0 V und 2,5 V. Lieferumfang: 1 Modul. Hinweis: 1. Die tatsächliche Farbe des Artikels kann aufgrund von Faktoren wie der Helligkeit Ihres Monitors und der Lichtverhältnisse geringfügig von den Abbildungen auf der Website abweichen. 2. Bitte erlauben Sie geringfügige Abweichungen aufgrund manueller Messung.
