AS5048A Magnetischer Encoder PWM SPI-Schnittstelle

AS5048A Magnetischer Encoder PWM SPI-Schnittstelle Beschreibung

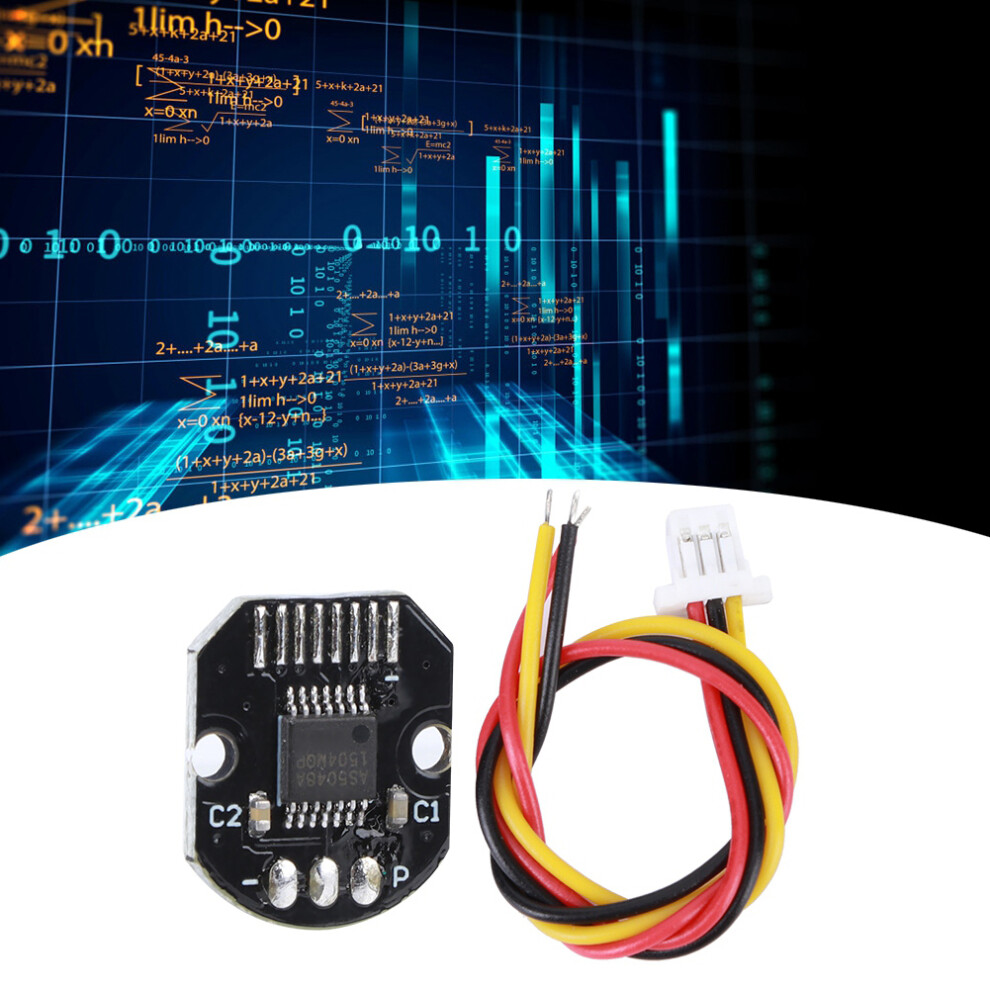

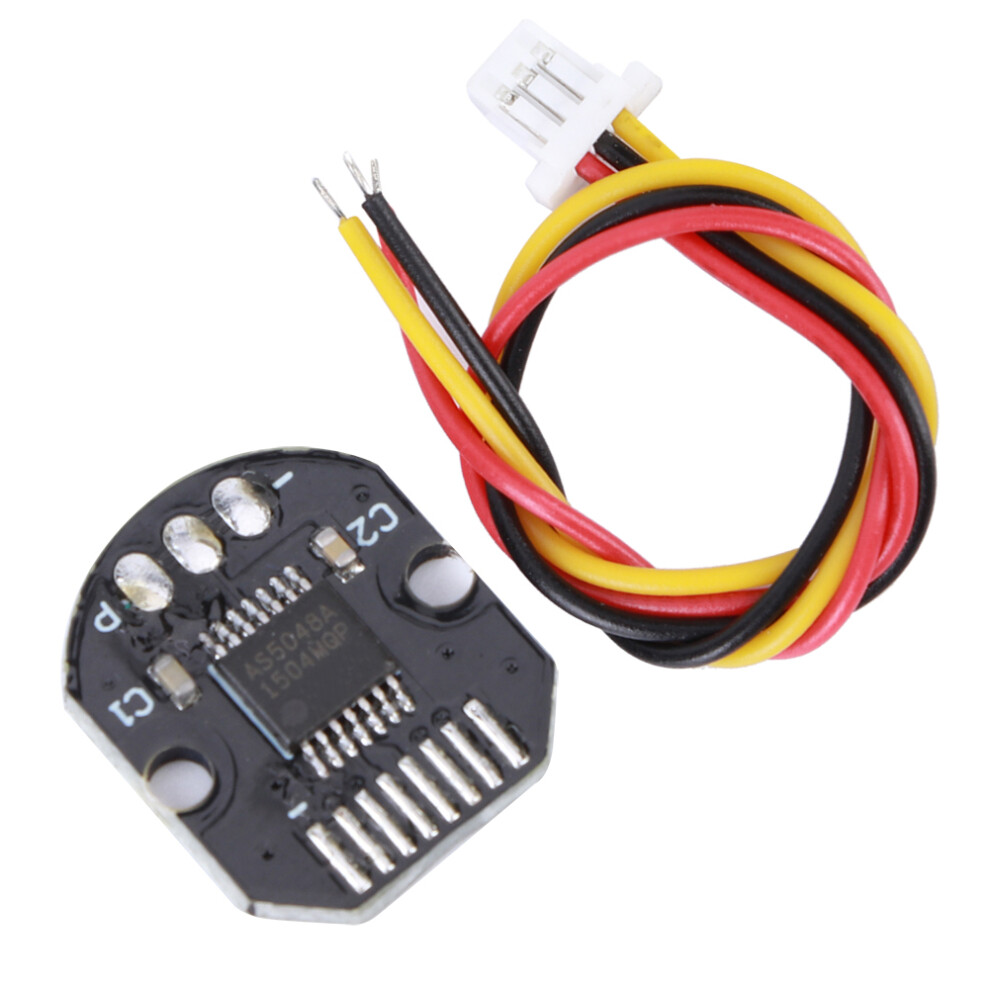

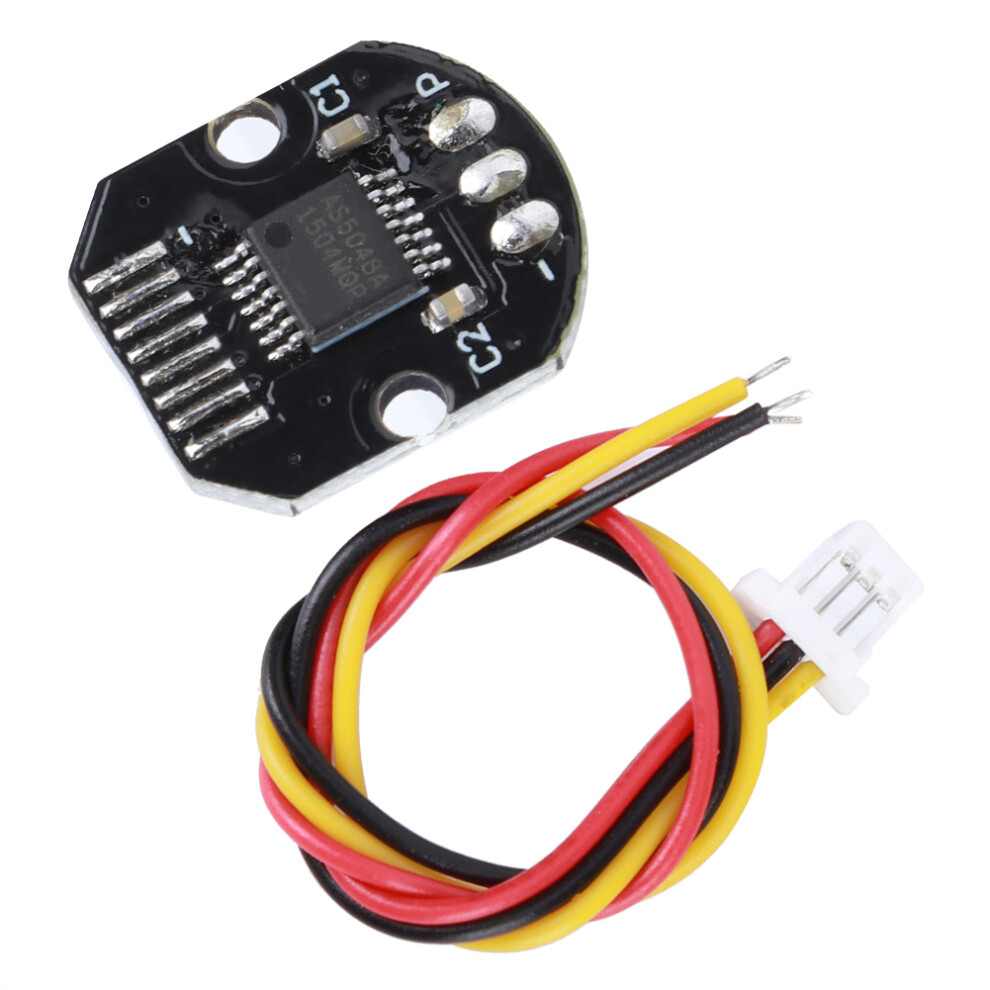

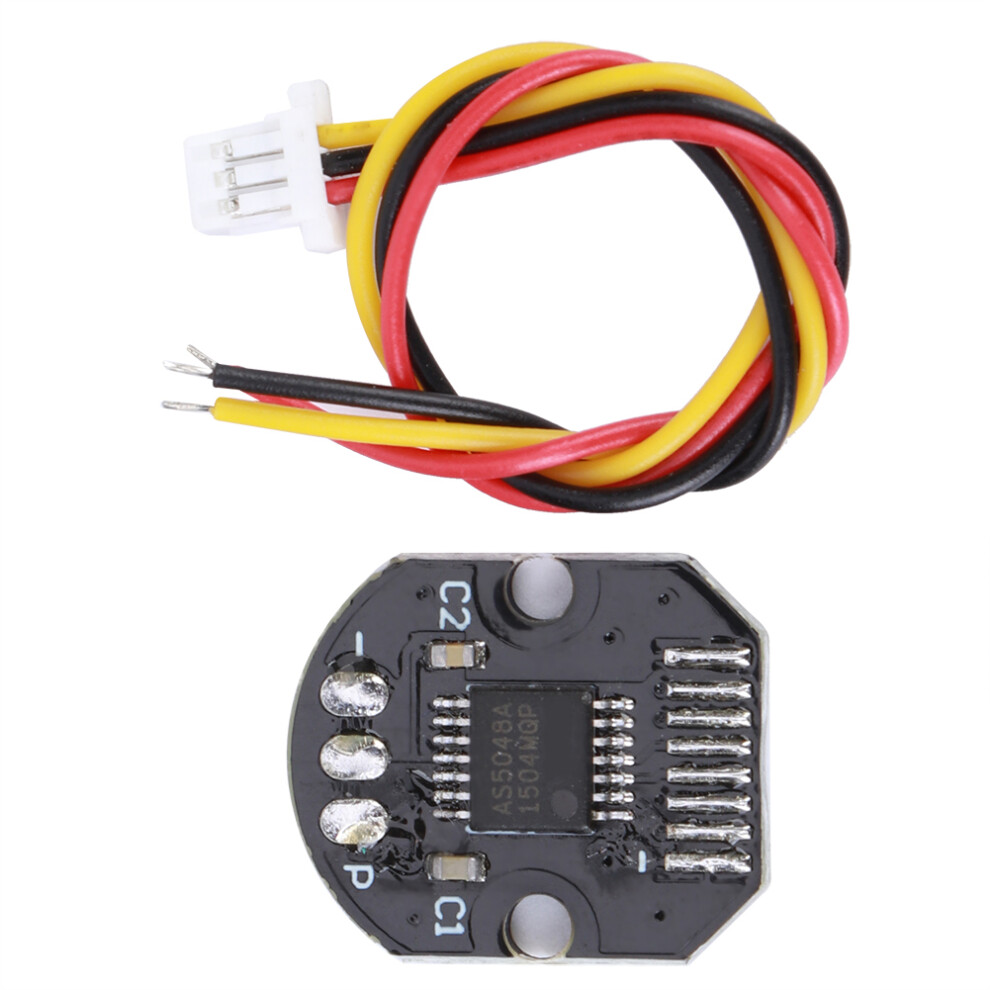

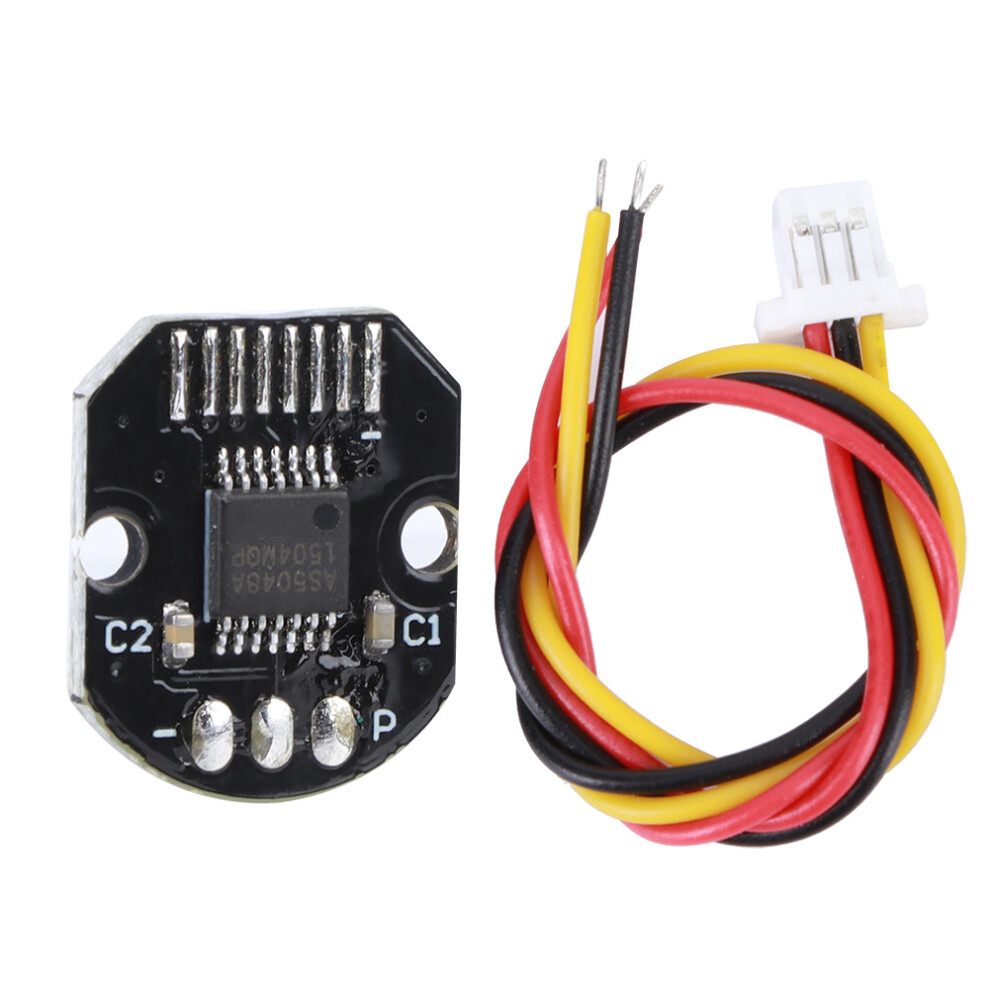

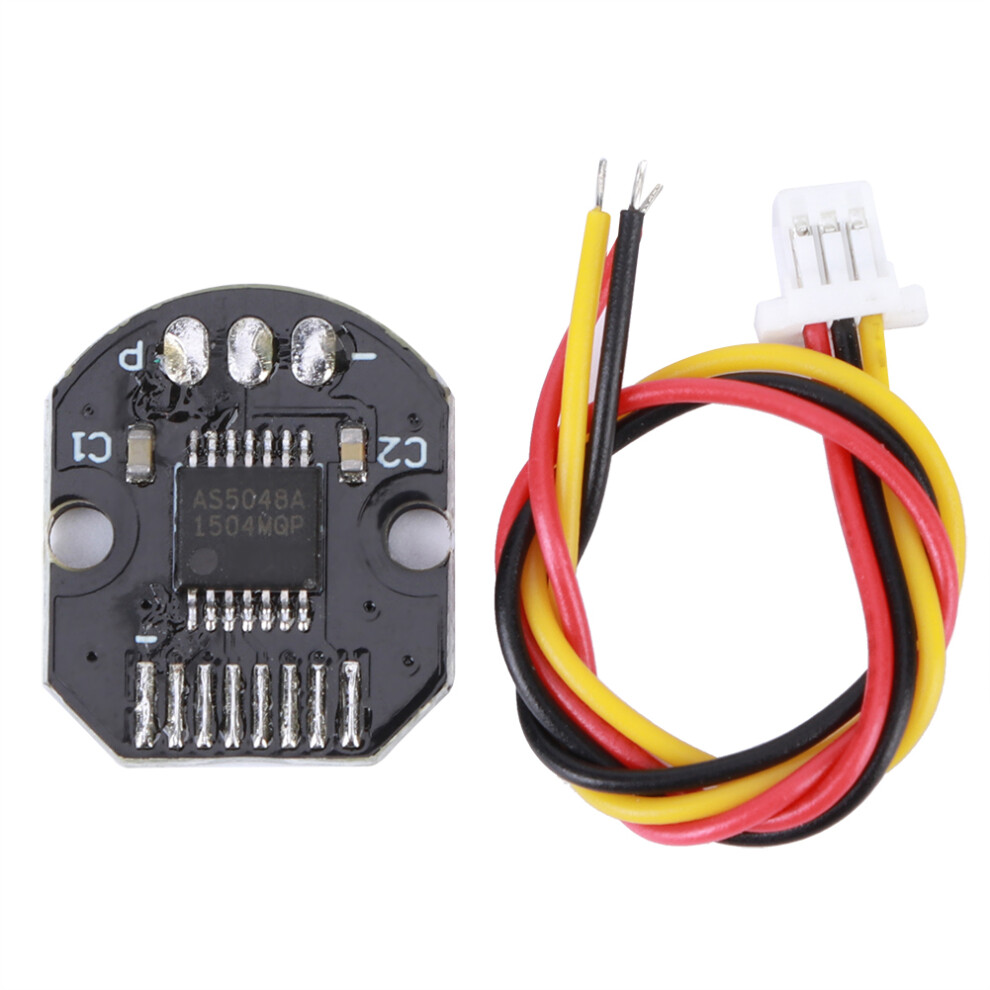

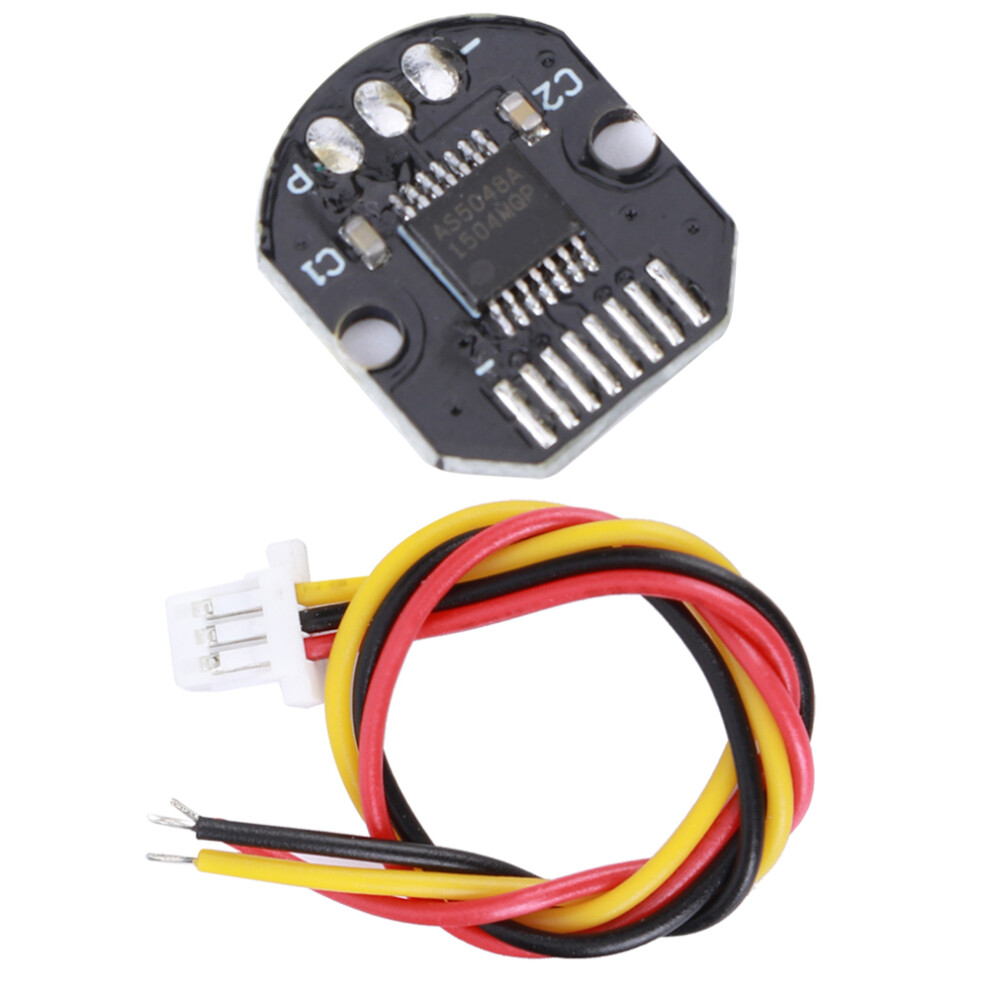

AS5048A Magnetischer Encoder PWM SPI-Schnittstelle 14 Bit für bürstenlosen Motor



1. 14-Bit-Drehpositionssensor, digitaler Winkel (Schnittstelle) und Pulsweitenmodulationsausgang, Vollrotationsausgang basierend auf berührungsloser Magnetsensortechnologie bei 360. 2. AS5048 bietet PWM-Ausgang und SPI- oder I2C-Schnittstelle, um dem Mikrocontroller eine absolute Winkelmessung zu ermöglichen. 3. Hat eine sehr hohe Arbeitstoleranz, einschließlich der Abweichung der Mittelposition zwischen Chip und gepaartem Magneten, der Abweichung des Luftspalts zwischen Chip und gepaartem Magneten und der Temperaturänderung zwischen -40 C und +150 C. 4. Sein analoges 14-Bit-Mess-Frontend bietet eine Messauflösung von nur 0,0219 Grad. Linearisierung und Mittelwertbildung werden vom Mikrocontroller durchgeführt, wodurch eine Winkelmessung mit einer Genauigkeit von 0,05 Grad erreicht werden kann. 5. Der magnetische Encoder AS5048A besteht aus hochwertigem Kunststoff, ist langlebig und korrosionsbeständig, bietet eine gute Arbeitsleistung und hat eine lange Lebensdauer.



Zustand: 100 % Marke Naew Artikeltyp: AS5048A Magnetischer Encoder Material: Kunststoff Farbe: wie abgebildet Produktdetails: Befehl 1. Keine Programmierung erforderlich 2.14 Vollbereichsauflösung beträgt 0,0219/LSB 3. Nach Systemlinearisierung 0,05 Präzisionswinkel Funktionen 1. Daisy-Chain-Funktion 2. Luftvakuumwiderstand Feldeingangsbereich: 30MT - 70mT Im Temperaturbereich von 40 C bis +150 C 3. 3V/5V-Kompatibilität Anleitung: PTZ-Encoder/Encodermotor-spezifisch AS5048A Rotationssensor 14-Bit-Drehpositionssensor mit digitalem Winkel (Schnittstelle) und Pulsweitenmodulationsausgang Der AS5048A ist ein 14-Bit-Drehpositionssensor (früher Encoder genannt) für absolute Winkelmessung und PWM (= Pulsweitenmodulation) mit voller Rotationsausgabe bei 360 basierend auf berührungsloser Magnetsensortechnologie. Das Gerät eignet sich für Wellenanwendungen mit einem einfachen zweipoligen Magneten, der den Sensor-IC nach oben oder unten dreht. Die Nullposition kann mit einfachen SPI-Befehlen in das Gerät programmiert werden. Die absolute magnetische Winkelpositionsauflösung beträgt 14 Bit = 16384 Positionsmessungen, serielle Schnittstelle (SPI) mit digitalem Wert pro Umdrehung. AS5048 bietet PWM-Ausgang und SPI- oder I2C-Schnittstelle zur Bereitstellung der absoluten Winkelmessung für den Mikrocontroller. Die genaue Übereinstimmung der anfänglichen Nullposition des Chips mit den im mechanischen Design verwendeten Magnetpolen muss nicht berücksichtigt werden. Stattdessen kann die Nullposition bereits bei der Montage über einfache SPI- oder I2C-Befehle (ohne spezielle Programmiergeräte) programmiert werden. Interner Speicher des AS5048. Der AS5048 verfügt außerdem über eine sehr hohe Arbeitstoleranz, einschließlich der Abweichung der Mittelposition zwischen Chip und gepaartem Magneten, der Abweichung des Luftspalts zwischen Chip und gepaartem Magneten sowie der Temperaturänderung zwischen -40 C und +150 C. Der magnetische Drehgeber AS5048 ermöglicht genauere Messungen als frühere magnetische Drehgeberprodukte von austriamicrosystems. Sein analoges 14-Bit-Mess-Frontend bietet eine Messauflösung von nur 0,0219 Grad. Die Linearisierung und Mittelwertbildung übernimmt der Mikrocontroller, der eine Winkelmessung mit einer Genauigkeit von 0,05 Grad ermöglicht.



x AS5048A Magnetischer Encoder
