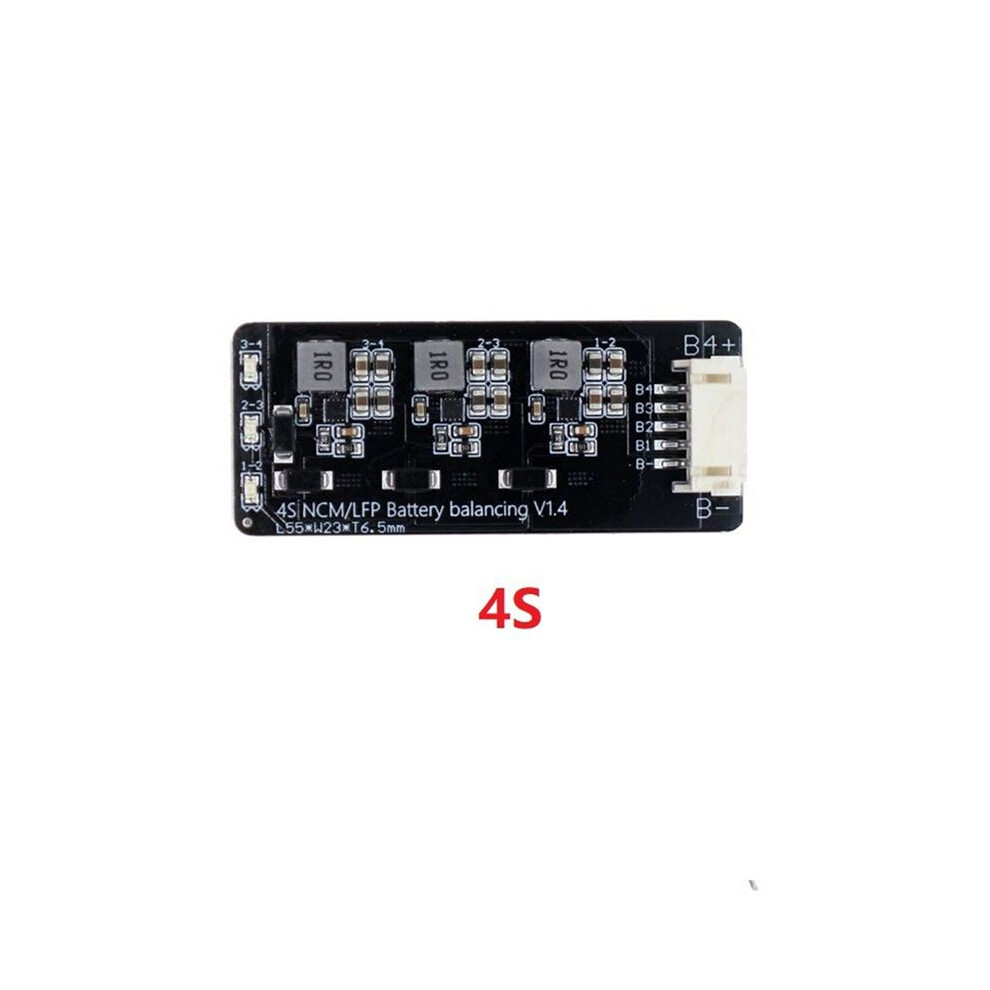

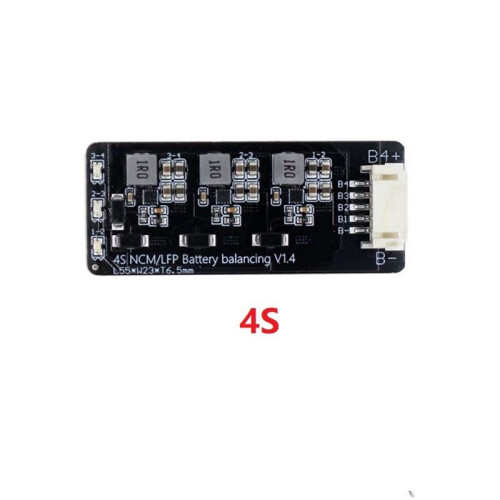

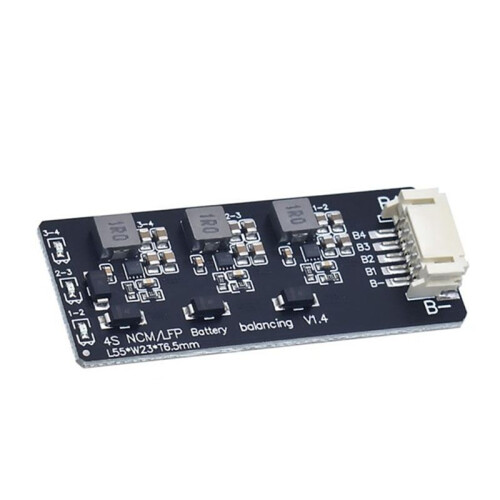

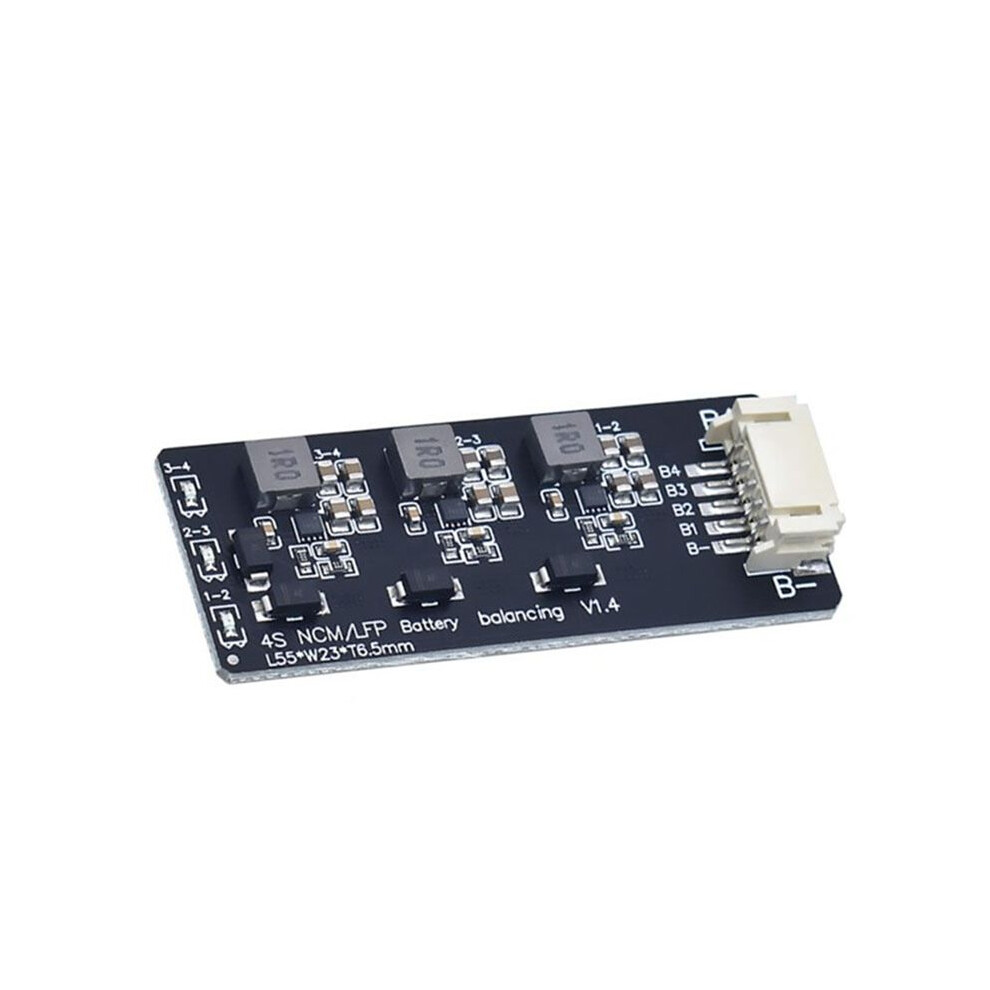

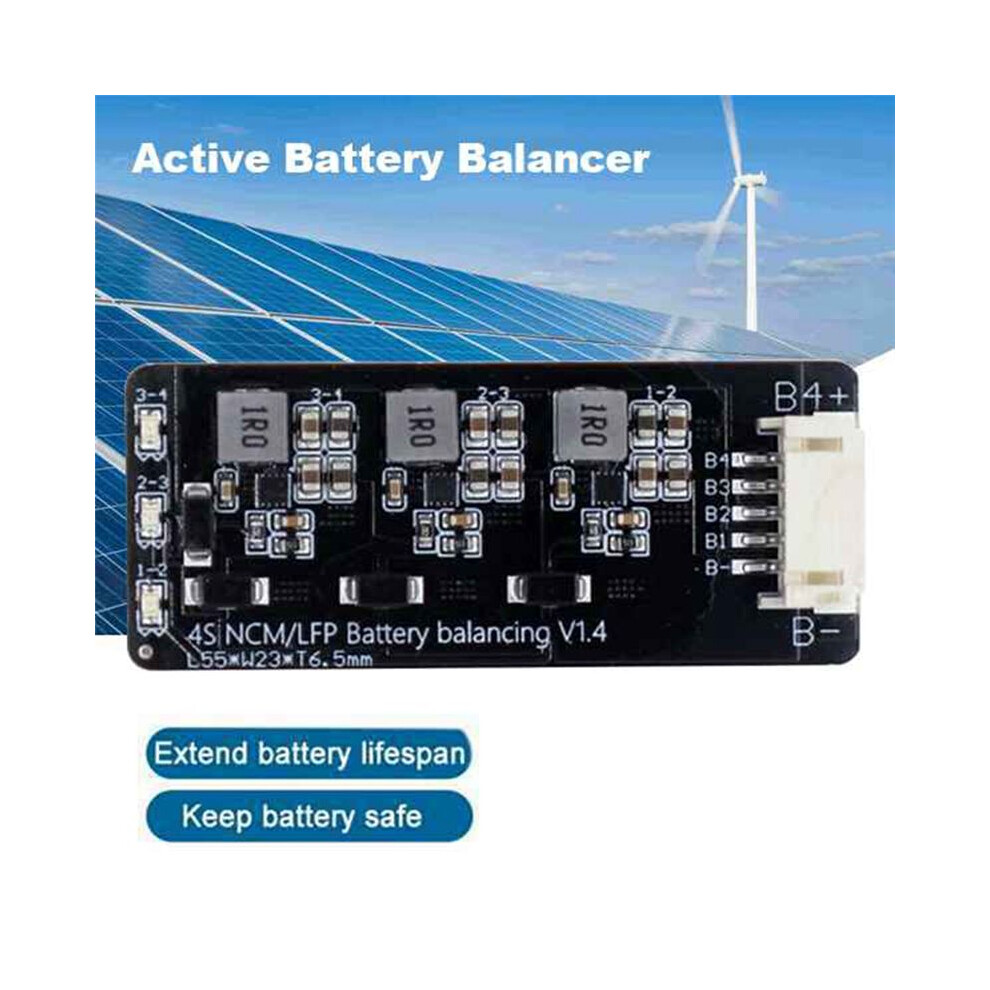

BMS 4S Active Balancer Board 1.2A Lifepo4 Li-Ion Lithium Battery Transfer Equalizer Module Induktive Version

BMS 4S Active Balancer Board 1.2A Lifepo4 Li-Ion Lithium Battery Transfer Equalizer Module Induktive Version Beschreibung

Diese Platine basiert auf dem Prinzip des angrenzenden Ausgleichs und kann nicht als Wartungswerkzeug verwendet werden. Zum Anschluss an die Batterie muss es mit der Lithium-Batterie-Schutzplatine verwendet werden.
Induktives Arbeitsprinzip: Dieses Modul ist der benachbarte Spannungsdifferenzausgleich, die benachbarte Batteriespannungsdifferenz erreicht mehr als 0,1 V, der interne Chip löst die Ausgleichsarbeit aus, bis die benachbarte Batteriespannungsdifferenz innerhalb von 0,03 V liegt und aufhört zu arbeiten
Wenn es am Akkupack verwendet wird, gibt es beim Laden und Entladen eine angrenzende Spannungsdifferenz. Durch das Auslösen der Ausgleichsarbeiten wird auch der Spannungsfehler des Akkupacks auf einen perfekten Wert zurückgezogen, wodurch die Batteriewartungskosten reduziert werden.

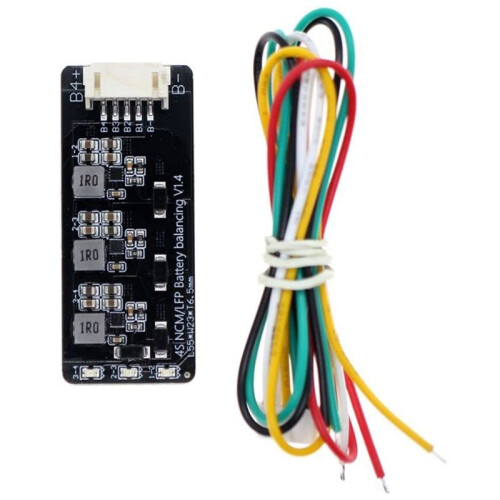

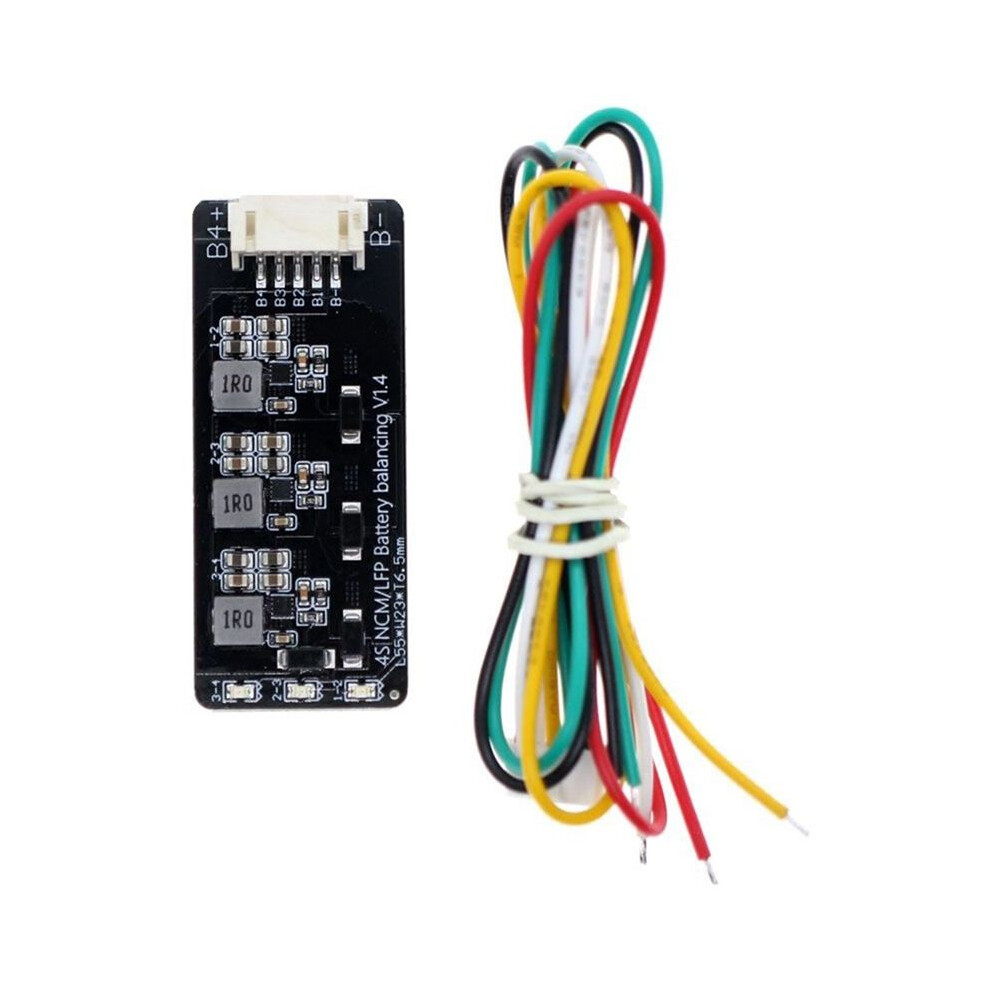

Verdrahtungsdefinition:
B-: Der gesamte Minuspol des Batteriepacks (der Minuspol der ersten Batterie)
B1: Pluspol der ersten Batterie
B2: Pluspol der zweiten Batterie
B3: Pluspol der dritten Batterie
B4: Pluspol der vierten Batterie
B. . . . . . N+ und so weiter
Technische Parameter:
1. Arbeitsspannung: 2.0V-4.5V
2. Universelle ternäre Lithium-Eisenbatterie
3. LTO-Akku ist nicht anwendbar! ! !
Balance-Anweisungen:
1. Wenn die Ausgleichsleuchte eingeschaltet ist, ist die Ausgleichsarbeit eingeschaltet
2. Die Ausgleichsleuchte ist aus und die Ausgleichsschaltung befindet sich im Ruhezustand
3. Die Ausgleichsleuchte blinkt und zeigt an, dass die Saite heruntergefallen ist oder der Stromkreis fehlerhaft ist.
Gleichgewichtsstrom:
1, Die angrenzende Spannungsdifferenz beträgt mehr als 0,1 V (der Strom beträgt etwa 0,5-0,7 A)
2, die benachbarte Spannungsdifferenz beträgt mehr als 0,2 V (maximaler Gleichgewichtsstrom beträgt 1,2 A)
3,Je kleiner die Spannungsdifferenz, desto kleine
