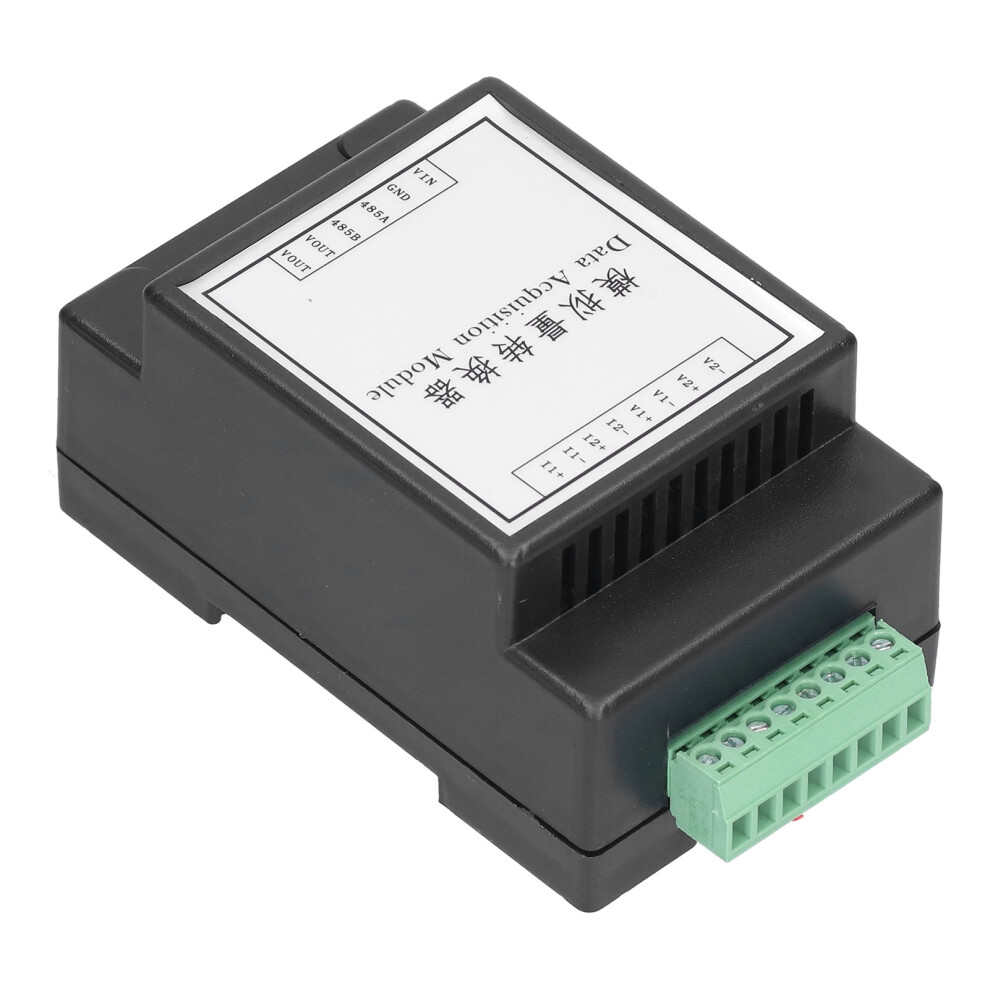

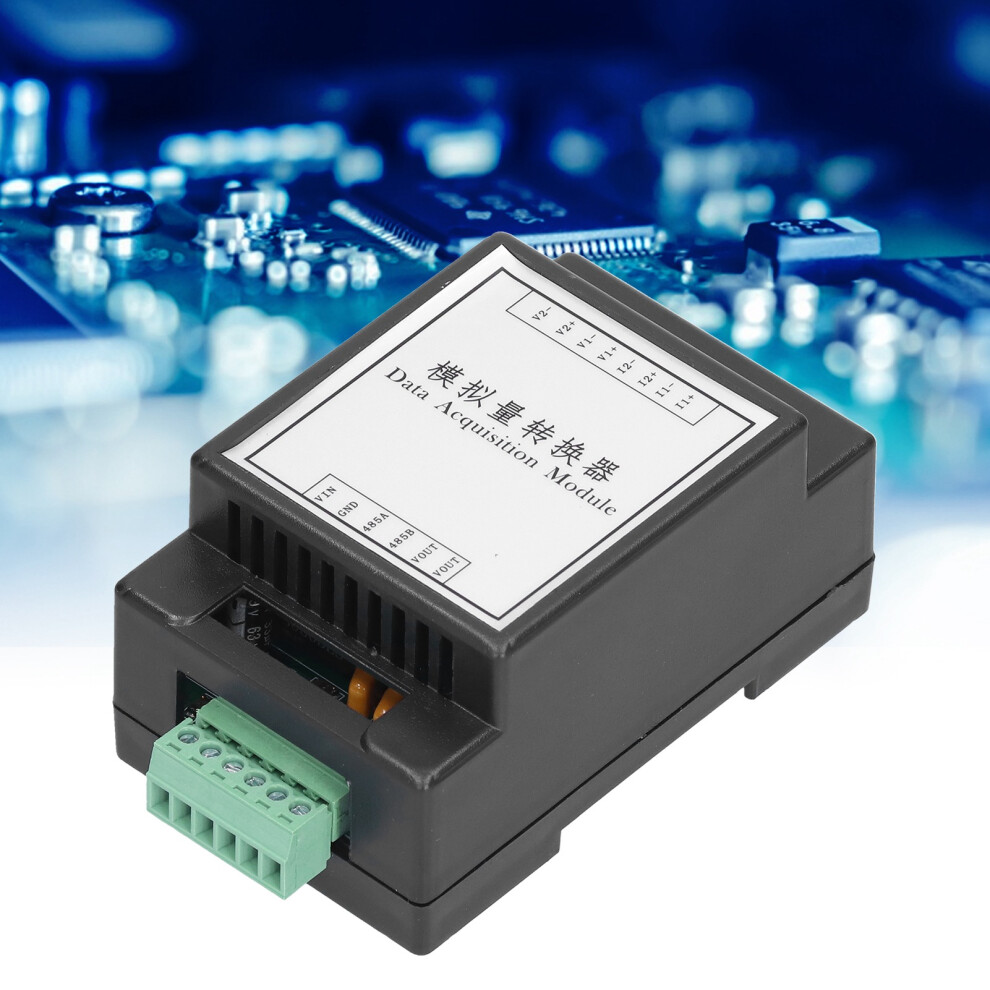

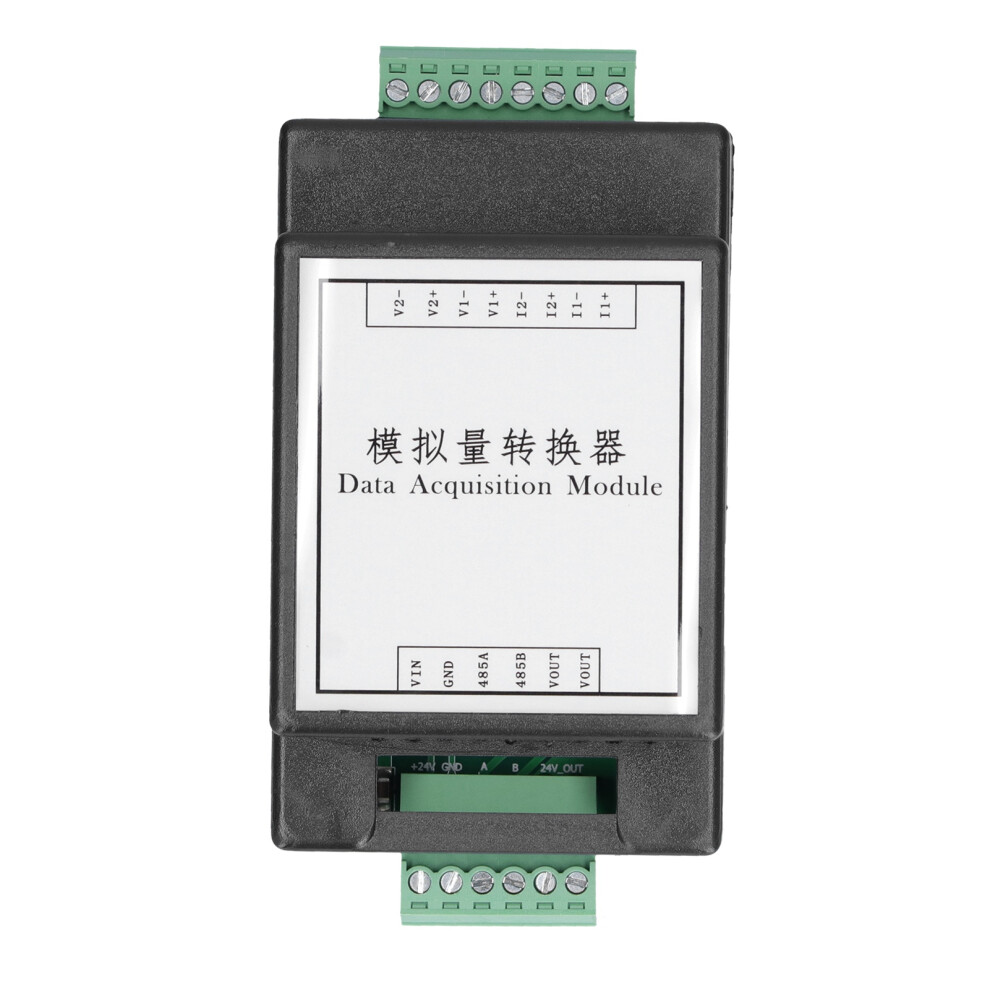

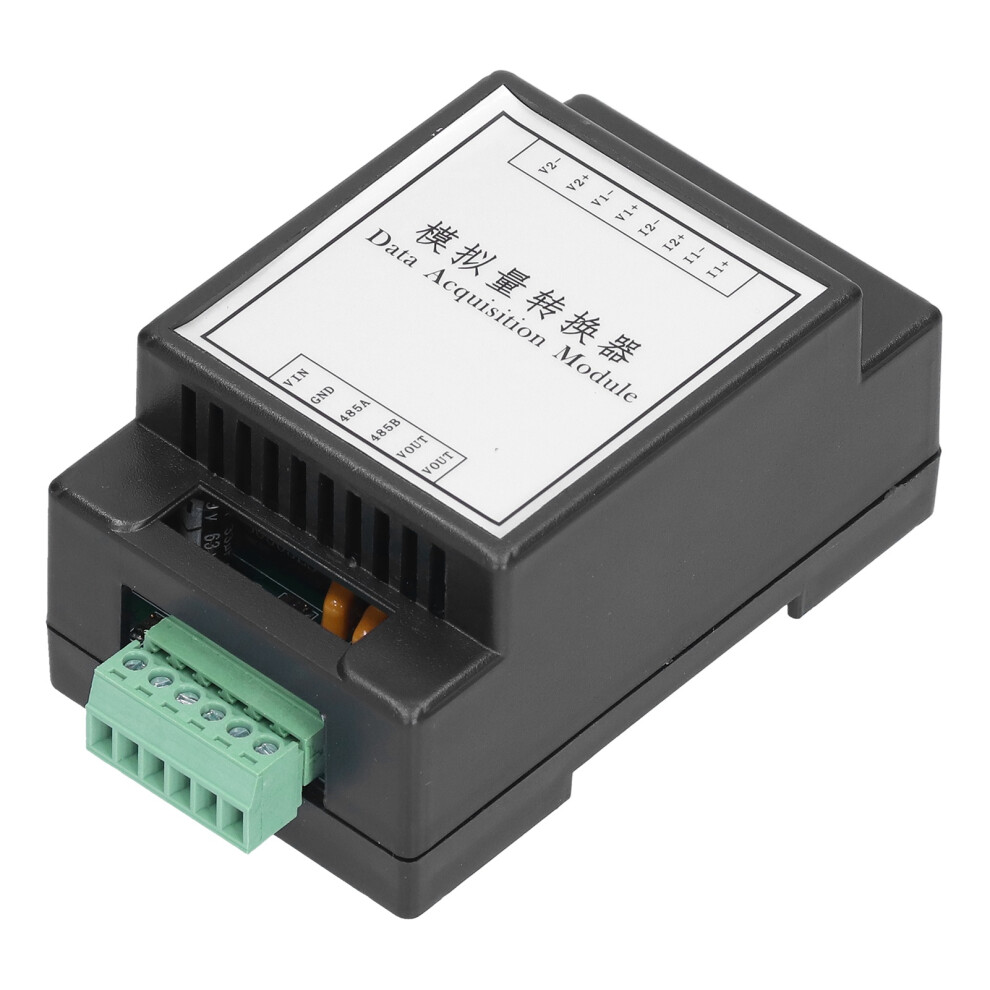

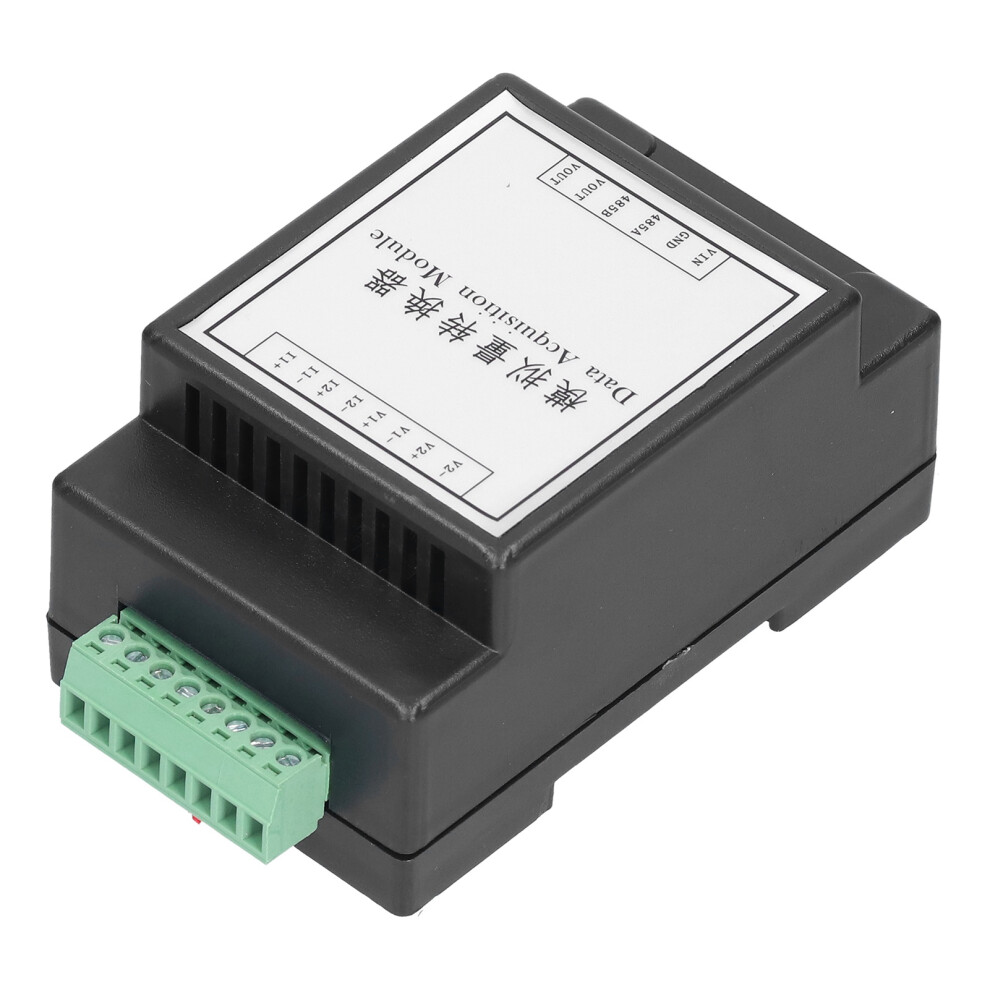

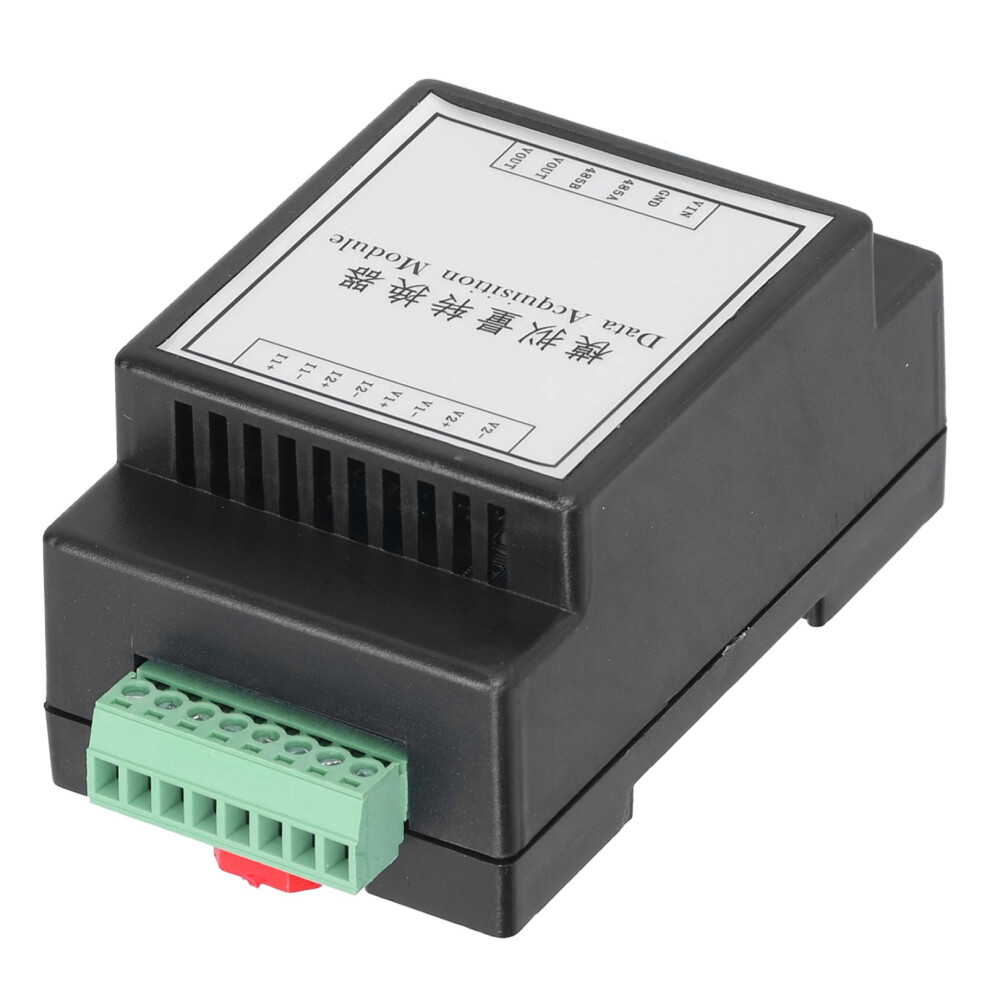

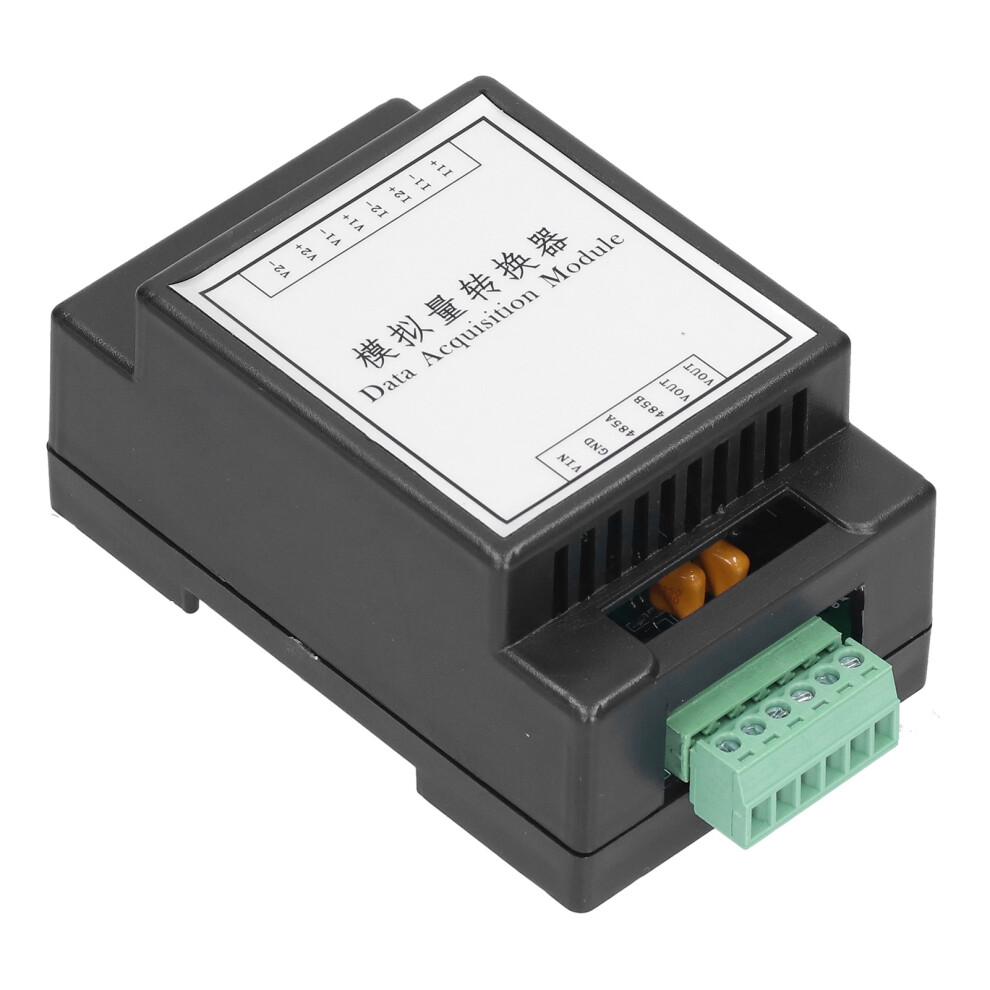

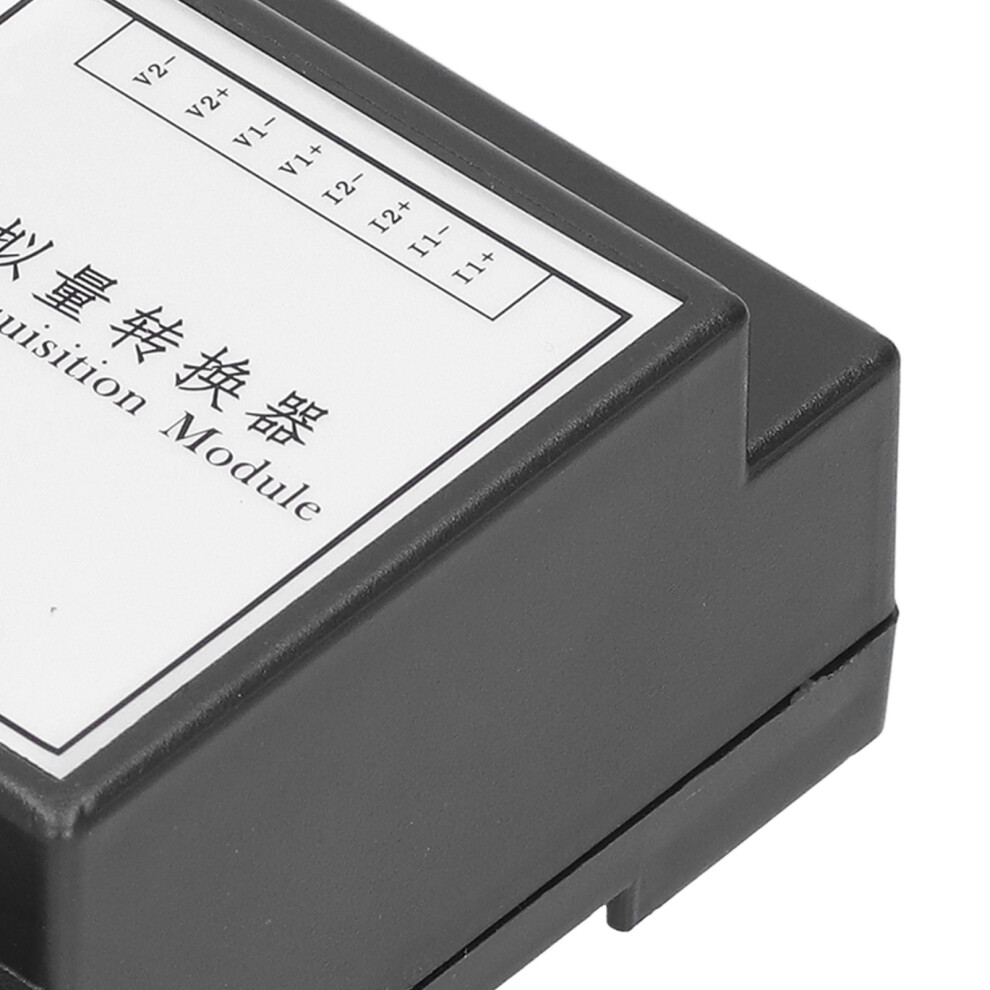

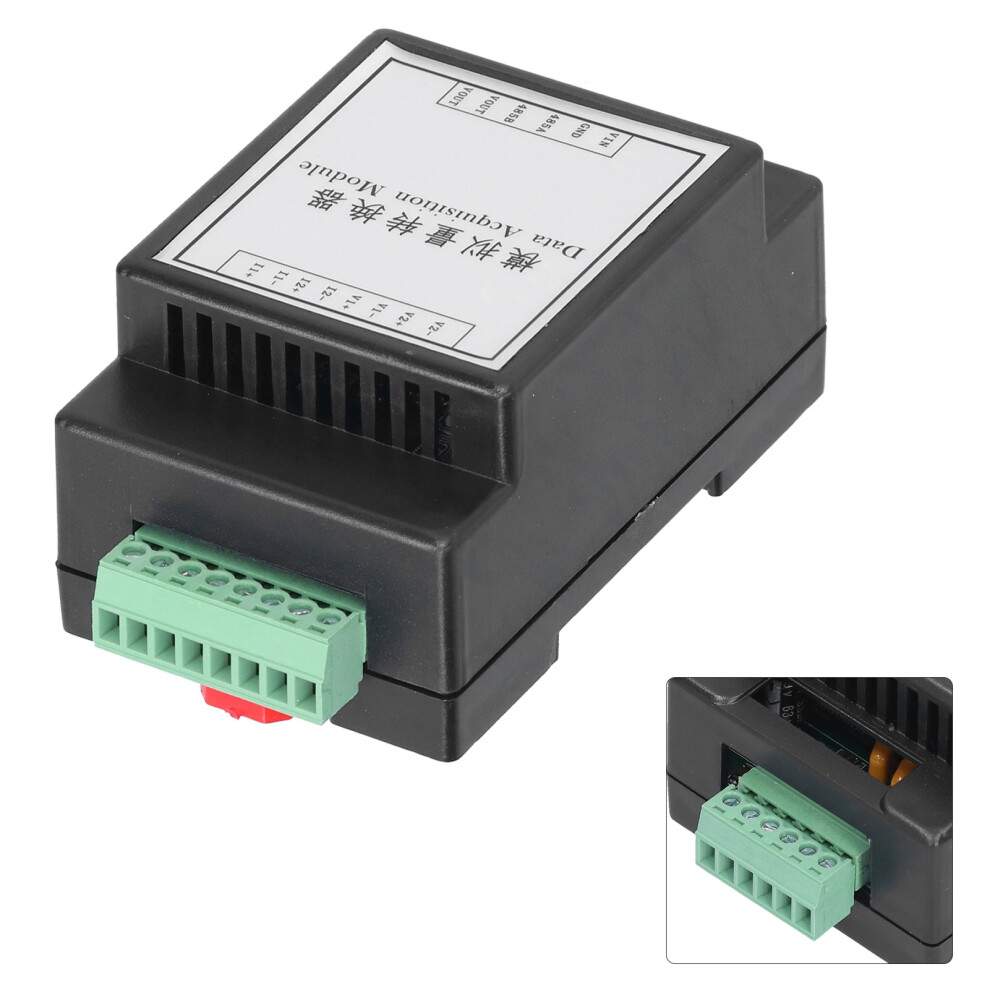

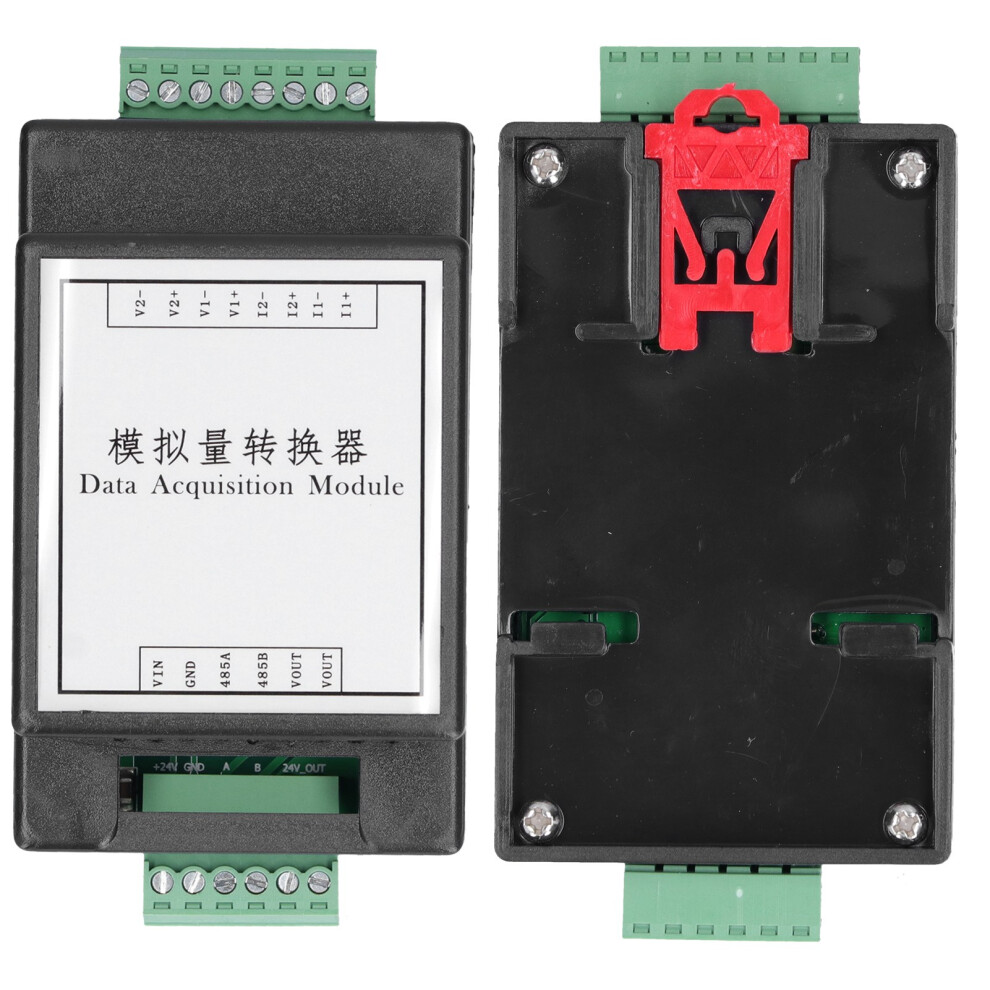

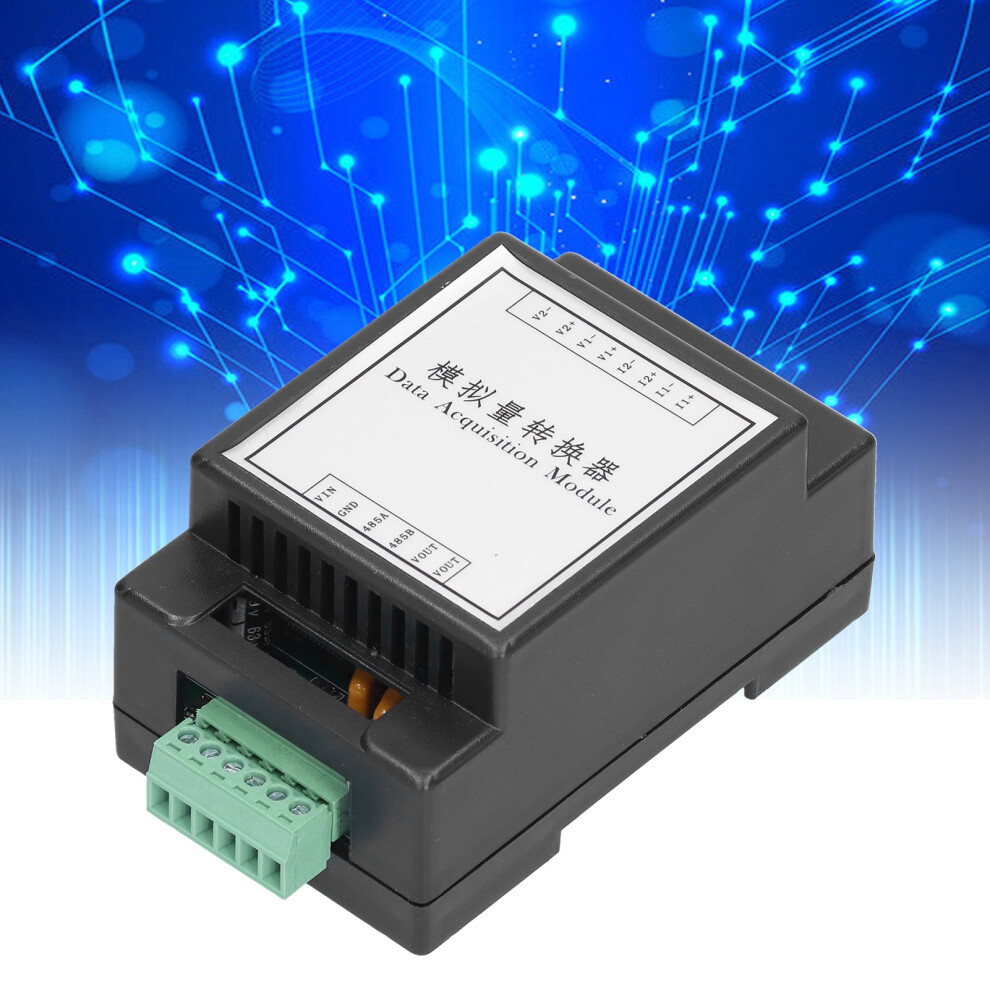

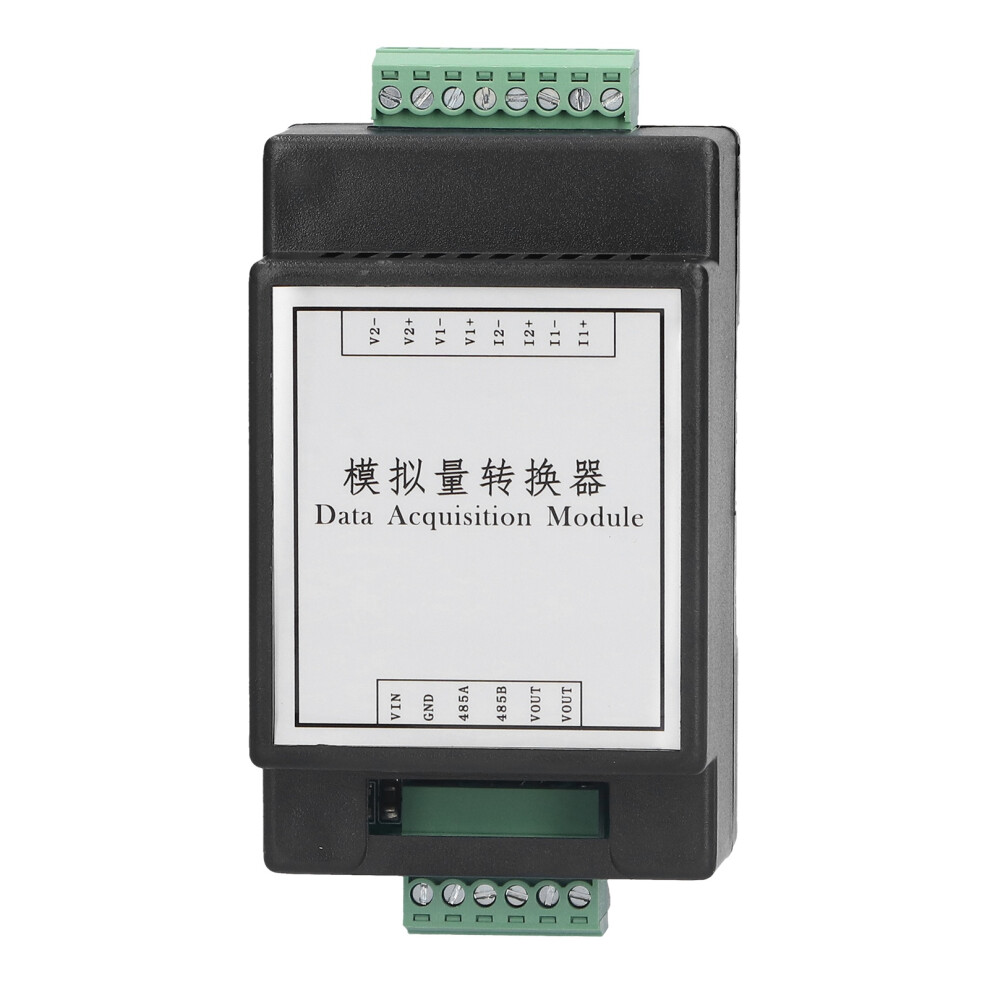

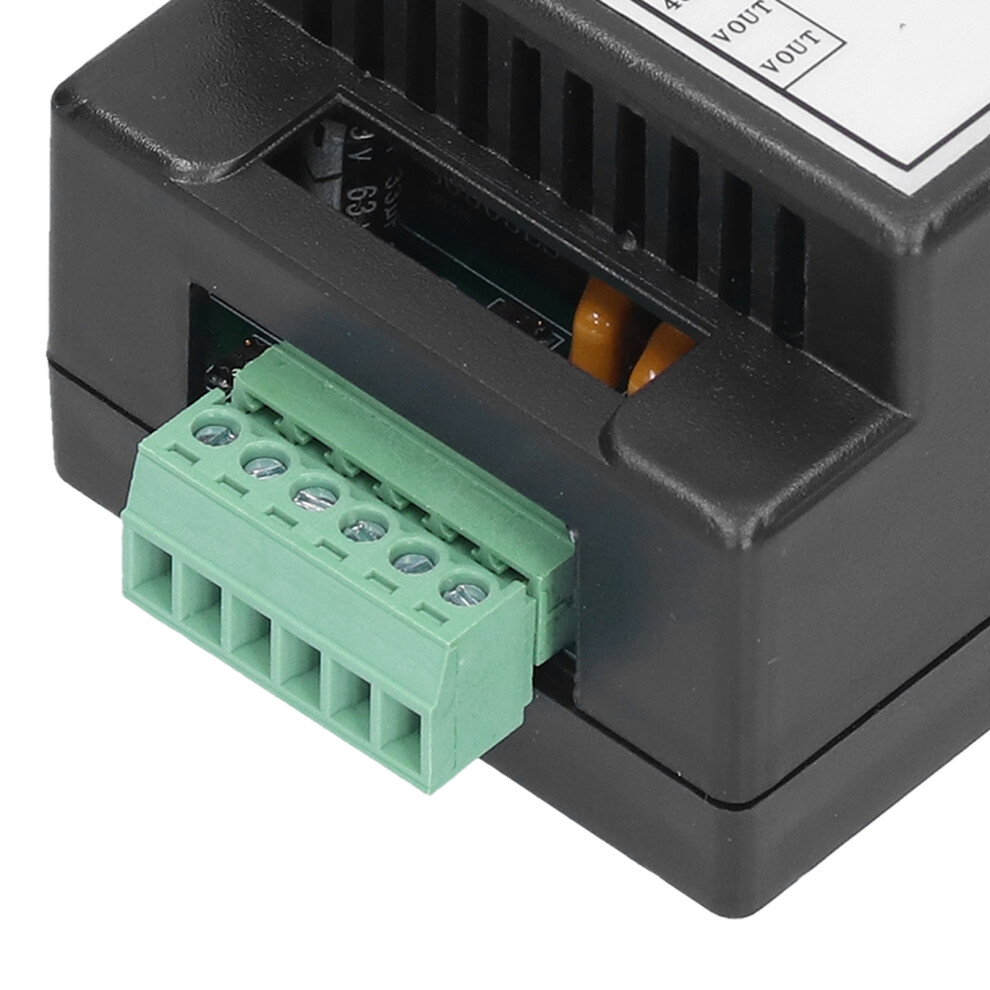

Datenerfassungsmodul 4-Kanal 12-Bit AD

Datenerfassungsmodul 4-Kanal 12-Bit AD Beschreibung

Datenerfassungsmodul 4-Kanal 12-Bit AD RS485-Kommunikation Isolierter Analogkonverter Arbeitsspannung 10 V - 30 V



1. Durch die Verwendung des standardmäßigen Modbus-RTU-Protokolls kann es direkt an SPS, DCS und verschiedene inländische Konfigurationssoftware angepasst werden. 2. Die RS485-Kommunikationssignalausgangsschnittstelle verfügt über einen doppelten Schutz vor Überspannung und Überstrom. 3. Eingangssignaltyp und Kommunikationsformat können über die Software des Hostcomputers eingestellt werden und die Strompolarität ist gegen Verpolung geschützt. 4. 4-Kanal-Analogkonverter, kann 2 Kanäle 0-20 mA, 4-20 mA, 2 Kanäle 0-5 V, 0-10 V (vier Arten von analogen Eingangssignalen) eingeben, analoge Signaldaten eingeben und über eine isolierte RS485-Schnittstelle ausgeben. 5. Signaleingang und elektrisches RS485-Kommunikationssignal sind voneinander isoliert, wodurch verschiedene Störungen im seriellen Modus und im Gleichtakt wirksam unterdrückt, die Datengenauigkeit sichergestellt und auch der zuverlässige Betrieb des Moduls sichergestellt wird.

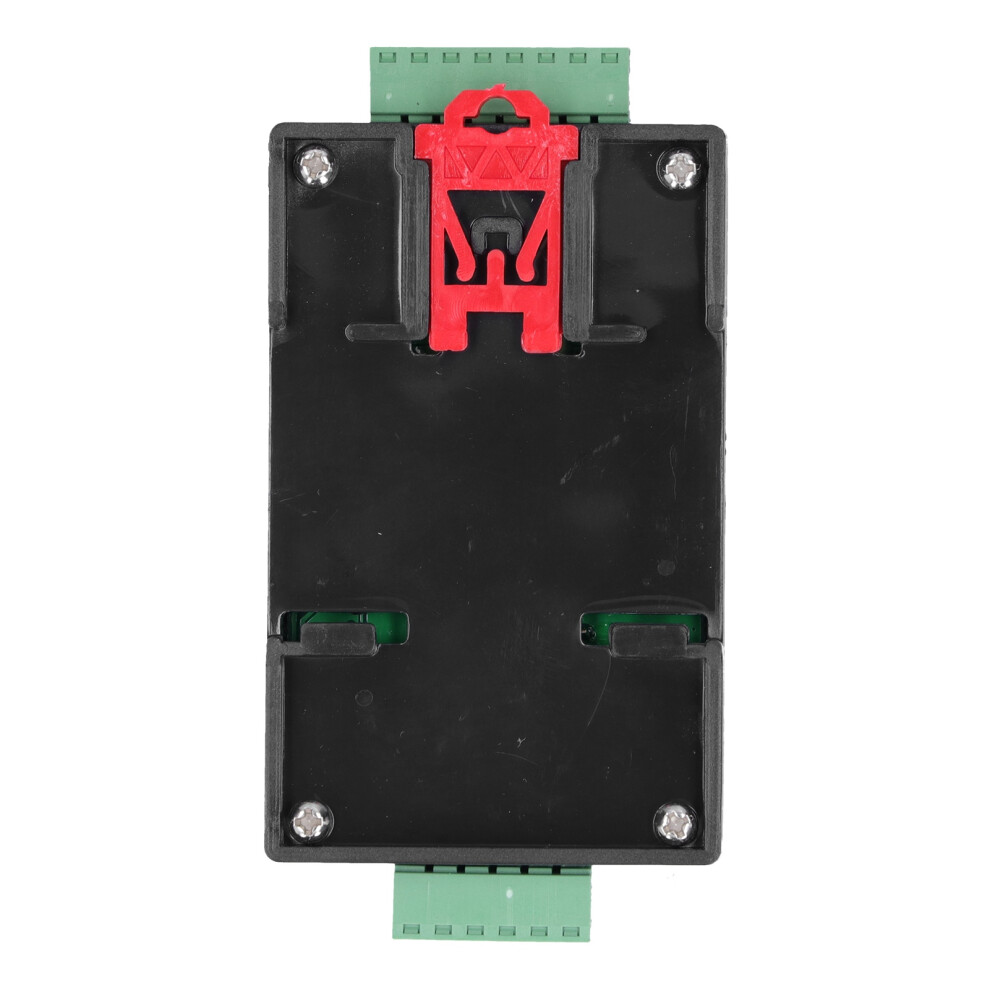

Artikeltyp: Datenerfassungsmodul Material: Harz Modell: WDAM485 Elektrische Parameter: Signaleingang 1. Eingangssignal: 4 analoge Eingänge 2. Eingangssignaltyp: 0-20 mA, 4-20 mA, 0-5 V, 0-10 V, vier analoge Signale 3. Abtastrate: 4 Kanäle werden alle 1 ms erfasst 4. Auflösung: 12-Bit AD 5. Genauigkeit: Spannung 0,5 %, Strom 0,5 % 6. Isolationsspannungsschutz: 1500 V RS485-Kommunikationsausgang 1. Kommunikationsprotokoll: MODBUS-RTU 2. Schnittstellentyp: Isolierte RS485-Kommunikation, die Ausgangsschnittstelle bietet doppelten Schutz vor Überspannung und Überstrom 3. Baudrate: 4800, 9600, 19200, 38400, 57600, Standardwert: 9600 4. Prüfziffer: Keine Prüfung 5. Einstellungsmethode: Moduladresse kann per Software eingestellt werden 6. Isolierter Spannungsschutz: 1500 V Modulgröße: ca. 88 x 55 x 44 mm / 3,5 x 2,2 x 1,7 Zoll Installationsmethode: 35 Standard-Kartenschienentyp Arbeitsumgebungstemperatur: -10 C bis +55 C Luftfeuchtigkeit: 35-85 % (nicht kondensierend) Stromversorgung: 1. Stromversorgung: 10-30 V Weitbereichsnetzteil, Stromversorgung mit Verpolungsschutz 2. Stromverbrauch: weniger als 1 W Zweck: Umwandlung analoger Werte in digitale Werte



x Konverter
