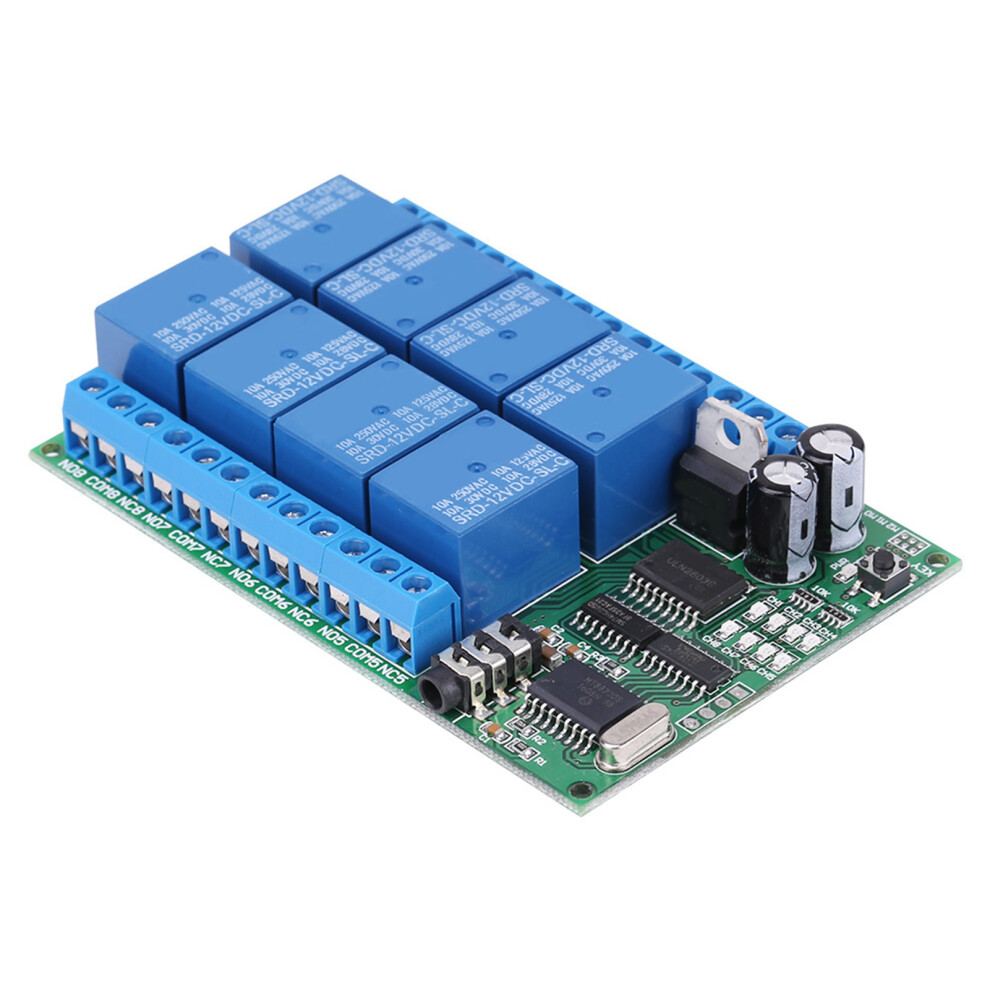

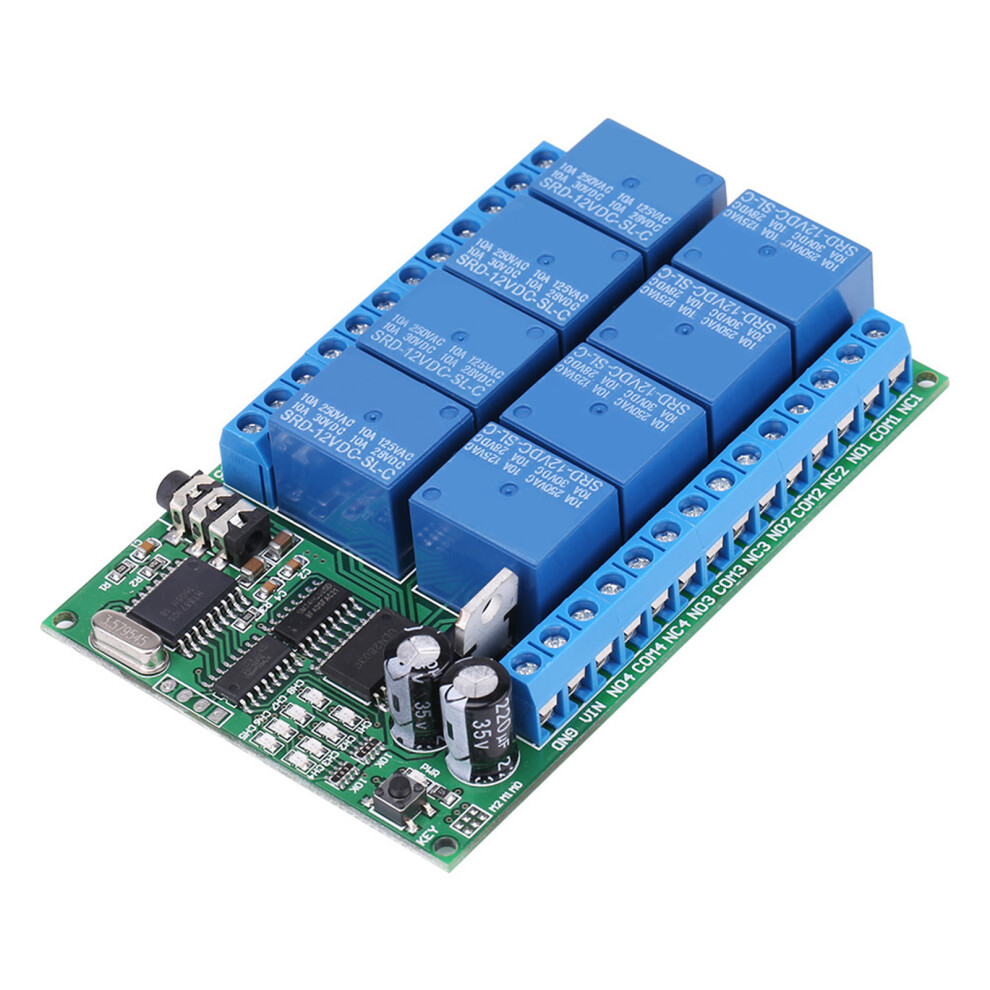

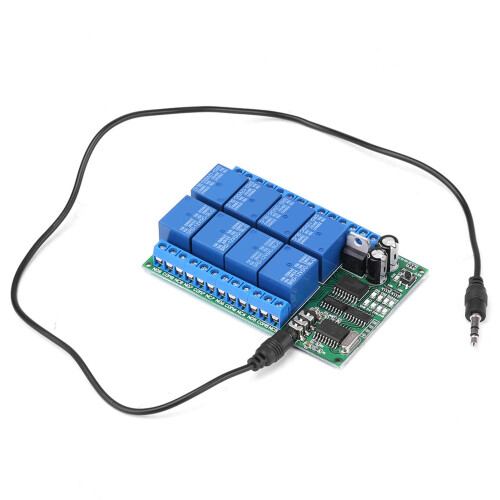

DC 12V 8CH DTMF Relais Telefon-Sprachdecoder Fernschalter

DC 12V 8CH DTMF Relais Telefon-Sprachdecoder Fernschalter Beschreibung

1. Dies ist der DTMF-Audiocontroller mit vier Kanälen; jedes Telefon oder Festnetztelefon mit DTMF-Tastencode kann die Relais des Produkts ferngesteuert öffnen und schließen. 2. Die Mehrheit der Smartphones und Funktionstelefone unterstützt DTMF-Codes. 3. Betriebsspannung: DC 12 V, mit Schutz vor falscher Polung. 4. Standby-Stromverbrauch: 11-13 mA, 1 Relais geöffnet: 44 mA, 2 Relais geöffnet: 77 mA, 3 Relais geöffnet: 110 mA, 4 Relais geöffnet: 140 mA, 5 Relais geöffnet: 170 mA, 6 Relais geöffnet: 197 mA, 7 Relais geöffnet: 223 mA, 8 Relais geöffnet: 247 mA. 5. Acht Betriebsmodi: Nicht-schaltend (Momentan), selbstschaltend (Toggle), gegenseitig verriegelnd (Latch), Verzögerung 5/20/60/120/250 Sekunden.
Eigenschaften:
Dies ist der DTMF-Audiocontroller mit vier Kanälen; jedes Telefon oder Festnetztelefon mit DTMF-Tastencode kann die Relais des Produkts ferngesteuert öffnen und schließen.
Die Mehrheit der Smartphones und Funktionstelefone unterstützt DTMF-Codes.
Betriebsspannung: DC 12 V, mit Schutz vor falscher Polung.
Standby-Stromverbrauch: 11-13 mA, 1 Relais geöffnet: 44 mA, 2 Relais geöffnet: 77 mA, 3 Relais geöffnet: 110 mA, 4 Relais geöffnet: 140 mA, 5 Relais geöffnet: 170 mA, 6 Relais geöffnet: 197 mA, 7 Relais geöffnet: 223 mA, 8 Relais geöffnet: 247 mA.
Acht Betriebsmodi: Nicht-schaltend (Momentan), selbstschaltend (Toggle), gegenseitig verriegelnd (Latch), Verzögerung 5/20/60/120/250 Sekunden.
Der Standard-Steuerbefehl ist 1/2/3/4/5/6/7/8. Beispiel: Wählen Sie 1, um Relais 1 zu steuern; wählen Sie 2, um Relais 2 zu steuern; wählen Sie 3, um Relais 3 zu steuern; wählen Sie 4, um Relais 4 zu steuern. Die Steuerbefehle können auf beliebige 1- bis 4-stellige Zahlen geändert werden.
Spezifikationen:
Modell: AD22A08
Betriebsspannung: DC 12 V
Abmessungen: Ca. 94 62 18 mm / 3,7 2,44 0,7 Zoll
Maximale Last: 10 A / 250 V AC, 10 A / 125 V AC, 10 A / 30 V DC, 10 A / 28 V DC, 10 A / 12 V DC
Anleitung:

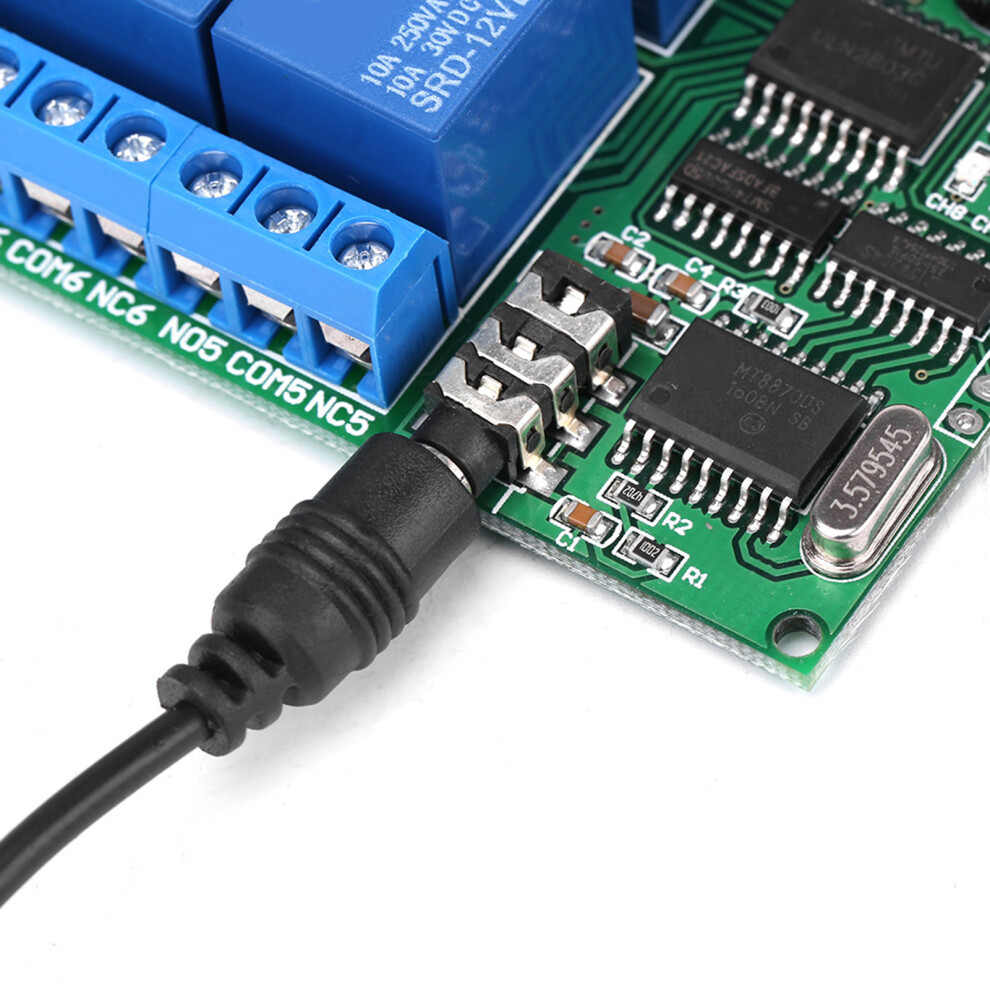

Sie benötigen zwei Telefone: eines als Empfänger (Telefon_1) und das andere als Sender (Telefon_2); Telefon_1 wird über ein DTMF-Audiokabel mit 3,5-mm-Anschluss an den Audiocontroller angeschlossen (der Controller muss mit Strom versorgt werden), und dann wählen Sie Telefon_2 (kann ein Festnetztelefon sein) die Nummer von Telefon_1. Sobald Telefon_1 abgenommen wird, sind die beiden Telefone verbunden. Wählen Sie dann mit dem Tastenfeld von Telefon_2 die Ziffern 1/2/3/4/5/6/7/8, um die 8 Relais zu steuern.
Vorsicht:
1. Der DTMF-Audiocontroller muss mit einer stabilen DC-12-V-Stromversorgung betrieben werden (empfohlen wird ein Netzteil mit mindestens 2 A).
2. Zur Fernsteuerung des Controllers über ein Mobiltelefon muss der Empfänger über eine 3,5-mm-Audio-Schnittstelle verfügen; der Sender kann ein Mobiltelefon oder ein Festnetztelefon sein.
3. Das Telefon als Empfänger muss einen Ton ausgeben (nicht stummgeschaltet), andernfalls werden die Relais nicht gesteuert.
Glossar:
NO:
Normal offen
COM:
Gemeinsamer Anschluss
NC:
Normal geschlossen
Relais öffnen: COM mit NO verbunden, NC getrennt.
Relais schließen: COM von NO getrennt, NC mit COM verbunden.
Nicht-schaltend (Momentan): Wählen Sie 1 (2/3/4 ist gleich), Relais 1 "öffnet", Relais schließt nach 1 Sekunde Verzögerung.
Selbstschaltend: Wählen Sie 1, Relais 1 "öffnet"; wählen Sie 1 erneut, Relais 1 "schaltet aus", und so weiter.
Gegenseitig verriegelnd: Wählen Sie 1, Relais 1 "öffnet", andere Relais "aus"; wählen Sie 2, Relais 2 "öffnet", andere Relais "aus", und so weiter.
"Verzögerung": Wählen Sie 1, Relais 1 "öffnet", Relais 1 "schließt" nach einer bestimmten Zeit.
Modusauswahl:
Acht Betriebsmodi; der elektrische Eisen-Jumper (siehe Bild oben) auf den Pads.
Schaltplan:
1. Steuerung eines 12-V-Kreises, die Verdrahtung ist unten dargestellt. Die Last "LOAD" kann LED-Leuchten, Ventilatoren, Motoren, Router und andere 12-V-Geräte sein.
2. DC 1-110 V oder AC 85-265 V Kreis, die Verdrahtung ist unten dargestellt. Die Last "LOAD" kann LED-Leuchten, Ventilatoren, Motoren und andere Geräte mit verschiedenen AC- und DC-Spannungen sein.

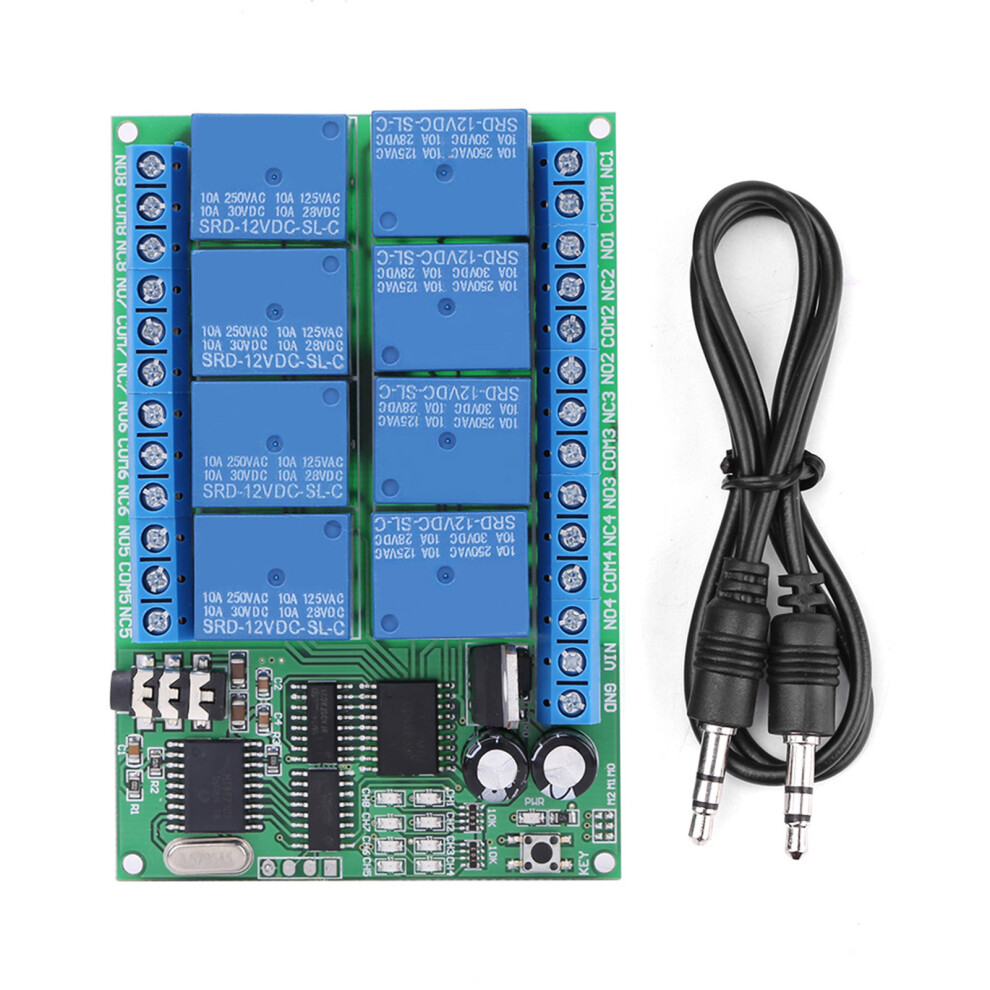

Paketumfang:
1 Relaismodul
1 3,5-mm-Audiokabel
