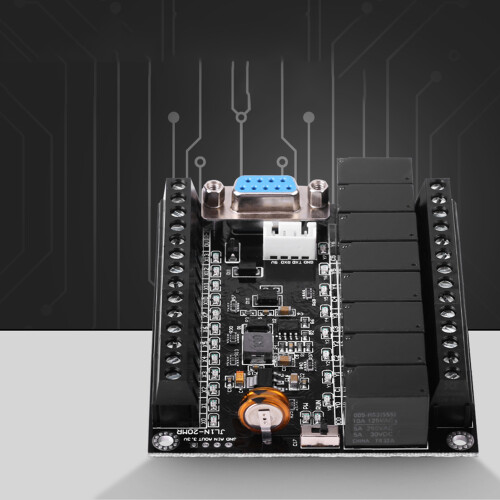

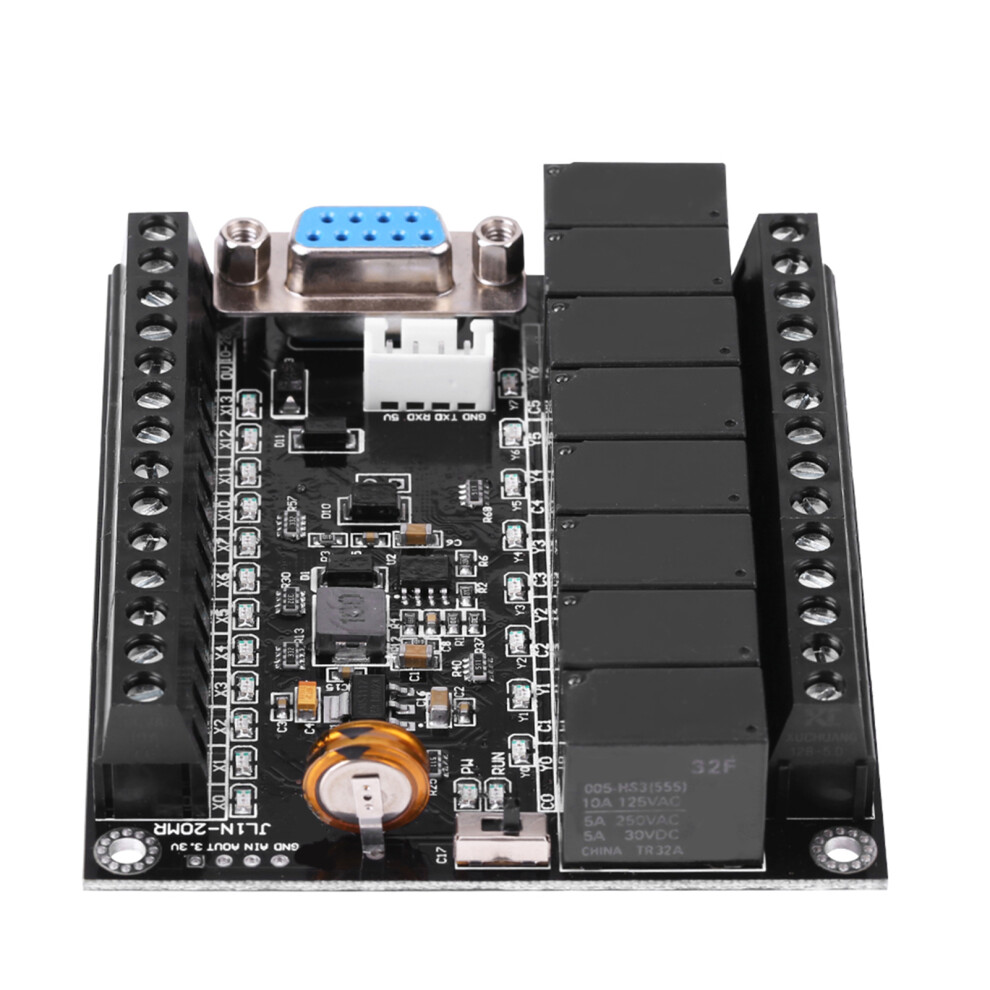

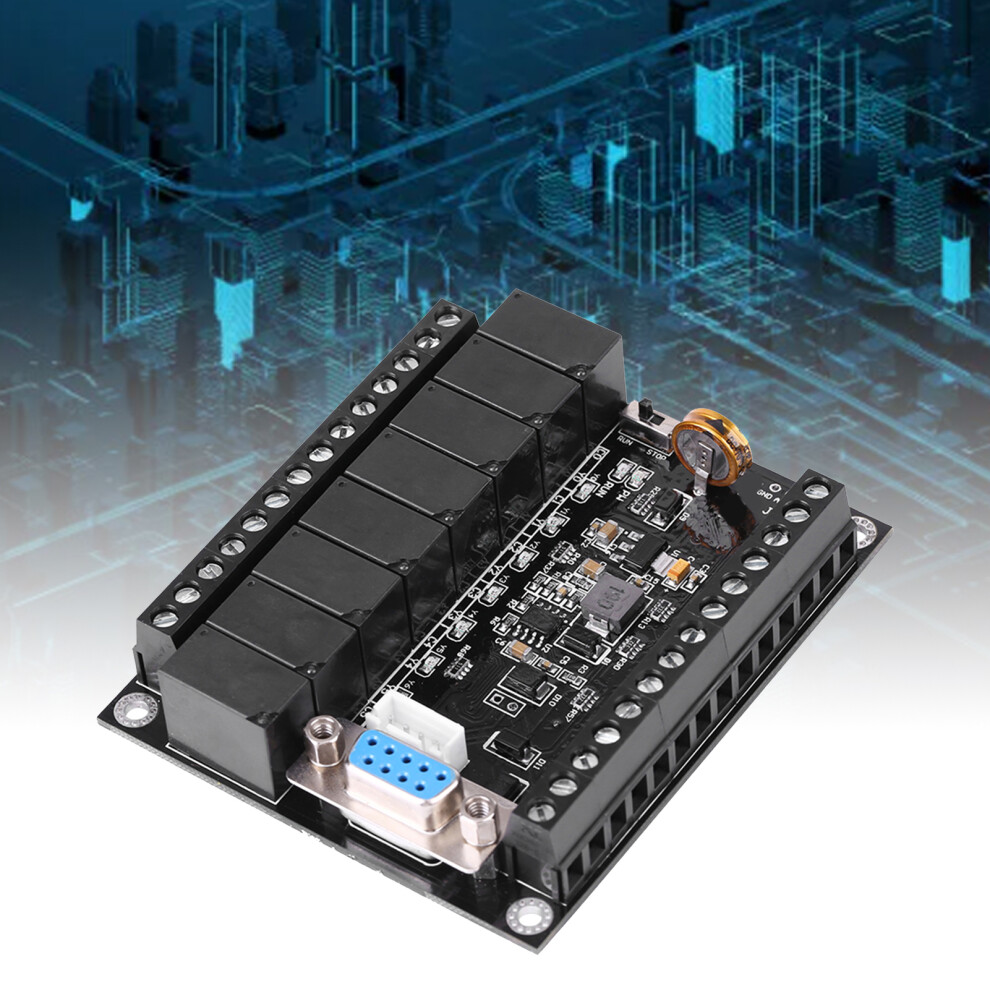

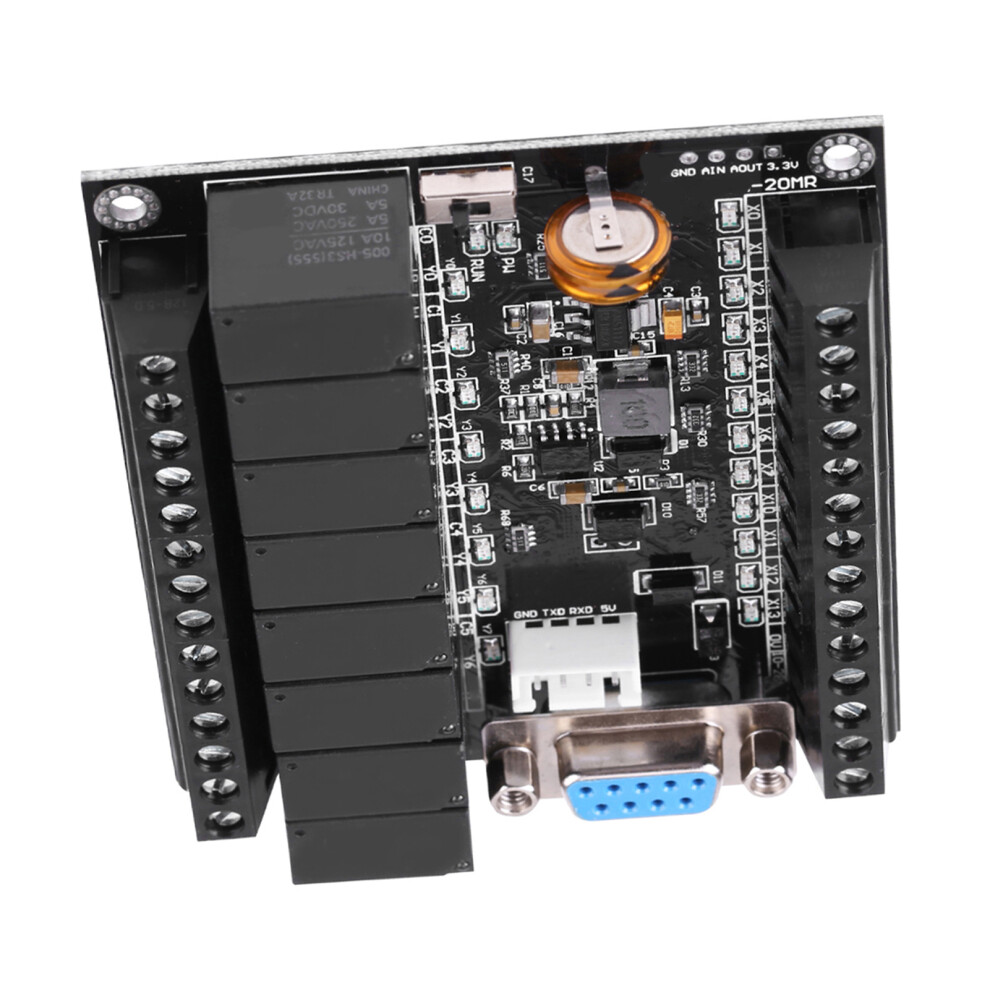

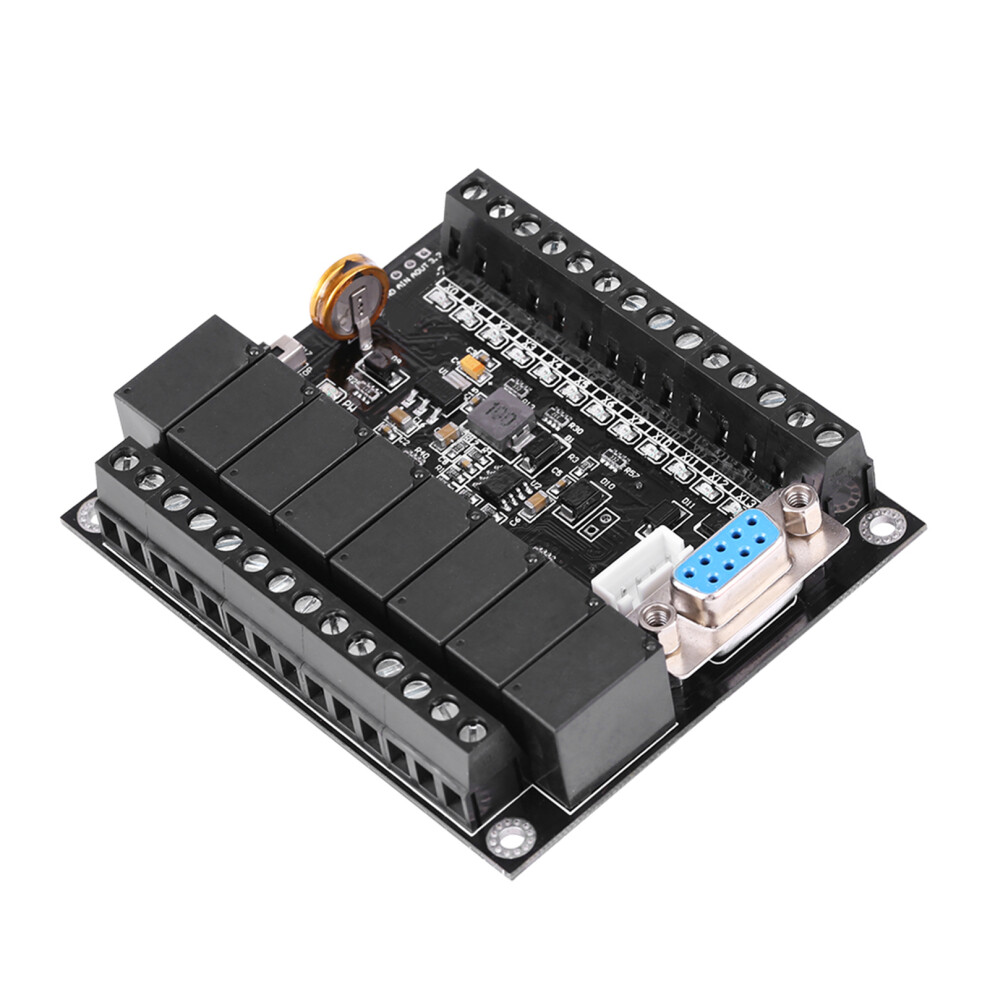

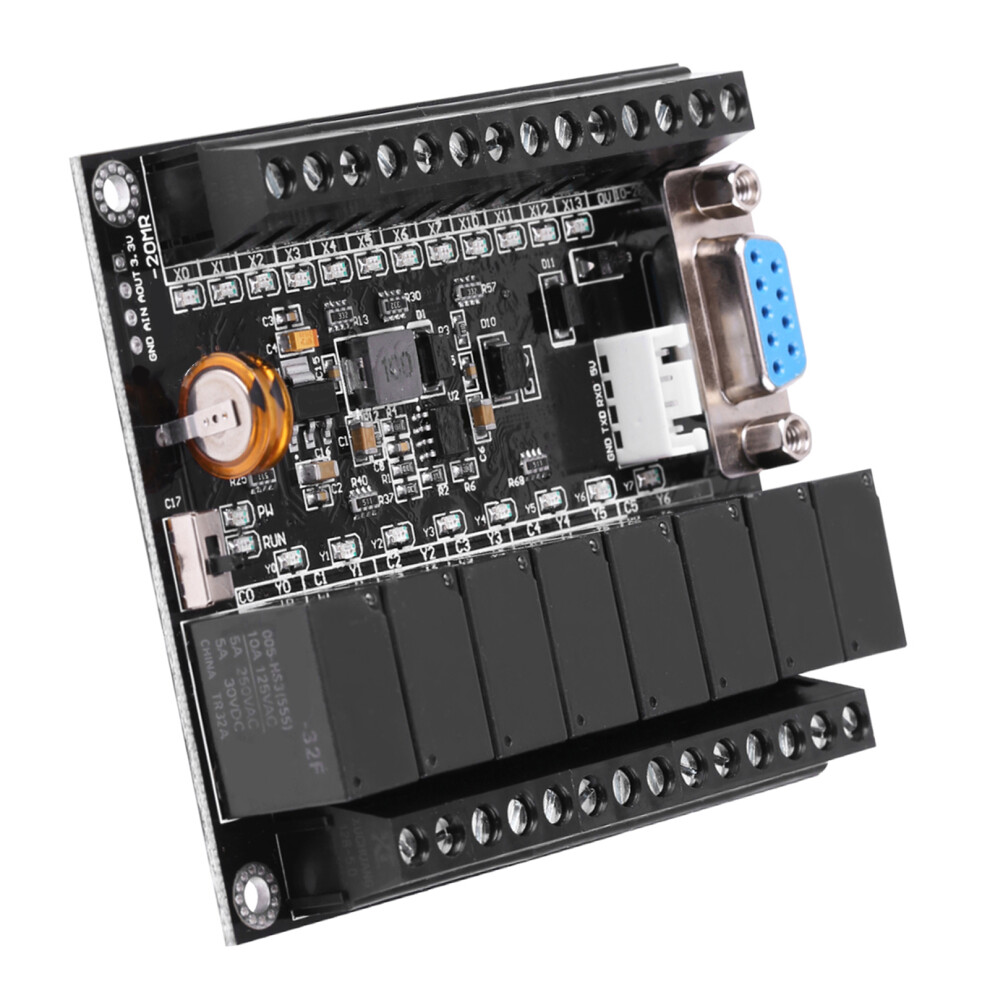

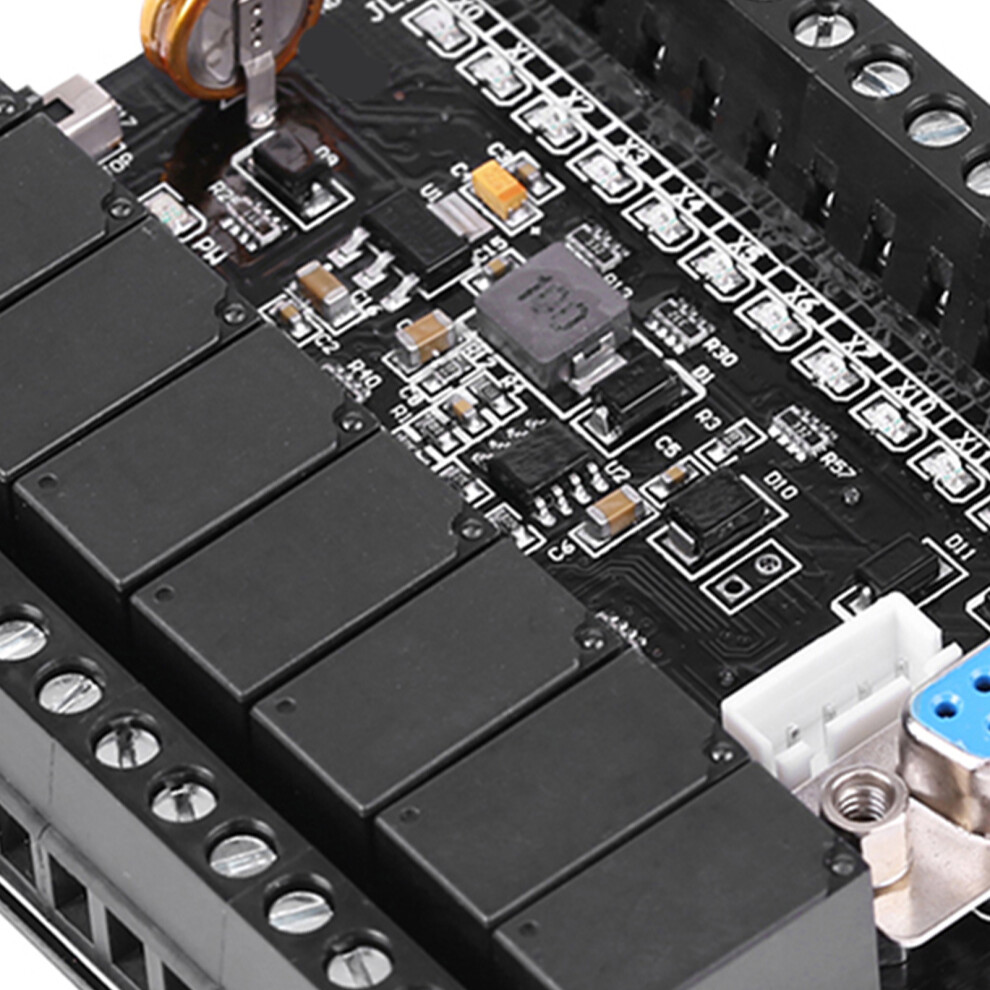

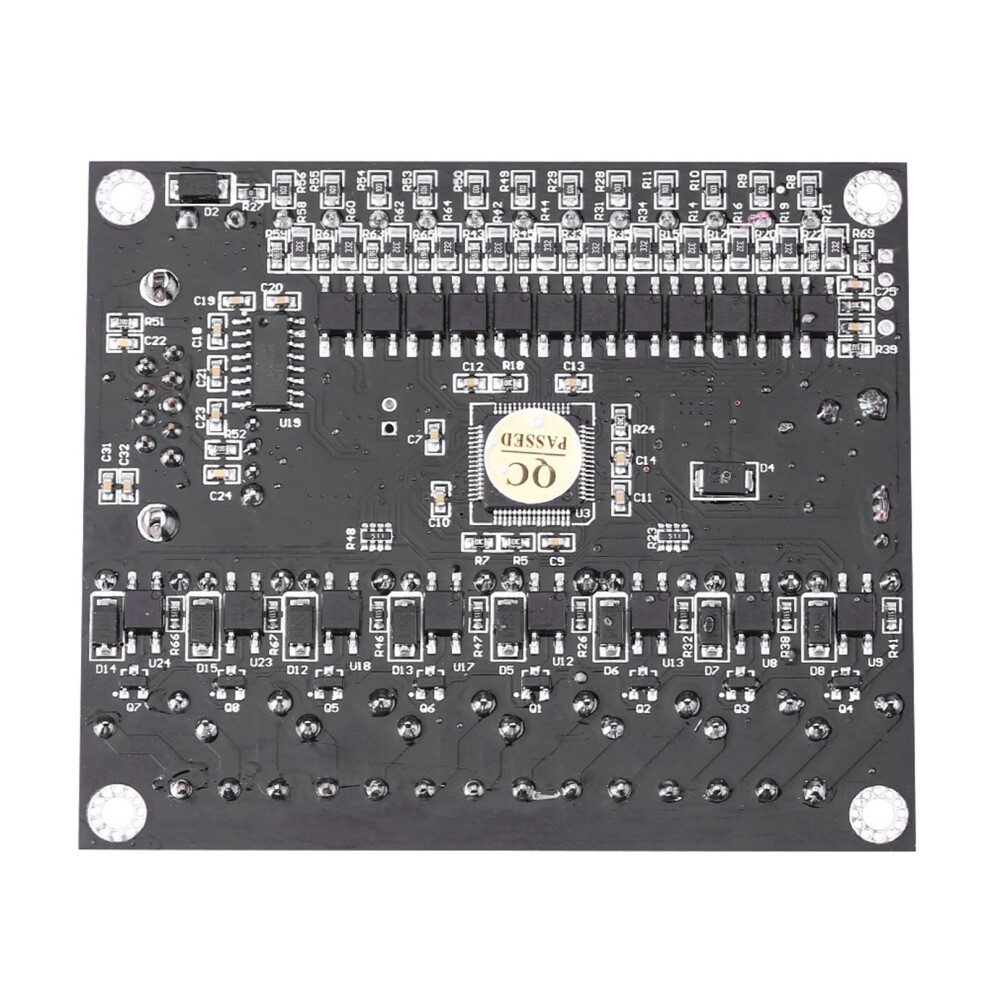

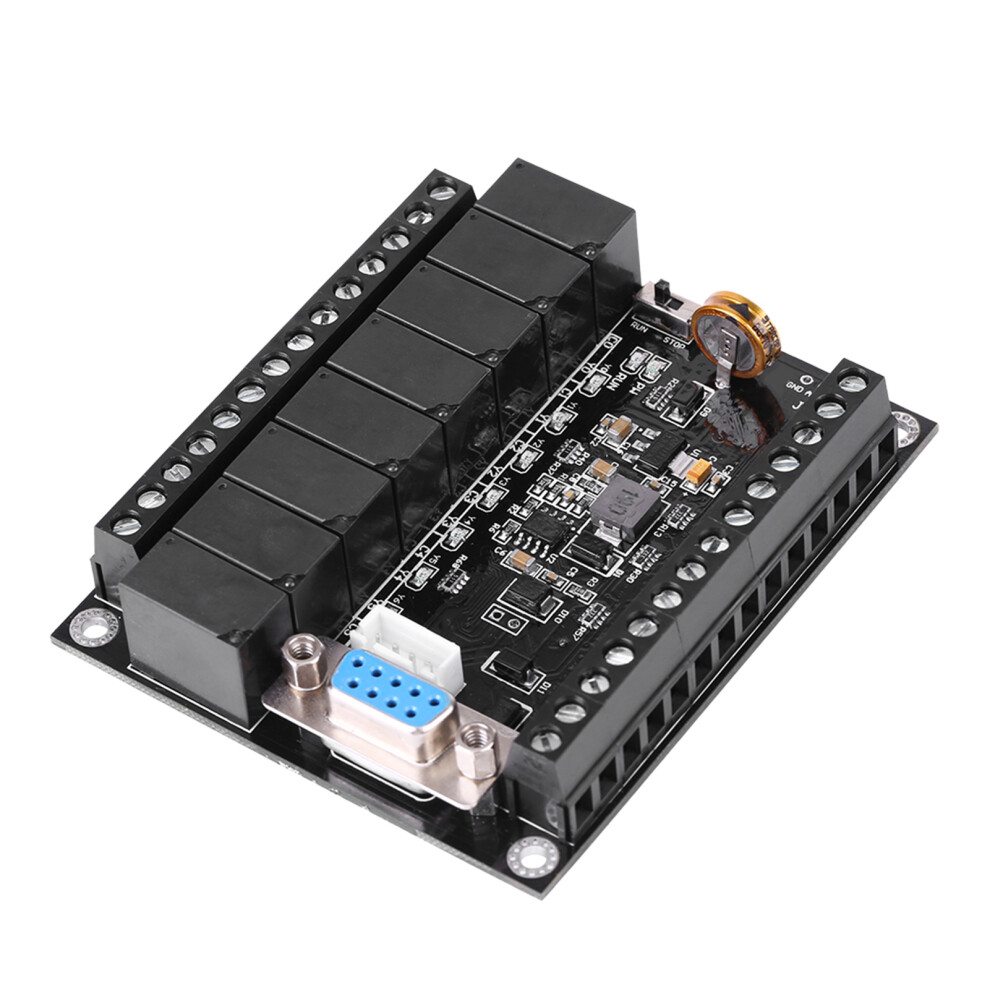

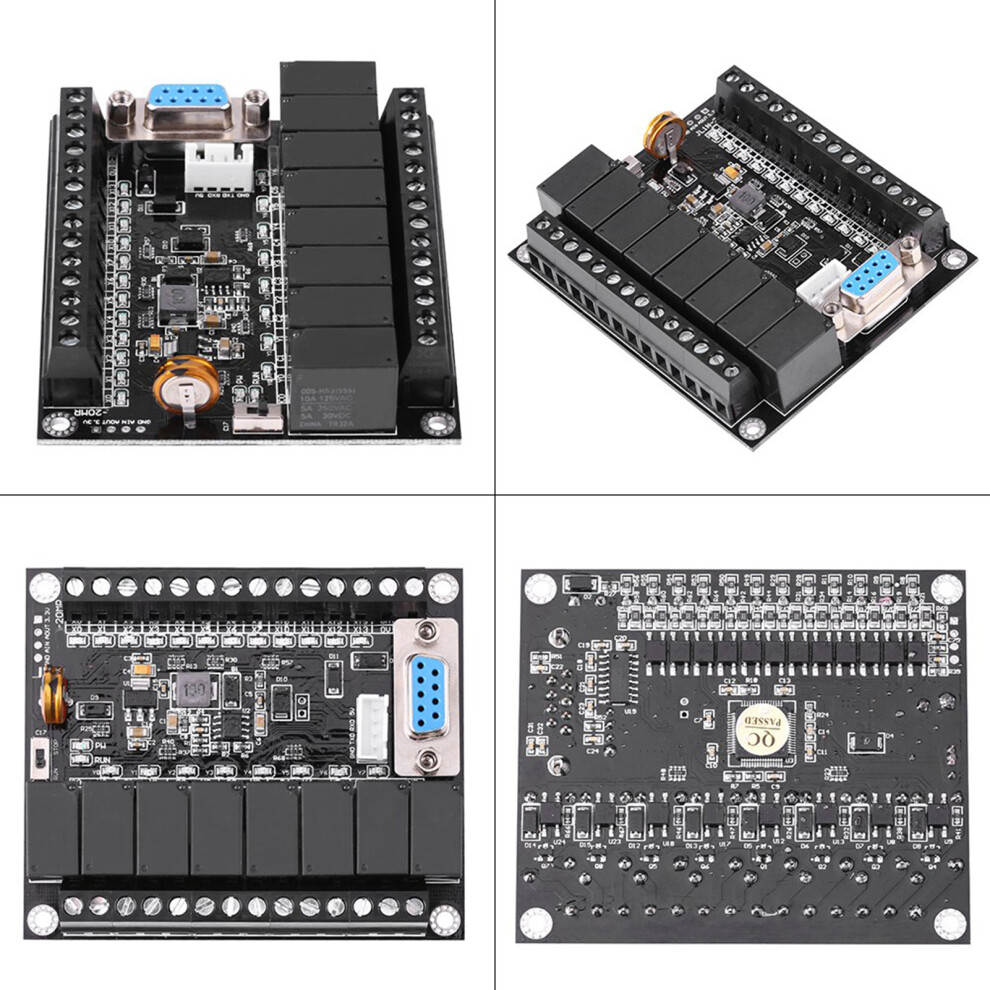

DC 24V FX1N-20MR PLC Steuerplatine 86x73x20mm Programmierbarer Logikcontroller

DC 24V FX1N-20MR PLC Steuerplatine 86x73x20mm Programmierbarer Logikcontroller Beschreibung

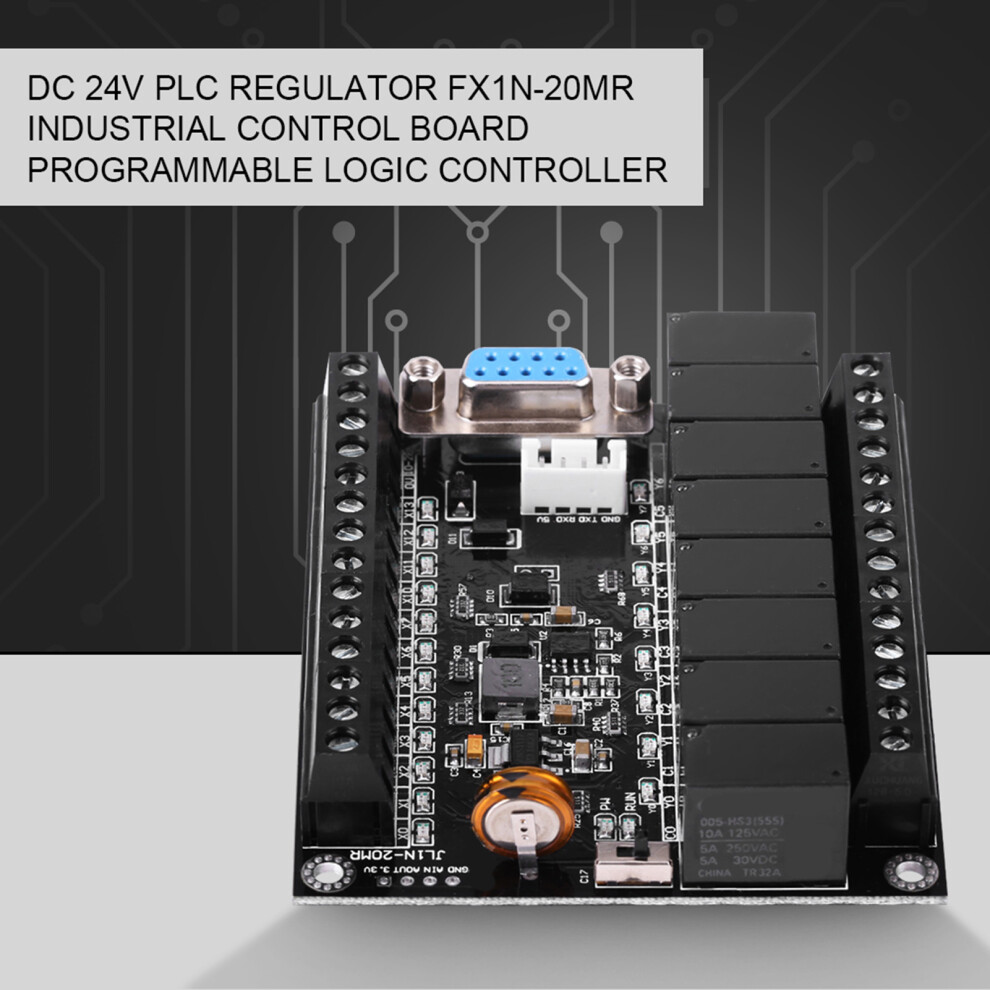

DC 24V PLC Regler FX1N-20MR Industriesteuerungsplatine Programmierbare Logiksteuerung
Eigenschaften:
Dieser programmierbare Logikcontroller verwendet einen industrietauglichen 32-Bit-MCU mit starker Störfestigkeit und schnelleren Geschwindigkeiten.
Premium-Chip, stabile Leistung, Online-Download, Online-Überwachung, automatisches Speichern bei Stromausfall.
Das Programm ist in Leiterlogik programmiert und unterstützt GX-Developer, GX-work2.
Der Programmieranschluss dient zum Hochladen, Herunterladen, Testen und Überwachen des Programms.
Wiederverwendbar, stabil, einfach zu erlernen. Die PLC-Übertragungs-Baudrate beträgt 9600.
Spezifikationen:
Modell: FX1N-20MR
Betriebsspannung: DC 24V
Breite Versorgungsspannung: 10-28VDC
Baudrate: 9600
Programmiersoftware: für GX-Developer, für GX-work2
Abmessung: ca. 86 x 73 x 20 mm / 3,4 x 2,9 x 0,7 Zoll
Gewicht: 120 g
Lieferumfang:
1 x PLC-Platine
Modulfunktion:
Dieses Modul ist programmierbar und kann tausende Funktionen realisieren, arbeitet stabil und zuverlässig, mit integrierter Watchdog-Timer-Schaltung, um einen langen Betrieb des Moduls zu gewährleisten!!!
Einige der üblichen Funktionen sind wie folgt:
Einschalten der Stromversorgung, Relais 1 schließt für N Sekunden und trennt dann Relais 2 für N Sekunden.
Beim Einschalten der Stromversorgung schaltet Relais 1 nach N Sekunden ab, anschließend schließt Relais 2 für N Sekunden und schaltet dann ab.
Wenn die Stromversorgung eingeschaltet wird, erfolgen keine Aktionen bei Relais 1 und 2; bei einem Signal oder Trigger-Taster schließt Relais 1 nach N Sekunden, dann schließt Relais 2 nach N Sekunden, bis zum nächsten Trigger, wiederholt sich der Vorgang.
Mittels Signal 1 und 2 kann die Steuerung beliebig auf Relais 1 und 2 erfolgen.
Bei Signal 1 ist Relais 1 geschlossen, Relais 2 geöffnet; bei Signal 2 ist Relais 1 offen, Relais 2 geschlossen.
Es kann mit NPN-Sensorsignalen verbunden werden, um die Sensor-Programme zu steuern und beliebige Relaissteuerung zu realisieren.
Bei Triggerung von Signal 1 steuert das Relais 1; bei Triggerung von Signal 2 steuert das Relais 2.
Einschalten der Stromversorgung, Steuerung des Motors läuft N Sekunden vorwärts, dann N Sekunden rückwärts, im wiederkehrenden Zyklus.
Bei Signal 1 dreht sich der Motor vorwärts; bei Signal 2 läuft er rückwärts.
Dies sind nur einige Beispiele; die Module können weitaus mehr Funktionen ausführen.
Schneller Eingangspuls C235, C251 kompatibel mit FX1N.
Ausgangsrelais 1A, Nennstrom 5A, kann direkt DC-Magnetventile, AC-Magnetventile, AC-Schütze, AC-Motoren usw. antreiben.
Gebrauchshinweise:

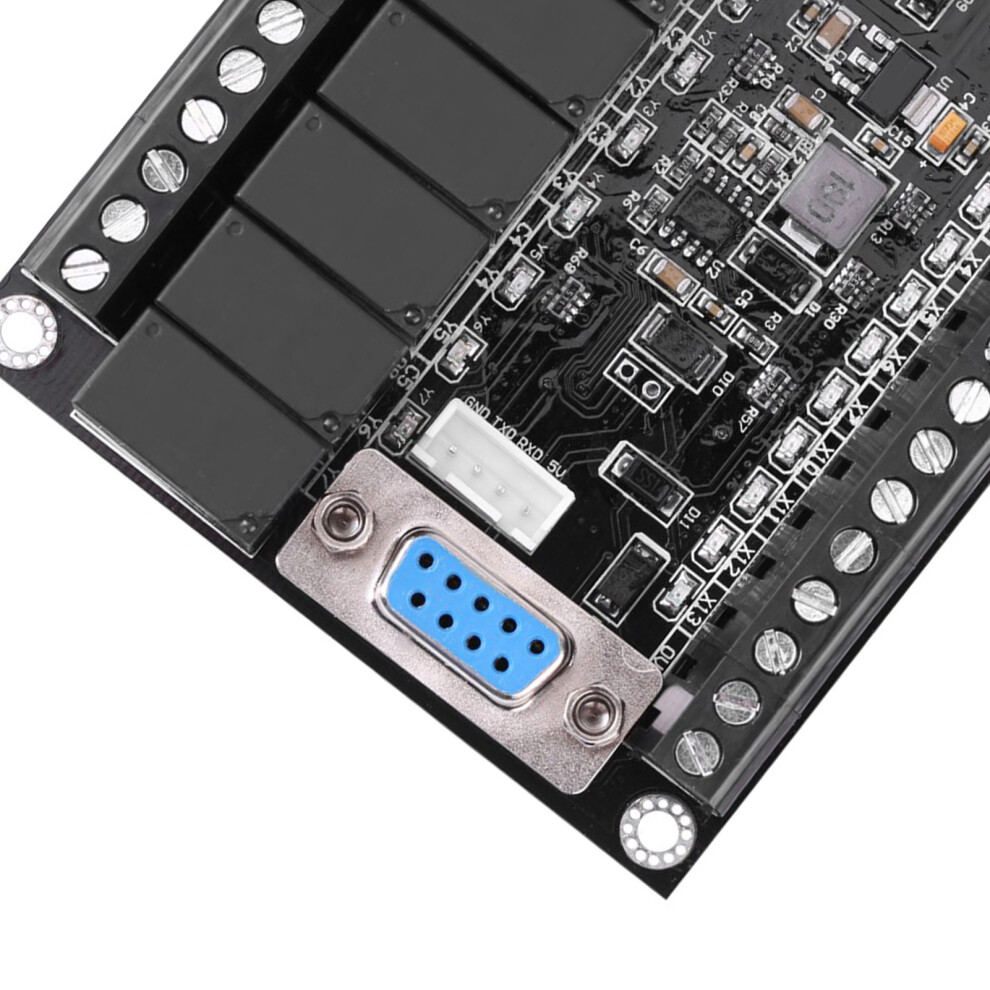

Das PLC verfügt über zwei Programmieranschlüsse. Die 232-Schnittstelle ermöglicht direktes Hochladen der Programme via USB-232-Seriell-Adapter an einen Computer. TTL-Schnittstelle.
Integrierter Analog-Eingang AD, entspricht interner Datenregister D5030 (nicht D8030).
Integrierter Analog-Ausgang DA, entspricht internem Datenregister D5101.
Für die Verbindung mit Touchscreens oder Textanzeigen kann die 232-Programmierschnittstelle verwendet werden.
Assistent
Relais
Normalbetrieb
M0 - M383
　
Halten
Nach Stromausfall
M384-M1535
　
Spezialgebrauch
M8000-M8255
Status
Halten
Verwendung
S0-S999
Timer
100 ms
T0-T199
　
10 ms
T200-T245
　
1 ms
T246-T249
　
100 ms
Aufzeichnung
T250-T255
Zähler
16-Bit
C0-C15 (0-32767)
　
16-Bit (Halten nach Stromausfall)
C16-C199
Schnell
Halten nach Stromausfall
C200-C255
Datenregister
16-Bit
D0-D127
　
16-Bit (Halten nach Stromausfall)
D128-D5029
　
16-Bit
Spezialgebrauch (AD)
D5030 (Ausgangsspannung: 0-10 V)
　
16-Bit
Spezialgebrauch (DA)
D5101 (Ausgangsspannung: 0-3,3 V)
