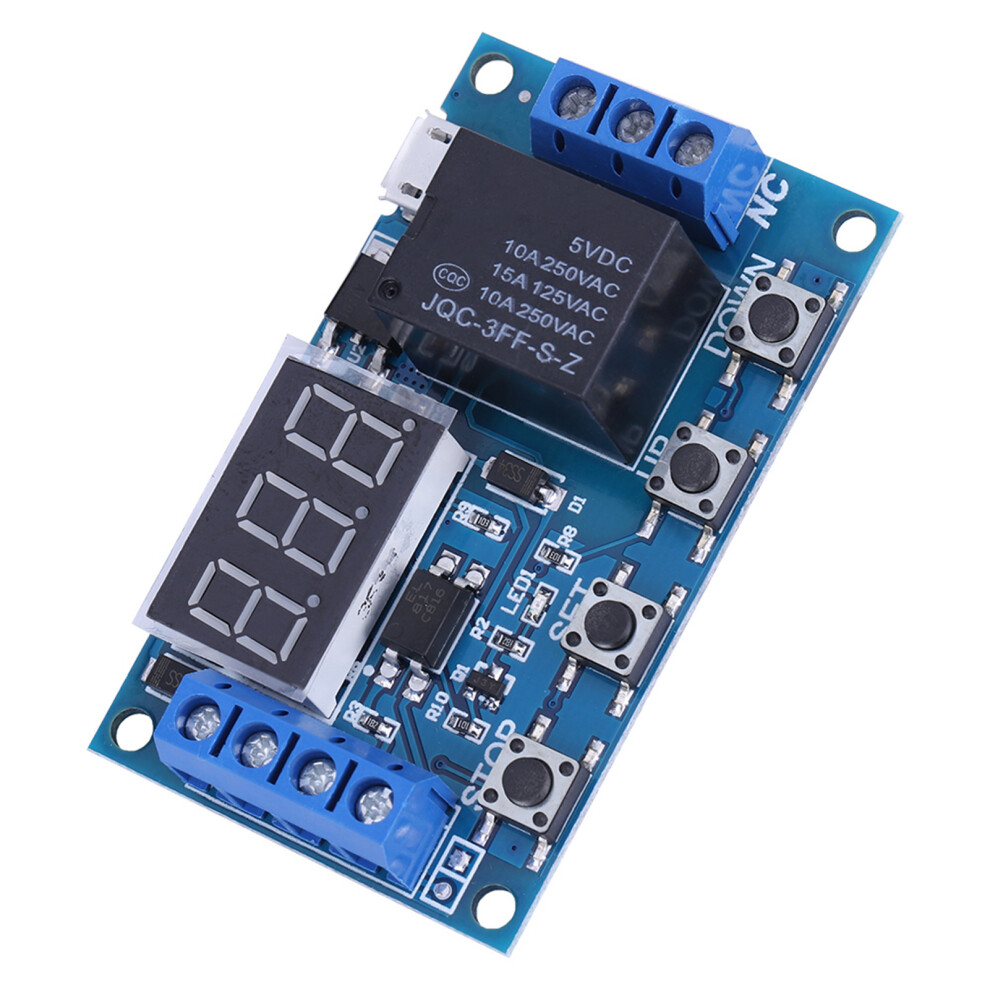

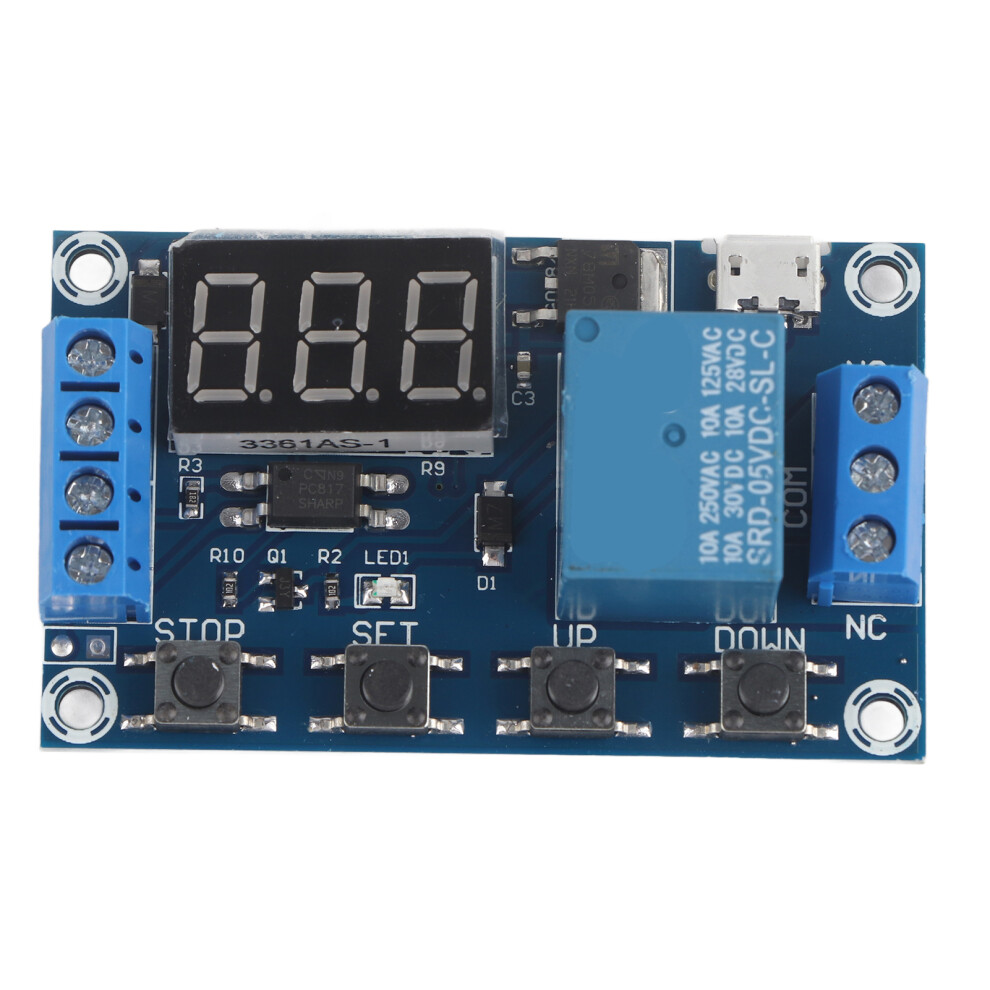

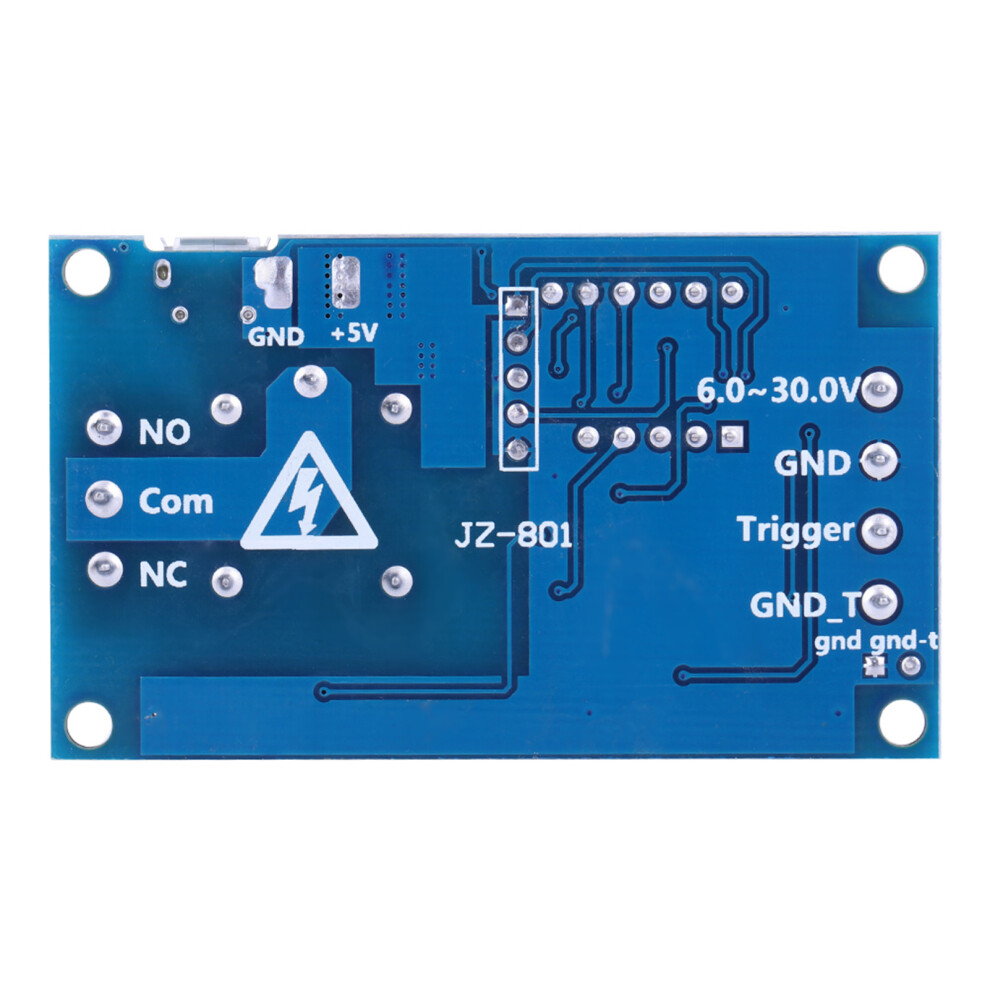

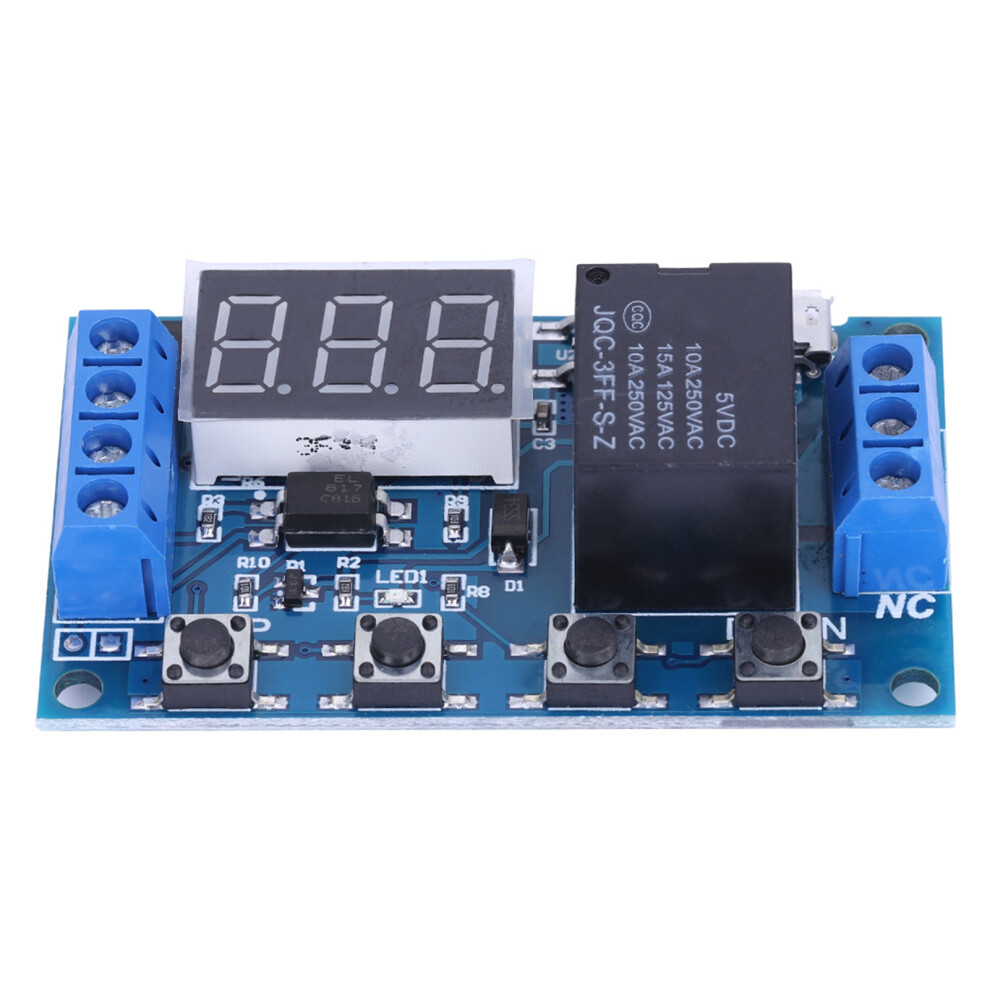

DC 6V~30V Trigger-Verzögerung Ein/Aus Zyklus-Timer Relais-Schaltmodul mit digitaler LED

DC 6V~30V Trigger-Verzögerung Ein/Aus Zyklus-Timer Relais-Schaltmodul mit digitaler LED Beschreibung

DC 6V~30V Trigger-Verzögerung Ein/Aus Zyklus Timer Relaismodul mit Digital-LED-Anzeige Micro USB 5V
Merkmale:

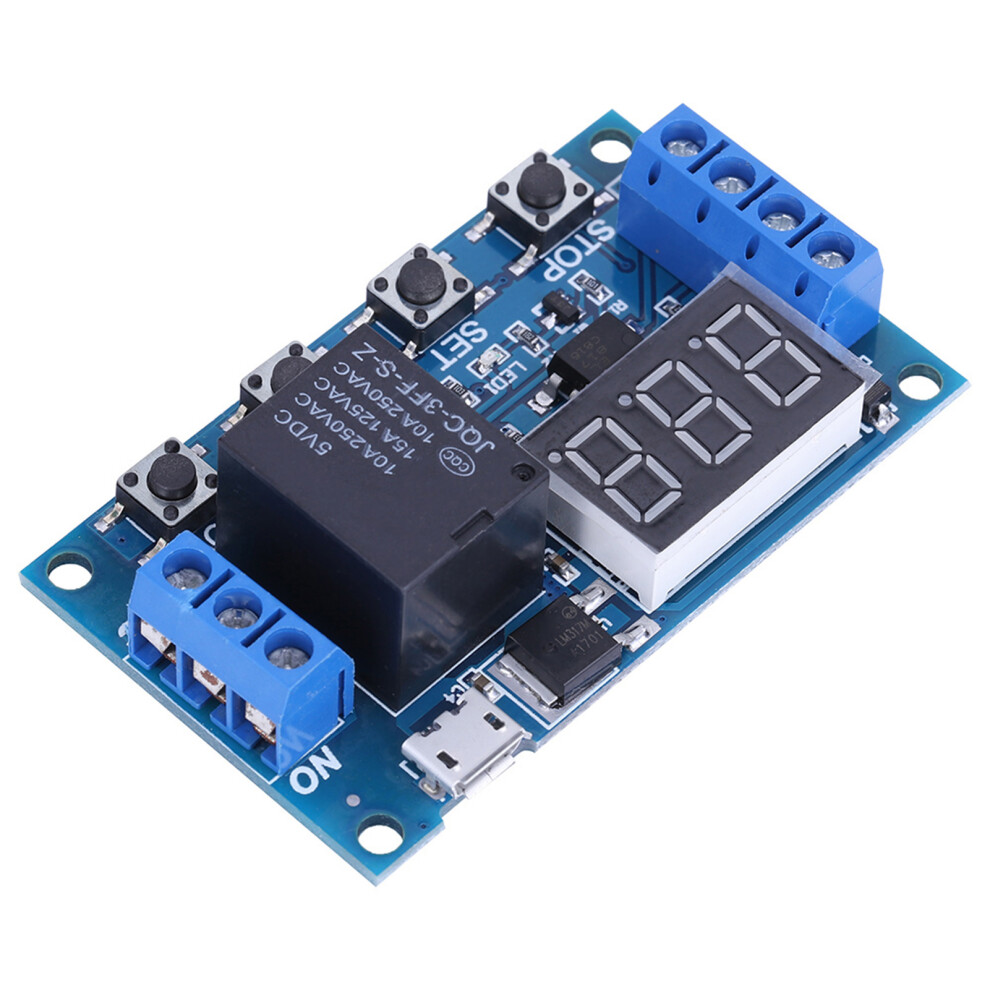

Breitspannungsversorgung von 6V bis 30V DC, unterstützt Micro USB 5V Versorgung, sehr praktisch.
Die Schnittstelle ist klar, einfach und leistungsstark, leicht verständlich und erfüllt fast alle Ihre Anforderungen.
Das Modul unterstützt eine Schutzfunktion bei umgekehrter Eingangsspannung und verfügt über eine STOP-Taste für Notstop-Funktion.
Hinzugefügt wurde ein Ruhemodus, bei dem die Anzeige nach 5 Minuten ohne Betrieb automatisch ausgeschaltet wird; durch Drücken einer beliebigen Taste kann sie aufgeweckt werden.
Sie können verschiedene OP-, CL- und LOP-Parameter einstellen; diese Parameter sind unabhängig voneinander und werden jeweils separat gespeichert.
Alle Einstellungen werden automatisch gespeichert, falls die Stromversorgung unterbrochen wird.
Mit optischer Kopplungsentkopplung, verbessertes Störungsriegeln, industrietaugliche Leiterplatte.

Technische Daten:
Spannung: 6V~30V (unterstützt Micro USB 5V)
Ruhe-Strom: 20mA
Betrieb-Strom: 50mA
Betriebstemperatur: -40C bis 85C

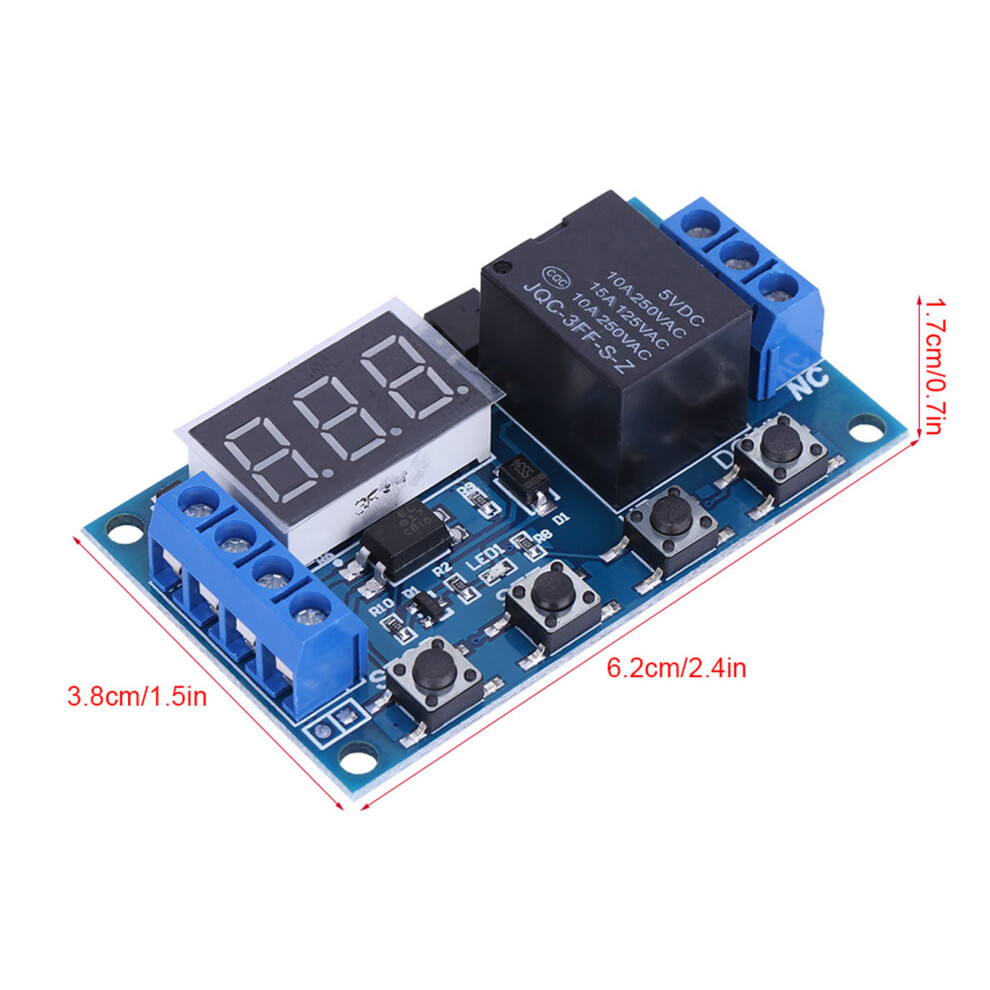

Größe: ca. 6,23,81,7cm / 2,441,490,67"
Zeitschaltbereich: 0,1 Sekunden bis 999 Minuten (stufenlos einstellbar)

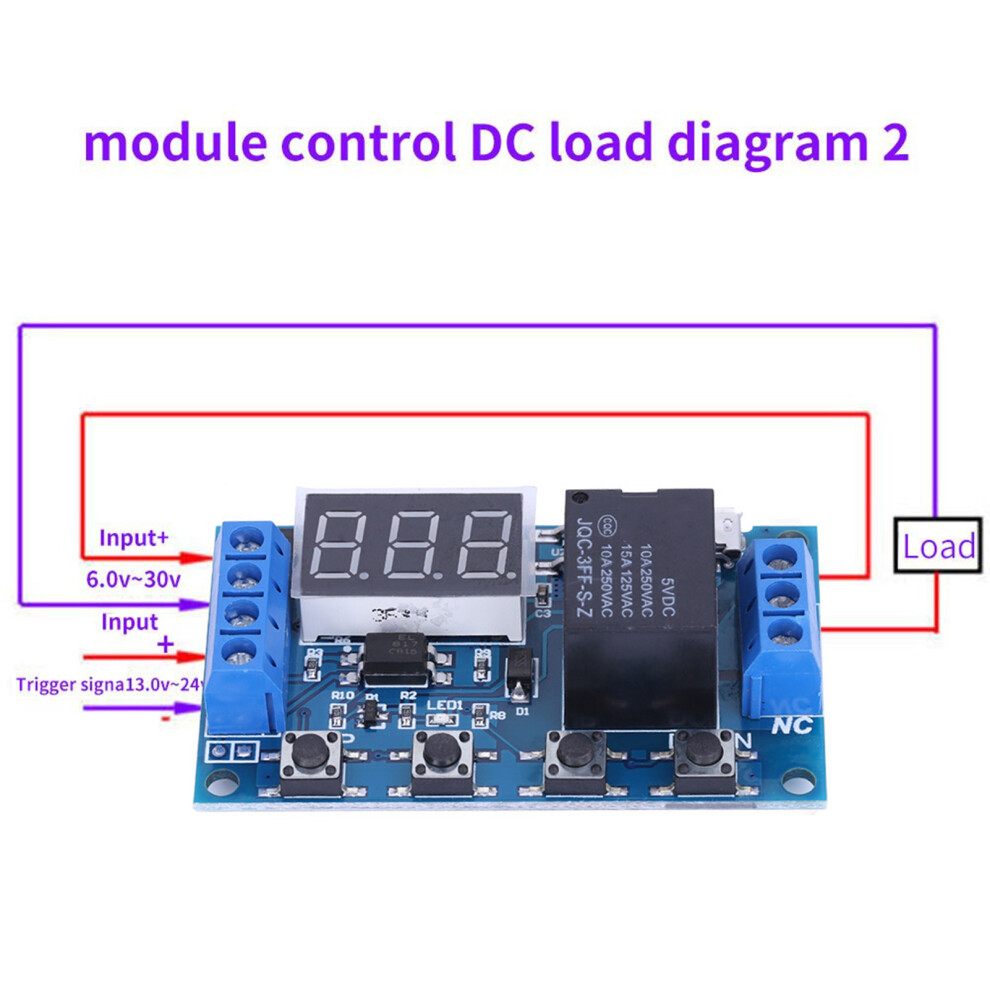

Bedienungsanleitung:

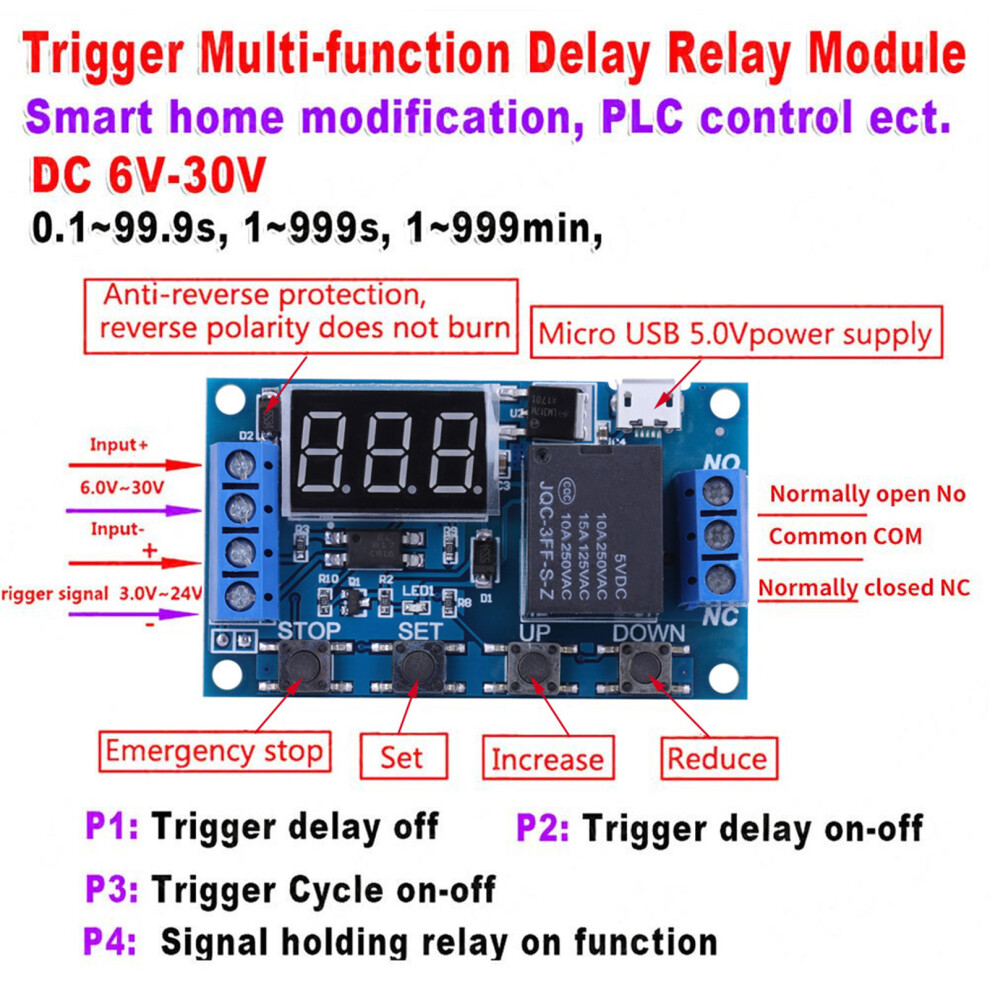

Betriebsmodus:
P1: Nach Trigger-Signal ist der Schalter für die "OP"-Zeit verbunden, dann getrennt; innerhalb der "OP"-Zeit:
P1.1: Bei erneutem Trigger-Signal ist es ungültig.
P1.2: Bei erneutem Trigger-Signal wird die Zeit neu gestartet.
P1.3: Bei erneutem Trigger-Signal trennt der Schalter, stoppt die Zeit.
P-2: Nach Trigger-Signal ist der Schalter für "CL"-Zeit getrennt, dann für "OP"-Zeit verbunden; nach Ablauf wird getrennt.
P3.1: Nach Trigger-Signal ist der Schalter für "OP" verbunden, dann für "CL" getrennt, und es erfolgt eine Schleife. Bei Trigger während der Schleife trennt der Schalter und stoppt die Zeit. Die Anzahl der Schleifen (LOP) kann eingestellt werden.
P3.2: Nach Einschalten erfolgt kein Trigger, der Schalter ist für "OP" verbunden, dann getrennt, wieder verbunden usw. in einer Schleife. Die Schleifenanzahl (LOP) kann eingestellt werden.
P-4: Signalhaltefunktion. Bei Trigger wird die Zeit zurückgesetzt, der Schalter bleibt verbunden; bei Signalende trennt er nach "OP"-Zeit. Während der Timer läuft, bei Signal wird der Timer zurückgesetzt.

OP: Einschaltzeit.
CL: Trennzeit.
LOP: Schleifenanzahl (1-999, "---" bedeutet unendlich).

Alle oben genannten Parameter sind unabhängig, aber alle Modi verwenden die gleichen Einstellungen. Beispiel: Wenn OP auf 5 Sekunden in P1.1 eingestellt ist und Sie zu P1.2 wechseln, bleibt die OP-Zeit bei 5 Sekunden.

Auf der Hauptanzeige (000) können Sie durch Drücken der SET-Taste die aktuellen Modi (OP, CL, LOP) und deren Zeiten anzeigen lassen.
Nur OP-Mode (z.B. P1.1, P1.2, P1.3): Drücken Sie SET, um nur OP und Zeit anzuzeigen.
Mit mehreren Modi (z.B. P3.1, P3.2): Drücken Sie SET, um OP, CL, LOP und deren Zeiten anzuzeigen.

Nach dem Einstellen des Modus drücken Sie die SET-Taste erneut, um die Parameter des aktuellen Modus zu überprüfen.

Auswahl des Zeitbereichs:
Nach Parameter-Einstellung im Modus-Auswahlmodus, drücken Sie STOP, um den Zeitbereich zu wählen:
XXX - Wenn die letzte Dezimalstelle leuchtet, Bereich 1 Sekunde bis 999 Sekunden.
XX.X - Wenn die vorletzte Dezimalstelle leuchtet, Bereich 0,1 Sekunde bis 99,9 Sekunden.
X.X.X - Wenn alle Dezimalstellen leuchten, Bereich 1 Minute bis 999 Minuten.
Beispiel: OP auf 3.2 Sekunden eingestellt, bei Aktivierung leuchtet die vorletzte Dezimalstelle, Anzeige zeigt 03.2.

Parameter einstellen:
1. Stellen Sie den Betriebsmodus ein.
2. Beim Hauptbildschirm (nach Einschalten erscheint der aktuelle Modus kurz, dann Hauptbildschirm):
Halten Sie die SET-Taste 2 Sekunden, um in das Modus-Auswahlmenü zu gelangen.
Drücken Sie UP oder DOWN, um den gewünschten Modus (P1.1-P-4) zu wählen.
3. Nach Moduswahl: Kurzes Drücken der SET-Taste, um die entsprechenden Parameter zu bearbeiten. Das gewählte Parameterfeld blinkt.
Verwenden Sie UP/DOWN, um den Wert zu setzen, dann STOP, um den Zeitbereich auszuwählen.
Drücken Sie SET, um den nächsten Parameter zu konfigurieren.
4. Nach Abschluss: Halten Sie die SET-Taste 2 Sekunden, der aktuelle Modus blinkt, kehren Sie zum Hauptbildschirm zurück.

Hauptbildschirm:
Wenn das Relais nicht arbeitet, zeigt es "000" (ohne Dezimalpunkt).
Bei aktivem Relais blinkt der Dezimalpunkt.

Modus-Auswahlmenü:
Halten Sie die SET-Taste, um es zu betreten.
Nach Einstellungen: erneut halten, um zurück zum Hauptbildschirm zu gelangen.

Relais aktivieren:
NO: Verbindung ist während "OP"-Zeit erlaubt.
OFF: Verbindung ist stets verboten.
Drücken Sie im Hauptbildschirm STOP, um zwischen ON und OFF zu wechseln; die Anzeige blinkt kurz. (Notstop-Funktion, um das Relais manuell zu trennen).

Schlafmodus:
C-P Schlafmodus: Bei 5 Minuten ohne Bedienung schaltet sich die Anzeige automatisch ab, das Verfahren läuft normal weiter.
O-d Normalmodus: Anzeige bleibt stets aktiv.
Halten Sie STOP 2 Sekunden, um zwischen den beiden Modi zu wechseln; der Zustand blinkt kurz, dann kehrt es zum Hauptbildschirm zurück.

Lieferumfang:
1 Timer-Schaltmodul

Hinweis:

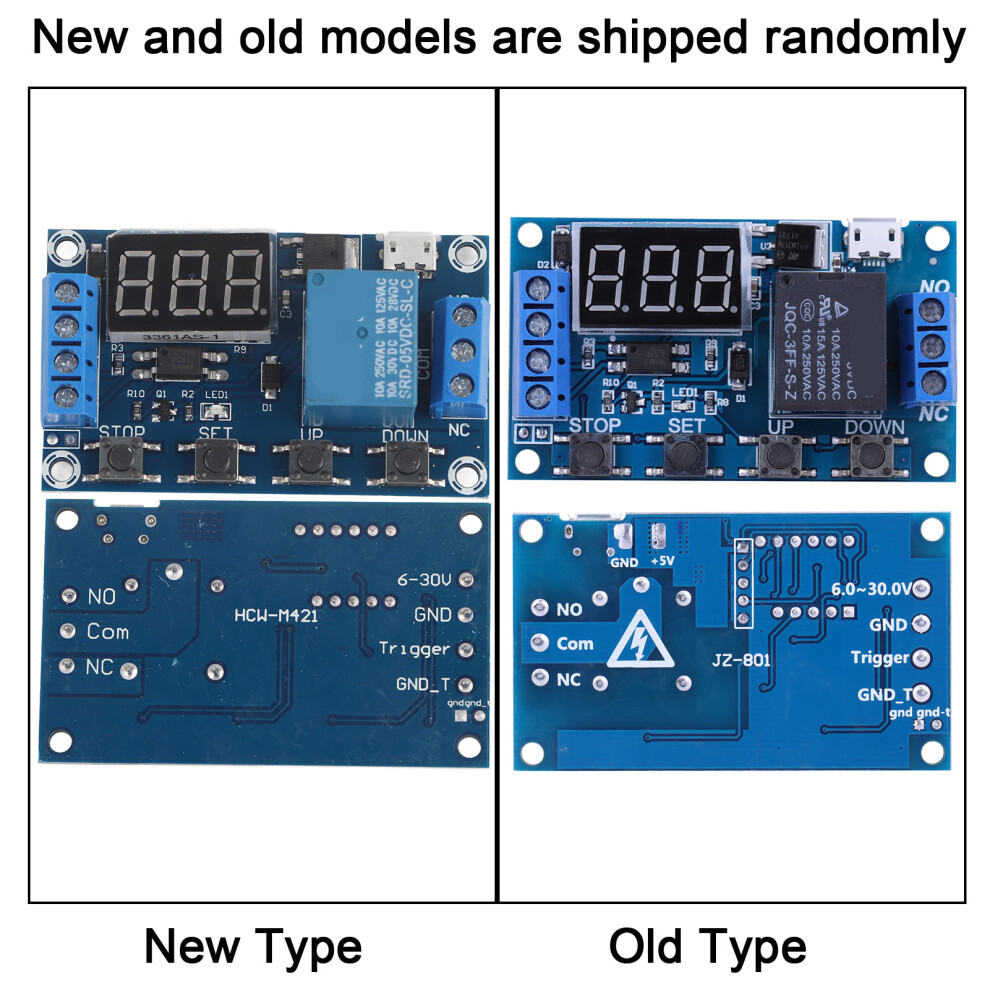

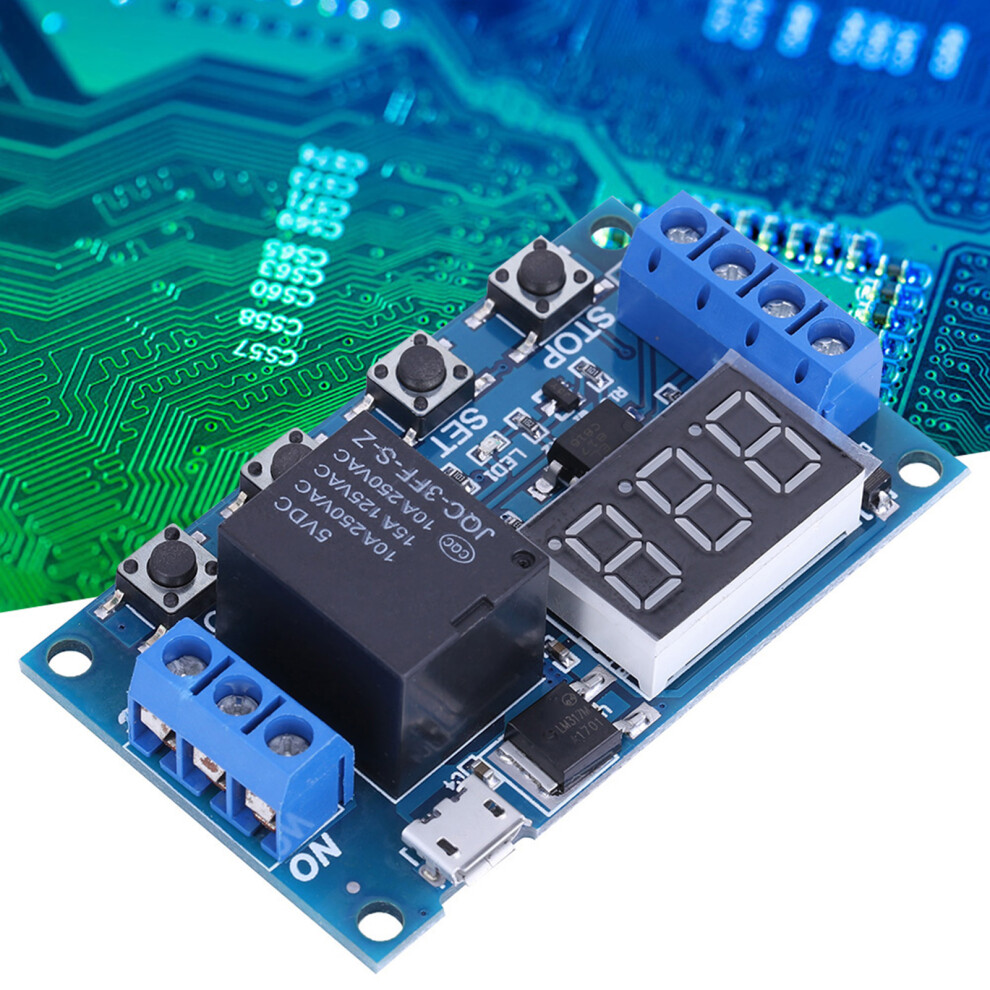

Bitte beachten Sie, dass dieses Produkt in neuen und alten Versionen versendet wird. Die Zufallsverteilung ist möglich. Stellen Sie vor der Bestellung sicher, dass dies für Sie in Ordnung ist.
