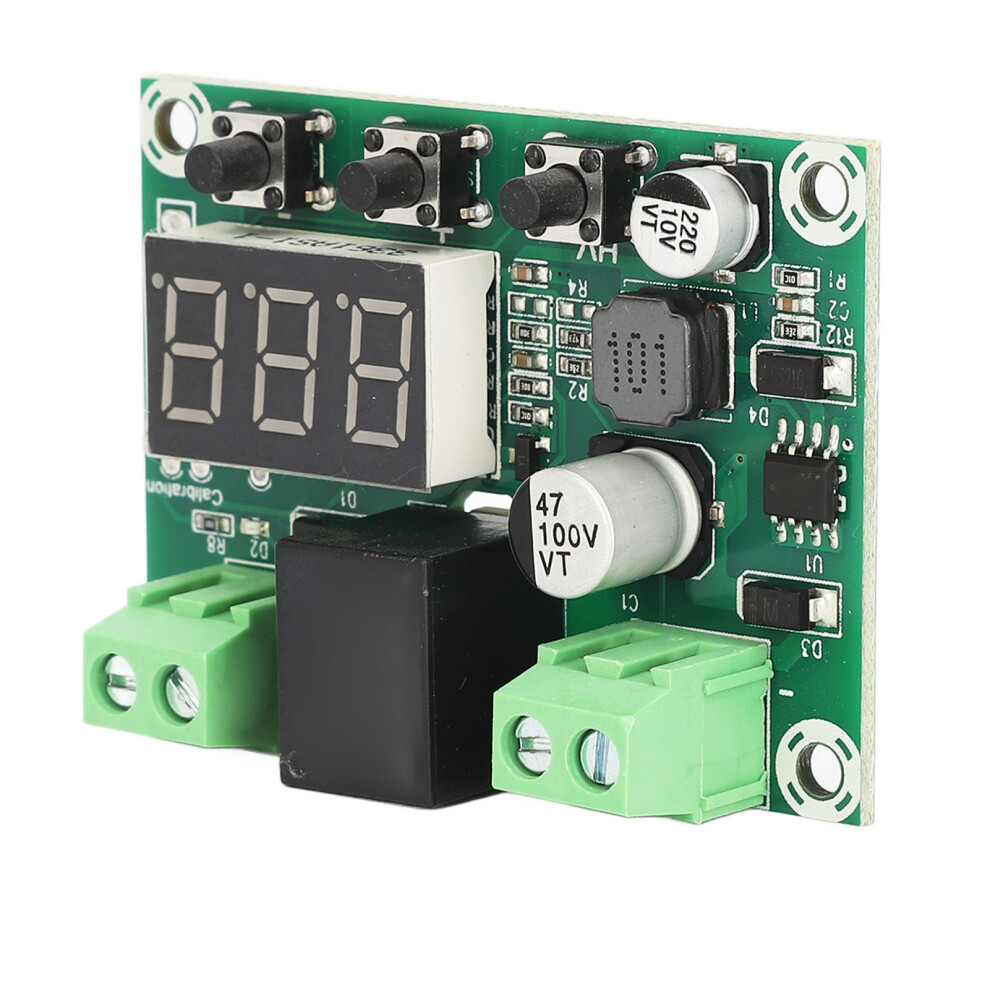

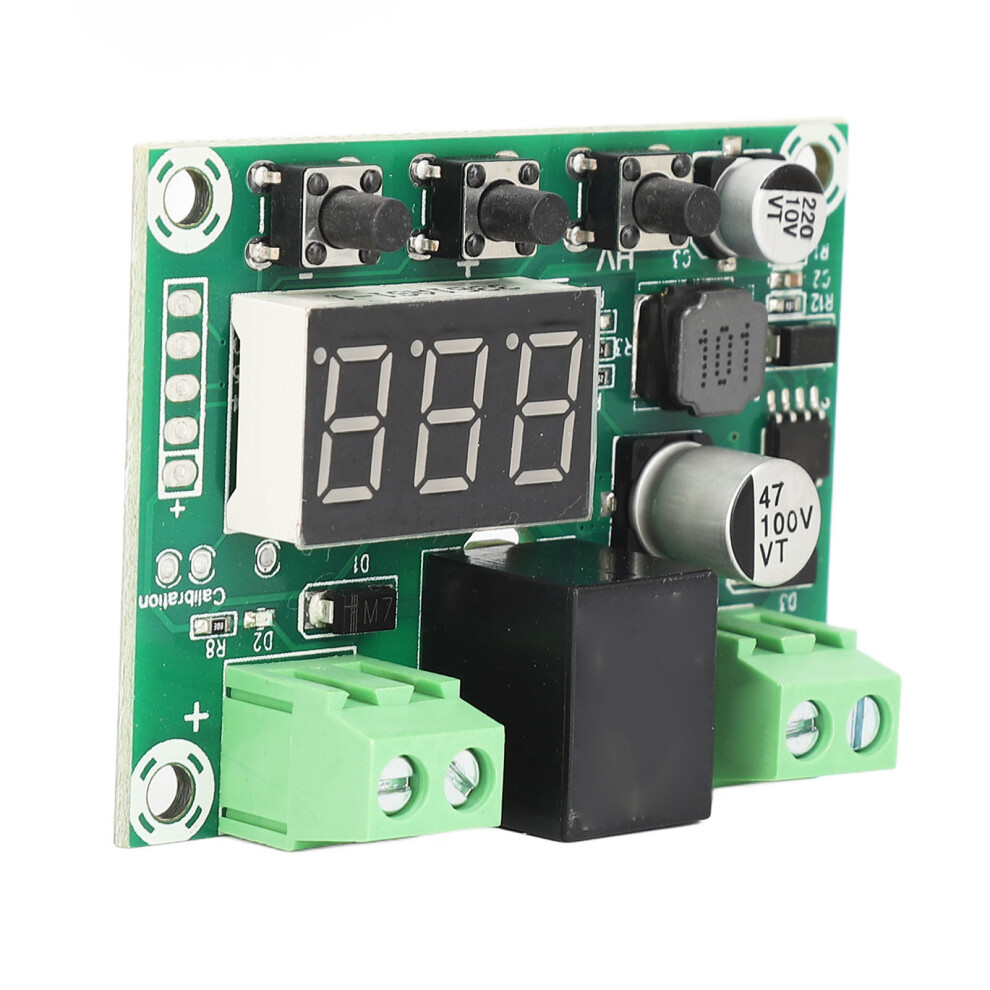

DC-Spannungsschutzmodul 6-80V Industrielle Batterie

DC-Spannungsschutzmodul 6-80V Industrielle Batterie Beschreibung

1. HAUPTFUNKTIONEN: Das Spannungsschutzmodul bietet Überladeschutz, Tiefentladeschutz, Kurzschlussschutz und Überstromschutz. 2. SPANNUNGSINFORMATIONEN: Die Versorgungsspannung des DC-Spannungsschutzmoduls beträgt DC 6 V bis 80 V. Die Ausgangsspannung entspricht der Versorgungsspannung. 3. ANWENDUNGSBEREICH: Das Spannungsschutzmodul ist für alle im industriellen Bereich üblichen Spannungsbereiche geeignet, z. B. für die Tiefentladeschutz von Batterien in elektrischen Zweirädern und Dreirädern, für den Tiefentladeschutz von Kraftfahrzeugbatterien, für den Überentladeschutz verschiedener Batterien sowie für die Eingangsspannungsschutz von Stromversorgungssystemen wie Solarenergie- und Windenergieanlagen. 4. EINFACHE KONFIGURATION: Schutzwerte können einfach mit einem Knopfdruck eingestellt und gespeichert werden; Start- und Stopp-Spannungsschwellen sowie Hysterese-Werte lassen sich für einen optimalen Batterieschutz festlegen. 5. KRATZFESTES ABS: Das Batteriespannungsschutzmodul verwendet hochwertiges ABS-Material, das stoßfest, kratzfest und umweltfreundlich ist.
Artikeltyp: DC-Spannungsschutzmodul
Material: ABS
Versorgungsspannung: DC 6 V-80 V (Ausgangsspannung entspricht der Versorgungsspannung; maximaler DC-Eingang 80 V; eine Eingangsspannung über 80 V kann zu dauerhaften Schäden führen)
Einstellung:
1. Spannungskorrektur: Wenn am Eingang beispielsweise 30 V DC (nur 30 V) anliegen, die beiden Lötstellen oben rechts auf dem Display der Schutzplatine (Kalibrierung) länger als 1 Sekunde kurzschließen, blinkt die digitale Anzeige "CA.L" auf, bis die Korrektur abgeschlossen ist. Anschließend die beiden Kurzschluss-Lötstellen wieder trennen.
2. Einstellen: 11 V Stopp, 14 V Start, 15 V Stopp.
Zuerst den Hochspannungswert einstellen: Einmal "HV" drücken, um den Schutzwert anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann mit "+ oder -" den Wert auf 15 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
Schwellenspannungswert einstellen: Einmal "+" drücken, um die aktuelle Abschaltspannung anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann die Taste loslassen und mit "+ oder -" den Wert auf 11 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
Hysterese-Wert einstellen: Einmal "-" drücken, um die aktuelle Hysterese-Spannung anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann die Taste loslassen und mit "+ oder -" den Wert auf 3 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
3. Einschalten im Bereich von 10,5 V bis 12 V, sonst ausschalten (d. h. Stopp bei niedriger Spannung 10,4 V, Stopp bei hoher Spannung 12,1 V).
Zuerst den Hochspannungswert einstellen: Einmal "HV" drücken, um den Schutzwert anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann mit "+ oder -" den Wert auf 12,1 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
Schwellenspannungswert einstellen: Einmal "+" drücken, um die aktuelle Abschaltspannung anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann die Taste loslassen und mit "+ oder -" den Wert auf 10,4 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
Hysterese-Wert einstellen: Einmal "-" drücken, um die aktuelle Hysterese-Spannung anzuzeigen; den Wert gedrückt halten, bis er blinkt, dann die Taste loslassen und mit "+ oder -" den Wert auf 0,1 ändern. Nach 4 Sekunden ohne Bedienung speichert das Modul automatisch und verlässt den Einstellmodus.
4. Einstellungsbereich für Überspannung (HV-Taste): 6-80 V - keine Begrenzung (Anzeige "--"); werkseitig ist keine Begrenzung eingestellt. Zusätzlich muss die Überspannungsspannung größer als die Freigabespannung sein. Falls die Einstellung mit "+ oder -" nicht möglich ist, prüfen Sie, ob der HV-Tasteneinstellungswert angemessen ist.
1 DC-Spannungsschutzmodul
