DC-Trigger-Verzögerungs-Timer-Modul 5V-36V mit LED-Display für Relaissteuerung

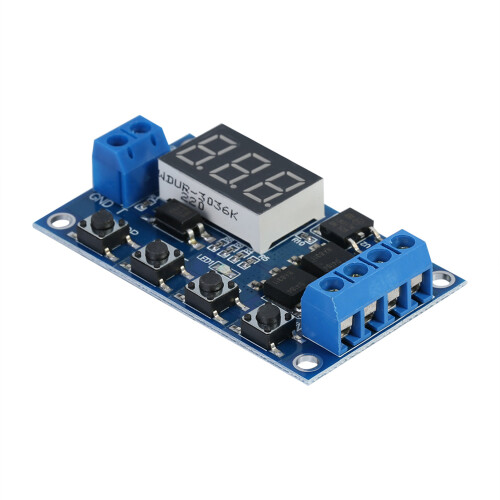

DC-Trigger-Verzögerungs-Timer-Modul 5V-36V mit LED-Display für Relaissteuerung Beschreibung

DC 5V-36V Triggerzyklus-Verzögerungstimer-Schalter Ein/Aus Relaismodul mit LED-Anzeige
Eigenschaften:
Zur schnellen Hochfrequenz- Ein- und Ausschaltkreise, unbegrenzte Schaltzeiten.
Kein Geräusch beim Ein-/Ausschalten, kein Funke, keine elektromagnetische Störung.
Im Vergleich zu normalen elektromagnetischen Relaismodulen eine längere Lebensdauer.
Doppel-MOS parallel aktiver Ausgang, geringerer Innenwiderstand, höherer Strom, starke Leistung; bei Raumtemperatur bis zu 15A Betrieb, 400W Leistung, geeignet für die meisten Geräte.
Breitspannungs-Eingang von 5V bis 36V, üblich zur Steuerung von Gleichstrommotoren, Lampen, LED-Streifen, Mikro-Pumpen, Magnetventilen usw., sehr bequem.
Verfügt über eine Not-Aus-Funktion ("STOP"-Taste) und Schutz gegen Reverse-Eingang.
Automatisches Einschlaf- und Abschalten des Displays nach 5 Minuten ohne Bedienung; Aufwecken durch Drücken einer beliebigen Taste.
Verschiedene OP-, CL-, LOP-Parameter einstellbar, unabhängig voneinander, getrennt gespeichert; alle Einstellungen werden bei Stromausfall automatisch gespeichert.

Spezifikationen:
Spannung: DC 5V-36V.
Trigger-Signalquelle: High-Level-Trigger (3,0V-24V), Signal-Referenz und System-Referenz sind nicht auf Masse gemeinsam, um die Störfestigkeit zu verbessern (können auch gemeinsam verbunden werden).
Ausgangskapazität: DC 5V-36V, bei Raumtemperatur Dauerstrom 15A, Leistung 400W. Mit verbessierter Wärmeableitung bis zu 30A.
Standby-Strom: 20mA
Betriebsstrom: 50mA
Arbeitstemperatur: -40 bis 85
Zeitverzögerungsbereich: 0,1 Sekunden bis 999 Minuten
Größe: 60*34*12mm / 2,36*1,33*0,47 Zoll

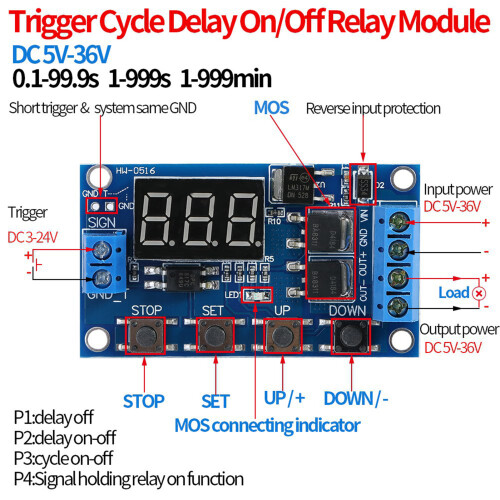

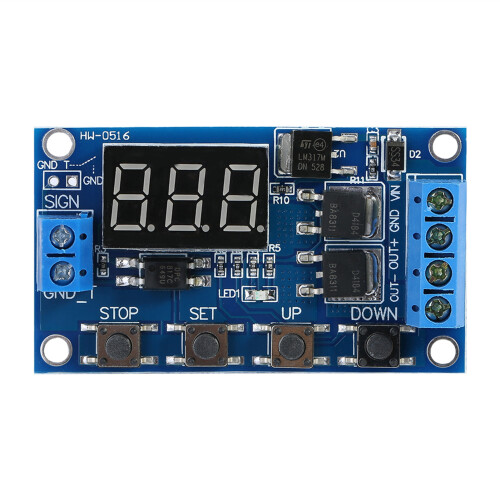

Bedienung:
Betriebsmodus:
P1: Trigger-Signal, Relais ist während der "OP"-Zeit eingeschaltet, dann getrennt; während der "OP"-Zeit:
P1.1: Signal wird erneut ausgelöst, ungültig
P1.2: Signal wird erneut ausgelöst, Zeiteinstellung wird zurückgesetzt
P1.3: Signal erneut ausgelöst, Reset, Relais ausgeschaltet, Zeitschaltuhr stoppt;
P-2: Trigger-Signal, Relais schaltet aus, nach "CL"-Zeit eingeschaltet, dann nach Zeitschaltuhr getrennt;
P3.1: Trigger-Signal, Relais schaltet nach "OP"-Zeit ein, schaltet nach "CL"-Zeit aus, Zyklus wiederholt; bei erneutem Trigger während des Zyklus, Relais aus, Zeitschaltuhr stoppt; Zyklusanzahl ("LOP") einstellbar.
P3.2: Ohne Trigger nach Einschalten, Relais schaltet nach "OP"-Zeit ein, nach "CL"-Zeit aus, Zyklus wiederholt; "LOP" voll einstellbar.
P-4: Trigger-Haltfunktion. Bei Trigger bleibt Relais eingeschaltet, bei Signalende nach "OP"-Zeit aus; bei erneutem Trigger wird Zeitschaltuhr zurückgesetzt.

Einstellung des Zeitschaltbereichs:
Nach Parameter-Auswahl im Modus, "STOP"-Taste drücken, um Zeitschaltbereich festzulegen;
XXX. Letzter Dezimalpunkt leuchtet, Bereich: 1 Sekunde bis 999 Sekunden.
XX. X. Zweiter letzter Dezimalpunkt leuchtet, Bereich: 0,1 Sekunde bis 99,9 Sekunden.
X. X. X. Alle 3 Dezimalstellen leuchten, Bereich: 1 Minute bis 999 Minuten.
Beispiel: Um "OP" auf 3,2 Sekunden einzustellen, leuchtet der zweitletzte Dezimalpunkt, Anzeige: 03.2

Parameterbeschreibung:
"OP" - An-Zeit, "CL" - Ab-Zeit, "LOP" - Zyklusanzahl (1-999 Mal, "---" für unendlich).
Diese Parameter sind voneinander unabhängig, werden aber in jedem Modus gemeinsam verwendet. Beispiel: Bei P1.1 auf "OP" 5 Sekunden eingestellt, in P1.2 bleibt "OP" ebenfalls bei 5 Sekunden.
Auf der Hauptanzeige ("000"): Kein Punkt, Relais nicht aktiv; bei Aktivierung mit Punkt.

Modus-Auswahl:
Lang drücken auf "SET" öffnet Modus-Auswahl; nach Einstellung erneut lang drücken, um zurück zur Hauptanzeige zu gelangen.

Relais-Status:
1. ON: Relais leitend während "OP" eingeschaltet;
2. OFF: Relais dauerhaft geschlossen, keine Leitung.
Auf der Hauptseite: "STOP"-Taste zum Umschalten zwischen ON und OFF; der aktuelle Status blinkt, dann Rückkehr zur Hauptanzeige. (Not-Aus-Funktion, Taster drücken, um Relais zu trennen).

Schlafmodus:
1. "C-P" Schlafmodus: Nach fünf Minuten ohne Bedienung schaltet die digitale Anzeige automatisch aus, das Programm läuft weiter;
2. "O-d" Normalmodus: Anzeige bleibt dauerhaft an.
"STOP"-Taste 2 Sekunden gedrückt halten, um zwischen "C-P" und "O-d" zu wechseln; aktueller Zustand blinkt, dann Rückkehr zur Hauptanzeige.

Hinweis:
1. Das Modul hat einen aktiven Ausgang, Spannung am Ausgang entspricht Eingangsspannung.
2. "DC+" und "Load+" sind intern verbunden, "DC-" und "Load-" dürfen nicht verbunden werden, sonst kann das Gerät nicht mehr korrekt ein-/ausgeschaltet werden.

Lieferumfang:
1 x Timer-Schaltermodul
