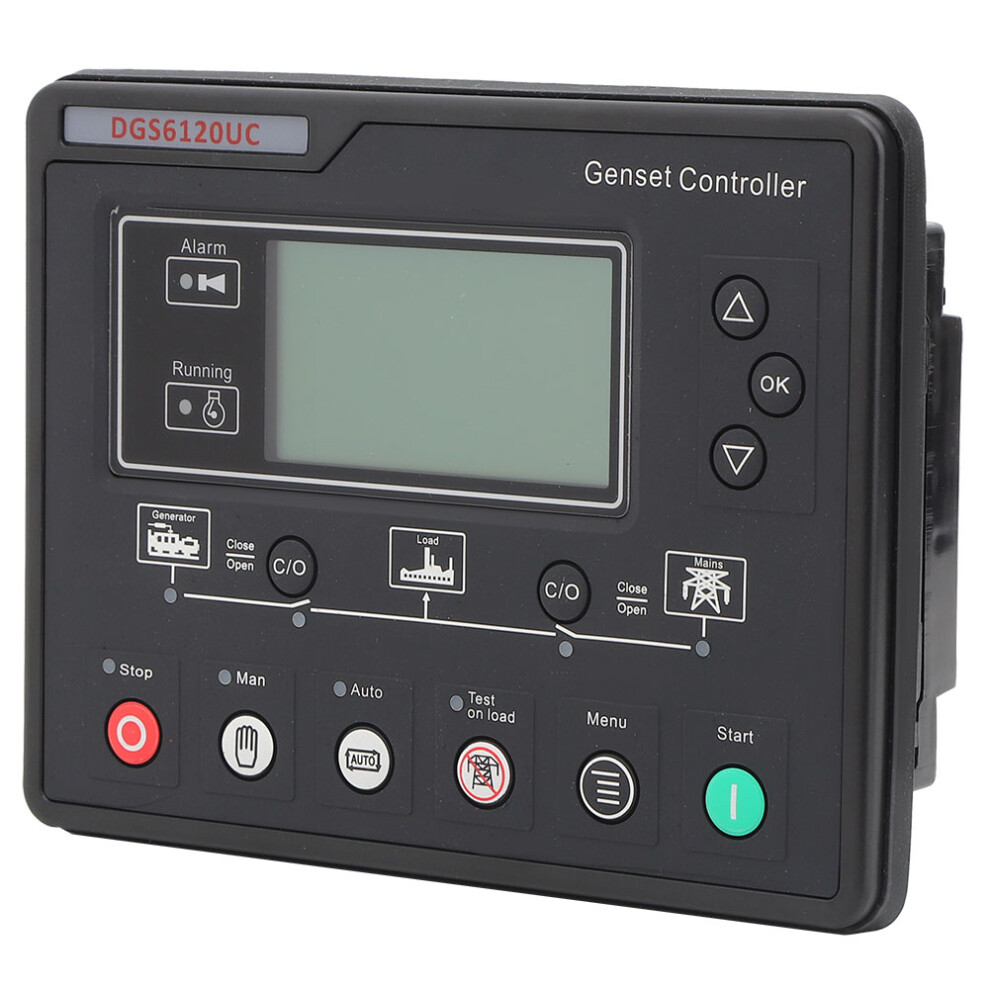

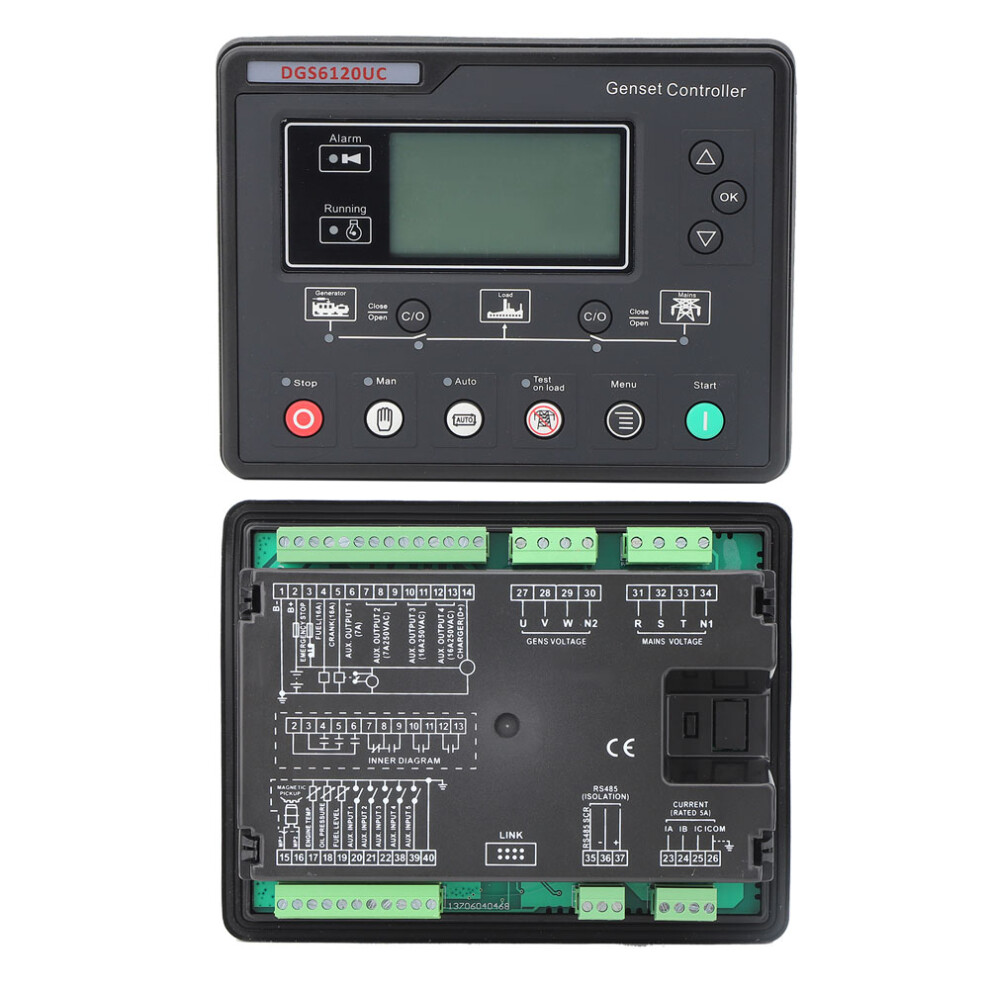

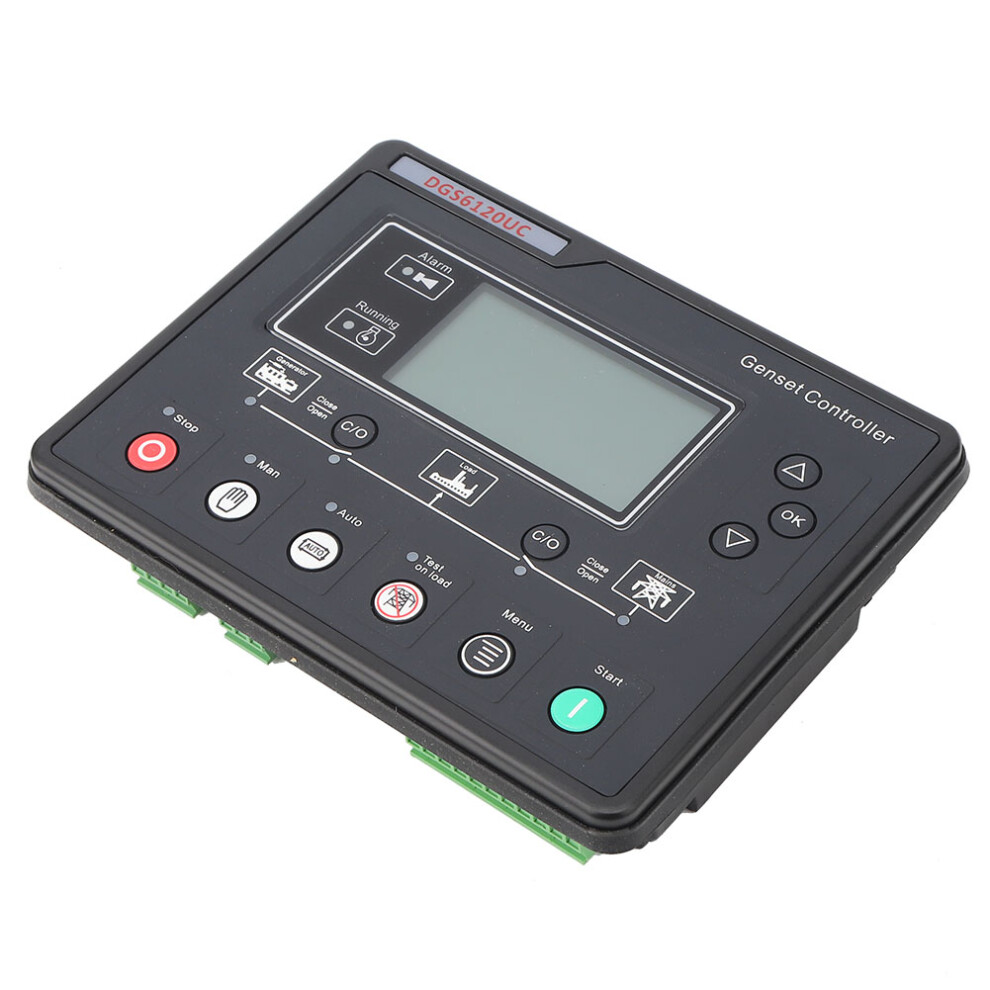

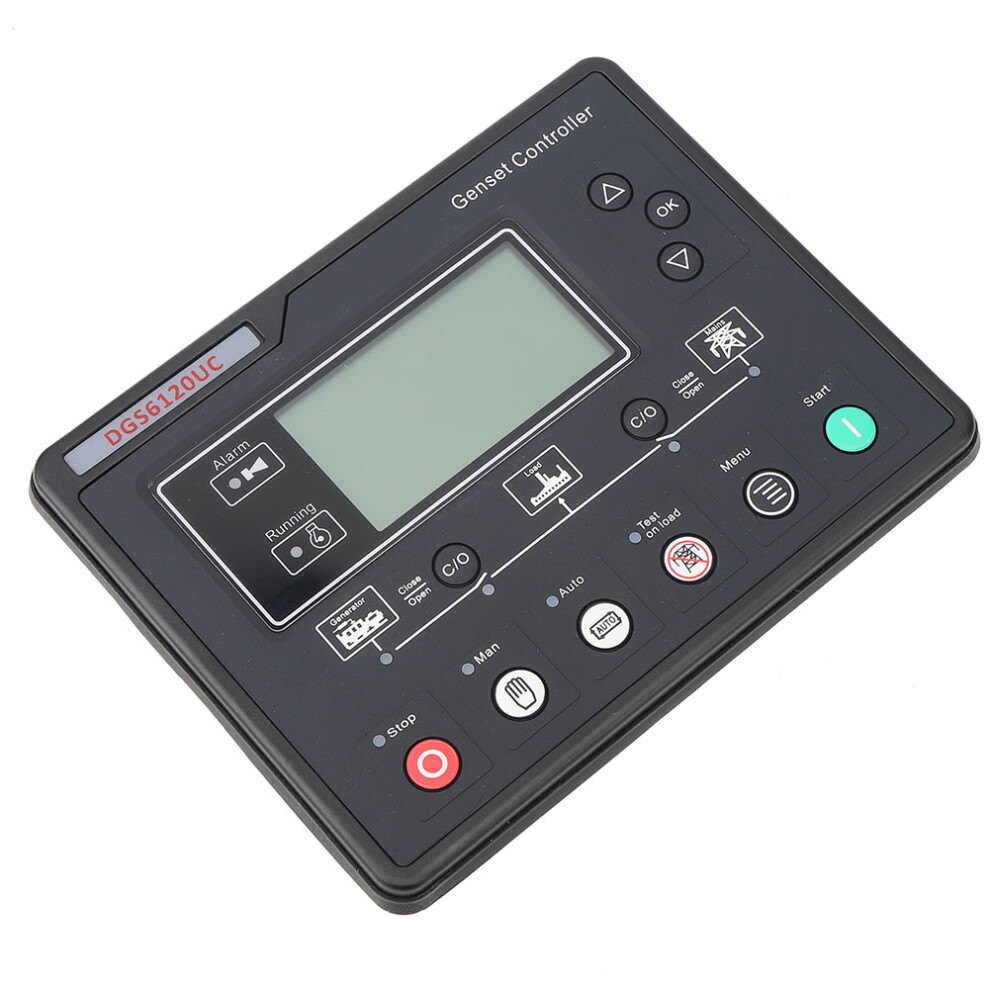

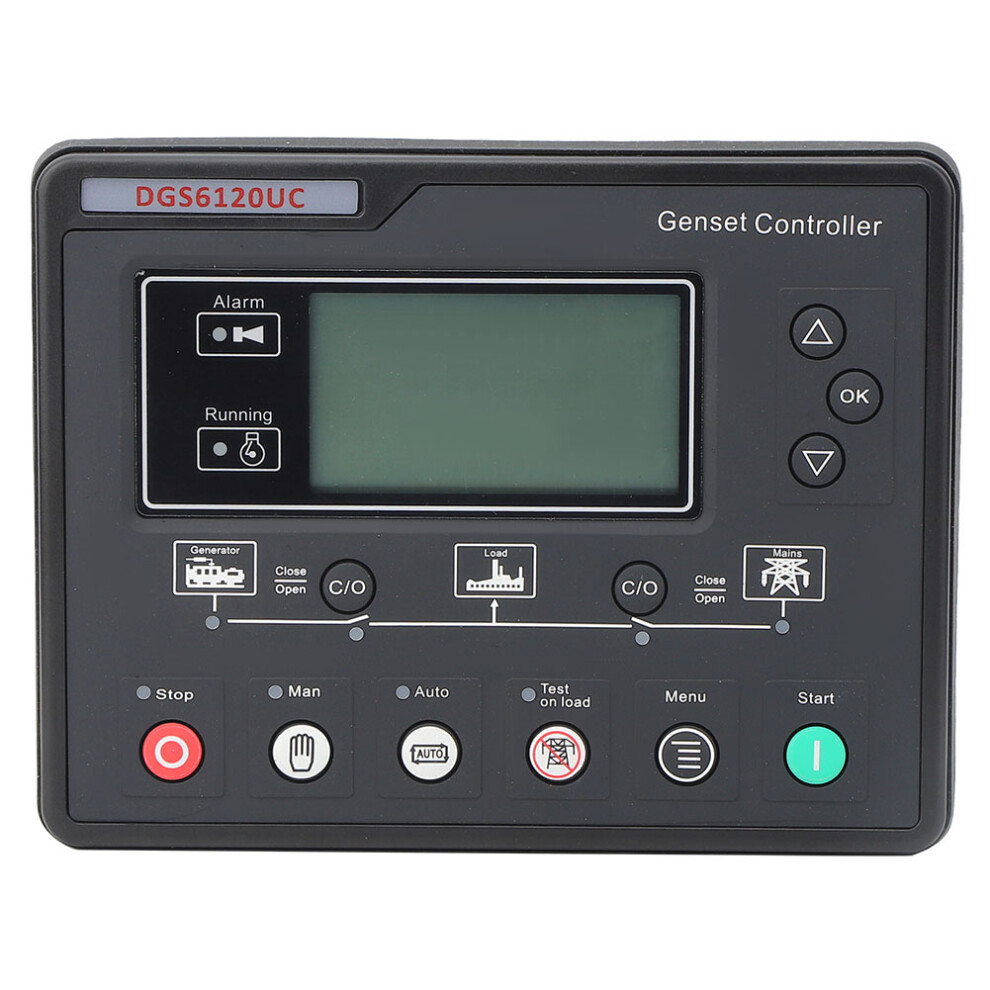

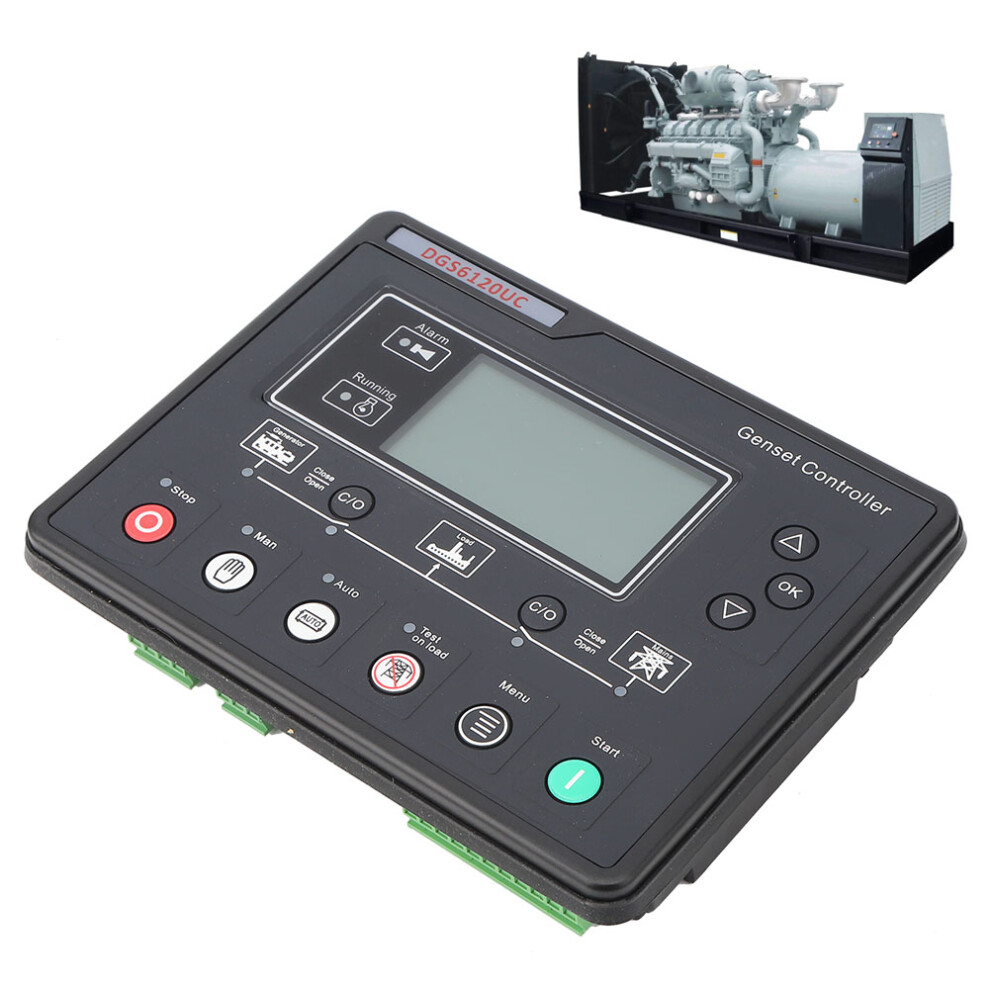

DGS6120UC Genset Controller Modul Generator Set

DGS6120UC Genset Controller Modul Generator Set Beschreibung

DGS6120UC Genset Controller Modul Generator Set Parameter Überwachung Ersetzen für HGM6120UC

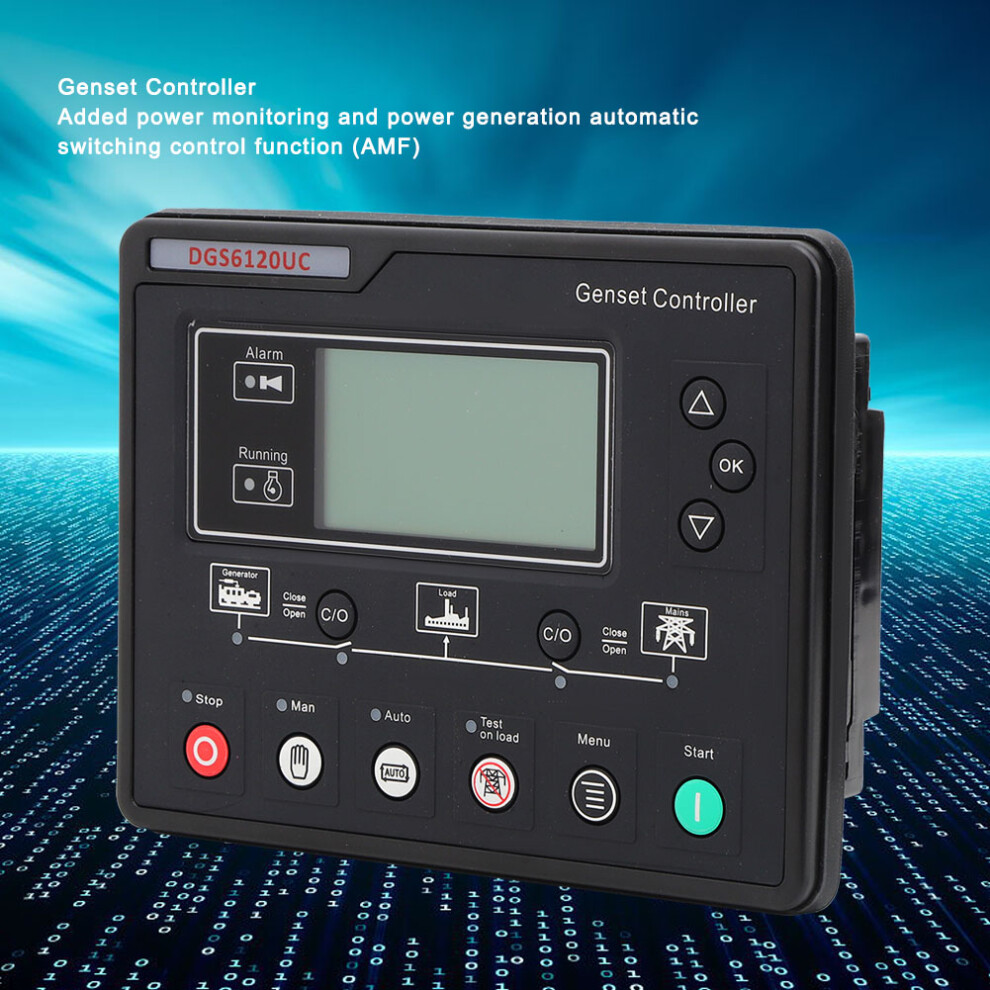

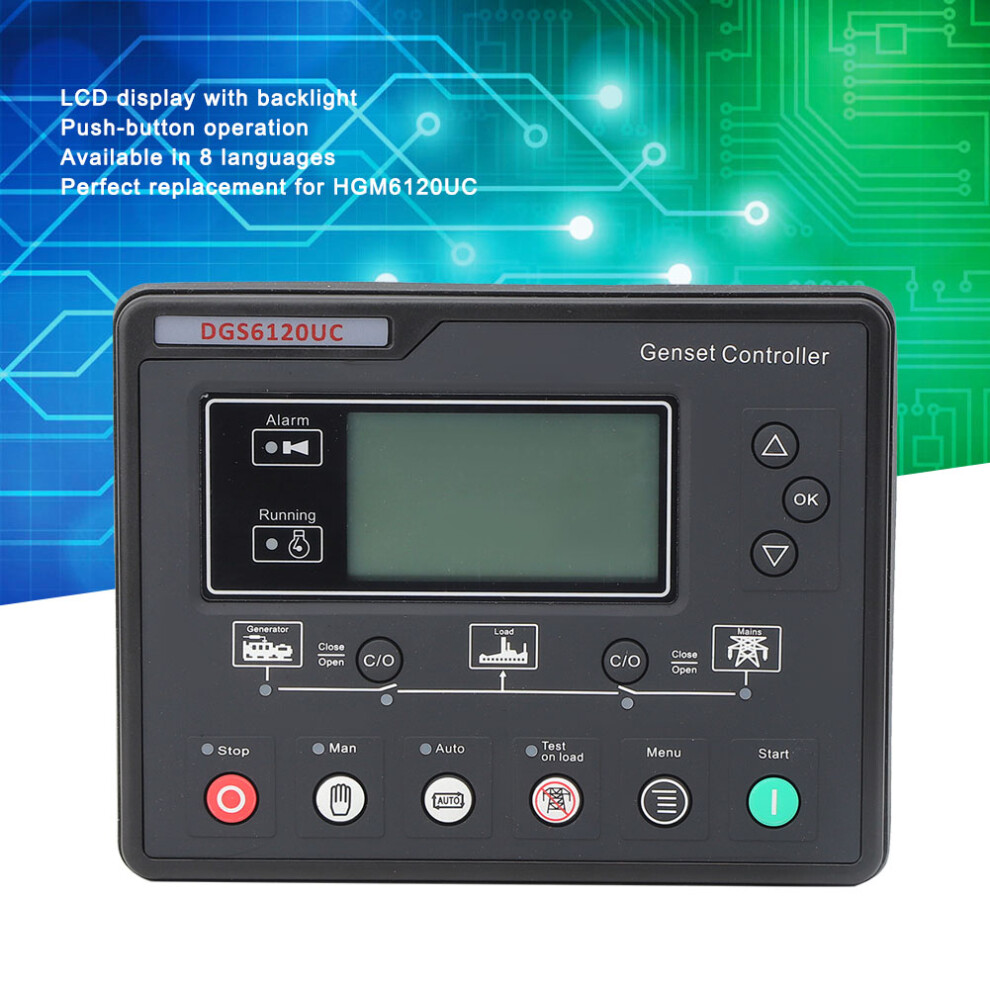

1. Zusätzliche Leistungsüberwachung und automatische Schaltsteuerungsfunktion (AMF) für die Stromerzeugung. 2. LCD-Display mit Hintergrundbeleuchtung, optionaler Sprachschnittstelle, Drucktastenbedienung. 3. Mit der Lasttesttaste kann der Controller in den manuellen Testmodus versetzt werden. In diesem Modus startet das Stromaggregat bei normaler Stromerzeugung automatisch den Lastbetrieb. 4. Verfügbar in 8 Sprachen (Chinesisch, Englisch, Spanisch, Russisch, Portugiesisch, Türkisch, Polnisch, Französisch). 5. Hergestellt aus hochwertigen Kunststoffmaterialien für lange Lebensdauer und stabile Leistung.



Zustand: 100 % neu Artikeltyp: Genset-Controller Material: Kunststoff Farbe: wie abgebildet Normale Verzögerung der Netzspannung: (0-3600)S Hoher Schwellenwert der Netzspannung: (30.620)V Schaltintervall: (0-99,9)S Einschaltverzögerung: (0-3600)S Stoppverzögerung: (0-3600)S Startzeiten: (1-10) Aufwärmzeit: (0-300)S Startzeit: (3-60)S Startintervallzeit: (3-60)S Sichere Laufzeit: (1-60)S Leerlaufzeit beim Start: (0-3600)S Hochgeschwindigkeits-Aufwärmzeit: (0-3600)S Hochgeschwindigkeits-Abkühlzeit: (0-3600) S Leerlaufzeit beim Stoppen: (0-3600) S Abschaltzeit: (0-120) S Wartezeit bis zum Stoppen: (0-120) S Schalterschließverzögerung: (0-10) S Motorzähne: (10-300) Verzögerung bei anormaler Stromerzeugung: (0-20,0) S Abschaltschwelle bei Überspannung beim Generieren: (30-620) V Abschaltschwelle bei Unterspannung beim Generieren: (30-620) V Abschaltschwelle bei Unterdrehzahl: (0-6000) U/min Abschaltschwelle bei Überdrehzahl: (0-6000) U/min Abschaltschwelle bei Unterfrequenz: (0-75,0) Hz Abschaltschwelle bei Überfrequenz: (0-75,0) Hz Abschaltschwelle bei Übertemperatur: (80-140) C Einstellwert für Abschaltung bei niedrigem Öldruck: (0-400) kPa Schwellenwert für niedrigen Kraftstoffstand: (0-100) % Verzögerung bei Geschwindigkeitssignalverlust: (0-20,0) s Schwellenwert für Ladefehler: (0-30) V Schwellenwert für Batterieüberspannung: (12-40) V Schwellenwert für Batterieunterspannung: (4-30) V Installationsanweisungen: Dieses Anleitungsdokument enthält Kurzanleitungen zur Verwendung des Controllers der Serie DGS6100UC. Weitere Informationen finden Sie in der Standardanleitung. Die DGS6100U-Serie ist in vier verschiedenen Ausführungen erhältlich: Modell DGS6110U/6110UC dient zur eigenständigen Automatisierungssteuerung. DGS6120U/6120UC verfügt zusätzlich über eine Netzstromüberwachung und eine automatische Umschaltsteuerungsfunktion (AMF) für die Netzstromerzeugung auf Basis von DGS6110U/6110UC. Hinweis 1: DGS6110UC/6120UC verfügt über eine RS485-Schnittstelle, DGS6110U/6120U hat keine RS485-Schnittstelle. Hinweis 2: Im Folgenden werden DGS6110UC/6120UC als Beispiele verwendet. Beschreibung der Tastenfunktionen: Stopp-/Reset-Taste ·Im manuellen/automatischen Modus kann das laufende Aggregat gestoppt werden. Im Alarmzustand des Aggregats kann jeder Abschaltalarm zurückgesetzt werden. ·Drücken Sie im Stoppmodus diese Taste länger als 3 Sekunden gedrückt halten, um zu testen, ob die Bedienfeldanzeige normal ist (Prüfleuchte). Während des Herunterfahrens diese Taste erneut drücken, um schnell anzuhalten. Ein-/Aus-Taste ·Drücken Sie im manuellen Modus oder manuellen Testmodus diese Taste, um das stationäre Aggregat zu starten Manuell-Taste Drücken Sie diese Taste, um den Controller in den manuellen Modus zu versetzen. Auto-Taste Drücken Sie diese Taste, um den Controller in den Automatikmodus zu versetzen Taste für Prüfmaschine unter Last ·Drücken Sie diese Taste, um den Controller in den manuellen Testmodus zu versetzen. ·In diesem Modus läuft das Aggregat bei normaler Stromerzeugung automatisch unter Last. (DGS6110U hat diese Funktion nicht) c/O Schließ- und Öffnungstaste Drücken Sie im manuellen Modus diese Taste, um den Schalter zum Schließen und Öffnen zu steuern. OK-Einstellungs-/Bestätigungstaste Bewegen Sie den Cursor in der Parametereinstellung und bestätigen Sie die Einstellungsinformationen. Scrollen Sie den Bildschirm nach oben/vergrößern Sie ihn, bewegen Sie den Cursor in der Parametereinstellung nach oben oder erhöhen Sie die Zahl, an der sich der Cursor befindet. Scrollen Sie den Bildschirm nach unten/verkleinern Sie ihn, bewegen Sie den Cursor in der Parametereinstellung nach unten oder verringern Sie die Zahl, an der sich der Cursor befindet. Menütaste, drücken Sie diese Taste, um das Einstellungsmenü aufzurufen. Drücken Sie diese Taste erneut, um zur Hauptschnittstelle zurückzukehren.

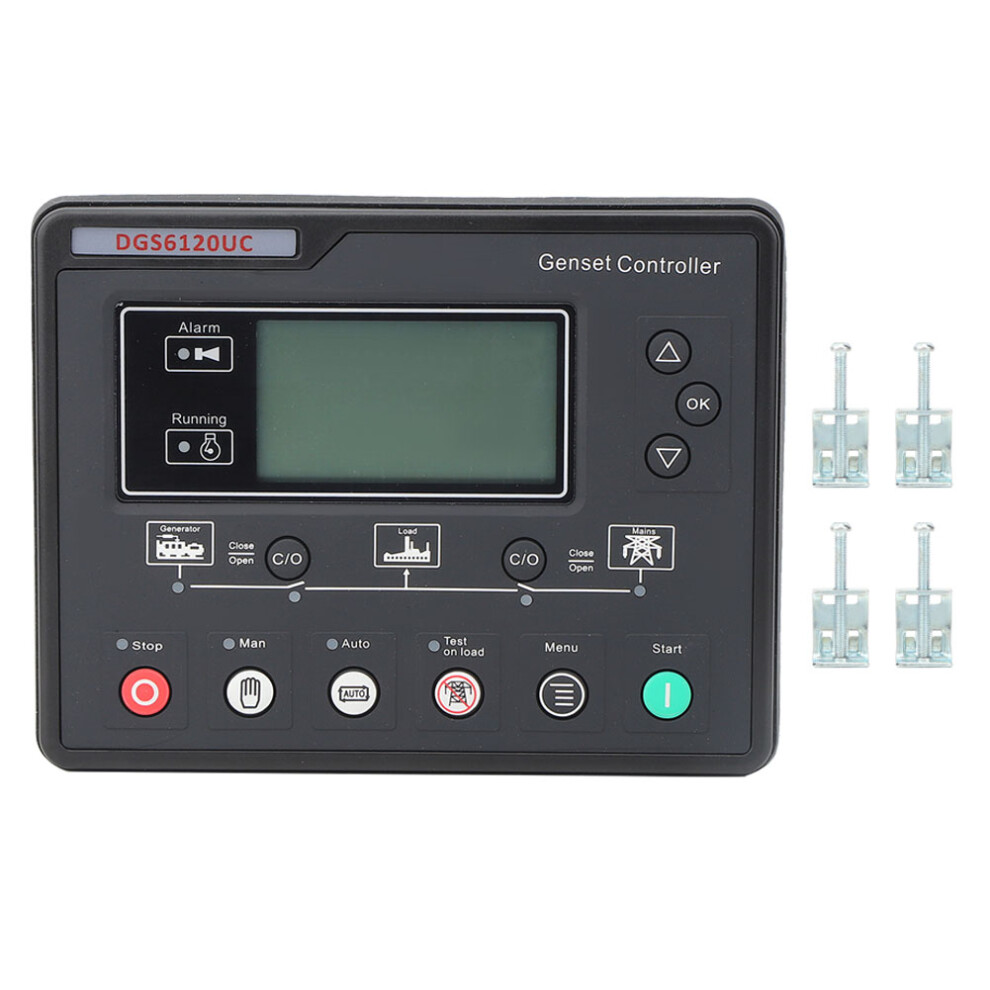

x Genset-Controller, 4 x Befestigungsschraube, 1 x Bedienungsanleitung
