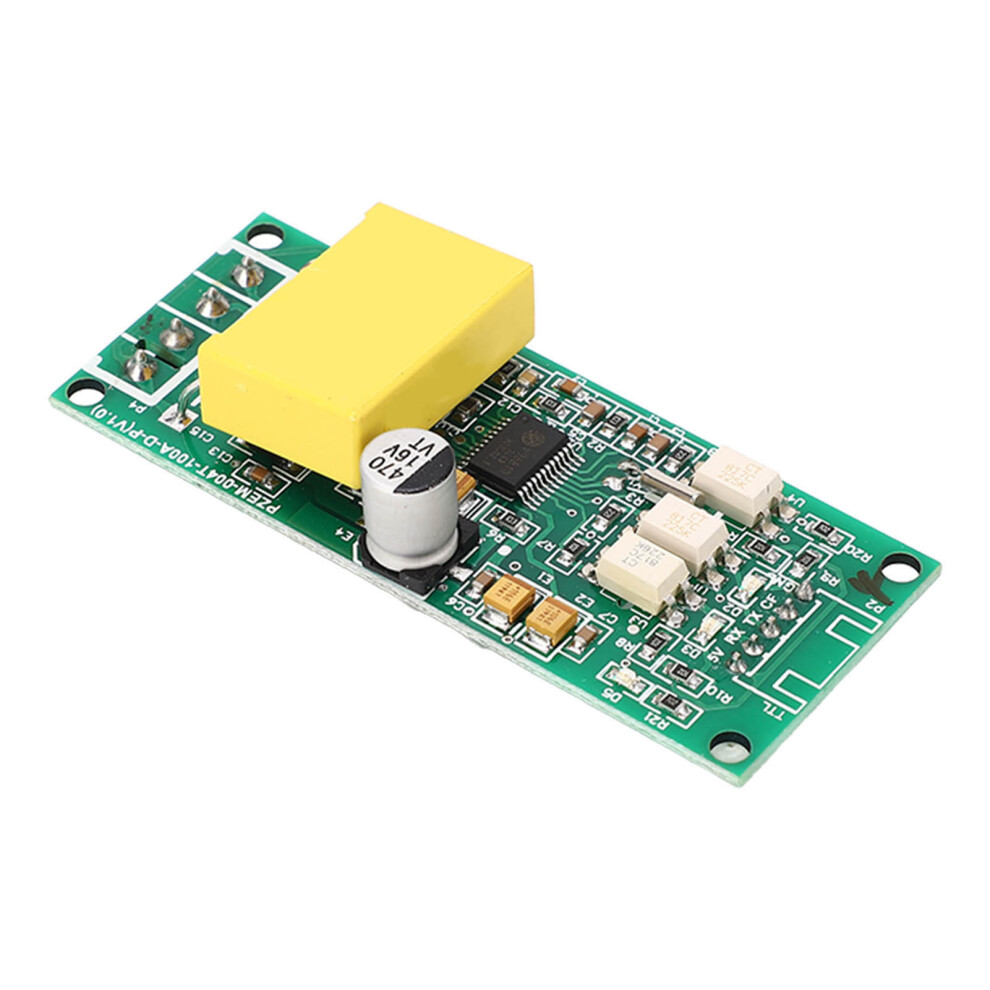

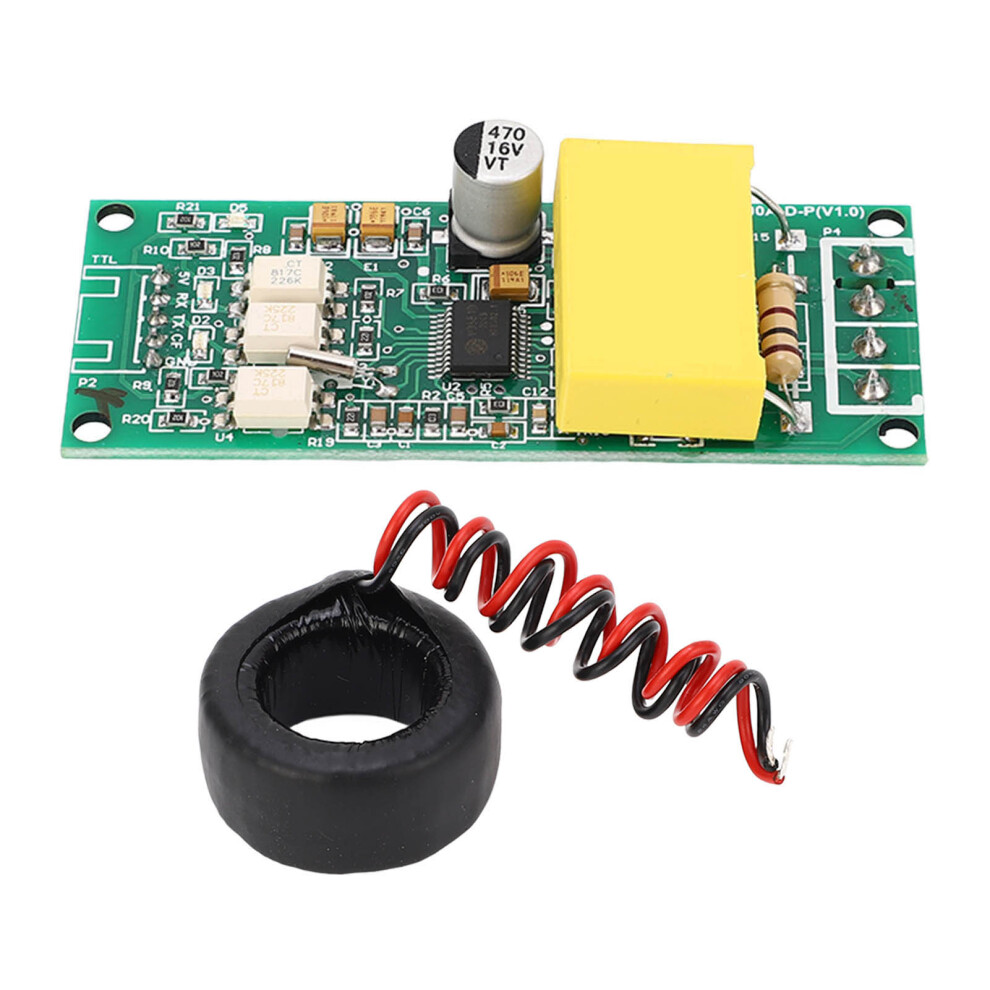

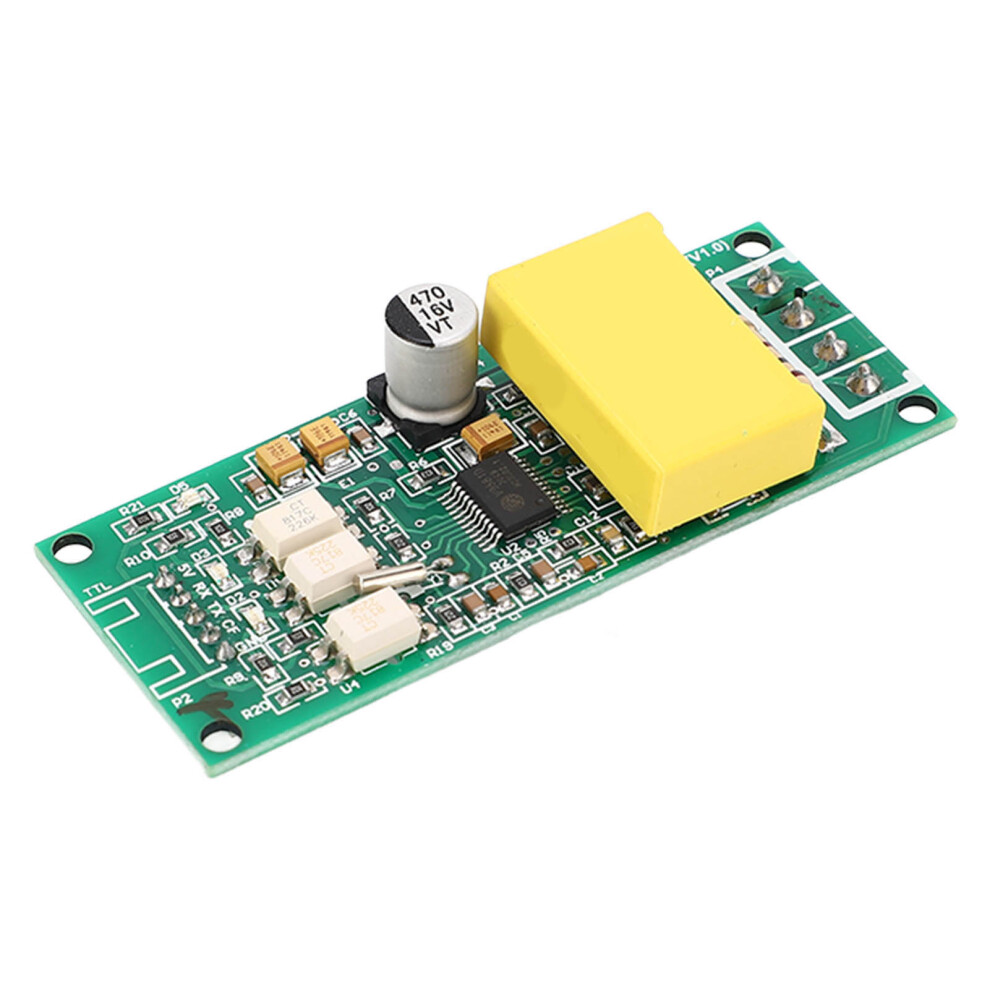

Digital Multifunktionsmessgerät Wechselspannung Strom TTL Seriell

Digital Multifunktionsmessgerät Wechselspannung Strom TTL Seriell Beschreibung

1. ROW PIN PULSE: Die neu verbesserte Version mit Zeilen-Pin-Puls eignet sich besser für die integrierte Verwendung von Leiterplatten und erleichtert die Leistungsmessung sowie die Fehlerkalibrierung. 2. COMM INTERFACE: Die physikalische Schicht verwendet eine UART-zu-TTL-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit und ohne Paritätsprüfung. 3. FUNCTION CODES: Unterstützt 0x03 (Lesen des Halteregisters), 0x04 (Lesen des Eingaberegisters), 0x006 (Schreiben eines einzelnen Registers), 0x41 (Kalibrierung), 0x42 (Leistungsreset) usw. Der Funktionscode 0x41 ist ausschließlich für den internen Gebrauch bestimmt (die Adresse darf nur 0xF8 sein). 4. HOST SLAVE MACHINE: Der Slave muss nicht auf den Host antworten und verwendet die Adresse 0xF8 als universelle Adresse, die nur in einem einzelnen Slave-Gerät verwendet werden kann und als Kalibrierungsadresse dient. 5. CRC VERIFICATION: Verwendet ein 16-Bit-Format, das zwei Bytes belegt, und generiert das Polynom X¹⁶ + X¹⁵ + X² + 1; der für die Berechnung verwendete Polynomwert ist 0xA001.
Artikeltyp: Multifunktionszählermodul
Material: Leiterplatte
Spannungsmessbereich: 80-260 V
Auflösung: 0,1 V
Messgenauigkeit: 0,5 %
Strommessbereich: 0-100 A
Startstrom: 0,02 A
Auflösung: 0,001 A
Messgenauigkeit: 0,5 %
Messbereich für Wirkleistung: 0-23 kW
Startleistung: 0,4 W
Auflösung: 0,1 W
AnzeigefORMAT:
