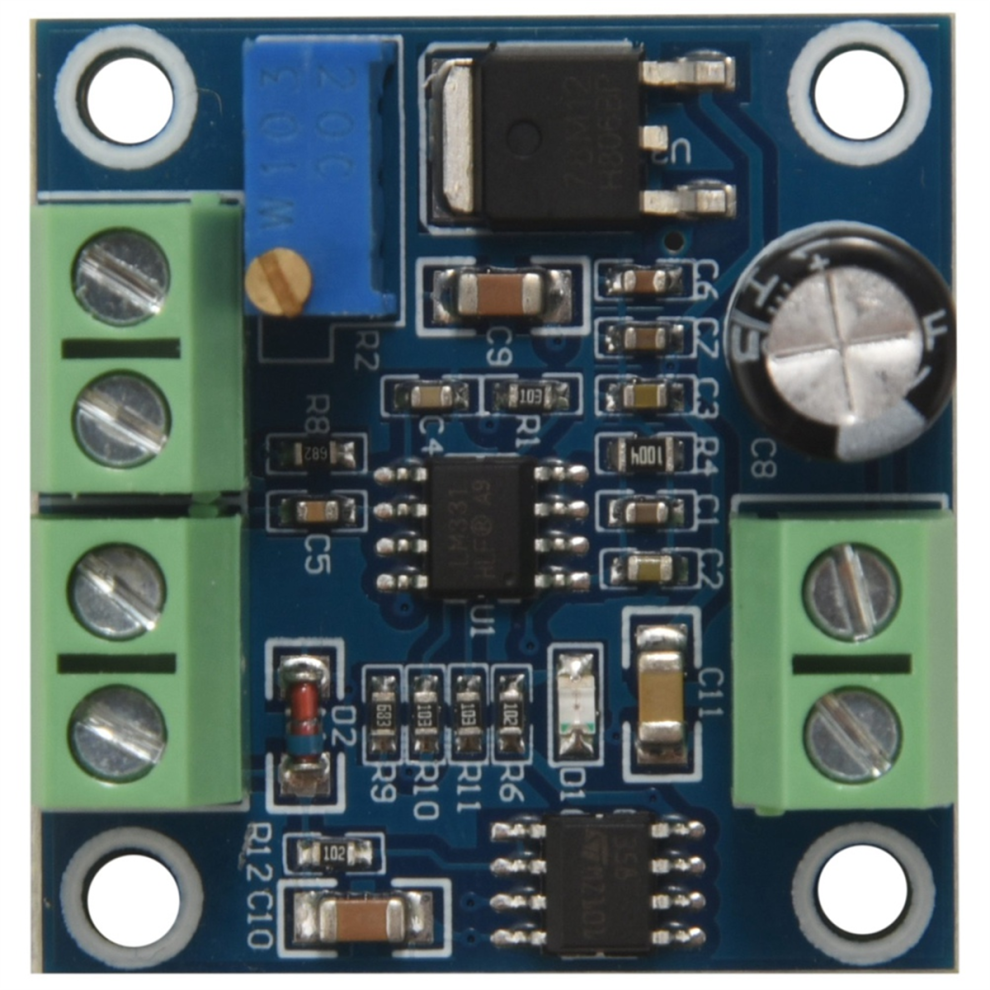

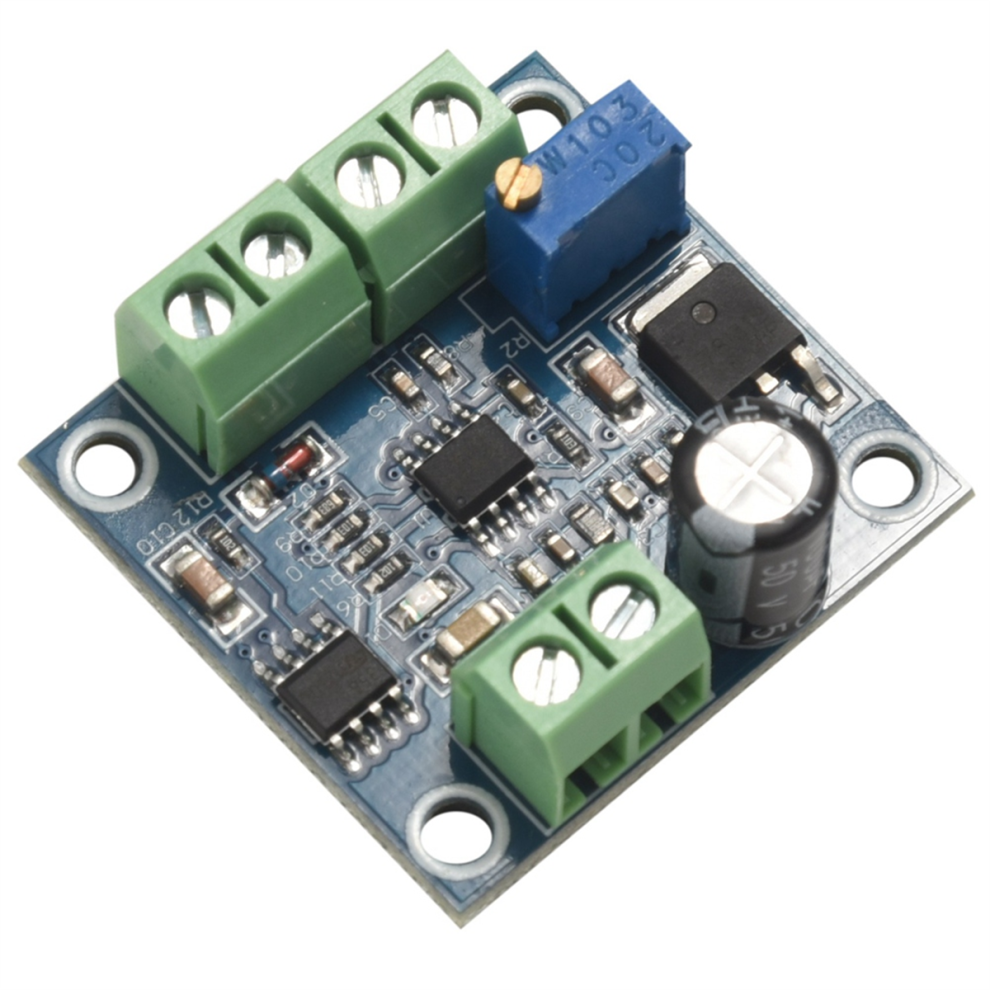

Digital-Spannungs-Wandlermodul (Frequenz 0-1 kHz zu 0-10 V)

Digital-Spannungs-Wandlermodul (Frequenz 0-1 kHz zu 0-10 V) Beschreibung

Frequenz 0-1 kHz auf 0-10 V Digital-Spannungs-Wandlermodul - Beschreibung
Merkmale:1. Betriebsspannung: 13,5-30 V.2. Eingangsfrequenzbereich: 0-1 kHz.3. Feineinstellung der Ausgangsspannung.
4. Mit dem Potentiometer lässt sich das Verhältnis zwischen Frequenz und Spannung kalibrieren.
5. Der Signaleingang ist optoentkoppelt und gewährleistet so eine hohe Störfestigkeit.
6. Das Frequenz-Spannungs-Wandlermodul hat eine Ansprechzeit von 0,3-0,5 s. Wenn Sie die Frequenz in einem großen Bereich anpassen möchten, benötigt das Gerät etwas Zeit zum Ansprechen.
7. Betriebstemperatur: -25 bis 85 C

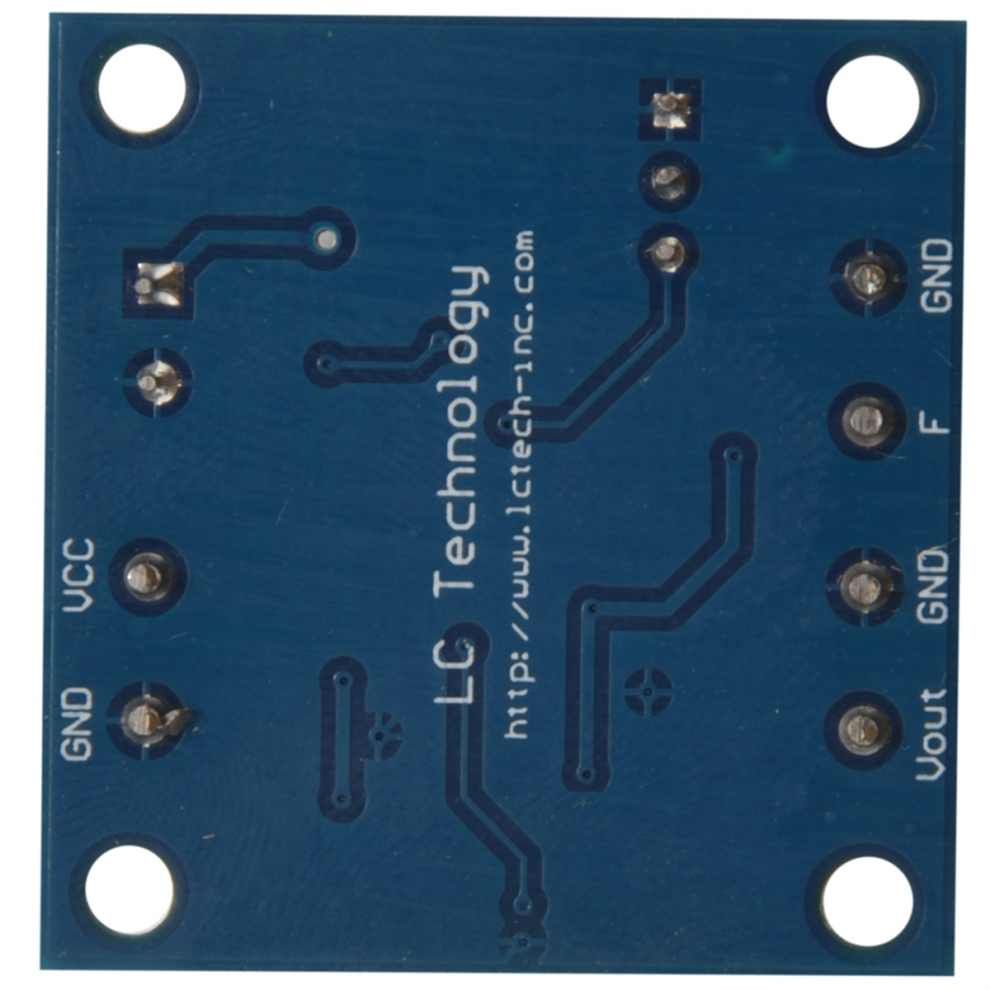

Schnittstellenbelegung:
VCC: Betriebsspannung
GND: Masse
F: Eingangsfrequenzimpulssignal
GND: Eingangsmasse
VOUT: Ausgangsspannung
GND: Ausgangsmasse
Hinweise:
1. Bei unterschiedlichen Eingangsfrequenzen entspricht die Ausgangsspannung einer bestimmten Spannung.
2. Der Eingangsimpulspegel kann 5 V, 12 V oder 24 V betragen. Ein Vorwiderstand ist nicht erforderlich. Bei Eingangsfrequenzen sollte die Impulsdauer jedoch mehr als 0,5 s betragen.
3. Für die Verwendung mit einer SPS werden NPN-Transistoren unterstützt. Bitte stellen Sie sicher, dass ein GND-Anschluss vorhanden ist.
4. Wenn Sie das Gerät mit einem Encoder verwenden möchten, muss dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl laufen.
Bedienungsanleitung:
1. Schließen Sie die Betriebsspannung an VCC und GND an. Die Anschlüsse dürfen nicht verpolt werden.
2. Schließen Sie das Frequenzimpulssignal an F an. Am VOUT-Anschluss wird dann eine entsprechende Ausgangsspannung ausgegeben.
Verhältnis zwischen Eingang und Ausgang: 100 Hz = 1 V; 1 kHz = 10 V. Die Modulgenauigkeit beträgt 1 % und ist nicht für Anwendungen mit hohen Präzisionsanforderungen geeignet.
Farbe: Blau
Material: Leiterplatte
Größe: 32,6 x 34 mm
Lieferumfang:
6 x ARM-M0 STM32F051C8T6 STM32 Core Board.
Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
