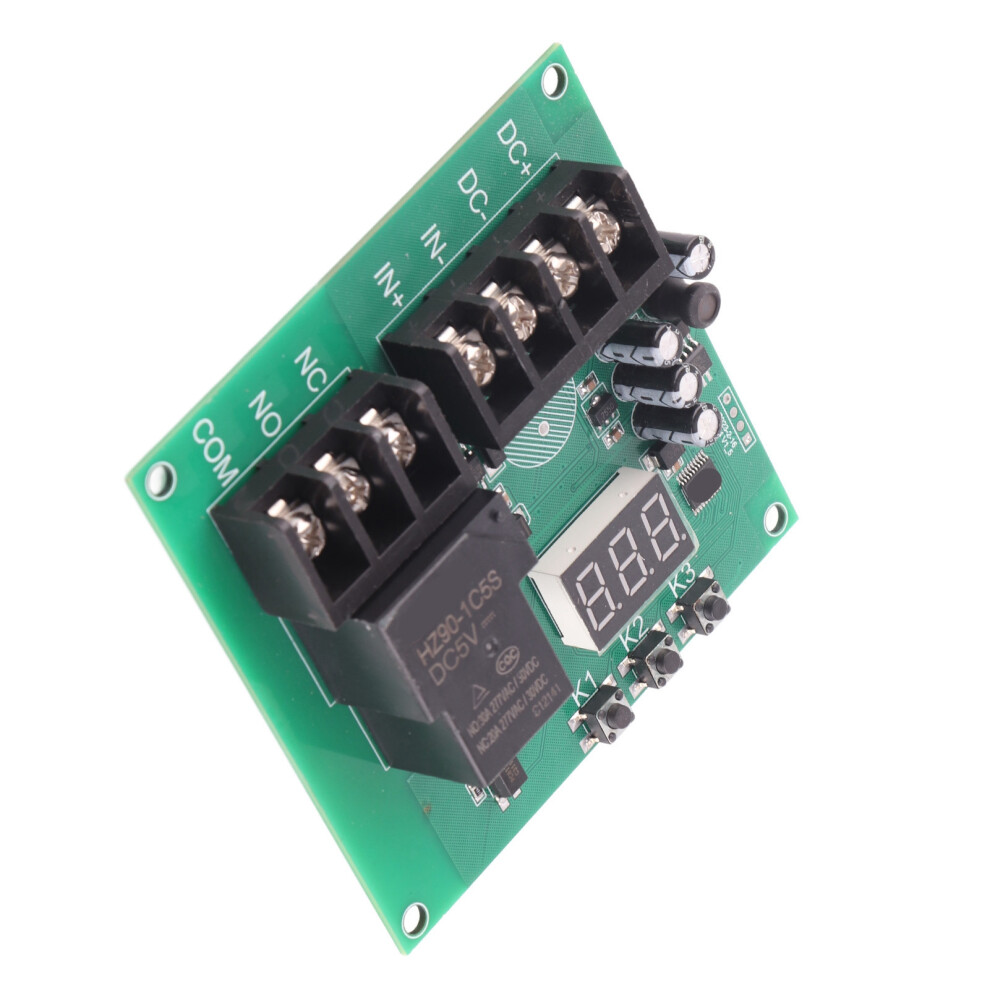

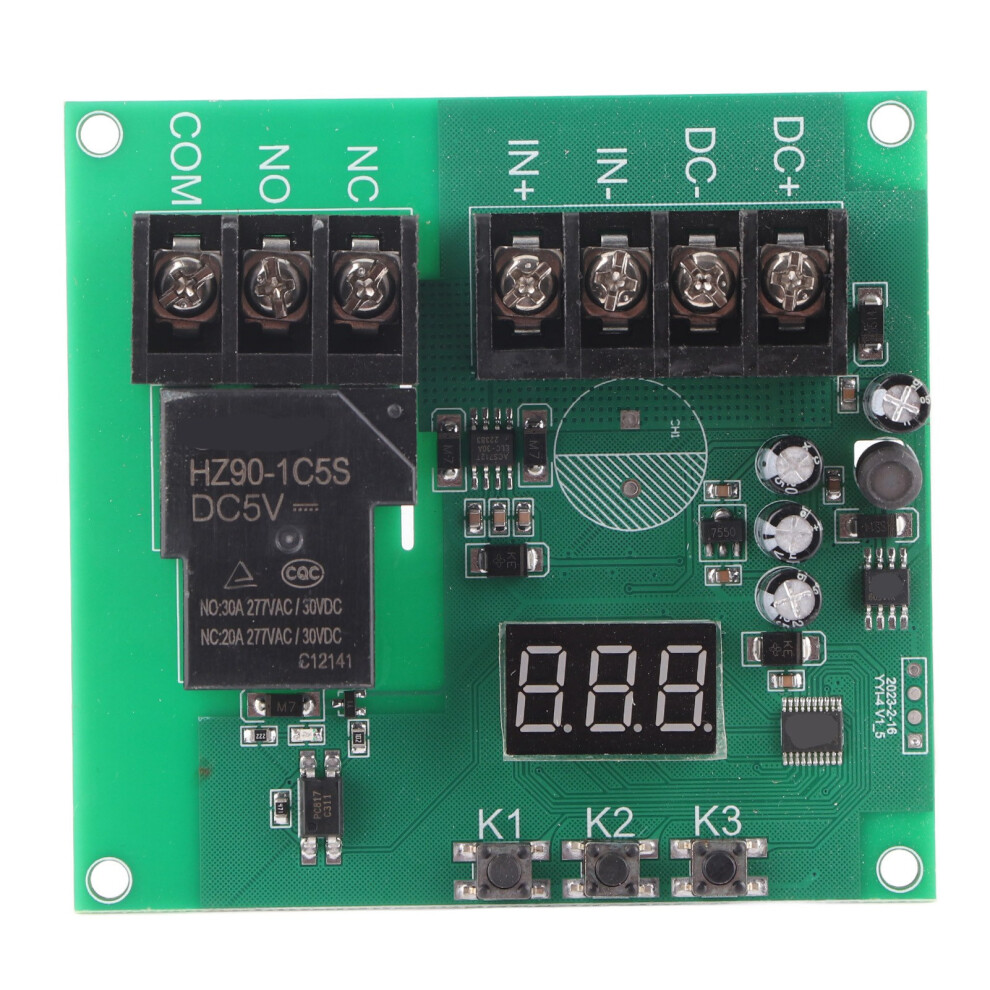

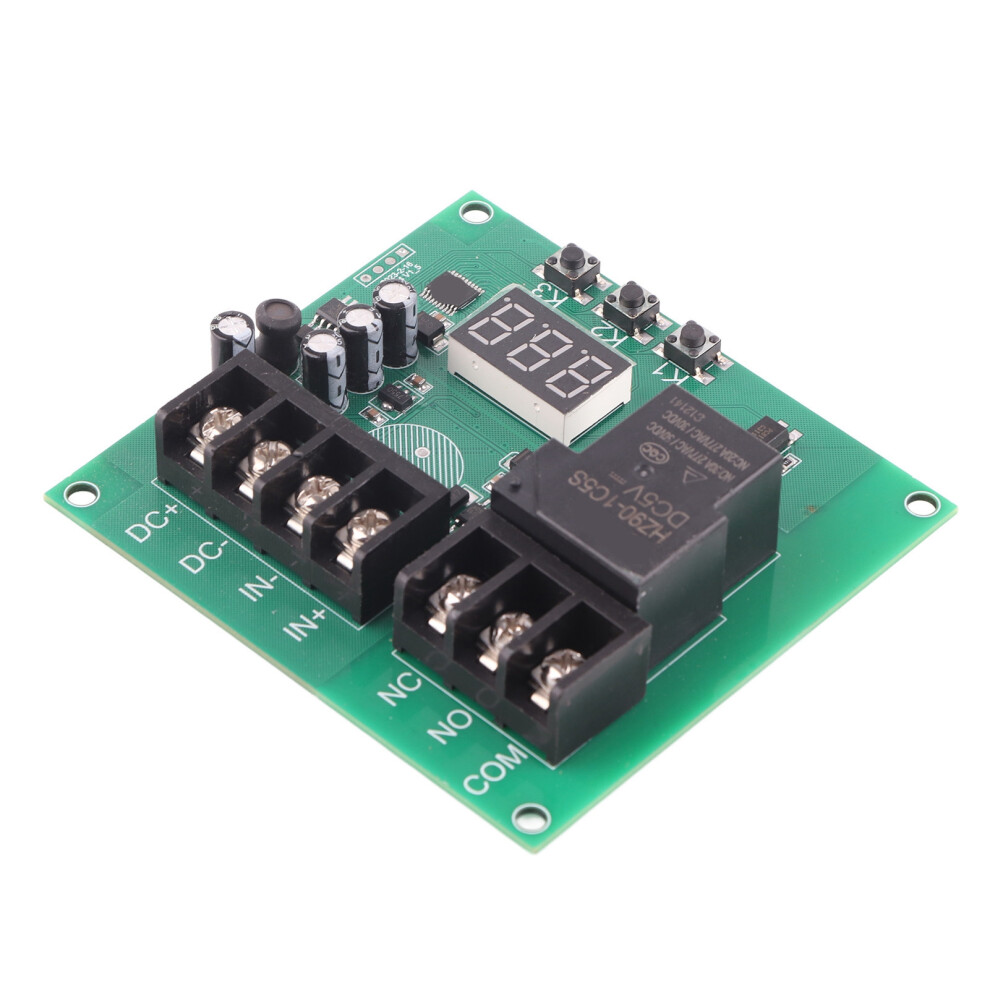

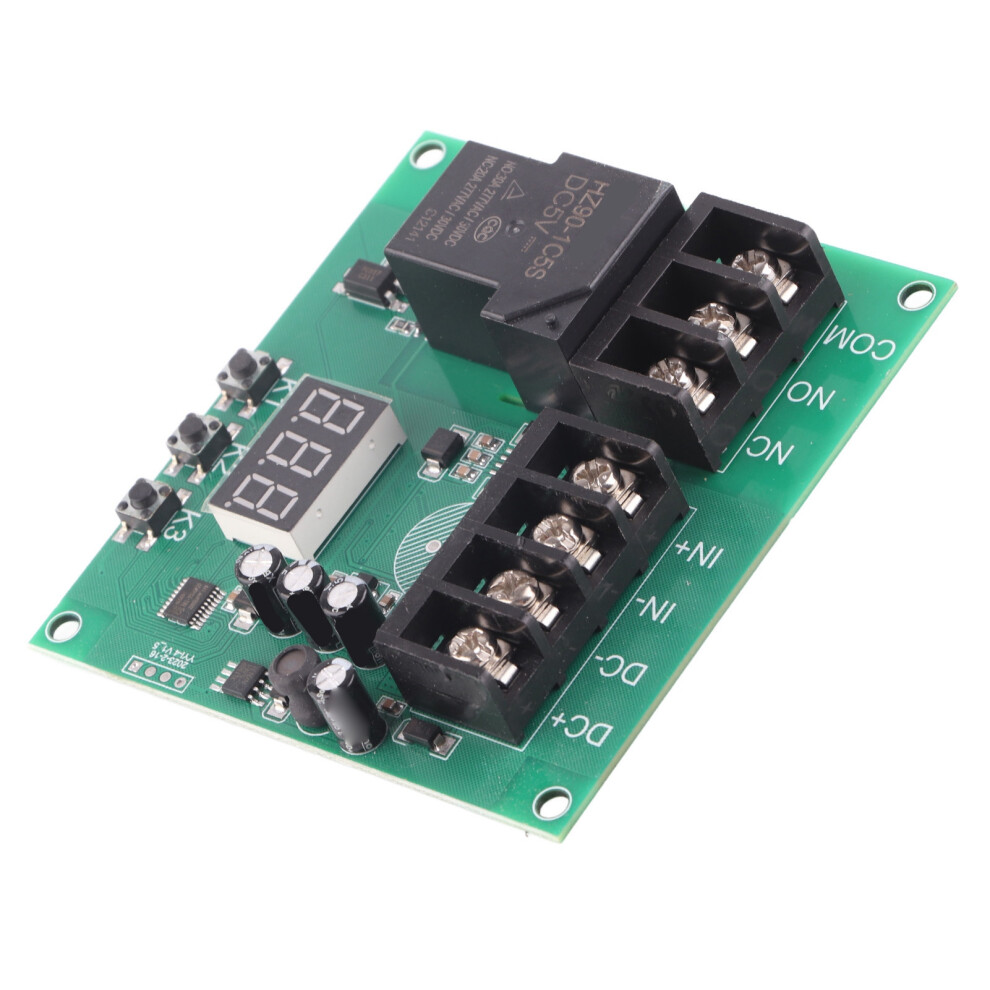

Digitaler Anzeigestromsensor 7-30V

Digitaler Anzeigestromsensor 7-30V Beschreibung

1. Strommodul: Kann den Gleichstrom einfach erfassen und das Ein- und Ausschalten des Relais entsprechend dem eingestellten Grenzwert steuern. 2. Breiter Erfassungsbereich: Der Spannungserfassungsbereich beträgt 7-30 V, der Stromerfassungsbereich 0-30 A und deckt somit verschiedene Anforderungen ab. 3. Präzise Messung: Mit einer Messgenauigkeit von bis zu 0,1 A verfügt das Sensormodul zudem über eine Fehlerkalibrierungsfunktion. 4. Stromkreisschutz: Dient zur Begrenzung des Stroms im Stromkreis und zum Schutz elektrischer Geräte vor Schäden durch Überstrom. 5. Einfache Bedienung: Die digitale Anzeige kann für längere Zeit ausgeschaltet werden, um den Stromverbrauch zu reduzieren - nützlich und praktisch.
Artikeltyp: Stromerfassungsmodul
Produktmodell: YYI-4
Spannungserfassungsbereich: DC 7-30 V
Stromerfassungsbereich: 0-30 A
Erfassungsgenauigkeit: 0,1 A (100 mA).
Standby-Stromverbrauch: Ca. 20 mA.
Relaisausgang: Kann das Ein- und Ausschalten von Gleichstromleitungen bis zu 30 A steuern.
Funktion: Erfasst, ob der Strom zu groß oder zu klein ist, steuert den Relaisschalter zum Ein- und Ausschalten der Leitung oder gibt ein Signal.
Anleitung:
1. Bedienungsanleitung:
1. P-11: Wenn der gemessene Strom größer als I1 ist, schließt das Relais; wenn der gemessene Strom wieder kleiner als I1 ist, öffnet das Relais.
2. P-12: Wenn der gemessene Strom größer als I1 ist, schließt das Relais; es bleibt geschlossen, bis die Platine abgeschaltet wird.
3. P-21: Wenn der gemessene Strom größer als I2 ist, schließt das Relais; wenn der gemessene Strom kleiner als I1 ist, öffnet das Relais.
4. P-22: Wenn der gemessene Strom größer als I2 ist, schließt das Relais; es bleibt geschlossen, bis die Platine abgeschaltet wird.
5. P-31: Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais; wenn der Strom größer als I2 ist, öffnet das Relais.
6. P-32: Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais; es bleibt geschlossen, bis die Platine abgeschaltet wird.
7. P-41: Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais, andernfalls öffnet es.
8. P-42: Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais; es bleibt geschlossen, bis die Platine abgeschaltet wird.
9. P-51: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais, andernfalls öffnet es.
10. P-52: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais; es bleibt geschlossen, bis die Platine abgeschaltet wird.
2. Einstellanleitung:
1. Einschalten: Der gemessene Strom wird angezeigt (wenn die Messstromklemme offen ist, zeigt die digitale Anzeige einen normalen Wert an).
2. Beim ersten Drücken von K1 dauert es mehr als 1 Sekunde, bis die Einstellung wirksam wird, um Fehlauslösungen zu verhindern. Auf dem Display erscheint: P 11: K2 für den Einstellmodus, K3 für die Einstellfunktion.
3. Beim zweiten Drücken von K1 blinkt 0,05 auf dem Display, was bedeutet, dass der Schwellenwert I1 0,05 A beträgt; K2 erhöht I1, K3 verringert I1.
4. Beim dritten Drücken von K1 blinkt 0,10 auf dem Display, was bedeutet, dass der Schwellenwert I2 0,1 A beträgt; K2 erhöht I2, K3 verringert I2.
5. Beim vierten Drücken von K1 wird der gemessene Strom angezeigt; dies bedeutet, dass der Standby-Modus aktiviert ist.
6. Im Standby-Modus kann durch langes Drücken von K2 oder K3 der Fehler des gemessenen Stroms feinjustiert werden.
