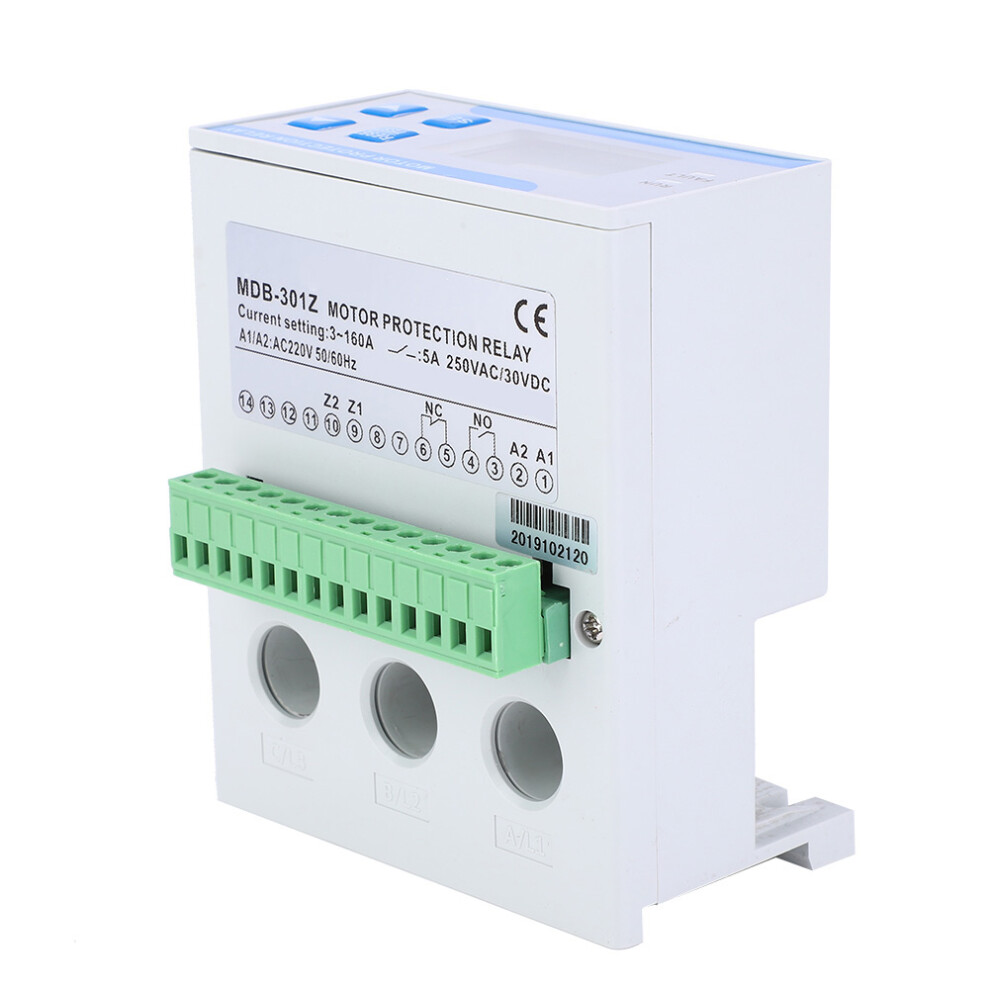

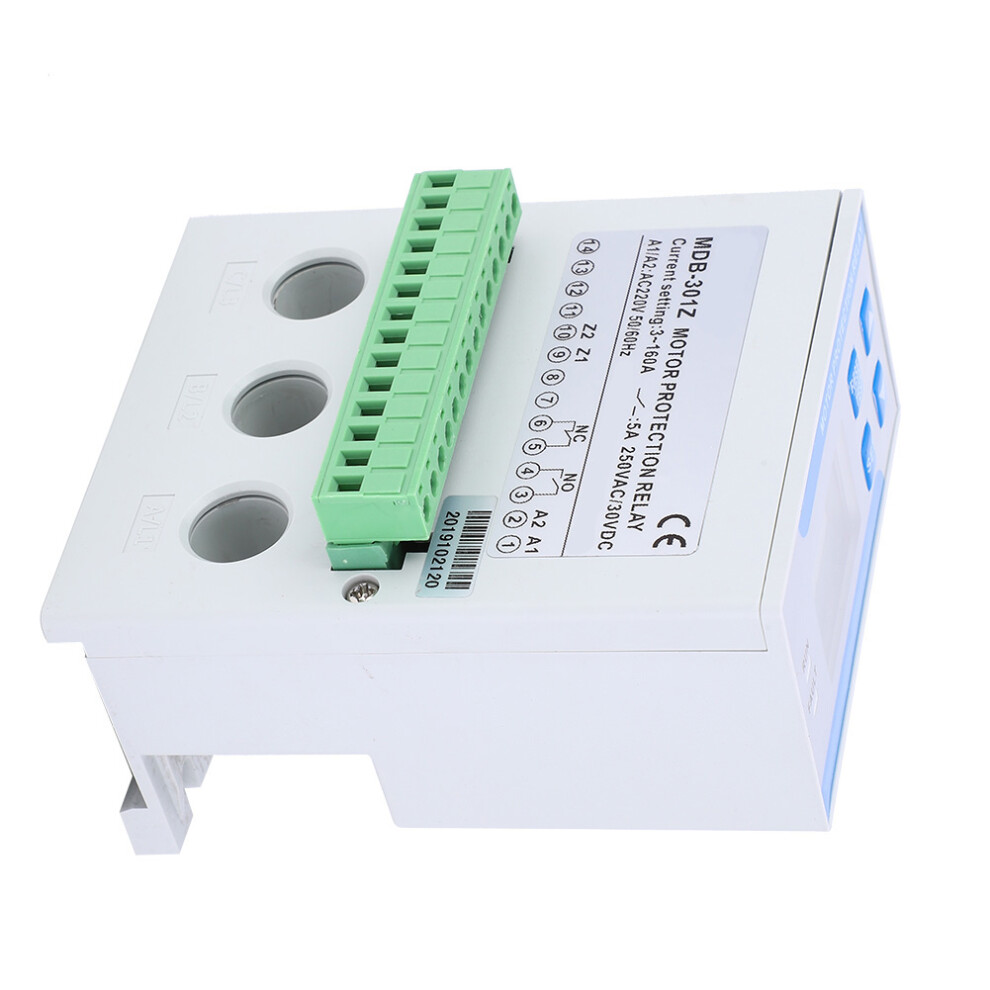

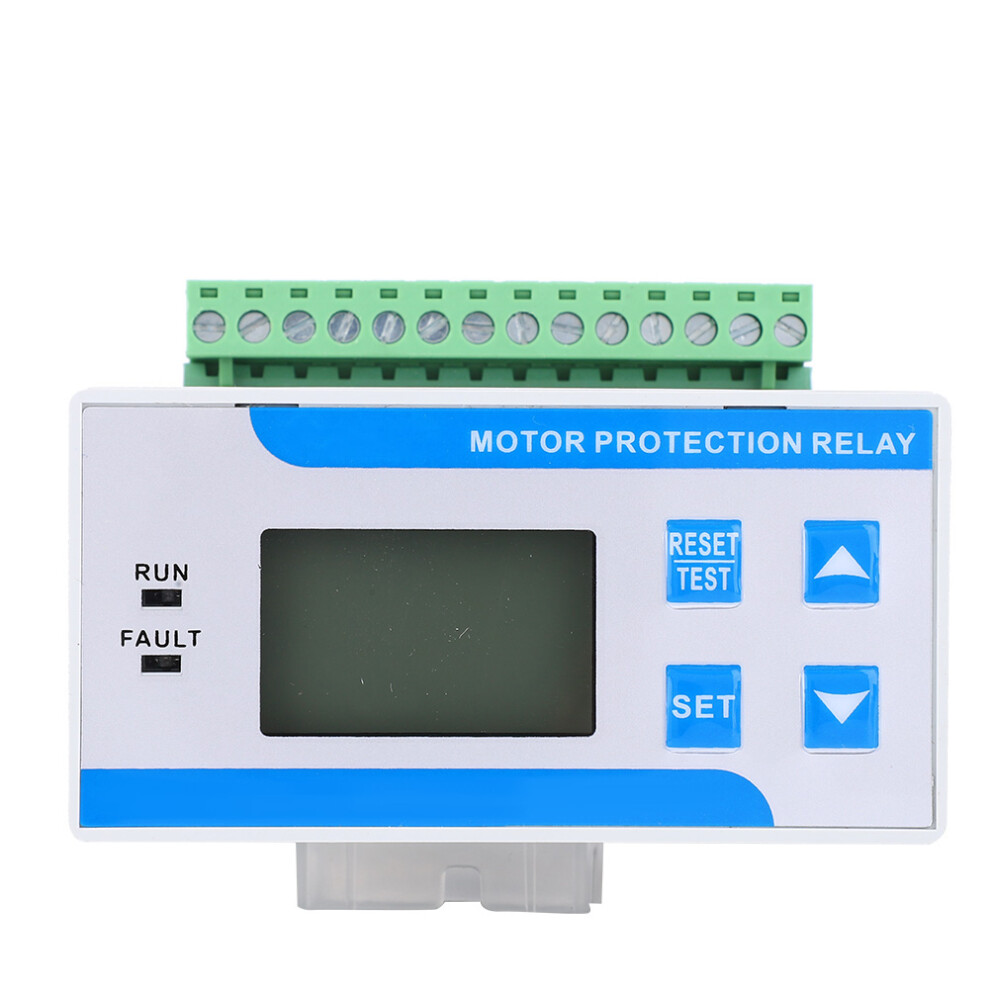

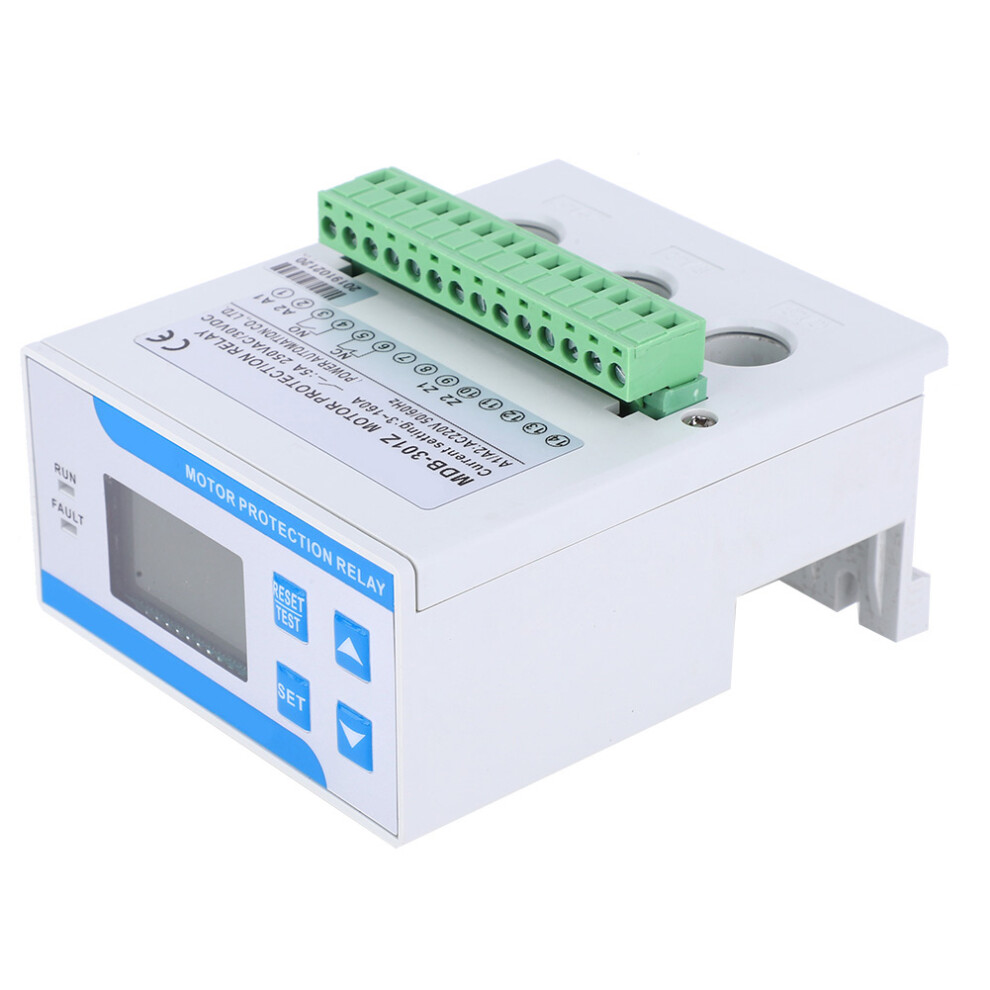

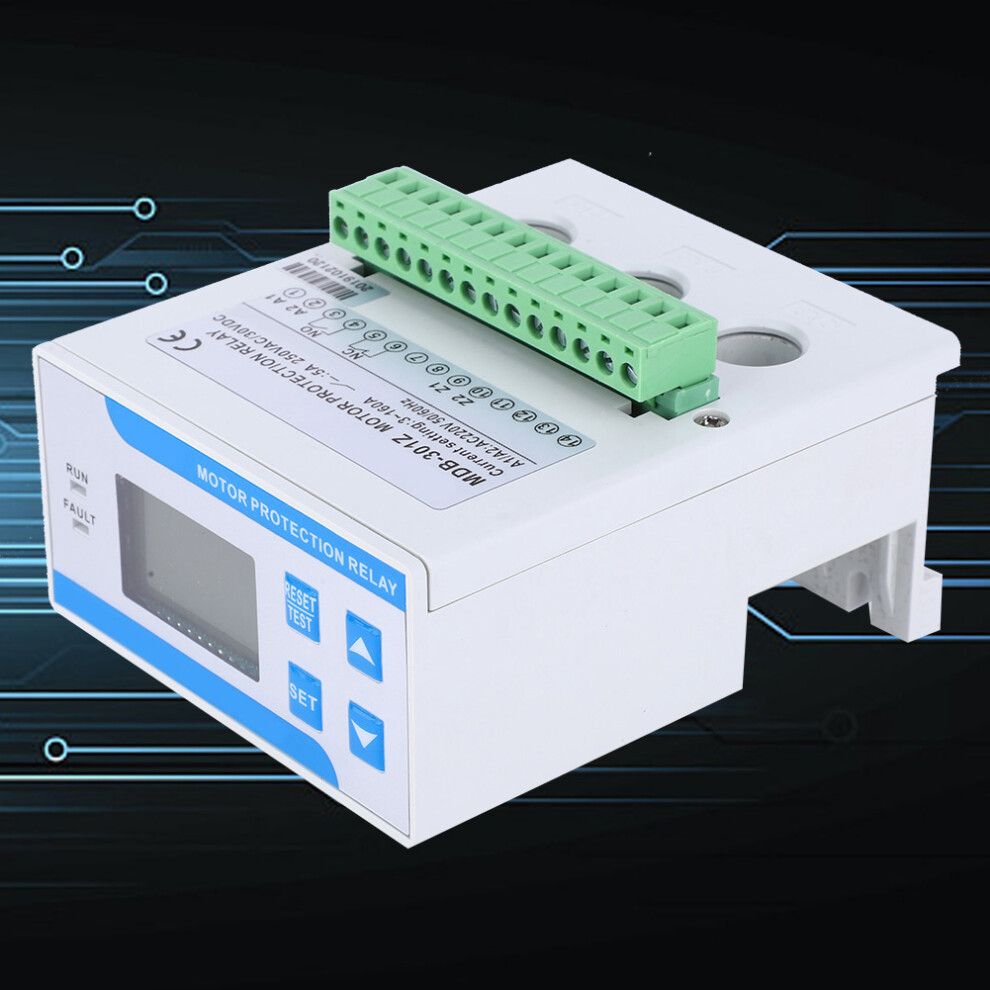

Digitaler Motorschutzschalter AC220V 3-Phasig 3-160A

Digitaler Motorschutzschalter AC220V 3-Phasig 3-160A Beschreibung

1. Mit Überstrom-, Phasenfehler-, Überlast- und Unterlastschutz. 2. Schienenmontage für einfache Installation. 3. Mehrere Rückstellmethoden für unterschiedliche Anforderungen. 4. Digitaler intelligenter Motorschutzschalter, digitale Anzeige, um den Motorstatus besser zu überwachen. 5. Kann die Gerätesicherheit besser schützen.
Artikeltyp: Motorschutzschalter
Schutzfunktion
Betriebsbedingungen und Einstellbereich
Auslösezeit
Überlast (festes Zeitlimit)
Der Betriebsstrom überschreitet den eingestellten Wert
0,5-60 s
Einstellbereich: 0,3-16 A, 3-160 A, 10-999 A.
Überlast (zeitabhängig, umgekehrt proportional)
Der Betriebsstrom überschreitet den eingestellten Wert
1-5 Auslösekurven, zeitabhängig, umgekehrt proportional
Einstellbereich: 0,3-16 A, 3-160 A, 10-999 A
Unterlast
Der Betriebsstrom liegt unter dem eingestellten Wert. Wird nach dem Start aktiviert.
0,5-60 s
Der Einstellbereich entspricht dem der Überlast. Hinweis: Der Unterlastwert muss kleiner sein als der Überlastwert.
Phasenfehler
Die Stromungleichheit übersteigt 50 %
2 s
Stromungleichheit
Die Stromungleichheit übersteigt den eingestellten Wert. Einstellbereich: 10-50 %
5 s
* Ungleichheitsrate = (Phasenstrom I_Durchschnitt) / I_Durchschnitt 100 % (maximaler Wert)
Startverzögerung
Während des Motorstarts schaltet der Schutzschalter Überlast-, Unterlast-, Blockier- und Ungleichheitsschutz aus. Hinweis: Während des Startvorgangs erfolgt ein Countdown.
0-200 s
Blockierrotor
Der Betriebsstrom überschreitet den eingestellten Überlastfaktor und wird nach dem Start aktiviert.
3 s
Einstellbereich: 1,5-8-facher Überlaststrom.
Kurzschluss
Der Betriebsstrom überschreitet das 10-fache des eingestellten Überlastfaktors.
50 ms
Erdfehler (Leckstrom)
Der Nullsequenzstrom überschreitet den eingestellten Wert. Einstellbereich: 30 mA-2,5 A.
1 s
Ein Nullsequenzstromwandler mit 5 A/10 mA muss angeschlossen werden.
Überspannung
Die Betriebsspannung überschreitet den eingestellten Wert; die Rückstellspannung liegt 5 % darunter.
5 s
Einstellbereich: 65-690 V
Unterspannung
Die Betriebsspannung liegt unter dem eingestellten Wert; die Rückstellspannung liegt 5 % darüber.
5 s
Einstellbereich: 65-600 V
1 Motorschutzschalter
1 Bedienungsanleitung
