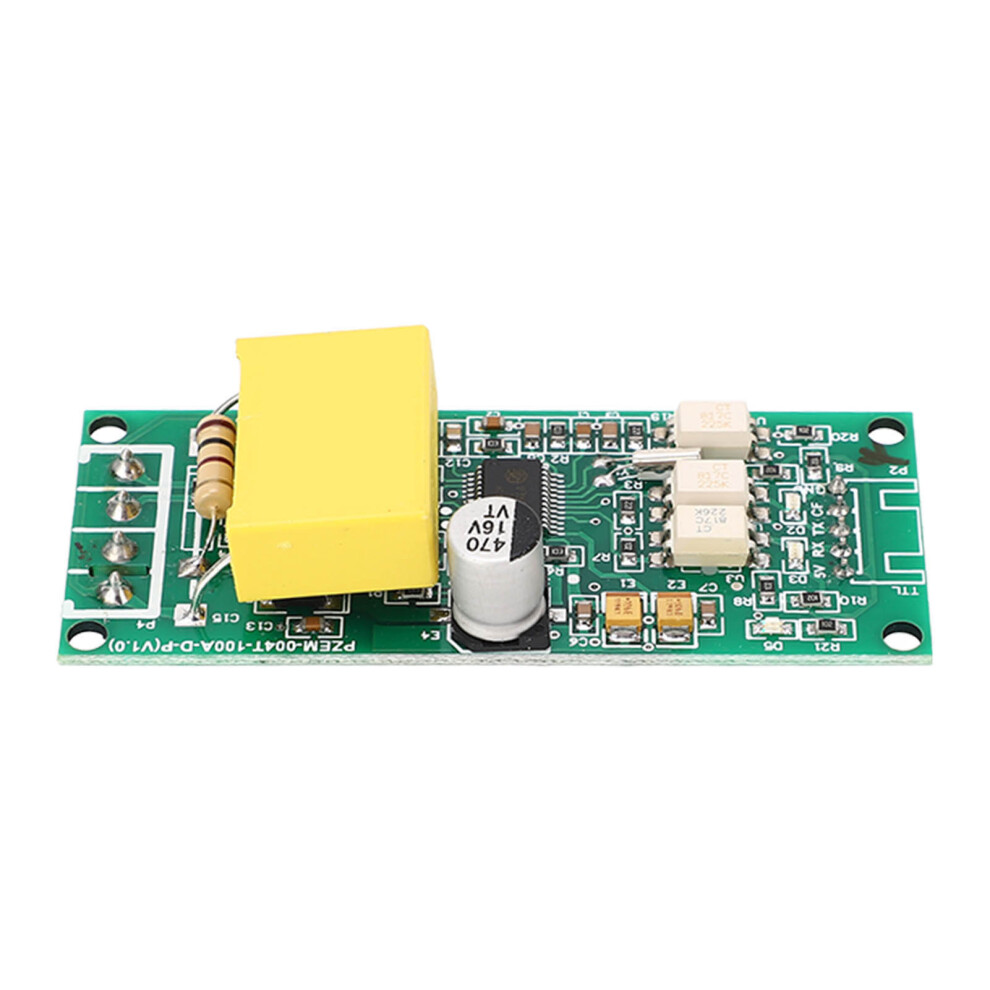

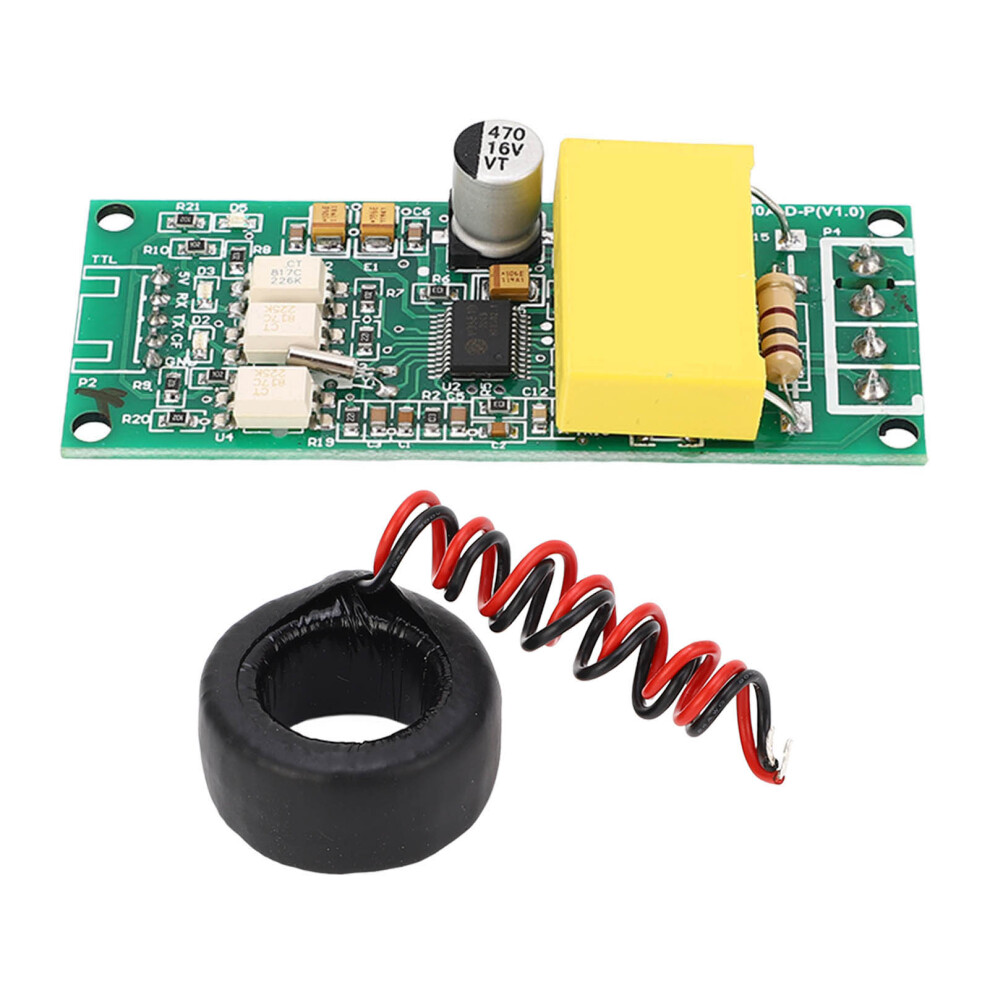

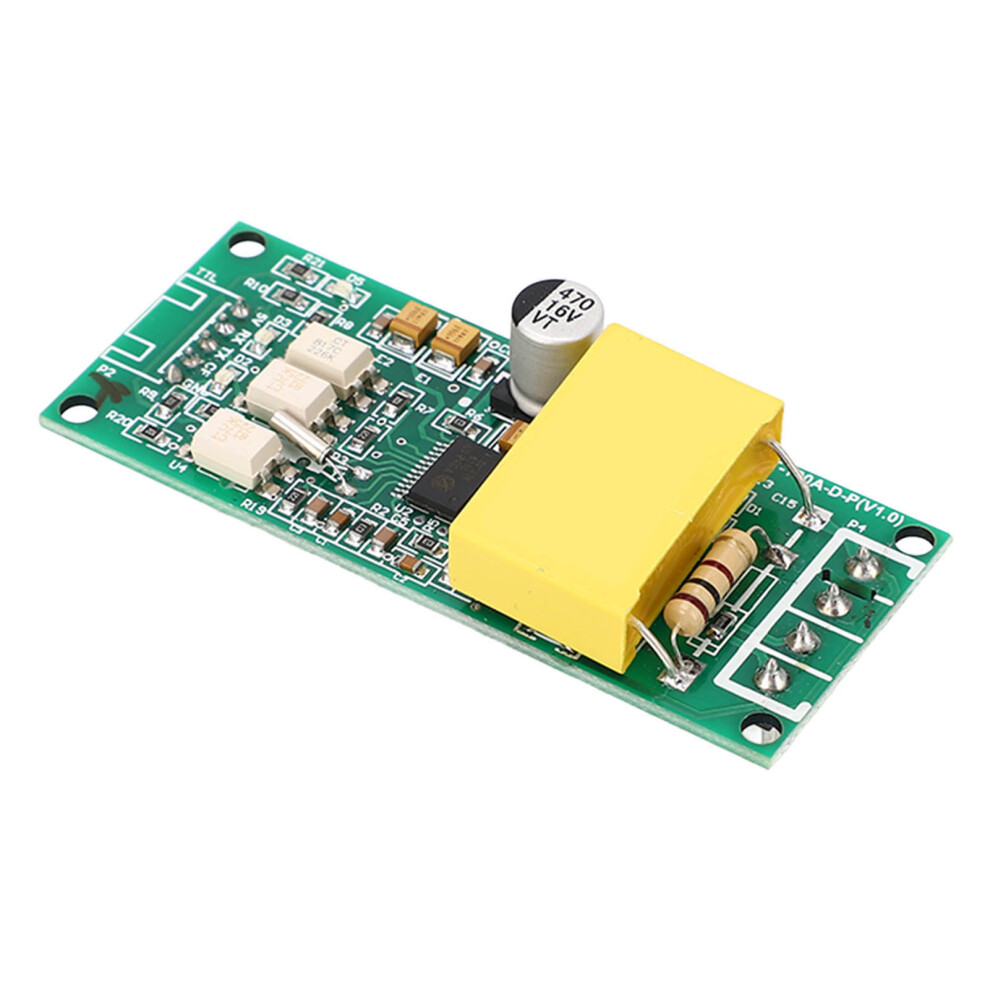

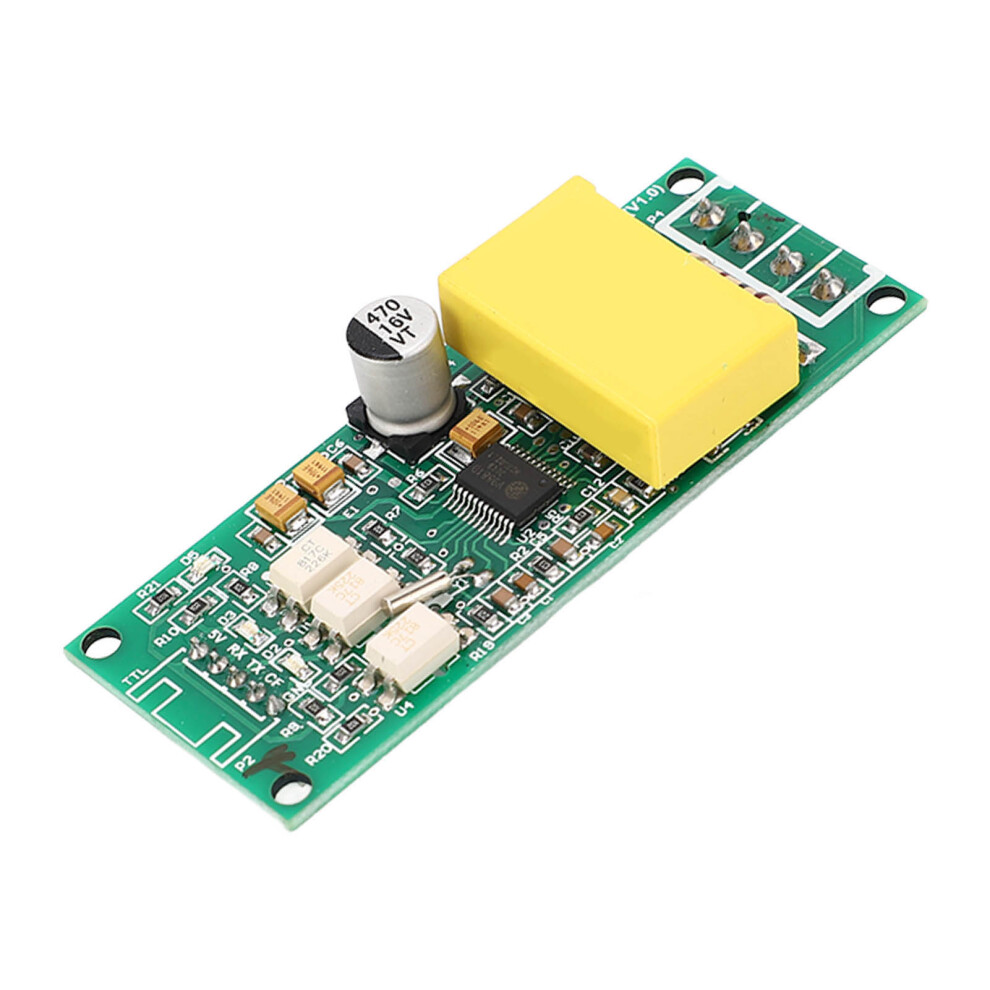

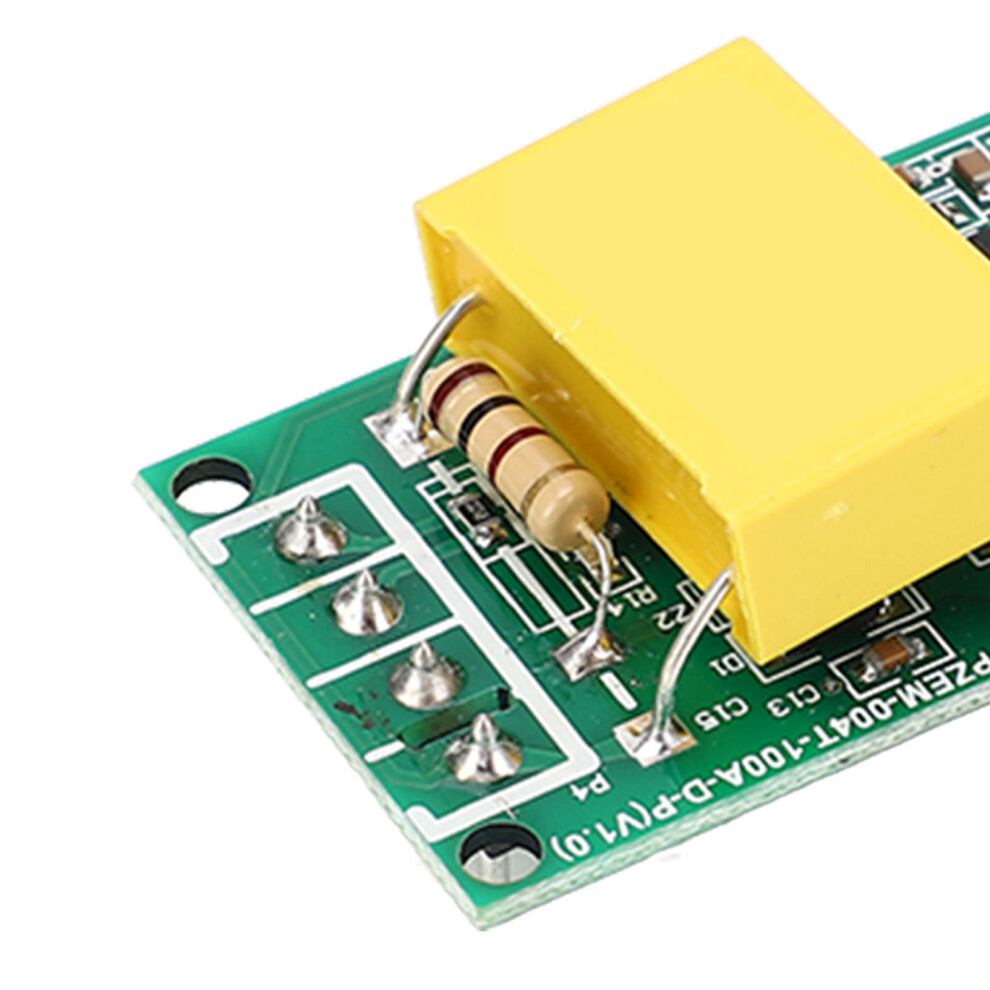

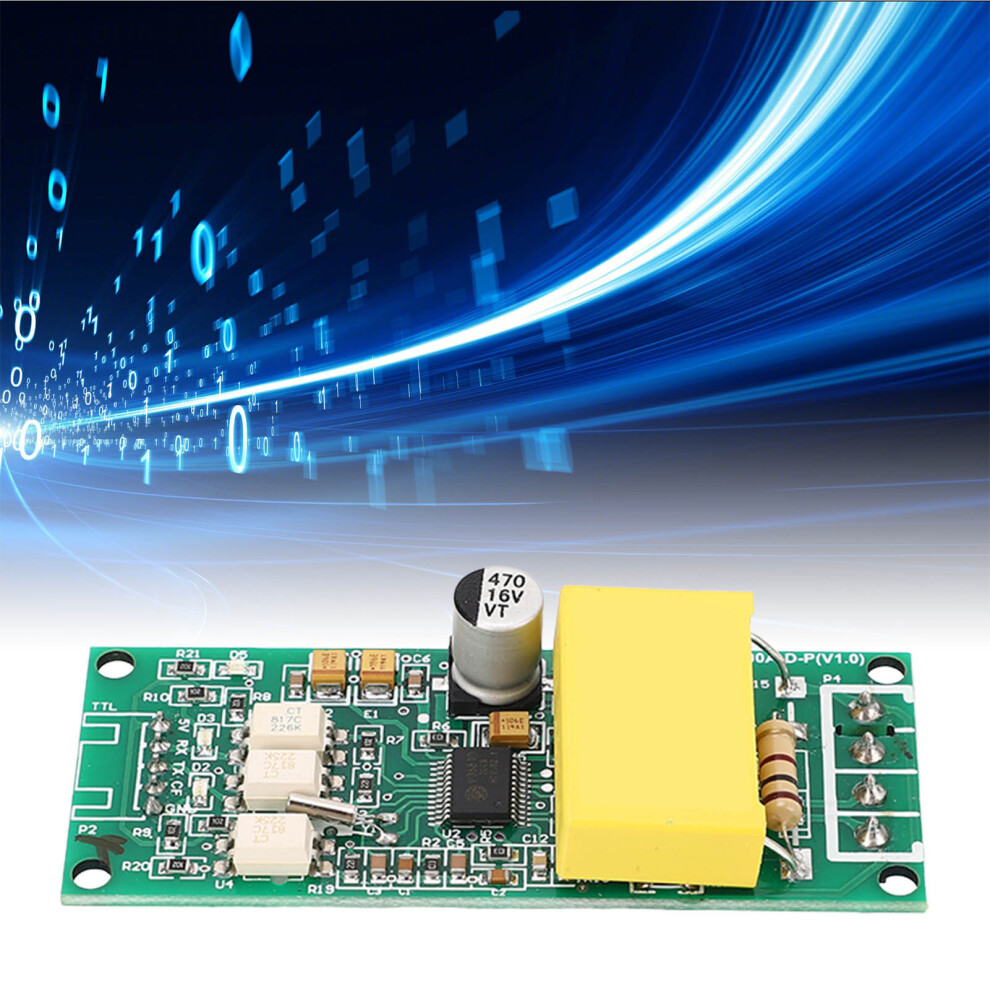

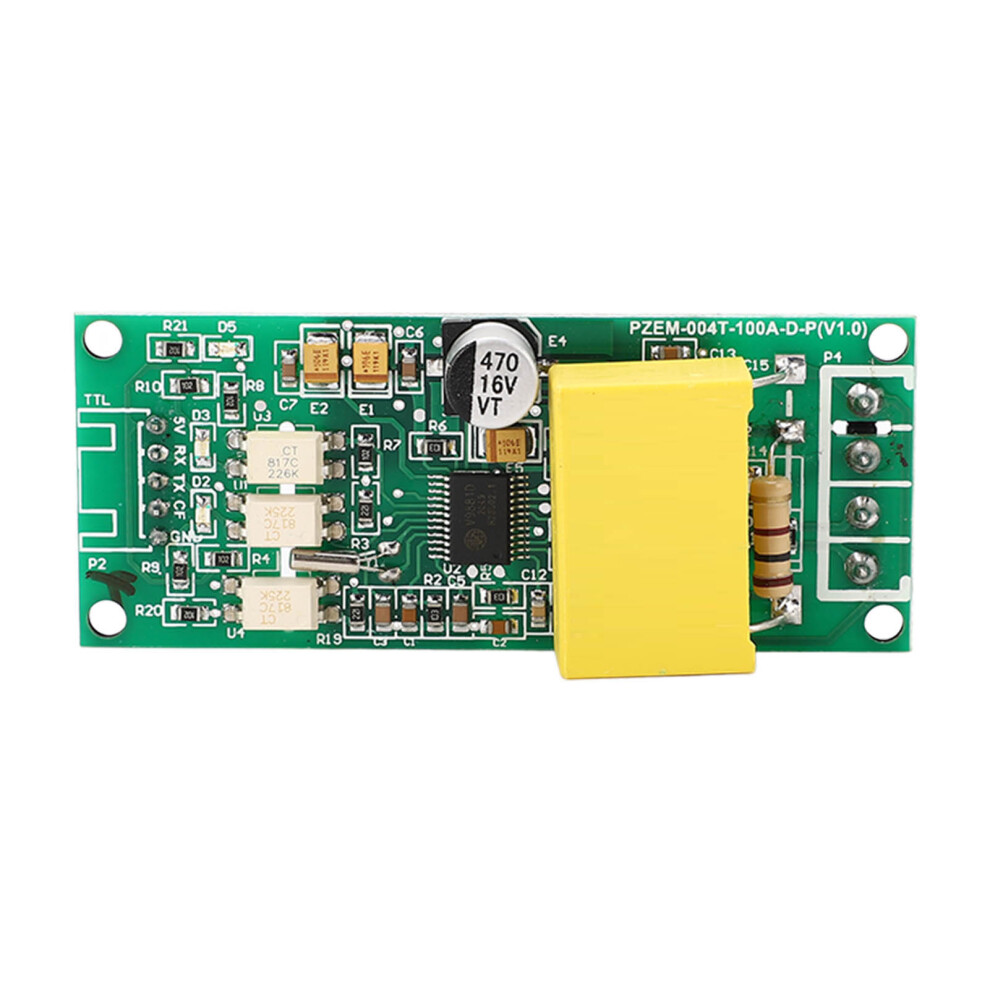

Digitales Multifunktionsmessgerät-Modul,

Digitales Multifunktionsmessgerät-Modul, Beschreibung

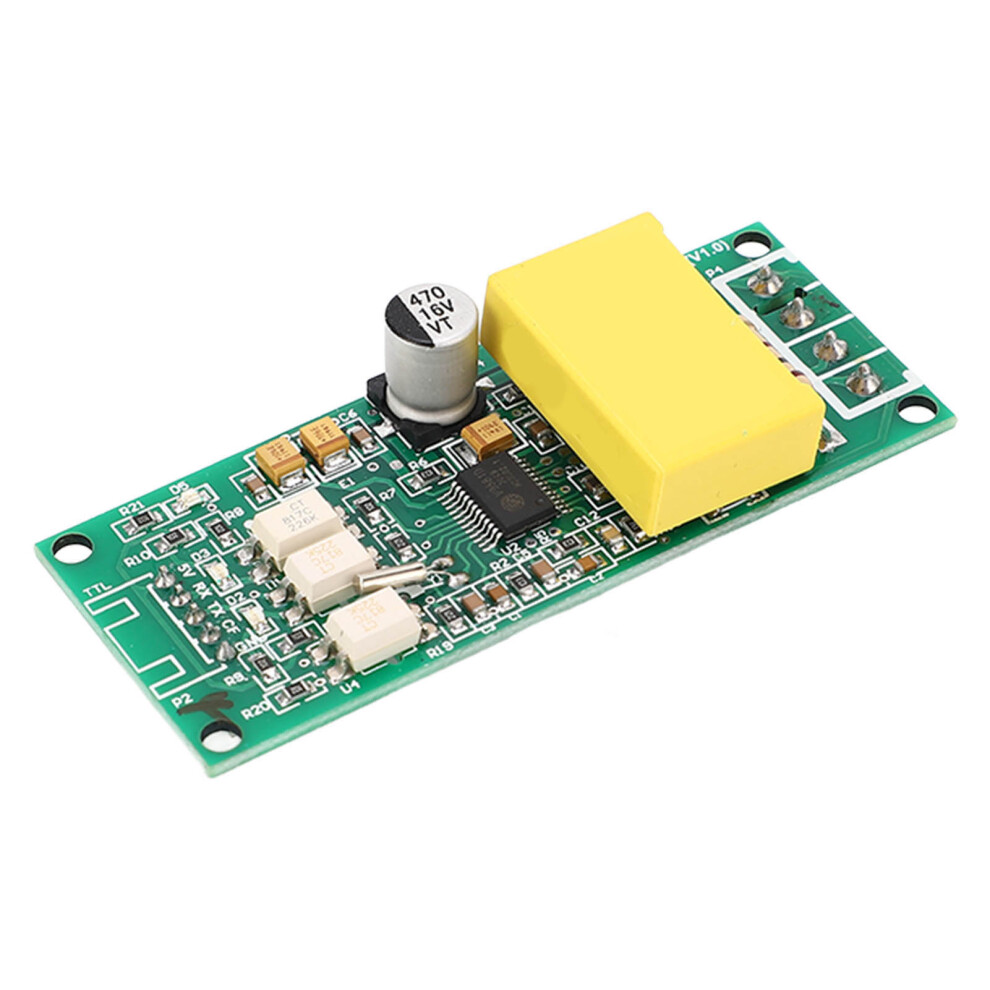

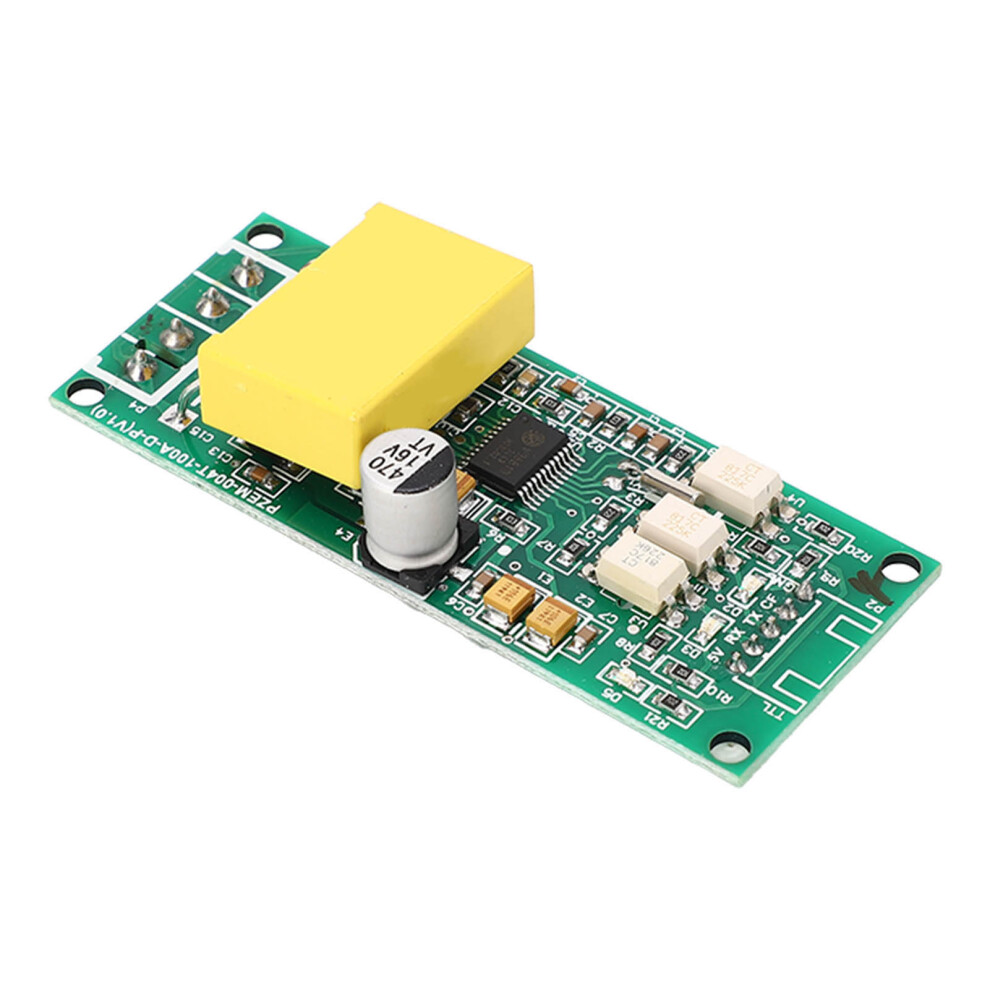

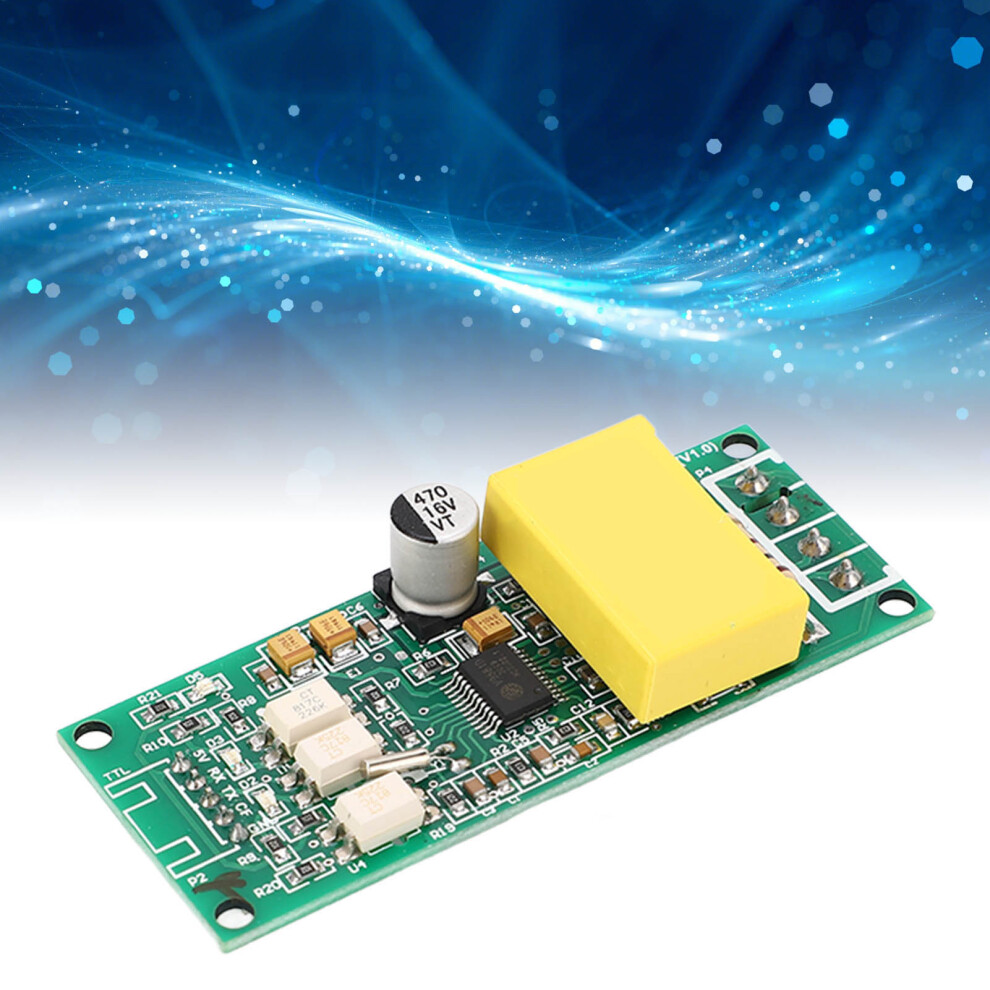

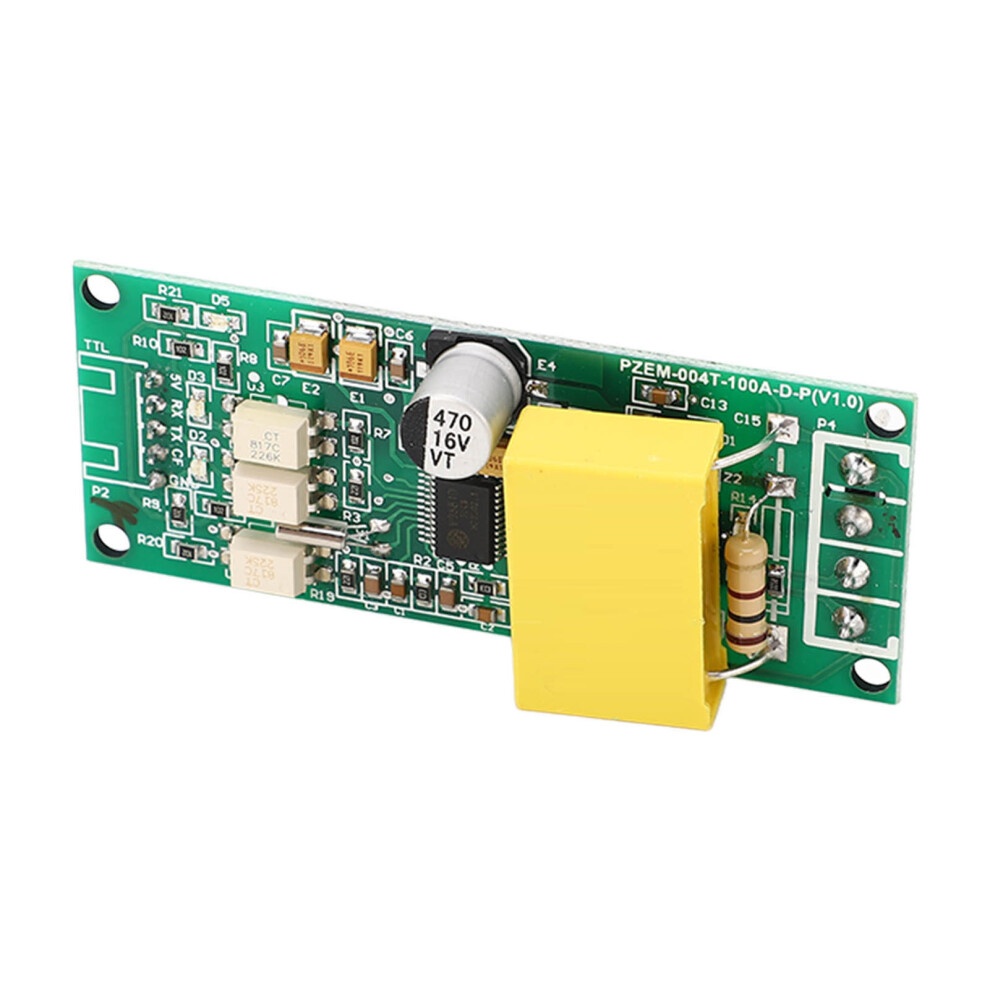

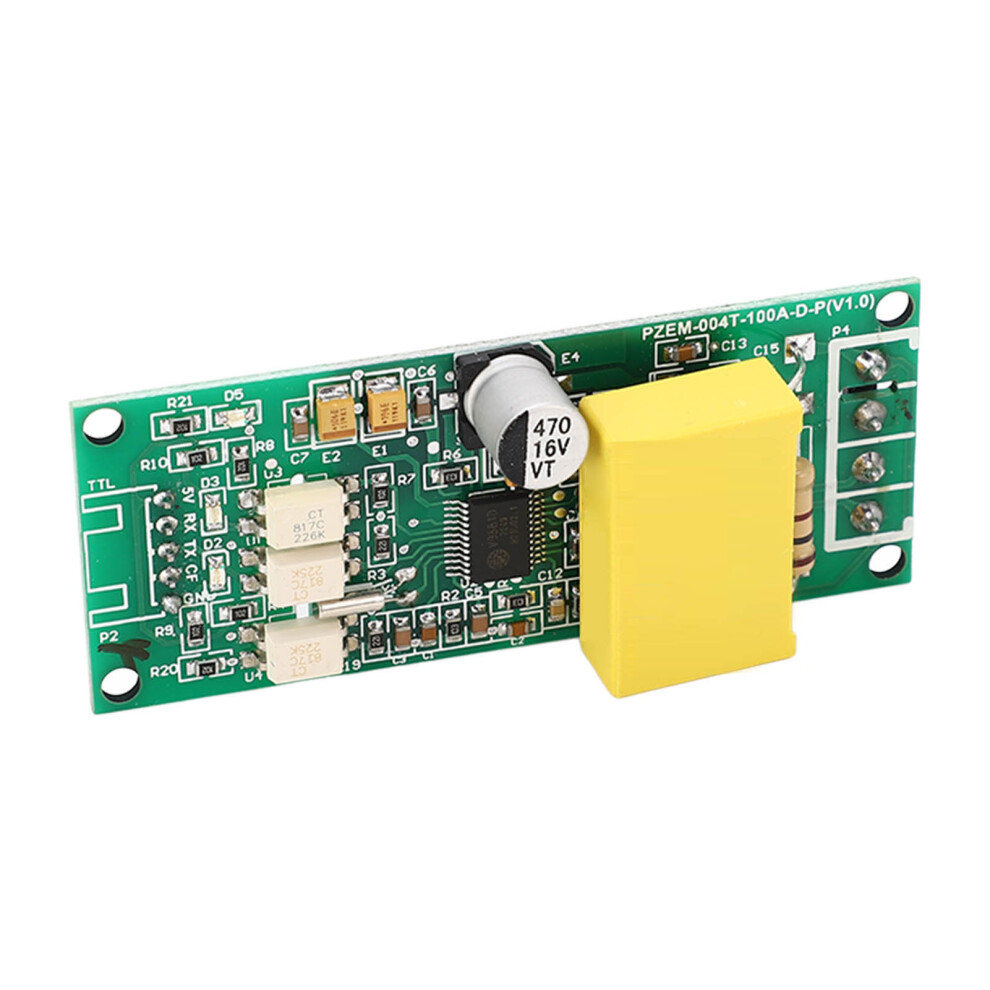

Digitales Multifunktionsmessgerät-Modul, Leistungsfrequenz, Kommunikation, Wechselstrom, Spannung, Testmodul, serieller TTL-Anschluss

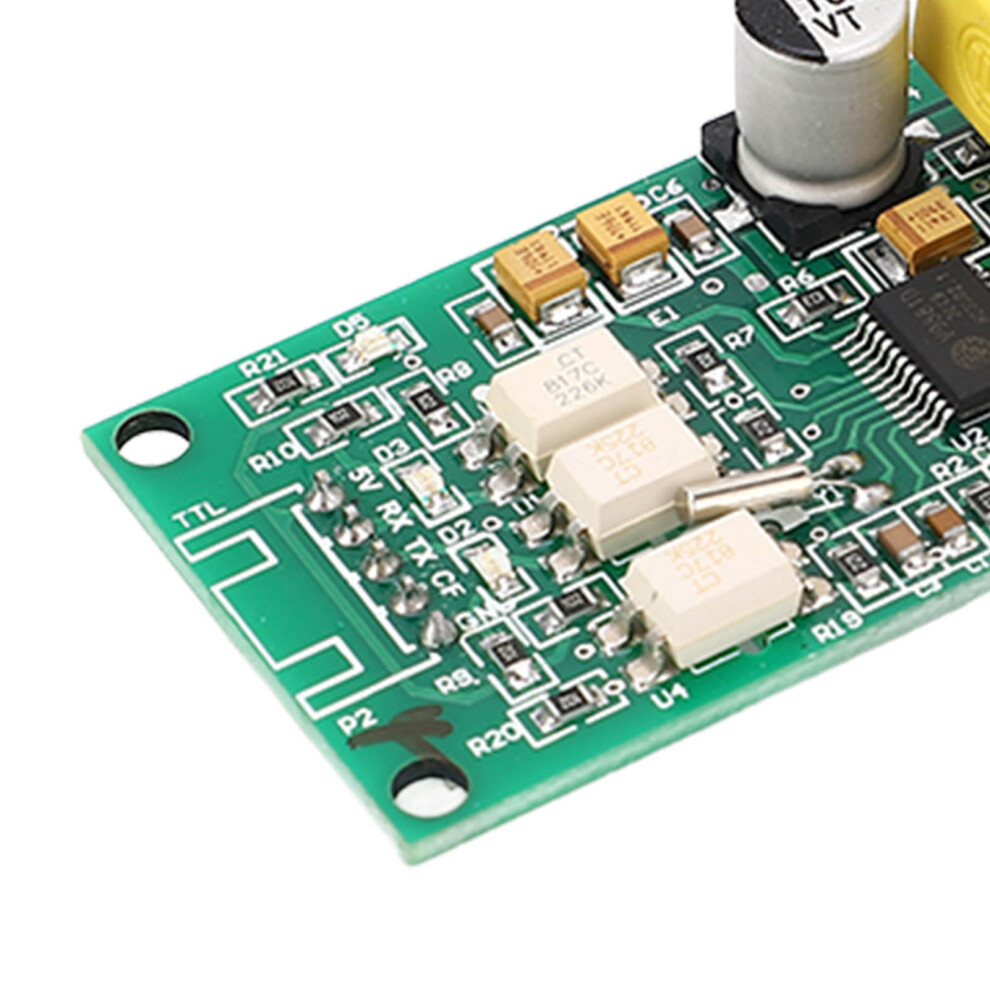

1. REIHENPIN-IMPULS: Die neu aktualisierte Reihenpin-Impulsversion eignet sich besser für die integrierte Verwendung von Leiterplatten und erleichtert die Leistungsmessung und Kalibrierung von Fehlern. 2. KOMMUNIKATIONSSCHNITTSTELLE: Die physikalische Schicht verwendet eine Kommunikationsschnittstelle von UART zu TTL mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit und ohne Überprüfung. 3. FUNKTIONSCODES: Unterstützt 0x03 (Halteregister lesen), 0x04 (Eingaberegister lesen), 0x006 (Einzelregister schreiben), 0x41 (Kalibrierung), 0x42 (Stromrücksetzung) usw. Der Funktionscode 0x41 ist nur für die interne Verwendung (Adresse kann nur 0xF8 sein). 4. HOST-SLAVE-MASCHINE: Der Slave muss dem Host nicht antworten und verwendet die Adresse OxF8 als Universaladresse, die nur in einem einzelnen Slave-Gerät verwendet werden kann und als Kalibrierungsadresse verwendet werden kann. 5. CRC-VERIFIZIERUNG: Nimmt ein 16-Bit-Format an, belegt zwei Bytes und generiert ein Polynom von X16+X15+X2+1, der für die Berechnung verwendete Polynomwert ist 0xA001.

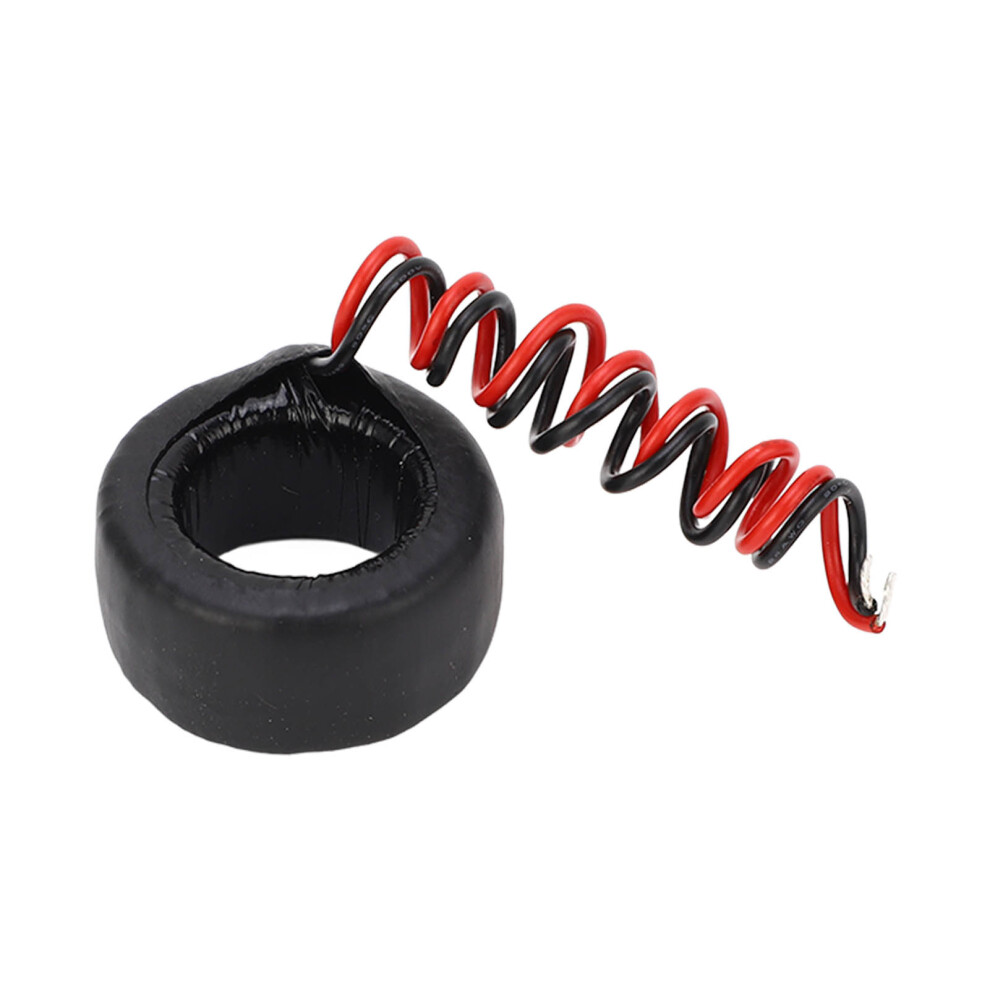

Artikeltyp: Multifunktions-Messmodul Material: PCB Spannungsmessbereich: 80-260 V Auflösung: 0,1 V Messgenauigkeit: 0,5 % Strommessbereich: 0-100 A Anlaufstrom: 0,02 A Auflösung: 0,001 A Messgenauigkeit: 0,5 % Wirkleistungsmessbereich: 0-23 kW Anlaufleistung: 0,4 W Auflösung: 0,1 W Anzeigeformat:
