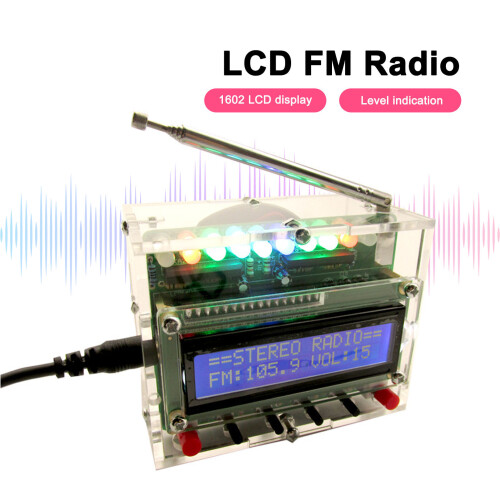

DIY FM-Radiowecker 87-108 MHz LCD-Display 5V Set

DIY FM-Radiowecker 87-108 MHz LCD-Display 5V Set Beschreibung

Do-It-Yourself FM-Radio 87 bis 108 MHz LCD-Display Digital Radioempfänger mit blinkenDE LED-Leuchte für BildungProjektteile
Artikeltyp: FM-Radio

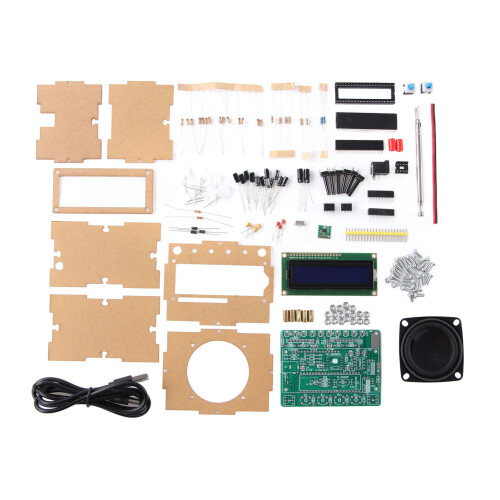

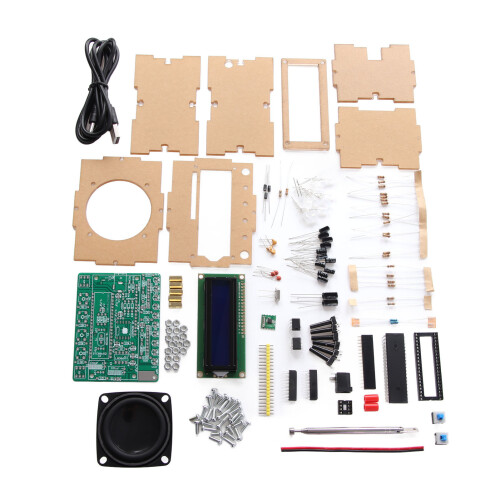

Material: PCB, Acryl
DC-Steckdosenstromversorgung: 5V, Plus innen und Minus außen, nicht in umgekehrter Richtung anschließen
Merkmale:
1. Integrierte Lautstärkeregelung
2. Das RGB-Anzeigenlicht blinkt automatisch
3. Unterstützt Empfangsfrequenzen von 87 MHz bis 108 MHz
4. Eingebauter 5-Watt-Verstärker
5. LCD1602-Display
Parameter:
1. Artikeltyp: RDA5807 FM-Radioempfänger 87-108 MHz
2. Betriebsspannung: DC 4,5-5,5 V
3. Ausgangsimpedanz: 4 Ohm
4. Ausgangsleistung: 5 W
5. Ausgangskanal: Mono
6. Empfangsfrequenz: 87,0 MHz bis 108,0 MHz
7. Frequenzgenauigkeit: 0,1 MHz
8. Äquivalentrauschen: 30 dB
9. Betriebstemperatur: -40 C bis 85 C
10. Luftfeuchtigkeit: 5 % bis 95 % RH
Gebrauchsanweisung:
1. Drücken Sie die linke Taste, um die Stromversorgung ein- oder auszuschalten.
2. Drücken Sie die rechte Taste, um die Spectrum-Indicator-Leuchte ein- oder auszuschalten.
3. Drücken Sie S+ oder S-, um die Lautstärke zu regeln.
4. Drücken Sie P+ oder P-, um die Empfangsfrequenz und den FM-Radiosender einzustellen.
Kurze Einführung:
Der Hauptsteuerchip besteht aus dem STC89C52-Chip und dem TDA5807-Kernbaustein, er ist über den I2C-Bus mit den Master- und Slave-Geräten verbunden, und der TDA5807-Chip wird durch Software-gesteuerte Bus-Timing-Simulation betrieben. Das Programm sucht automatisch nach Radiosendern, mit einem Frequenzempfangsbereich von 87 bis 108 MHz. Die Frequenzbandinformationen werden in Echtzeit auf dem LCD1602-Display angezeigt. Das Ausgangssignal wird durch den Verstärkerchip LM386 verstärkt und verarbeitet, der den Lautsprecher antreibt. Dabei werden Störgeräusche beim Radiohören effektiv reduziert und durch den Verstärker wird der Ton klarer. Mit der Level-Anzeige macht das Radiohören noch mehr Freude.
Produkteigenschaften:
1. Dieses Modul arbeitet mit einer DC 5V Spannung, ist leicht zugänglich und unterstützt USB-Stromversorgung vom Computer sowie mobile Power-Banks.
2. Dieser Audiodekoder nutzt digitale Abstimmung und stufenlose Lautstärkeregelung, was die Suche nach Radiosendern und die Lautstärkeanpassung deutlich vereinfacht.
