Drahtfinder Netzwerkkabeltester Multifunktionaler

Drahtfinder Netzwerkkabeltester Multifunktionaler Beschreibung

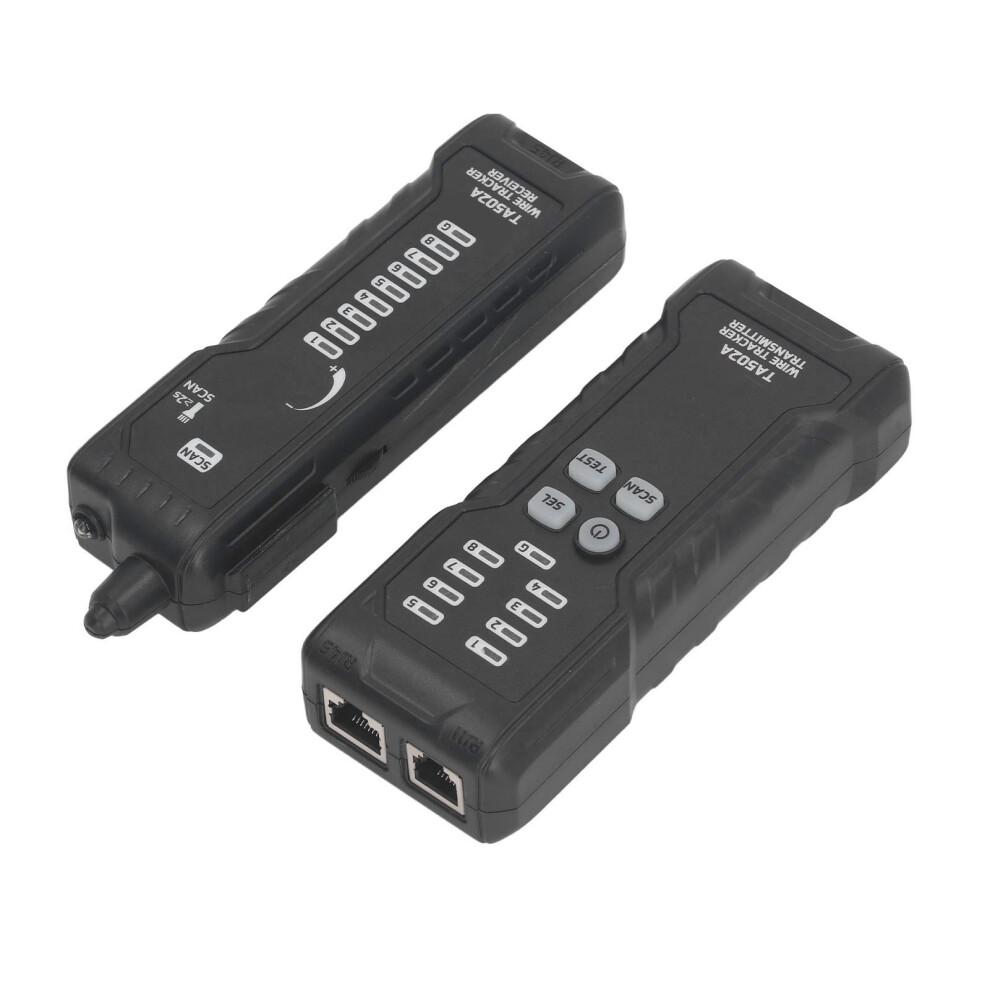

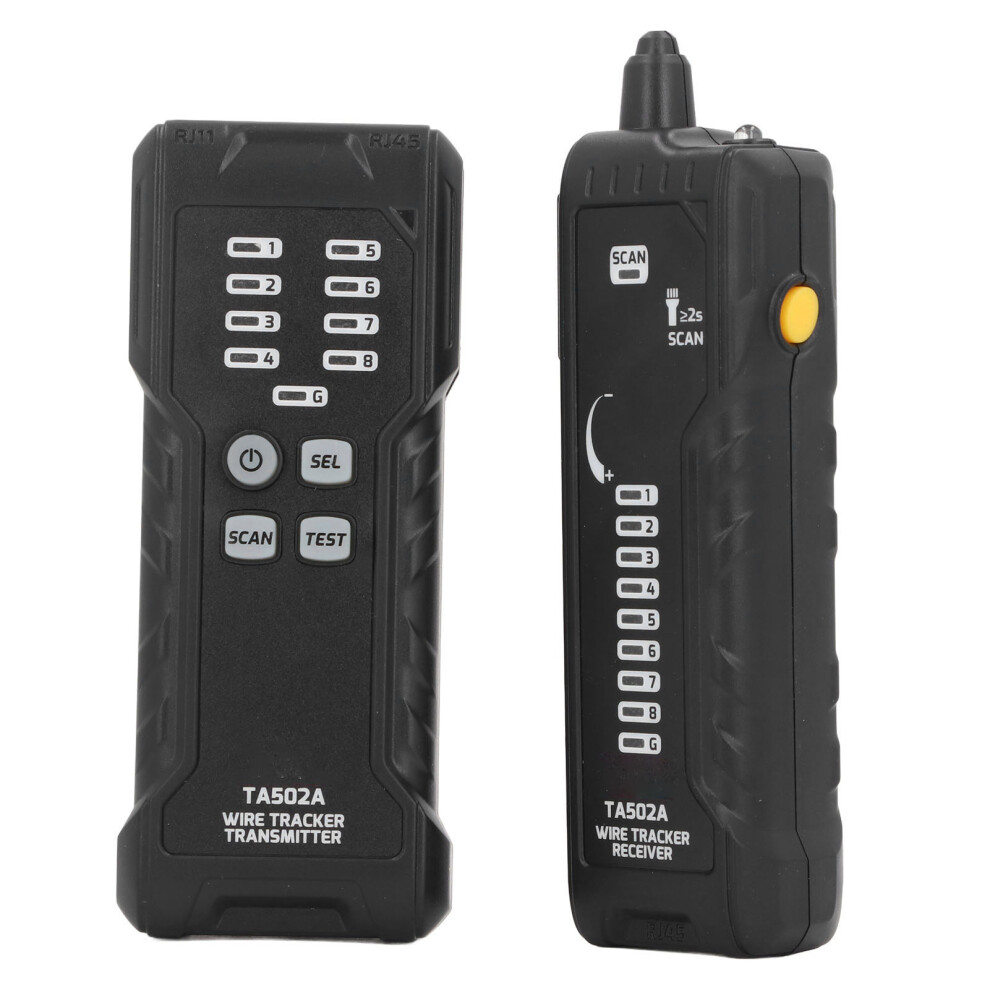

Drahtfinder Netzwerkkabeltester Multifunktionaler störungsresistenter Leitungssucher

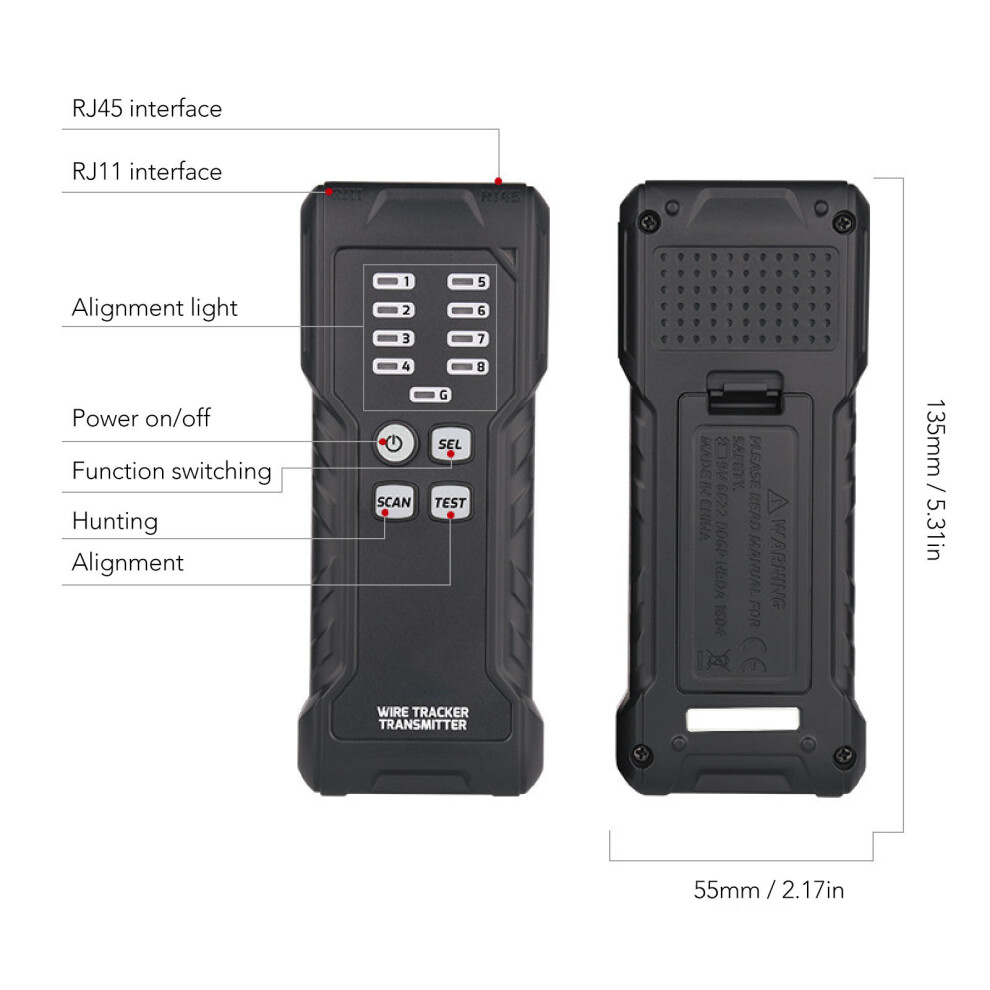

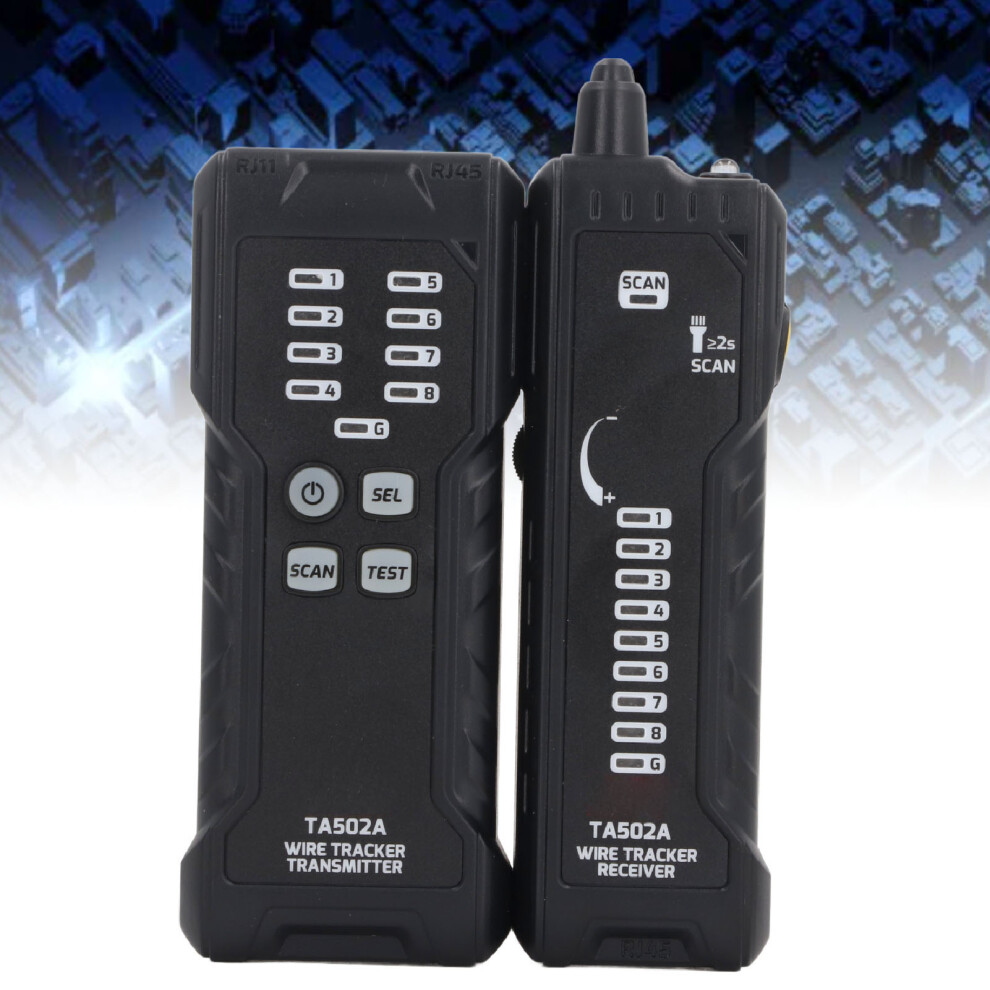

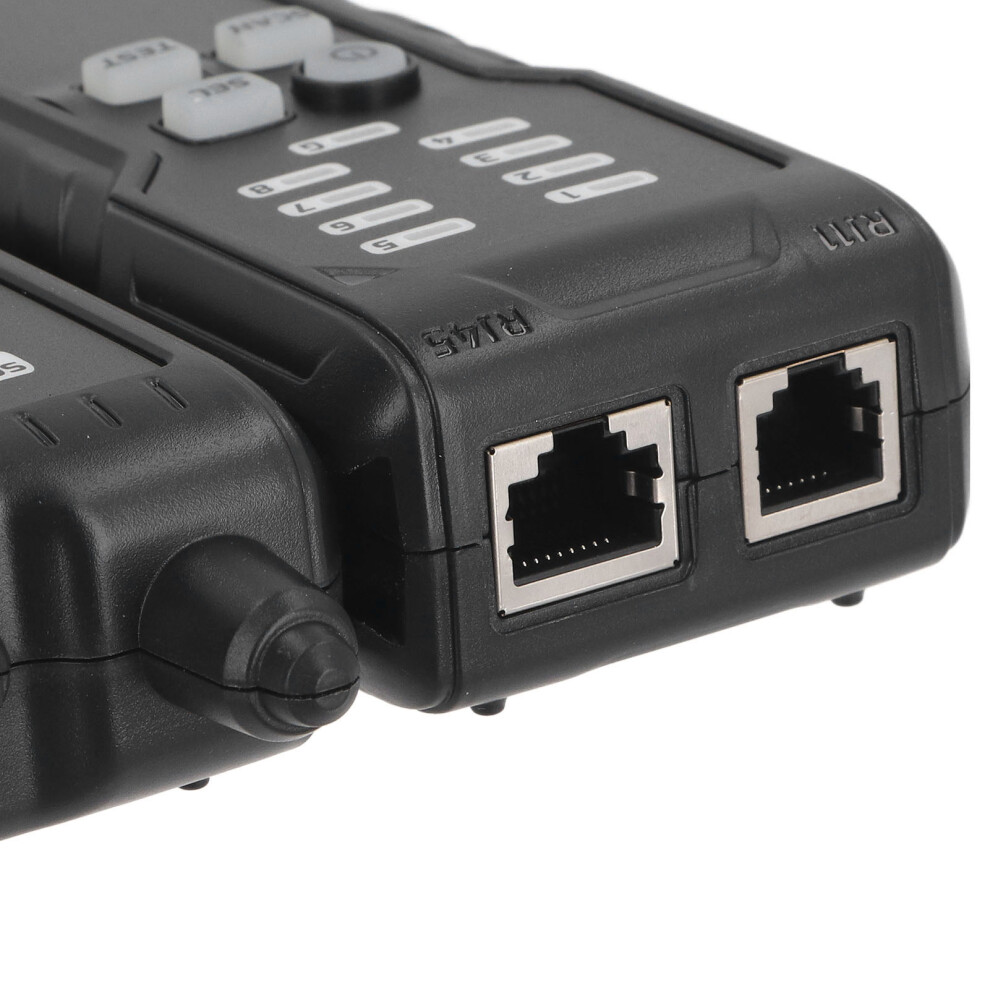

1. EINFACHE BEDIENUNG: Stecken Sie das Netzwerkkabel mit dem Kristallkopf in die RJ11- oder RJ45-Schnittstelle des Senders. Tippen Sie auf die SCAN-Taste am Sender, um die Leitungssuchfunktion zu aktivieren. Halten Sie den Empfänger gedrückt, um die Leitungssuche zu starten. Wenn Sie einen Piepton hören, wurde das Zielkabel gefunden. 2. EINFACHE BEURTEILUNG: Tippen Sie auf die TEST-Taste des Senders, um die Leitungsausrichtungsfunktion zu öffnen. Anhand der Leitungssequenz-Anzeigeleuchte an Sender und Empfänger werden die Merkmale von Leitungszugriff, Kurzschluss, offenem Stromkreis und Kreuz bestimmt. 3. MIT ANZEIGELEUCHTE: Stecken Sie bei ein- und ausgeschaltetem Messkabel das RJ11-Krokodilklemmen-Adapterkabel in die RJ11-Schnittstelle des Senders und klemmen Sie die zu testende Leitung mit der roten bzw. schwarzen Klemme fest. Wenn die Leitung eingeschaltet ist, blinkt die Leitungssequenz-Anzeigeleuchte 1 des Senders. Leitungssequenz-Anzeigeleuchte 1, rote Krokodilklemme ist negativ, schwarze Krokodilklemme ist positiv; Leitungssequenz 3 Kontrollleuchte, rote Krokodilklemme ist positiv, schwarze Krokodilklemme ist negativ 4. ANWENDBARE KABEL: Der Kabelfinder ist geeignet für RJ45-Netzwerkkabelschnittstelle, RJ11-Telefonleitungsschnittstelle, Dual-Core-Telefonleitung kann per Krokodilklemmenkabel übertragen werden 5. FLEXIBEL UND PRAKTISCH: Der Kabelfinder hat ein geteiltes Design, kann in eins integriert werden, ist einfach zu bedienen, beide Enden des Splits können per Fernsuche oder Leitung



Artikeltyp: Kabelsucher Material: ABS Einstellbare Empfindlichkeit: Innerhalb von 0-5 cm Taschenlampe: Empfänger mit Beleuchtung Anzeige: LED-Kontrollleuchte Ausgangssignalpegel: ca. 5 Vp-p Maximaler Arbeitsstrom: Sender: ca. 60 mA; Empfänger: ca. 80 mA Signalübertragungsdistanz: ca. 3 km Batterie: 2 x 6F22 9 V (nicht im Lieferumfang enthalten)

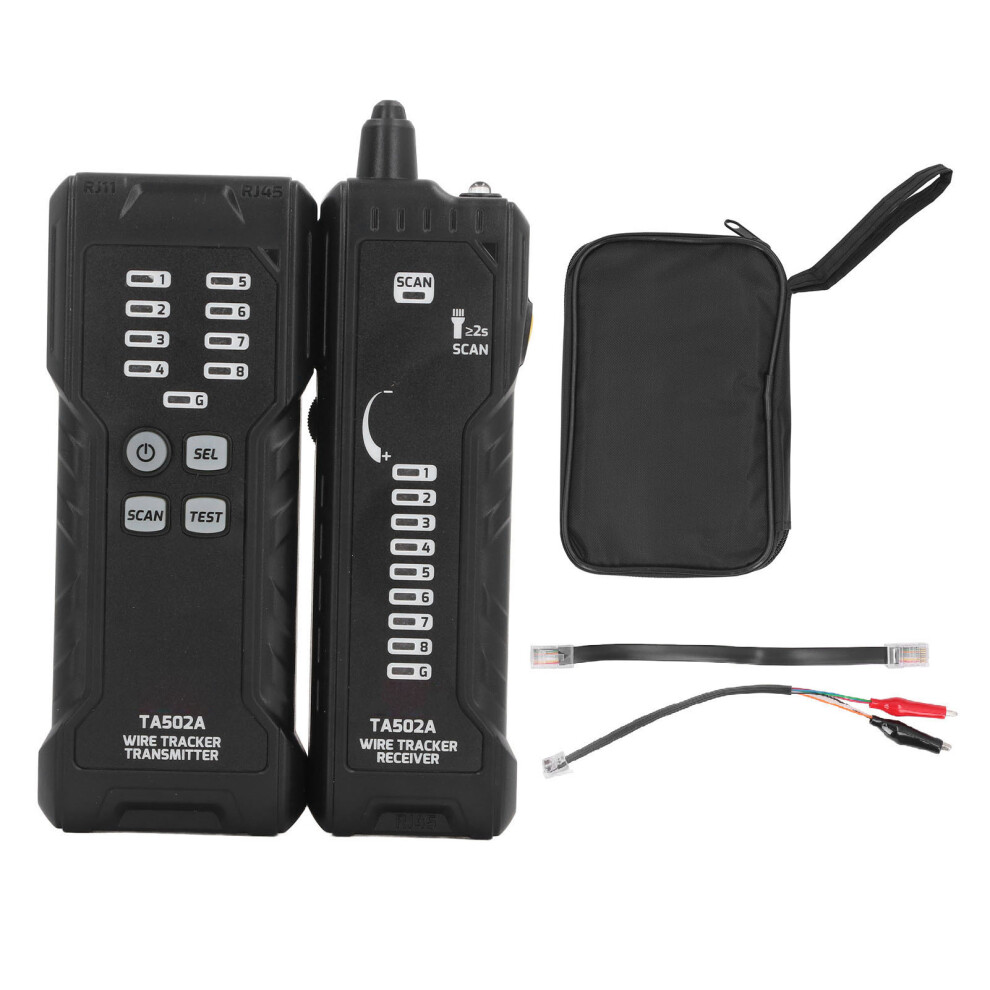

1 x Sender 1 x Empfänger 1 x Krokodilklemme 1 x Ethernet-Kabel 1 x Tragetasche 1 x Benutzerhandbuch
