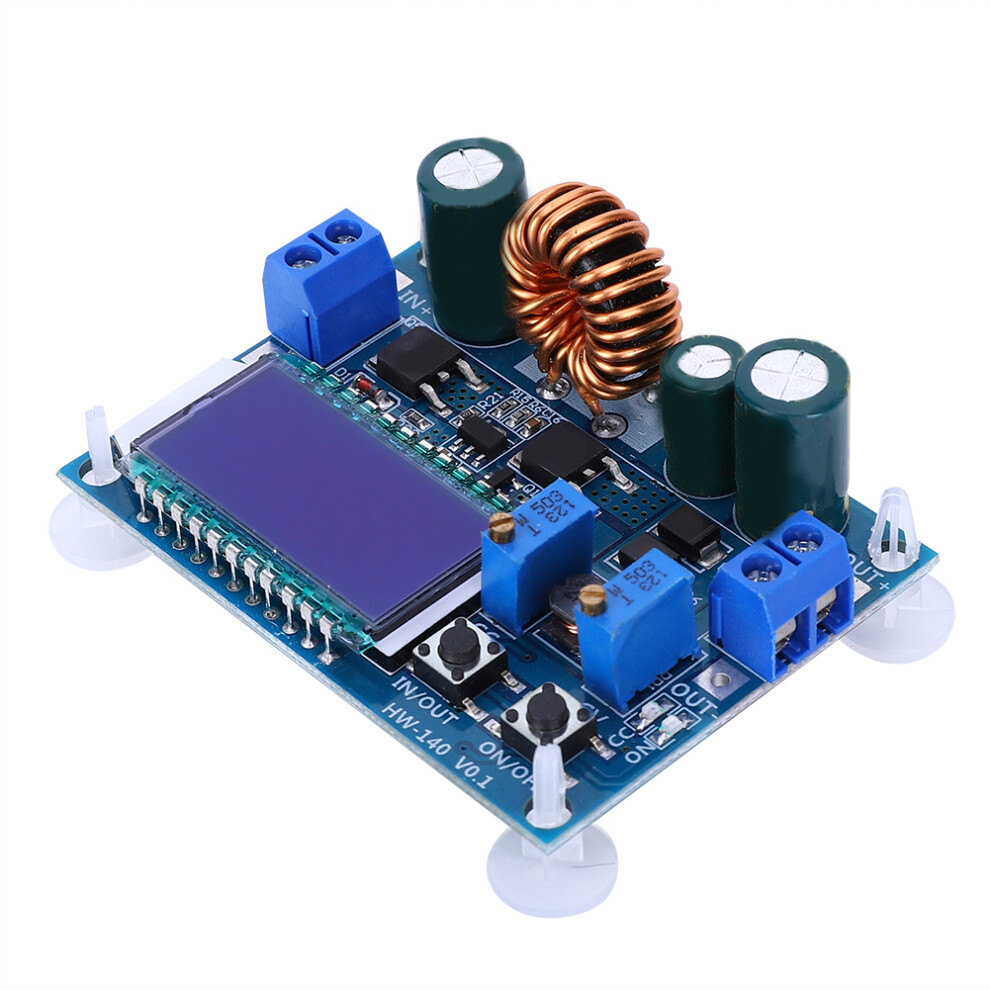

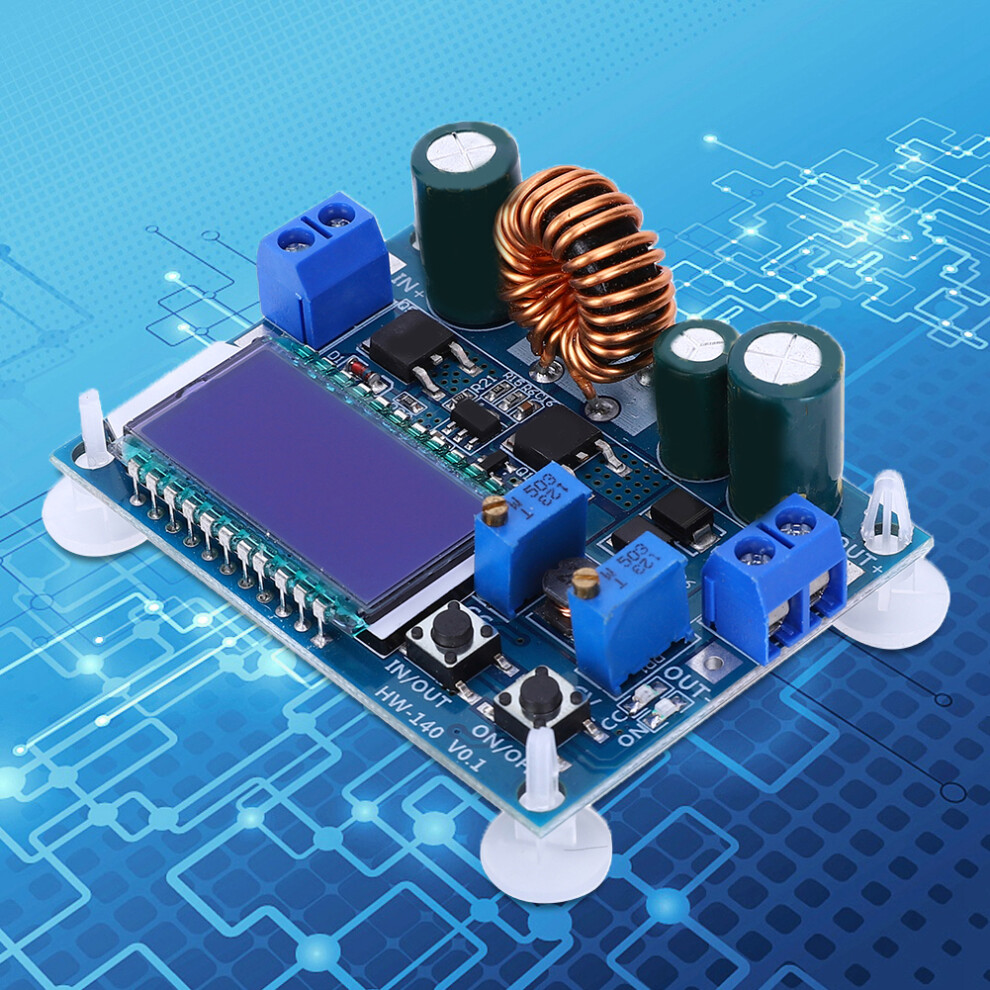

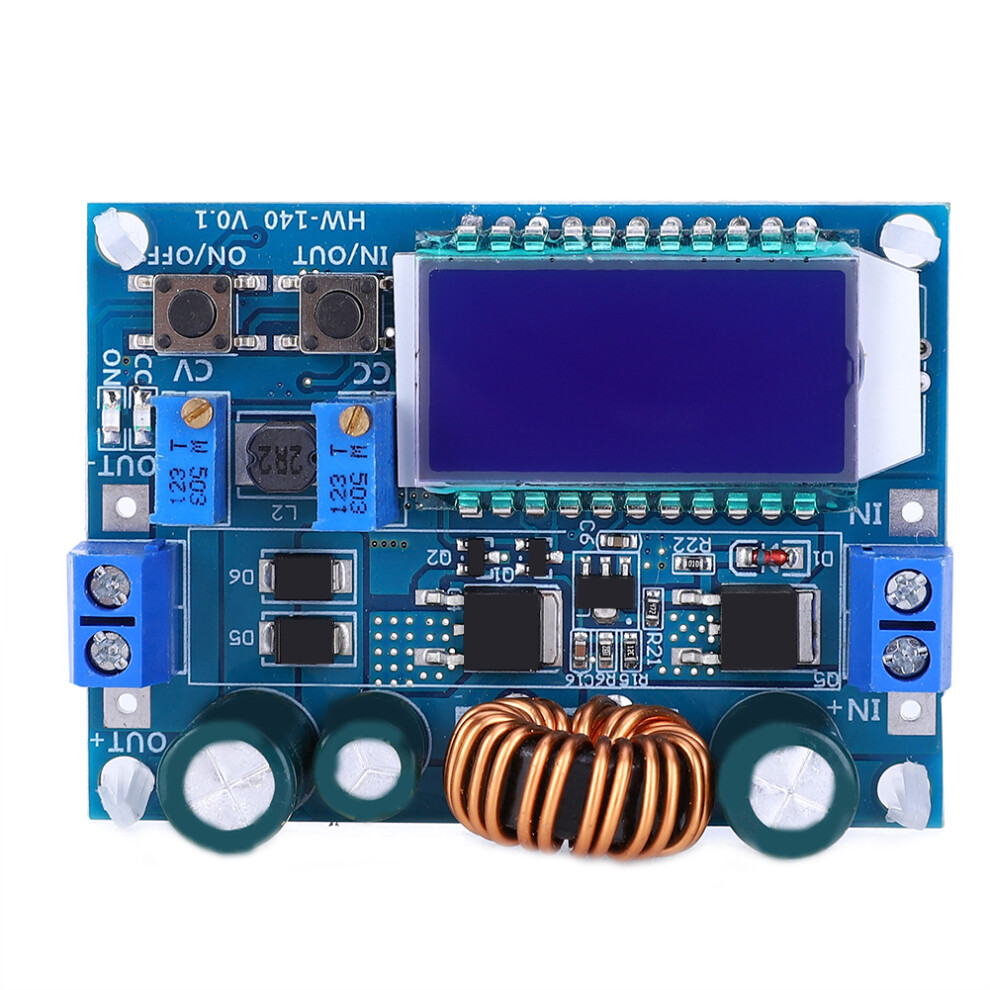

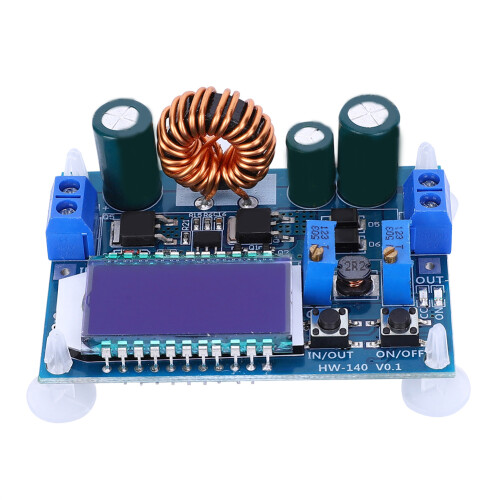

Druckmodulplatine mit Konstantspannung und LCD

Druckmodulplatine mit Konstantspannung und LCD Beschreibung

1. Mit LCD-Display können Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung angezeigt werden. 2. Der Eingangsanschluss verfügt über einen Schutz gegen falsche Polung, um eine Beschädigung der Leiterplatte zu verhindern. 3. Über die Taste kann der Ein-/Aus-Zustand des Ausgangsanschlusses gesteuert werden; zudem lässt sich der Standardzustand beim Einschalten auf EIN oder AUS einstellen. 4. Die am Ausgang vorgesehene Rückflussverhinderung macht zusätzliche Rückflussdioden beim Laden des Akkus überflüssig. 5. Es kann sowohl hoch- als auch heruntergeregelt werden; die Ausgangsspannung ist von 0,5-30 V einstellbar, der Begrenzungsstrom von 0-4 A.
Zustand: 100 % neu
Artikeltyp: Auf-/Abwärtswandler-Modul
Material: Leiterplatte
Eingangsspannung: 5,5-30 V (Bei einer Eingangsspannung von 5 V können Hoch- und Herunterschalten ebenfalls realisiert werden, jedoch sind die Spannungs- und Strommessung nicht genau; bei unter 4,7 V greift der Unterspannungsschutz)
Ausgangsspannung: 0,5-30 V
Ausgangsstrom: Kann über längere Zeit stabil bei 3 A betrieben werden; unter verbesserter Wärmeabfuhr bis zu 4 A
Ausgangsleistung: Natürliche Wärmeabfuhr 35 W, verbesserte Wärmeabfuhr 50 W
Spannungs-Anzeigegenauigkeit: 0,05 V
Strom-Anzeigegenauigkeit: 0,005 A
Wirkungsgrad: Ca. 88 %
Weicher Start: Unterstützt (Bei sehr leistungsstarken Lasten kann es beim Start zu einem Ausfall kommen)
Schutz gegen falsche Polung am Eingang: Unterstützt
Rückflussverhinderung am Ausgang: Unterstützt
Kurzschlussschutz: Unterstützt
Betriebsfrequenz: 180 kHz

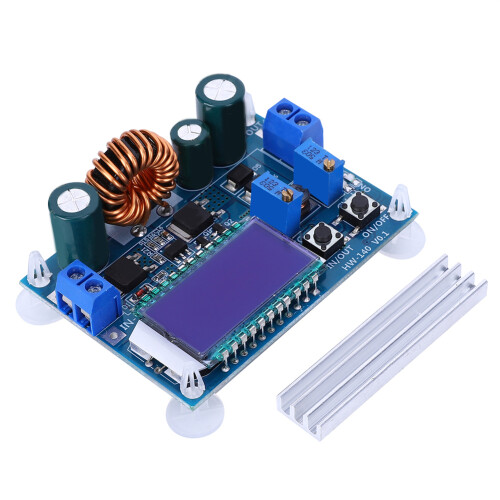

1 Auf-/Abwärtswandler-Modul
1 Kühlkörper
