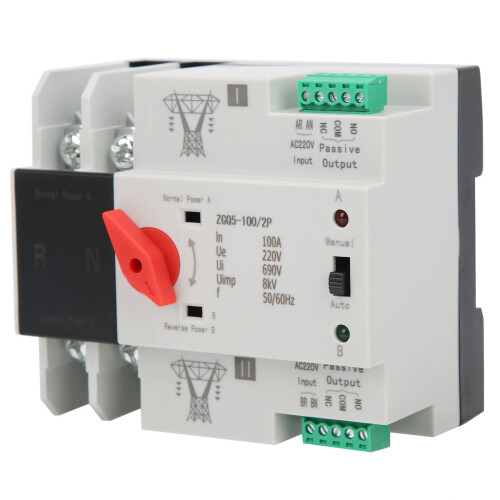

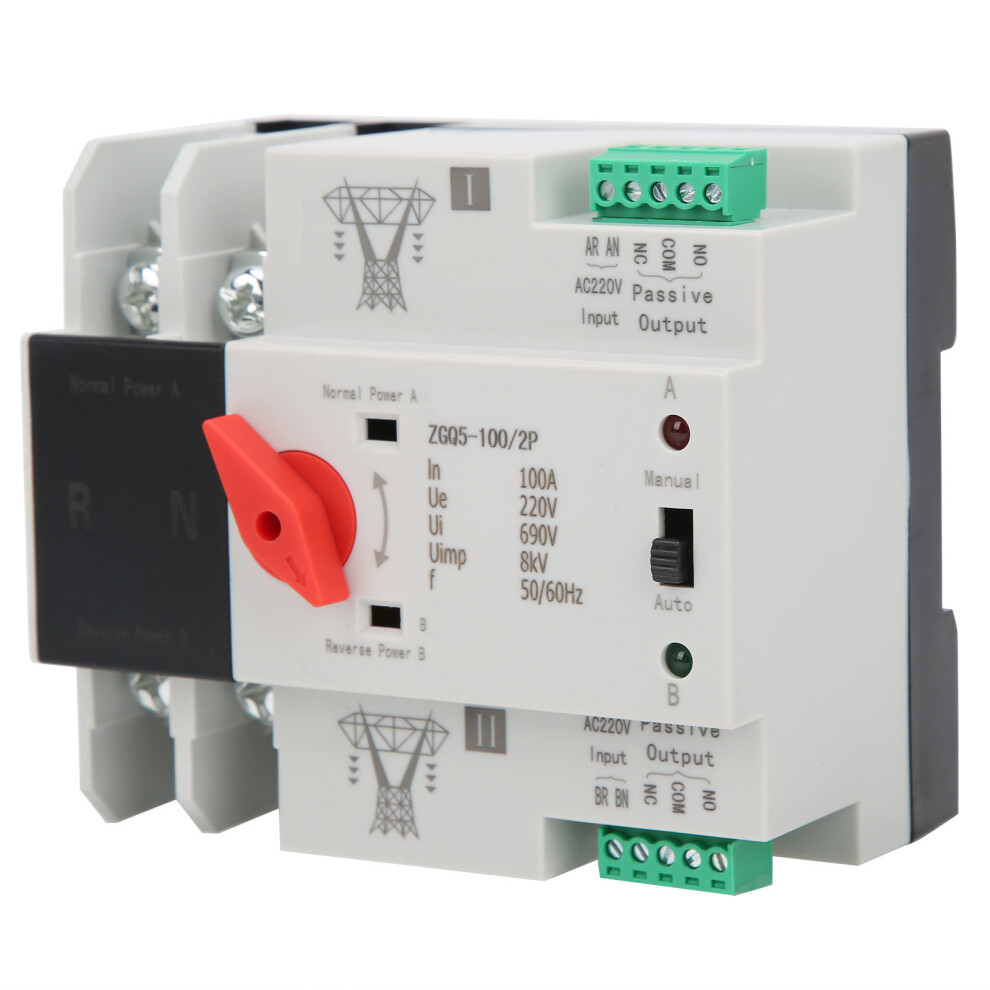

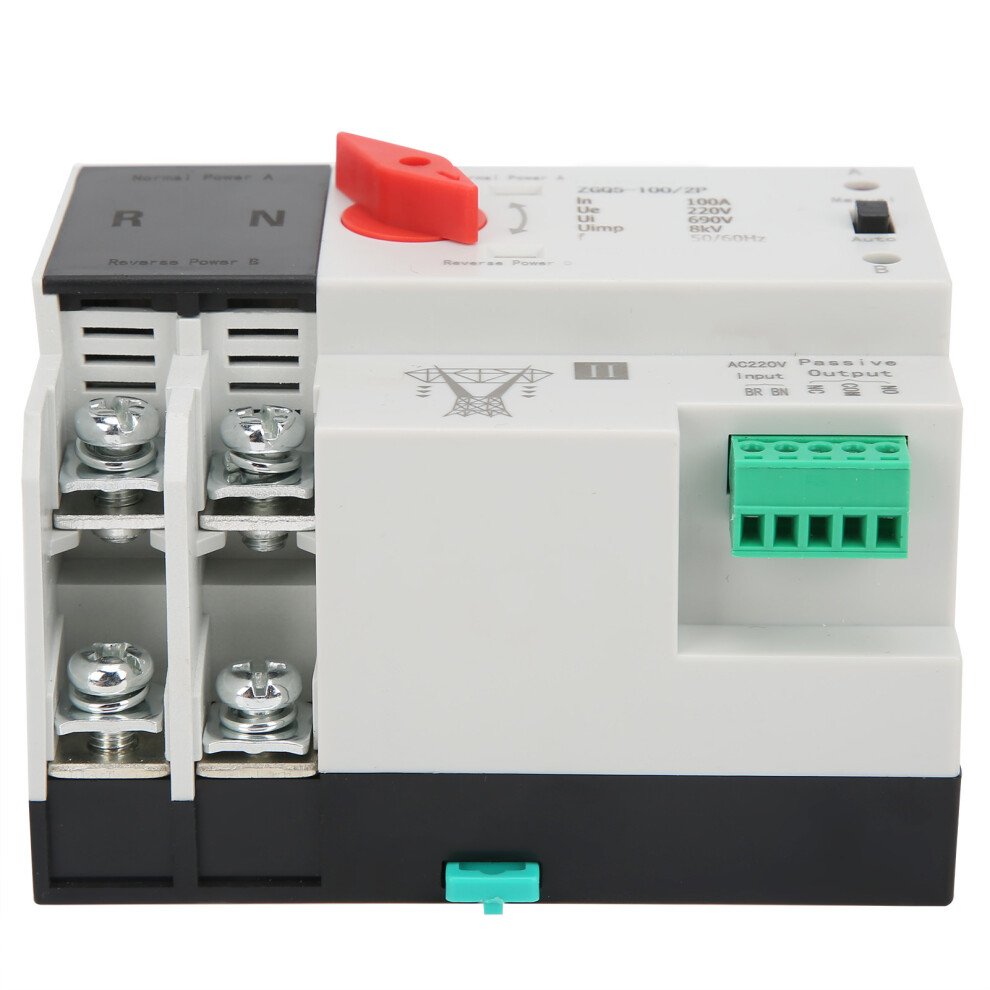

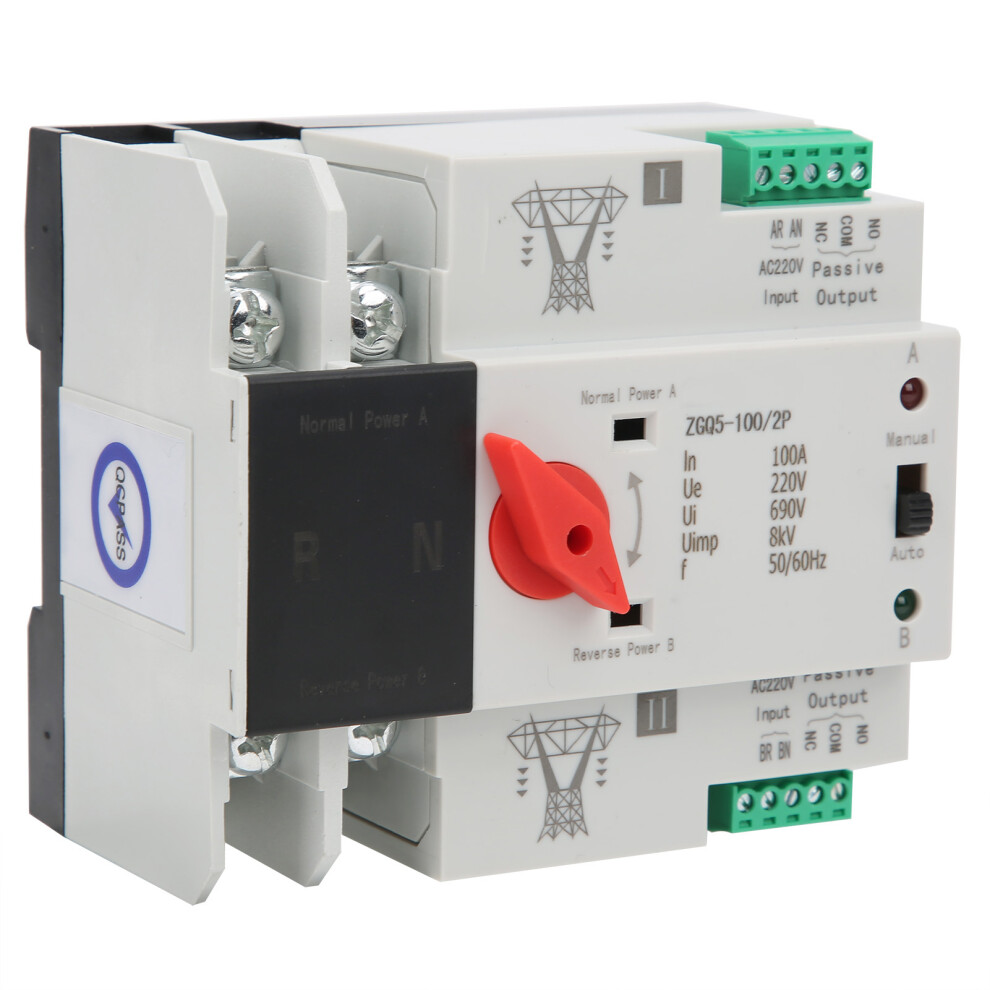

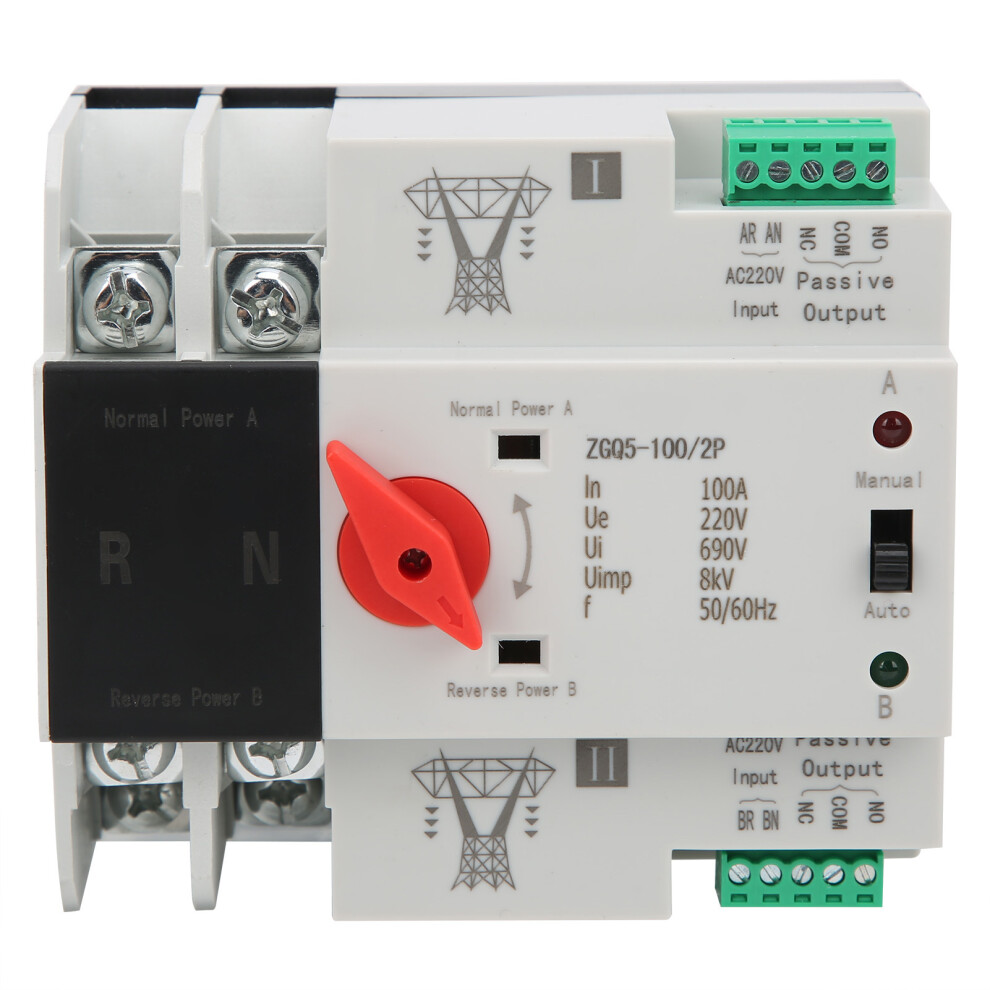

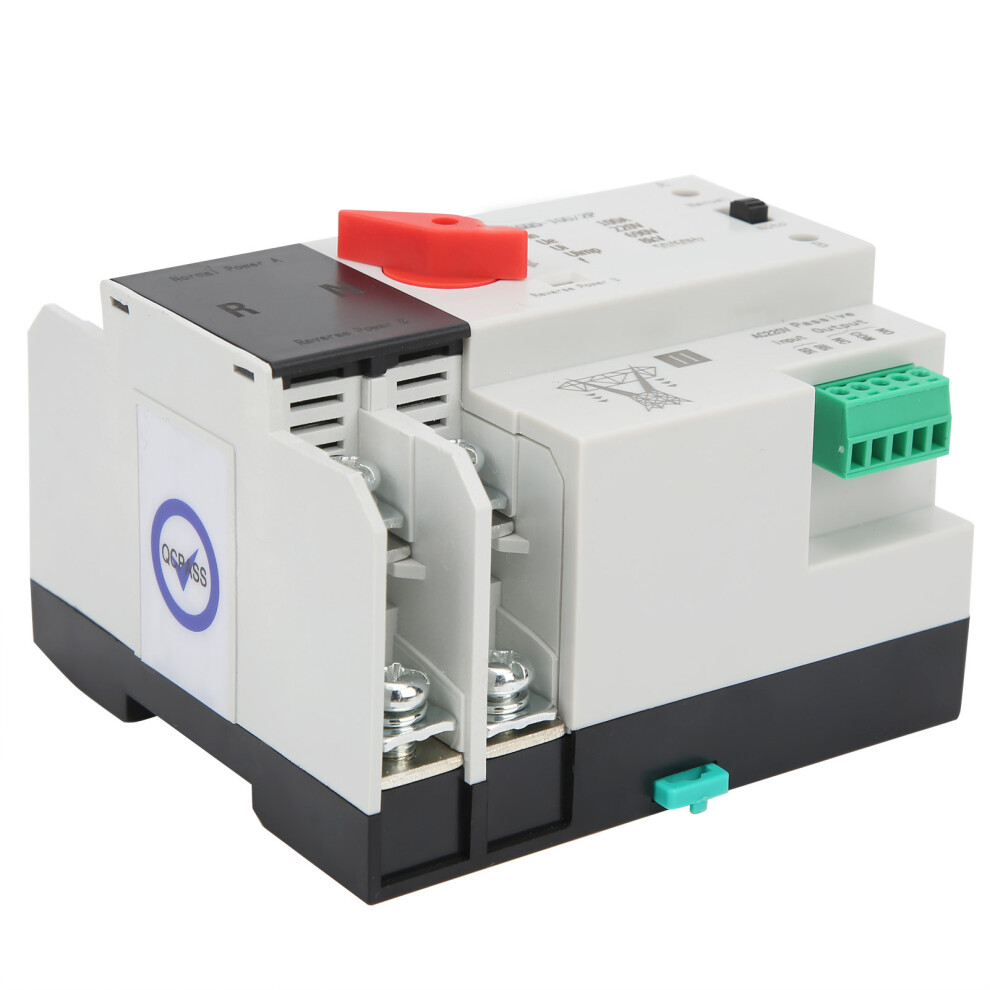

Dual Power ATS 2-Way 220V Controller ZGQ5-100/2P

Dual Power ATS 2-Way 220V Controller ZGQ5-100/2P Beschreibung

1. Silberkontakte werden für bewegliche und statische Anwendungen verwendet, was die Leitfähigkeit und die Lebensdauer des Produkts erheblich verbessert. 2. Eingebauter Signal-Ausgangsanschluss für den normalerweise offenen Standby-Betrieb, der an einen Signalindikator angeschlossen werden kann. 3. Verwendung von schwer entflammbarem Kunststoffmaterial, gute Isolierung, hohe Temperaturbeständigkeit, sicher und zuverlässig. 4. Bei einem Ausfall der normalen Stromversorgung übernimmt sofort die Notstromversorgung, um die Kontinuität der Stromversorgung sicherzustellen. 5. Kompakte Bauform, einfach zu transportieren und zu lagern, benutzerfreundlich und mit guter Leistung.
Artikeltyp: Automatischer Umschalter für Dual-Stromversorgung
Modell: ZGQ5-100/2P
Material: Kunststoff
Einsatzbereich: Umschalten auf die Notstromversorgung bei Stromausfall und Umschalten auf die Hauptstromversorgung bei Wiederherstellung der Stromversorgung.
Arbeitsfrequenz: 50-60 Hz
Nennstrom: 100 A
Nennspannung: AC 110-230 V
Arbeitsspannung: AC 220 V
Betriebsart: Automatisch und manuell
ATS: CB-Klasse
Umschaltzeit: 0,05 s
Pole: 2P
Anwendung:
1. Stellen Sie den automatischen Umschalter für die Dual-Stromversorgung auf die Prüfplattform und verbinden Sie die entsprechenden Stromleitungen in der korrekten Phasenfolge. Die Außenleiter und der Neutralleiter müssen an den richtigen Positionen angeschlossen werden und dürfen nicht vertauscht werden.
2. Beim Testen des Dreipol-Schalters müssen der gemeinsame und der Reserve-Neutralleiter jeweils an den Neutralanschluss (NN und RN) angeschlossen werden.
3. Stellen Sie den automatischen Umschalter für die Dual-Stromversorgung auf den Selbstumschalt- und Selbstrücksetzmodus ein. Wenn die Spannung beider Stromversorgungen normal ist, sollte der Schalter in die Position der Hauptstromversorgung gebracht werden und die Hauptstromversorgung eingeschaltet sein.
4. Stellen Sie bei einem Ausfall einer beliebigen Phase der Hauptstromversorgung (NA, NB, NC, NN) ein, dass die Dual-Stromversorgung automatisch auf die Notstromversorgung umschaltet. Kehrt die Hauptstromversorgung in den Normalzustand zurück, sollte automatisch wieder auf die Hauptstromversorgung umgeschaltet werden.
5. Stellen Sie die Spannung einer beliebigen Phase der Hauptstromversorgung auf den voreingestellten Unterspannungswert ein; die Dual-Stromversorgung sollte automatisch auf die Notstromversorgung umschalten. Kehrt die normale Stromversorgung in den Normalzustand zurück, sollte der Schalter wieder auf die normale Stromversorgung zurückkehren.
1 Automatischer Umschalter für Dual-Stromversorgung
1 Benutzerhandbuch
