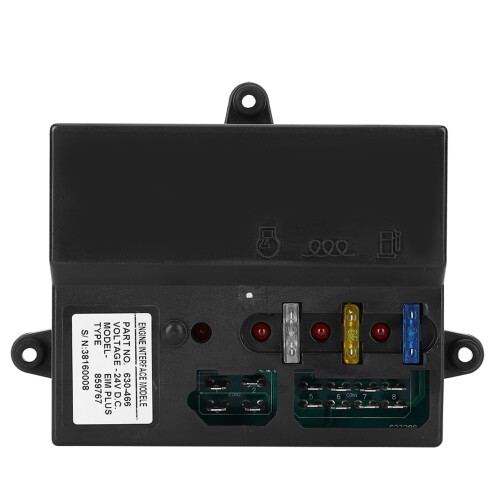

EIM630-466 Motorschnittstellenmodul-Controller für

EIM630-466 Motorschnittstellenmodul-Controller für Beschreibung

EIM630-466 Motorschnittstellenmodul-Controller für Aggregatsteuerung Generatorzubehör

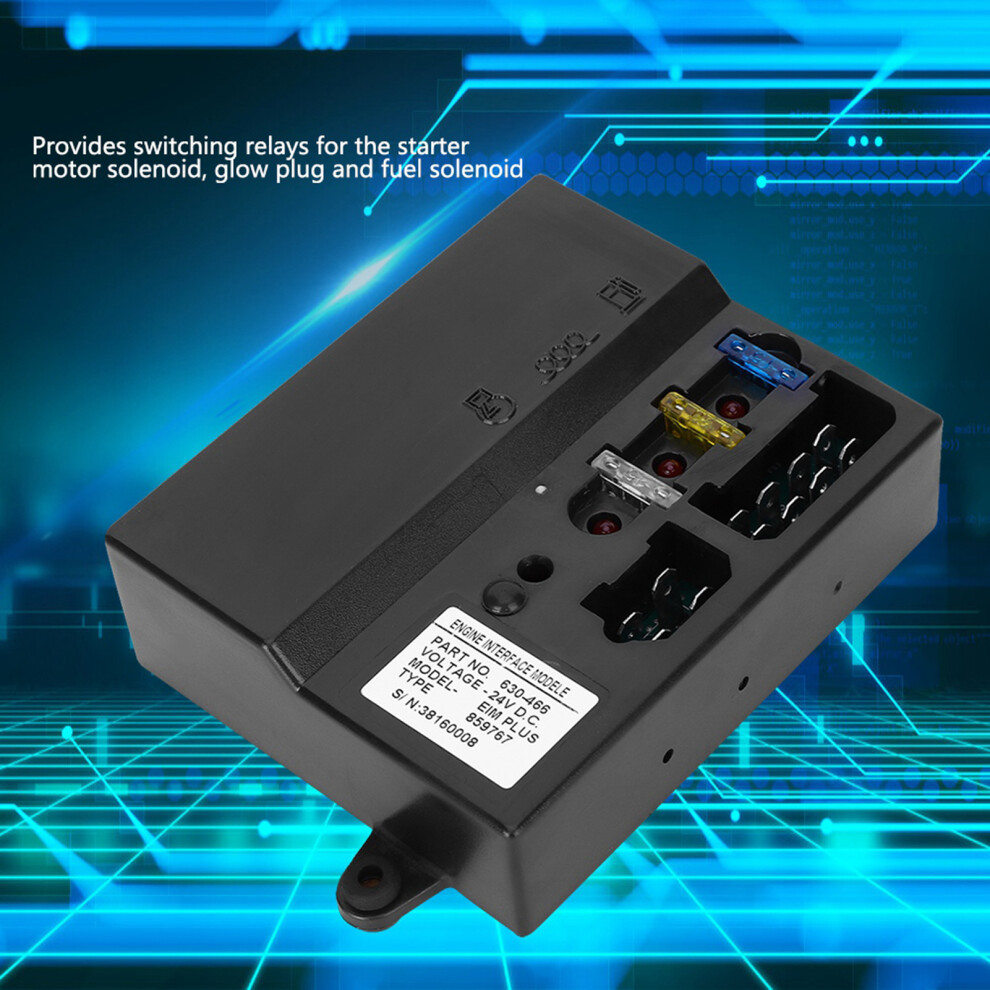

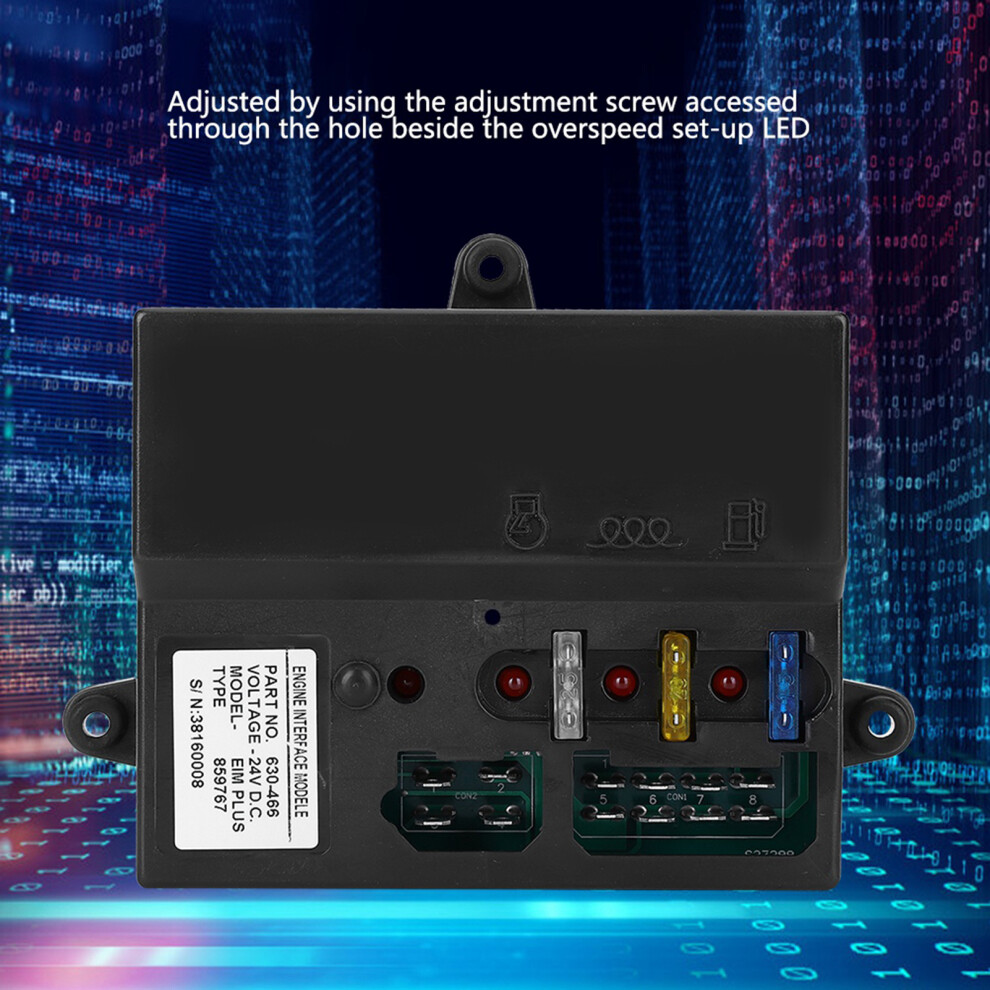

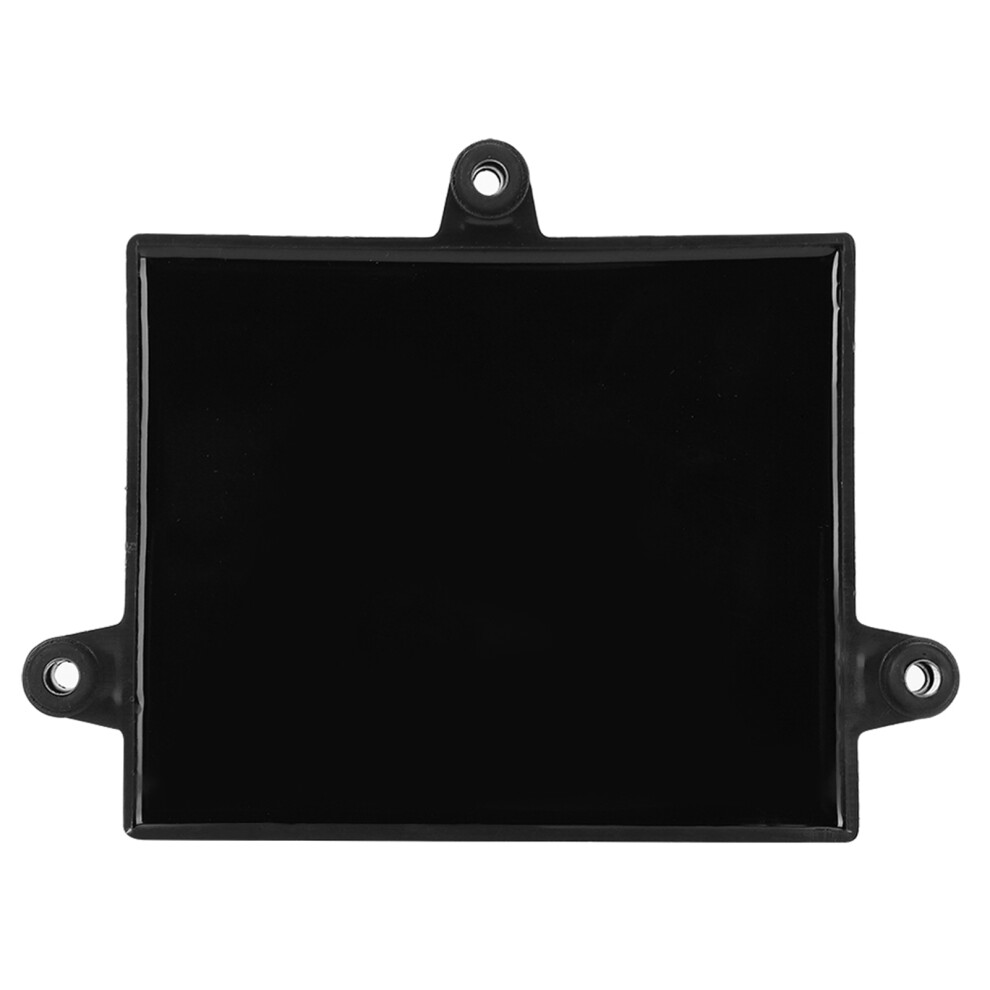

1. Das Motorschnittstellenmodul ist ein abgedichtetes, am Motor montiertes Modul, das Schaltrelais für das Anlassersolenoid, die Glühkerze und das Kraftstoffsolenoid bereitstellt. Jeder dieser Schaltkreise ist durch einzelne, im Modul montierte Sicherungen geschützt. 2. Es sind zwei Versionen des Motorschnittstellenmoduls verfügbar: EIM Basic: Das ElM wird in Verbindung mit Bedienfeldern verwendet, die mit einer Überdrehzahlabschaltung ausgestattet sind. 3. Das ElM plus wird in Verbindung mit Bedienfeldern verwendet, die nicht mit einer Überdrehzahlabschaltung ausgestattet sind. 4. Wenn die Motordrehzahl einen bestimmten, voreinstellbaren Wert überschreitet, sendet das Modul ein 0-Volt-Signal an das Bedienfeld des Generatorsatzes, um die Überdrehzahlfehlerschaltung zu aktivieren. 5. Der Überdrehzahlsollwert ist werkseitig auf 55 Hz für 50-Hz-Sets und 66 Hz für 60-Hz-Sets eingestellt. Dieser kann mithilfe der Einstellschraube angepasst werden, die durch das Loch neben der Überdrehzahl-Setup-LED zugänglich ist.

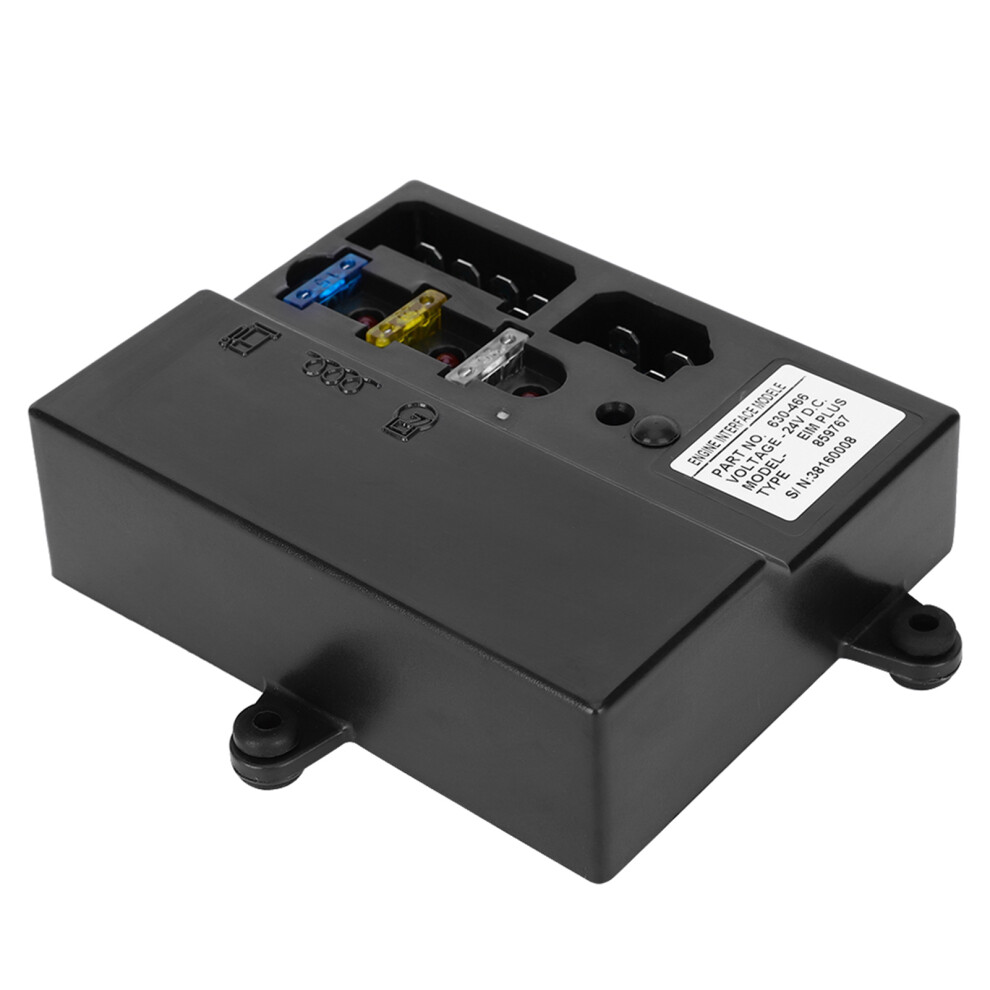

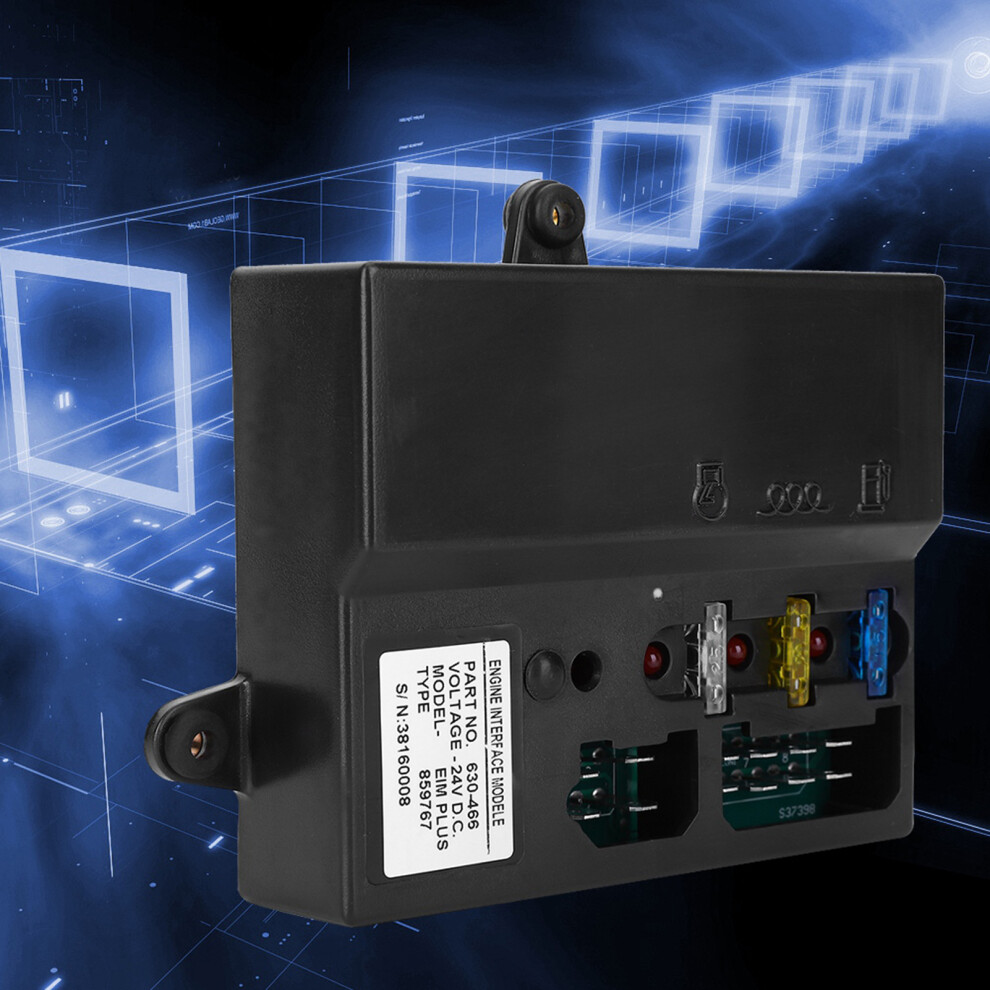

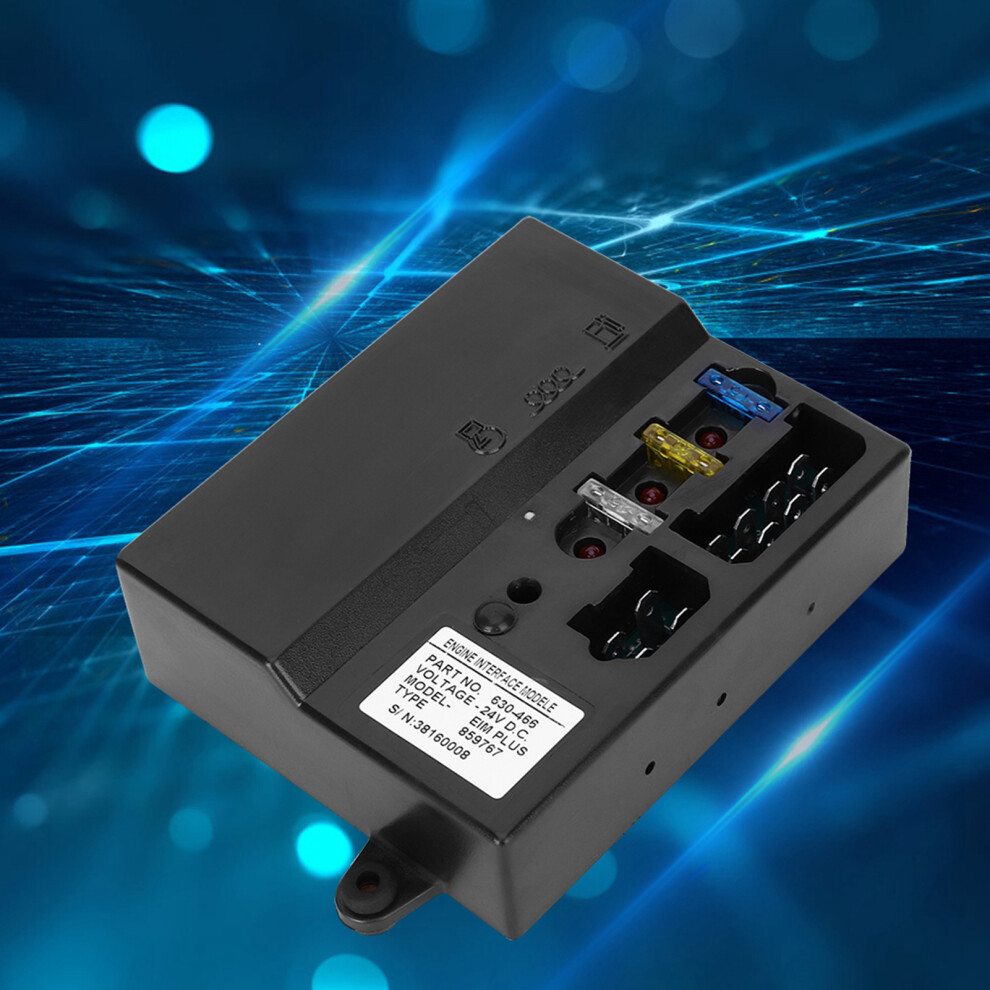

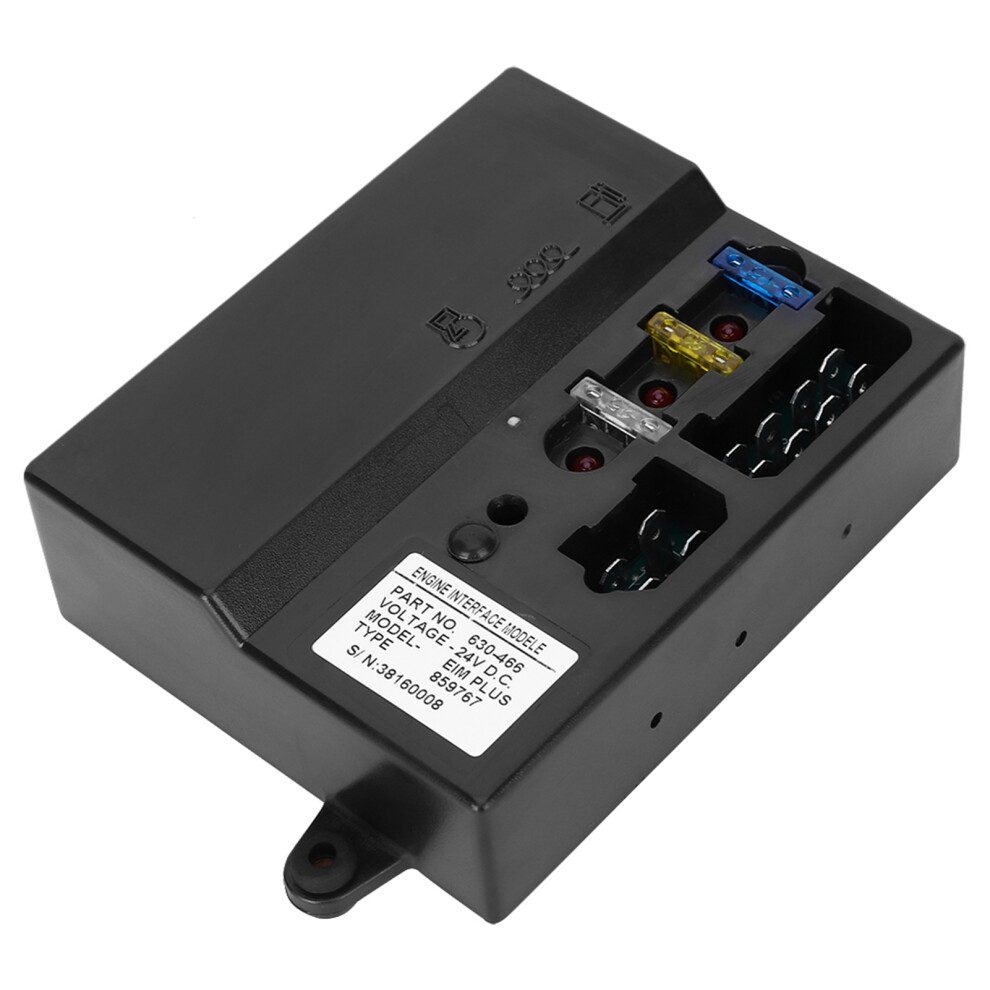

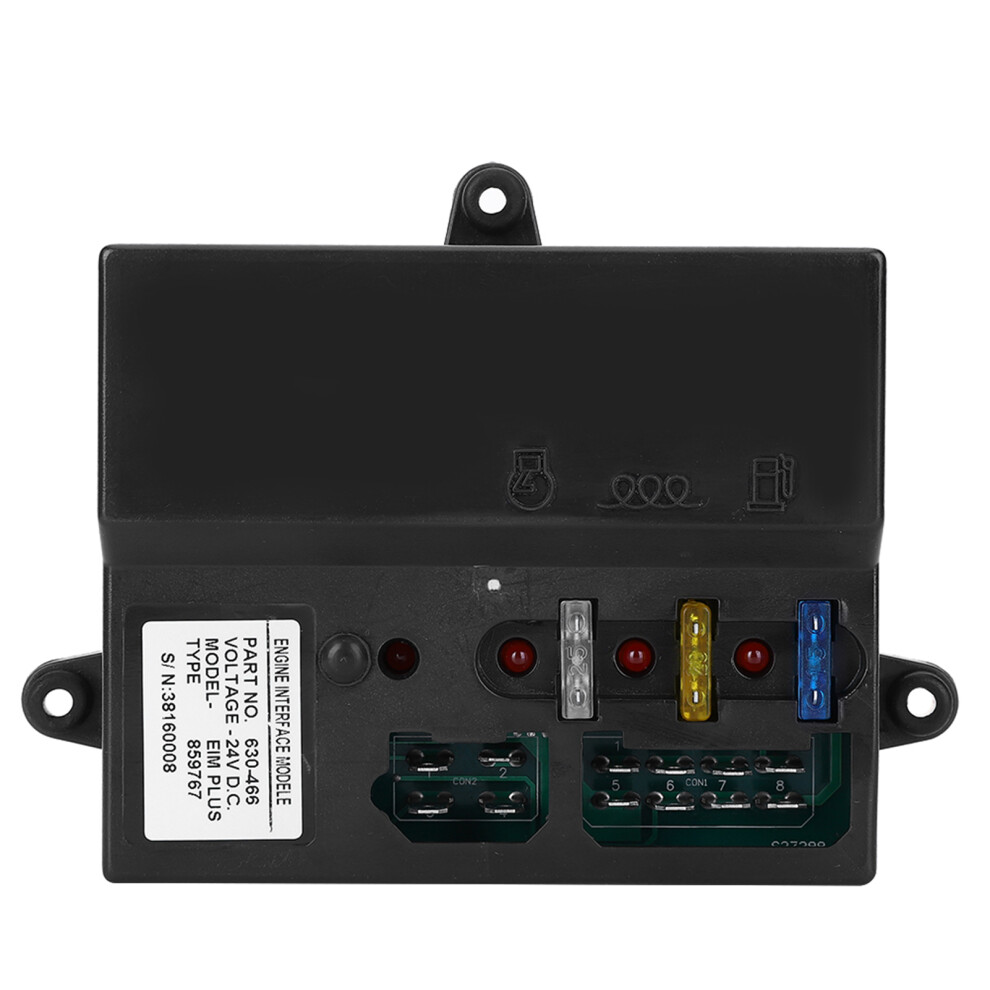

Artikeltyp: Motorschnittstellenmodul Nummer: 630-466 Modell: EIM PLUS Typ: 859767 Seriennummer: 38160008 Spannung: 24 V DC Verwenden Sie original importierte Dioden. Die Materialien sind flammhemmend und hochtemperaturbeständig.



1 x Motorschnittstellenmodul
