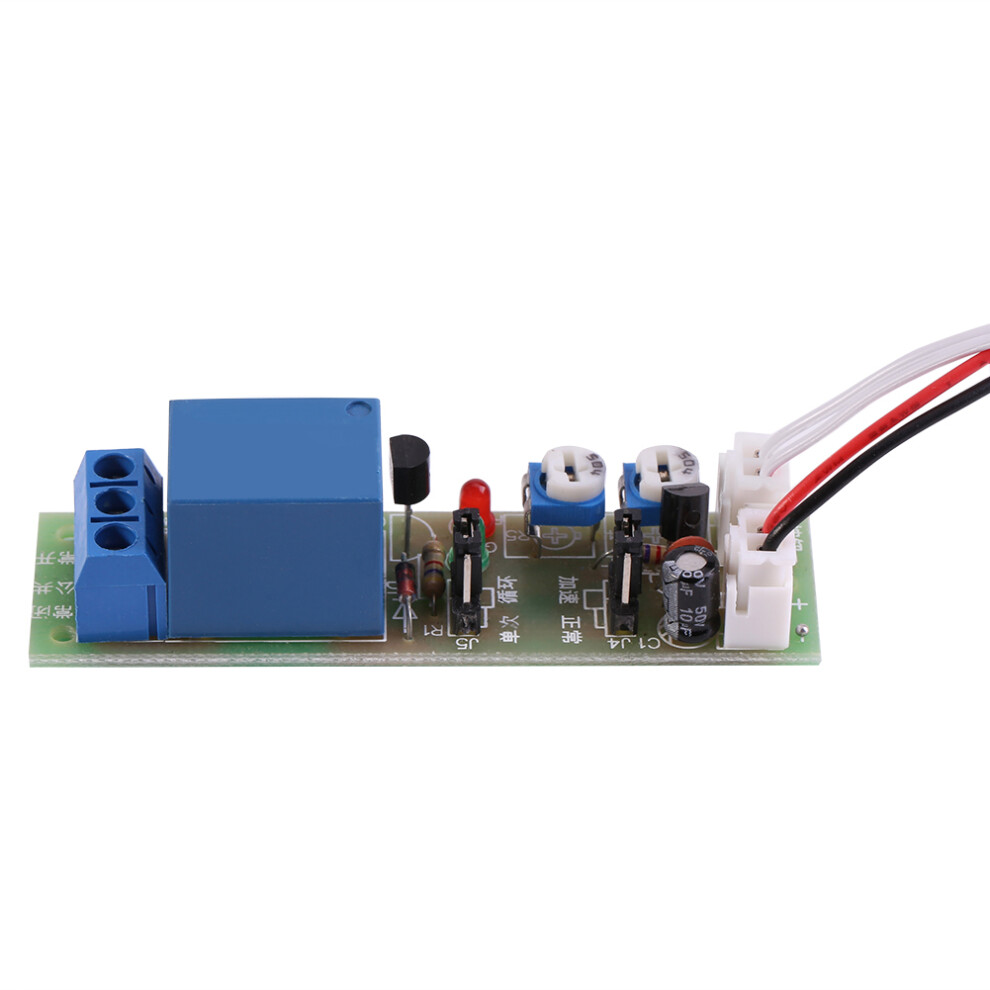

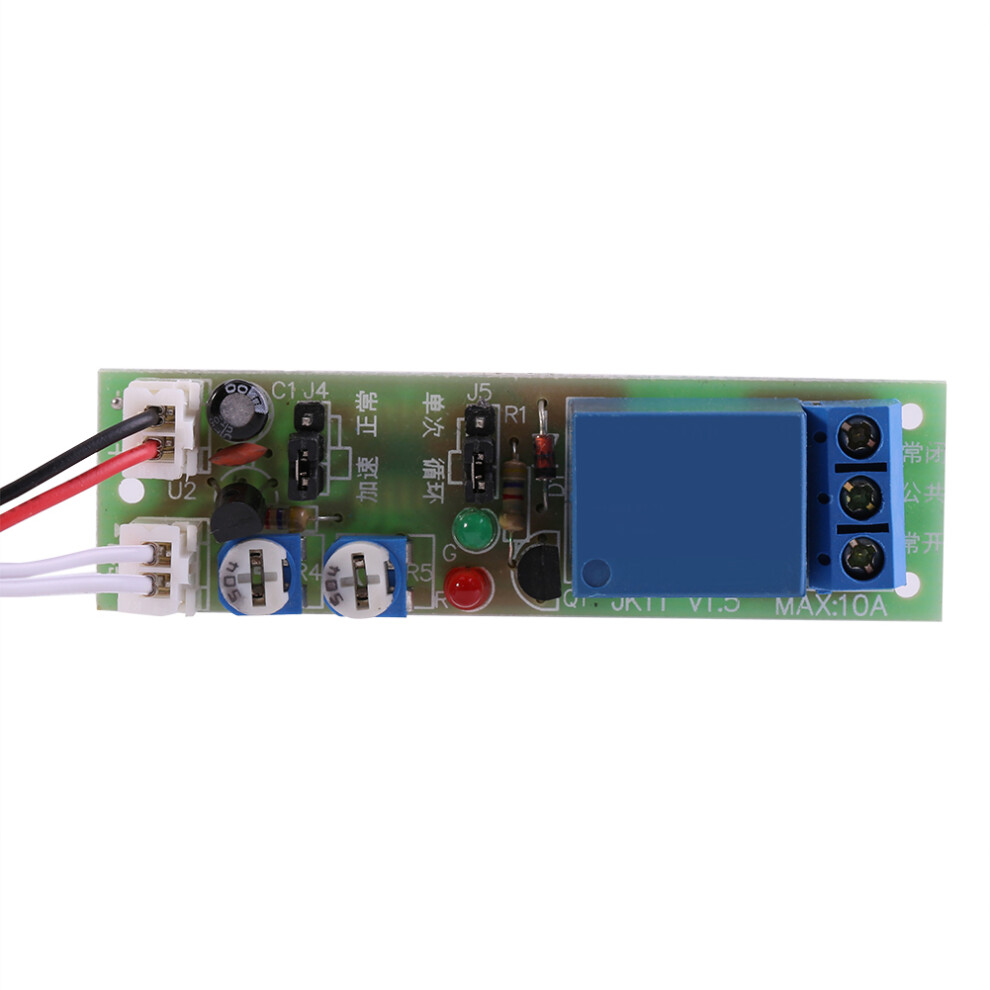

Einstellbares Zeitrelais Modul DC24V 0-15min

Einstellbares Zeitrelais Modul DC24V 0-15min Beschreibung

1. Es handelt sich um ein Präzisions-Timer-Relais-Modul mit stabiler und zuverlässiger Leistung. 2. Unterstützt zwei Betriebsarten: Einmalbetrieb (Mon-Modus) und Zyklusbetrieb; der Modus kann durch Einstellen des Jumper einfach umgeschaltet werden. 3. Es steht ein großer einstellbarer Zeitbereich zur Verfügung; sowohl die Ein- als auch die Aus-Zeit sind einstellbar. 4. Ideal zur Steuerung von Hin- und Herbewegungen oder zum wiederholten Ein- und Ausschalten von Geräten und Produkten für Burn-in-Tests. 5. Weit verbreitet bei timer-gesteuerten Geräten, Maschinen für wiederholte Testkreise, intermittierenden Pumpen für Aquarien usw.
Merkmale:
Es handelt sich um ein Präzisions-Timer-Relais-Modul mit stabiler und zuverlässiger Leistung.
Unterstützt zwei Betriebsarten: Einmalbetrieb (Mon-Modus) und Zyklusbetrieb; der Modus kann durch Einstellen des Jumper einfach umgeschaltet werden.
Es stehen verschiedene Spannungen und Zeitbereiche zur Auswahl; sowohl die Ein- als auch die Aus-Zeit sind einstellbar.
Ideal zur Steuerung von Hin- und Herbewegungen oder zum wiederholten Ein- und Ausschalten von Geräten und Produkten für Burn-in-Tests.
Weit verbreitet bei timer-gesteuerten Geräten, Maschinen für wiederholte Testkreise, intermittierenden Pumpen für Aquarien usw.
Spezifikationen:
Maximale Lastkapazität: 10 A bei 250 V AC, 10 A bei 30 V DC
Abmessungen: 70 20 mm / 2,75 0,78 Zoll
Zeitfehler: < 2 %
T1 (Verzögerungszeit bis zum Einschalten des Relais), T2 (Verzögerungszeit bis zum Ausschalten des Relais)
Einmalbetrieb (Jumper OP3):
1. Nach dem Einschalten der Module wird das Relais bei Auslösung eingeschaltet, verzögert um T1 und anschließend wieder ausgeschaltet.
2. Wird während des Verzögerungsprozesses erneut ausgelöst, wird die Verzögerung sofort unterbrochen.
Zyklusbetrieb (Jumper OP4):
1. Nach dem Einschalten der Module wird das Relais bei Auslösung eingeschaltet, verzögert um T1, dann ausgeschaltet, verzögert um T2 und anschließend wieder eingeschaltet. Dieser Zyklus wiederholt sich. T1 und T2 werden jeweils über zwei einstellbare Widerstände eingestellt.
2. Wird während des Verzögerungsprozesses erneut ausgelöst, wird die Verzögerung sofort unterbrochen.
Schnelle Zeiteinstellung:
Die Zeit kann schnell durch Messung der Spannung (Uc) am Widerstand eingestellt werden. Beispiel: Ein 5-V-Modul mit 15-Minuten-Zeitbereich. Bei Uc = 2 V beträgt die Zeit: 2 V / 5 V 15 min = 6 min.
Umfang des Lieferumfangs:
1 Timer-Relais-Modul
