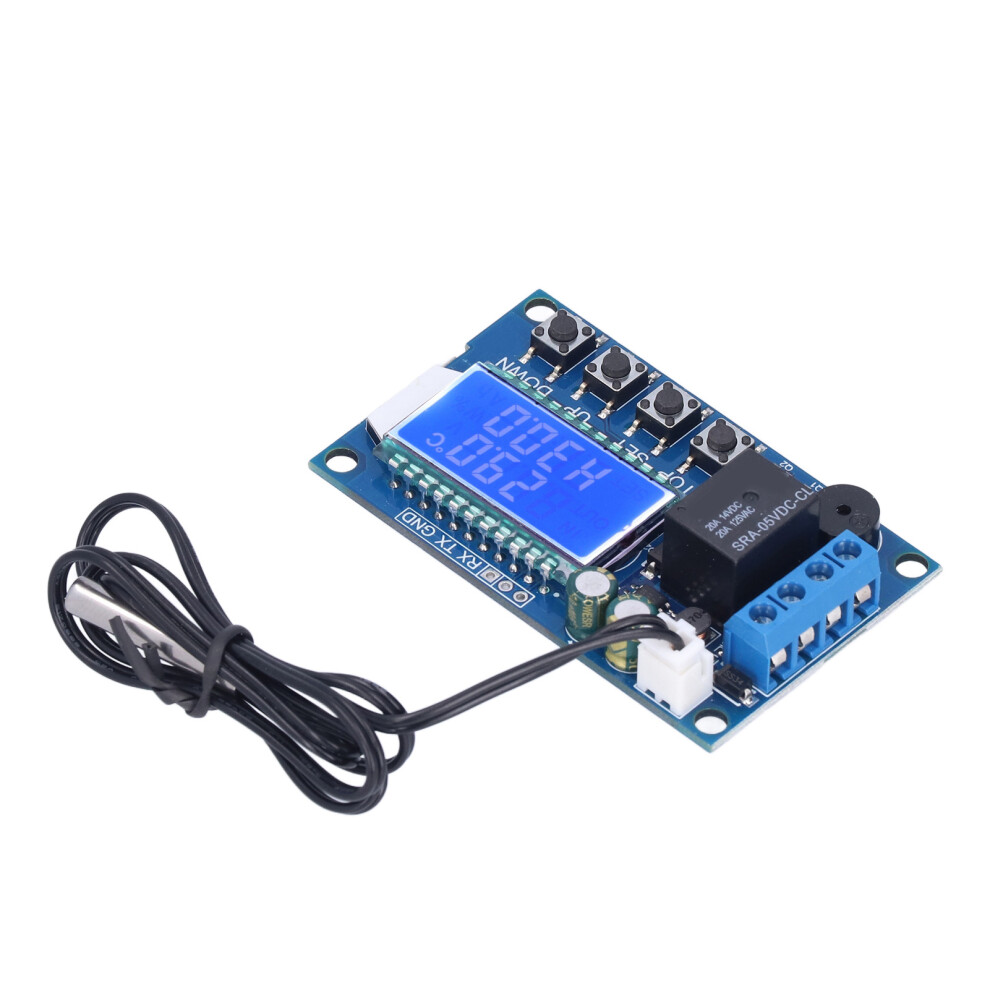

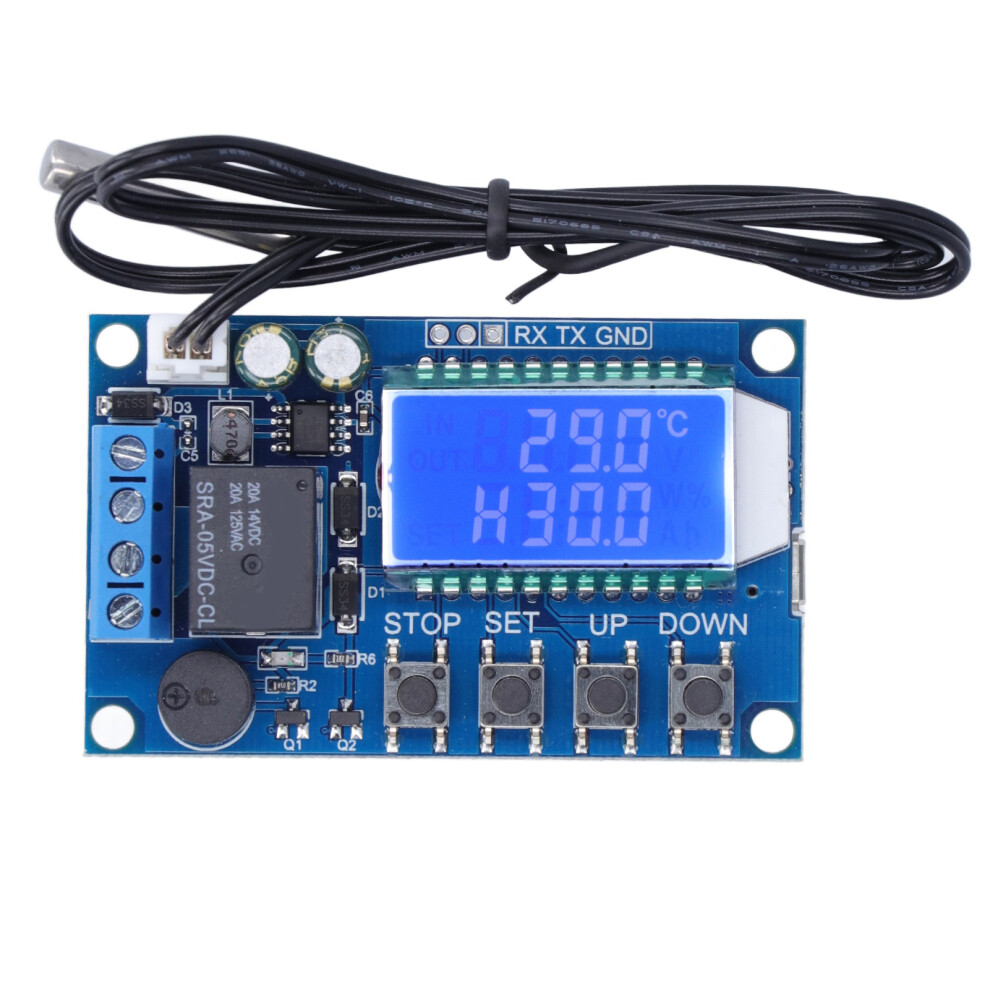

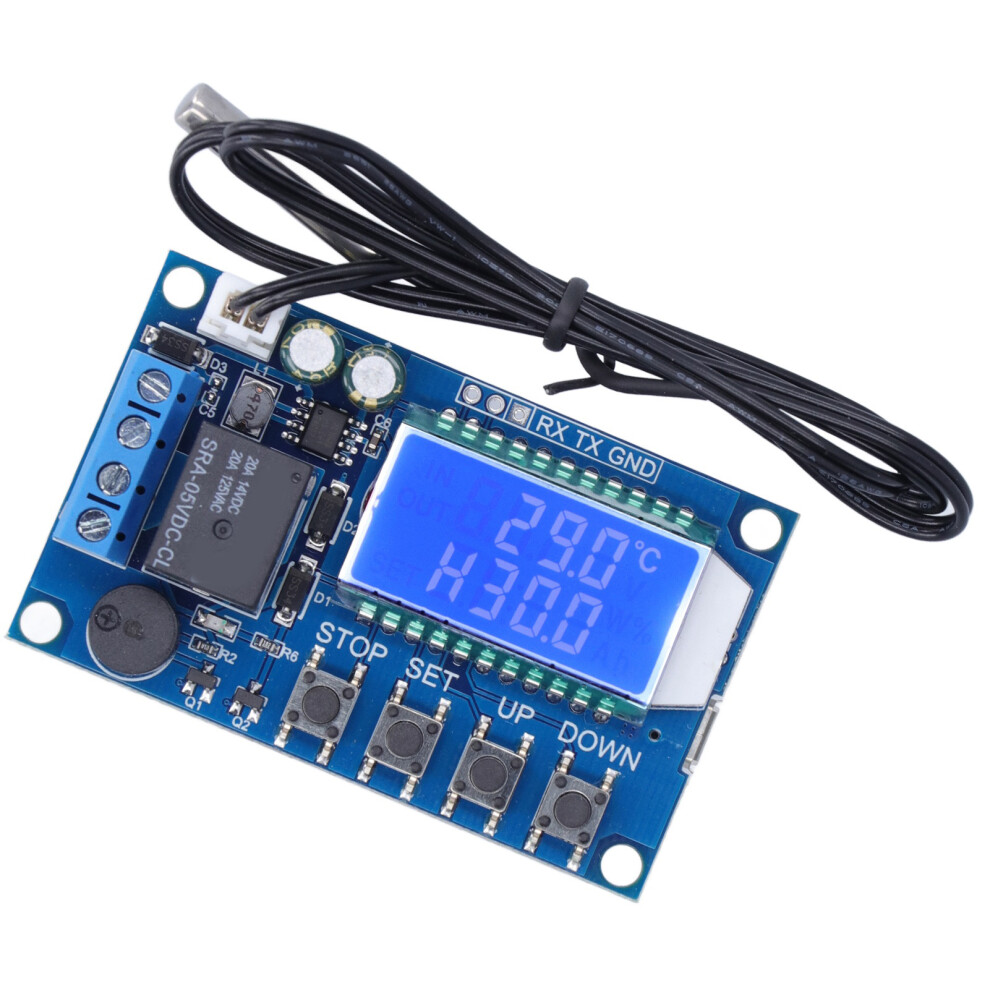

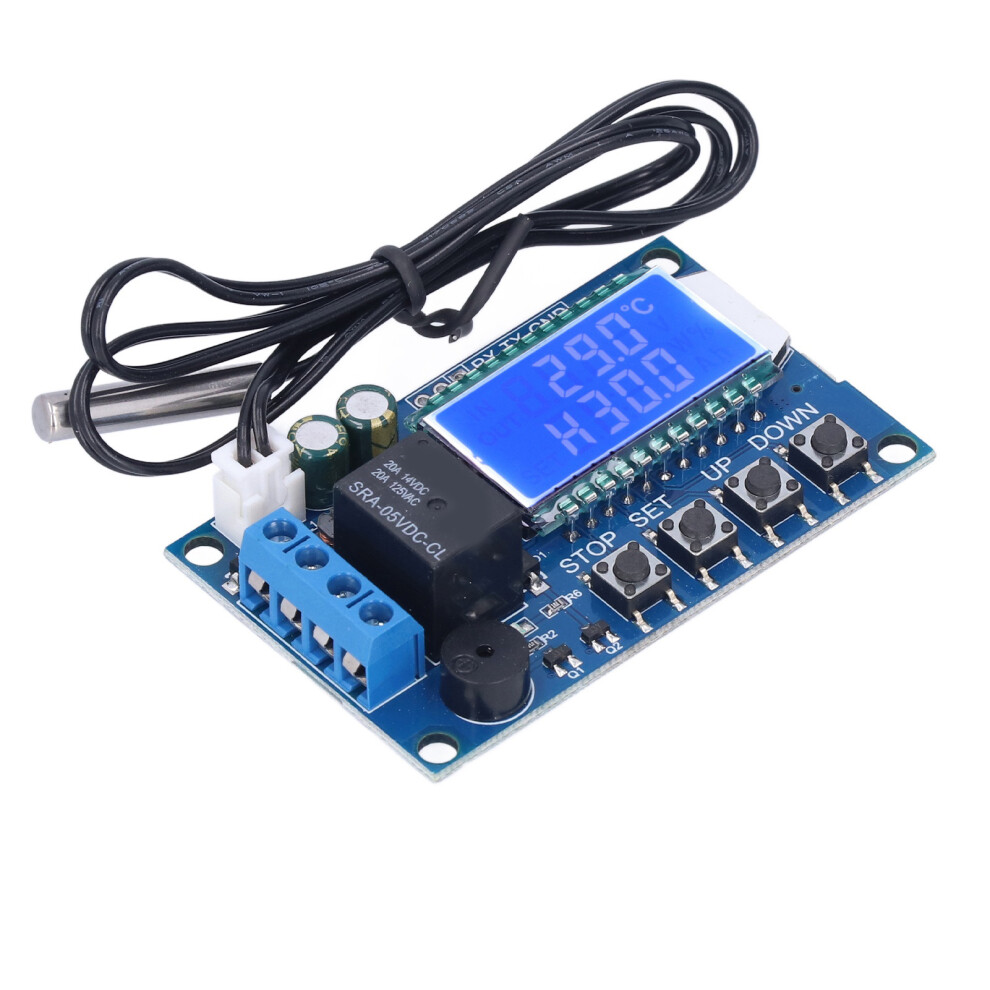

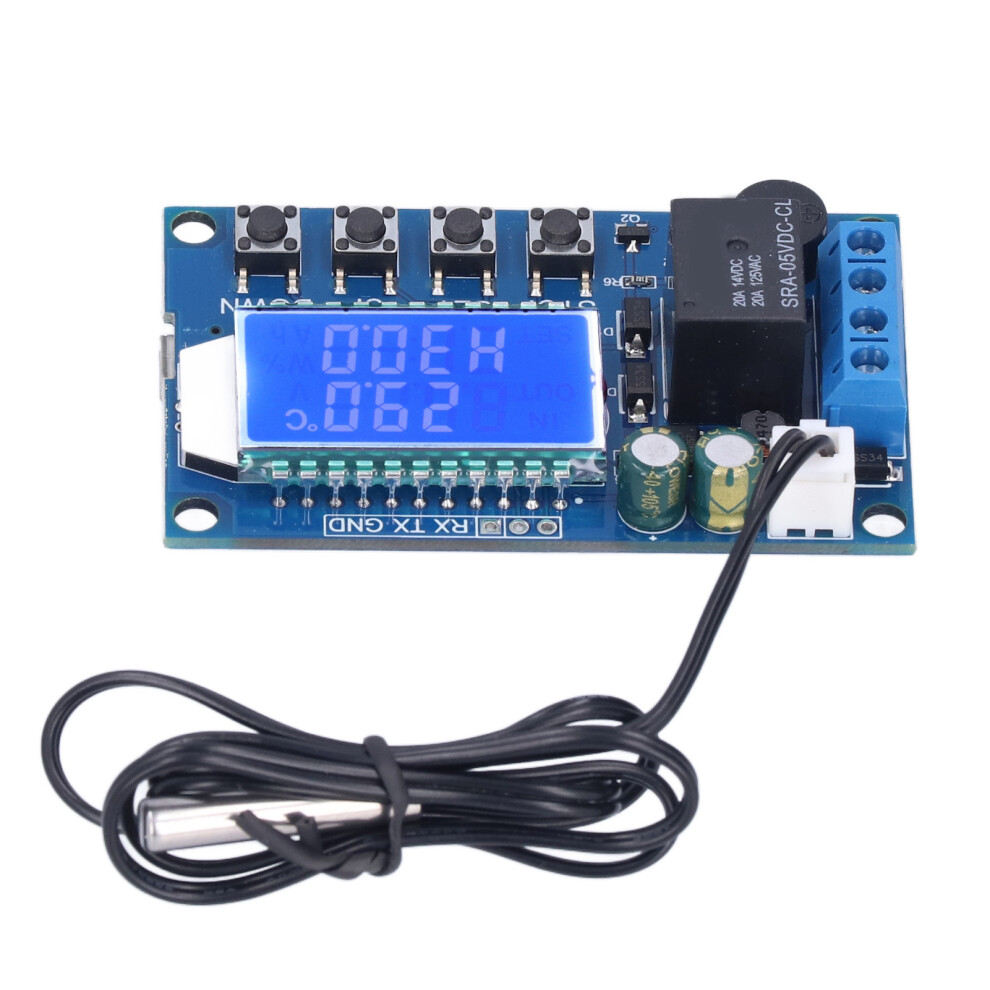

Elektronischer Temperaturregler DC6-30V XYT01

Elektronischer Temperaturregler DC6-30V XYT01 Beschreibung

1. Alarm Function ALA: Wenn die Ist-Temperatur höher als die Alarmtemperatur ist, schaltet das System den akustischen und optischen Alarm ein und trennt das Relais. Drücken Sie eine beliebige Taste, um den Alarm zu stoppen. 2. Delay Start OPH: Nach Abschluss eines normalen Heiz- oder Kühlvorgangs beginnt das System mit der Zeitmessung. Erst wenn T OPH ist, kann der nächste Heiz- oder Kühlvorgang durchgeführt werden. 3. Temp Correction OFE: Bei langem Betrieb können Abweichungen auftreten. Durch diese Funktion entspricht die Ist-Temperatur der Summe aus gemessener Temperatur und Korrekturwert. 4. Remote Setting: Sie können Starttemperatur, Stopp-Temperatur, Temperaturkorrektur und andere Parameter über UART einstellen. 5. Real Time Temp Report: Wenn die Temperaturberichterstattungsfunktion aktiviert ist, sendet das Produkt die erfasste Temperatur alle 1 Sekunde über UART an das Terminal, um die Datensammlung zu erleichtern. 6. Relay Enable: Wenn die Relais-Freigabe deaktiviert ist, bleibt das Relais im ausgeschalteten Zustand. Die Funktion ist standardmäßig aktiviert. 7. Restore Settings: Drücken Sie gleichzeitig die STOP- und SET-Tasten für mehr als 3 Sekunden, um die Werkseinstellungen wiederherzustellen.
Artikeltyp: Elektronischer Temperaturregler
Produktmodell: XY-T01
Temperaturregelbereich: -50 bis 110
Temperaturregelgenauigkeit: 0,1
Messeingang: NTC10K/B3950
Aktualisierungsrate: 0,5 s
Ausgabetyp: Relaisausgang 10 A
Sondentyp: Wasserdichte Sonde
Sondenlänge: Ca. 0,5 m / 1,6 ft
Produktgröße: Ca. 68 x 42 x 15 mm / 2,7 x 1,7 x 0,6 Zoll
Heizmodus: Wenn die erfasste Temperatur kleiner oder gleich der eingestellten Temperatur minus der Hysterese ist, wird das Relais eingeschaltet und das Heizgerät beginnt zu arbeiten; wenn die erfasste Temperatur größer oder gleich der eingestellten Temperatur ist, wird das Relais ausgeschaltet und das Heizgerät stoppt.
Kühlmodus: Wenn die erfasste Temperatur größer oder gleich der eingestellten Temperatur plus der Hysterese ist, wird das Relais eingeschaltet und das Kühlgerät beginnt zu arbeiten; wenn die erfasste Temperatur kleiner als die eingestellte Temperatur ist, wird das Relais getrennt und das Kühlgerät stoppt.
Einstellung des Arbeitsmodus, der Temperatur und der Rückstelltemperatur:
1. Drücken Sie im Betriebsinterface kurz die SET-Taste, um das Schnell-Einstellungsinterface zu öffnen.
2. Nach dem Öffnen des Schnell-Einstellungsinterfaces schalten Sie durch kurzes Drücken von SET zwischen den einzustellenden Parametern (Arbeitsmodus, eingestellte Temperatur, Rückstelltemperatur) um.
3. Verwenden Sie die UP-/DOWN-Tasten, um den Parameterwert zu ändern; Kurzdruk und Langdrukk werden unterstützt.
4. Drücken Sie SET länger als 3 Sekunden oder lassen Sie 6 Sekunden lang keine Taste betätigen, um das Schnell-Einstellungsinterface zu verlassen und die Parameter zu speichern.
Einstellung der Alarmtemperatur, der Verzögerungsstartzeit und der Temperaturkorrektur:
1. Drücken Sie im Betriebsinterface SET länger als 3 Sekunden, um das Parameter-Einstellungsinterface zu öffnen.
2. Nach dem Öffnen des Parameter-Einstellungsinterfaces schalten Sie durch kurzes Drücken von SET zwischen den einzustellenden Parametern (Alarmtemperatur, Verzögerungsstartzeit, Temperaturkorrektur) um.
3. Stellen Sie den Parameterwert ein und ändern Sie ihn über UP/DOWN; Kurzdruk und Langdrukk werden unterstützt.
4. Drücken Sie SET länger als 3 Sekunden oder lassen Sie 6 Sekunden lang keine Taste betätigen, um das Parameter-Einstellungsinterface zu verlassen und die Parameter zu speichern.
So aktivieren Sie den Hochtemperaturalarm (standardmäßig deaktiviert):
Öffnen Sie das Parameter-Einstellungsinterface, wechseln Sie zum Alarmparameter ALA und schalten Sie die Hochtemperaturalarmfunktion durch kurzes Drücken der STOP-Taste ein oder aus. Wenn die Hochtemperaturalarmfunktion deaktiviert ist, wird ALA als Hinweis angezeigt.
So aktivieren Sie den Verzögerungsstart (standardmäßig deaktiviert):
Öffnen Sie das Parameter-Einstellungsinterface, wechseln Sie zum Parameter OPH und schalten Sie die Hochtemperaturalarmfunktion durch kurzes Drücken der STOP-Taste ein oder aus. Wenn die Hochtemperaturalarmfunktion deaktiviert ist, wird OPH als Hinweis angezeigt.
Serielle Schnittstellensteuerung (Single-Chip-TTL-Kommunikation)
Kommunikationsstandard: 9600 bps
Datenbits: 8
Stoppbits: 1
Prüfbit: Keines
Flusskontrolle: Keine
Serielle Befehle
Anweisungen
Start
Start Temperaturbericht
Stop
Stop Temperaturbericht
Read
Lesen Sie Einstellparameter
On
Relais-Freigabe öffnen
Off
Relais-Freigabe schließen
S: XXX
Eingestellte Temperatur setzen
-50 bis -01
00,0 bis 99,9
100 bis 110
B: XX.X
Differenztemperatur setzen (00,0-30,0)
OFE: XX.X
Temperaturkalibrierung (-10,0 bis 10,0)
ALA: XX.X
Alarmtemperatur (-50,0 bis 110,0)
OPH: XXXX
Verzögerungsstartzeit (0-9999)
1 x Temperaturregler
1 x Sonde
