Energiemodul LTC3588 Piezo Multifunktions-Komfort-Solarkomponenten

Energiemodul LTC3588 Piezo Multifunktions-Komfort-Solarkomponenten Beschreibung

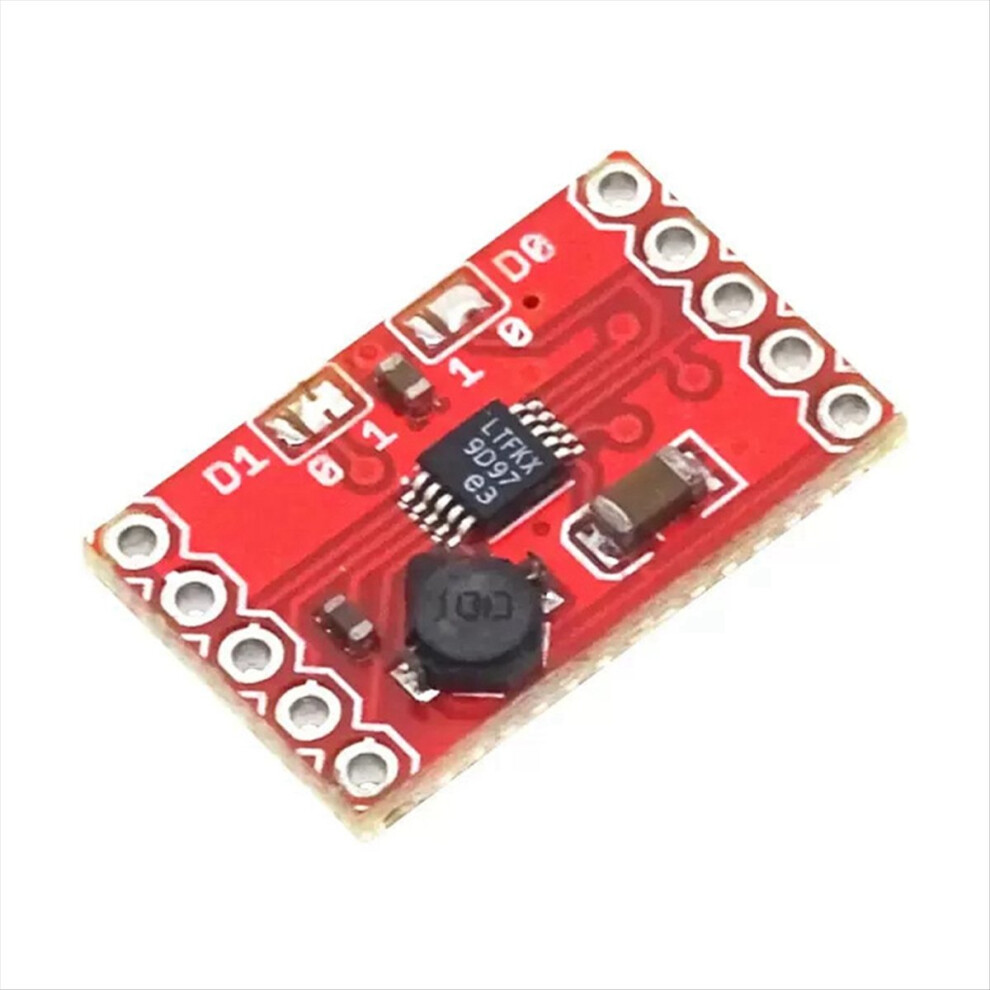

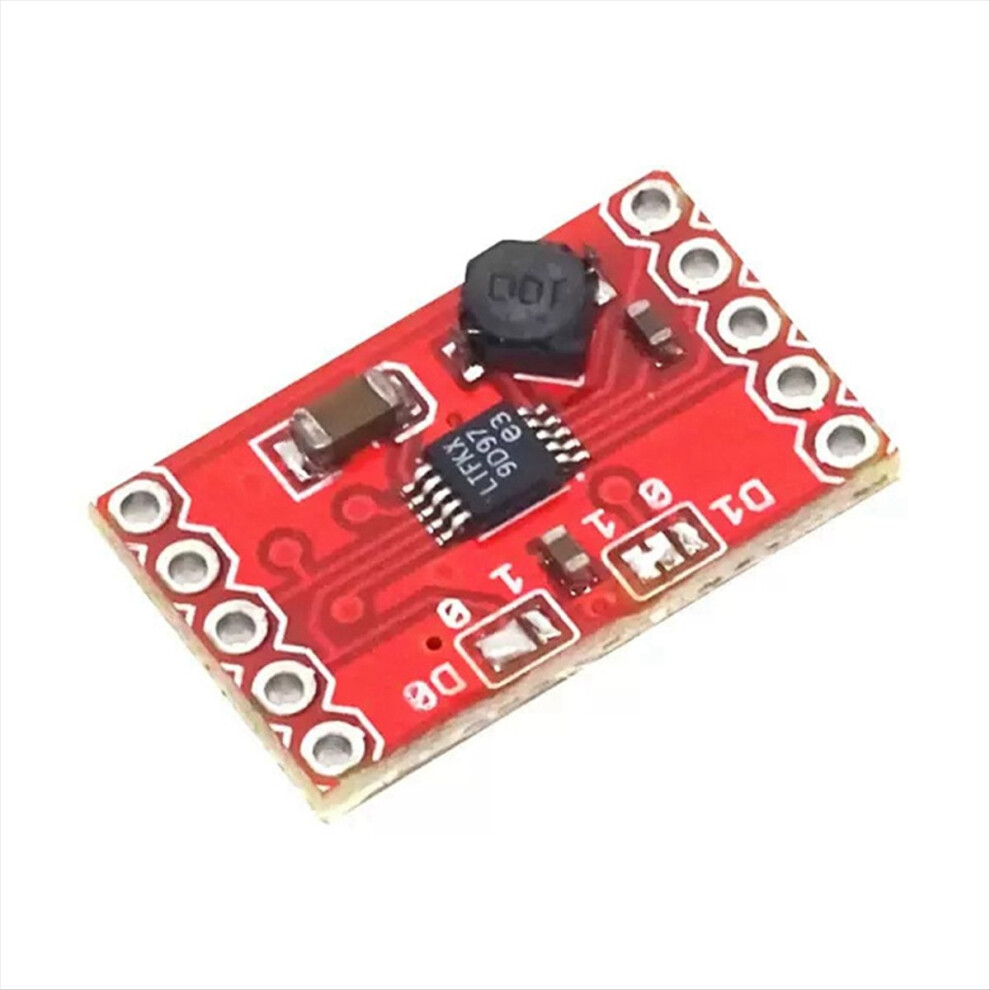

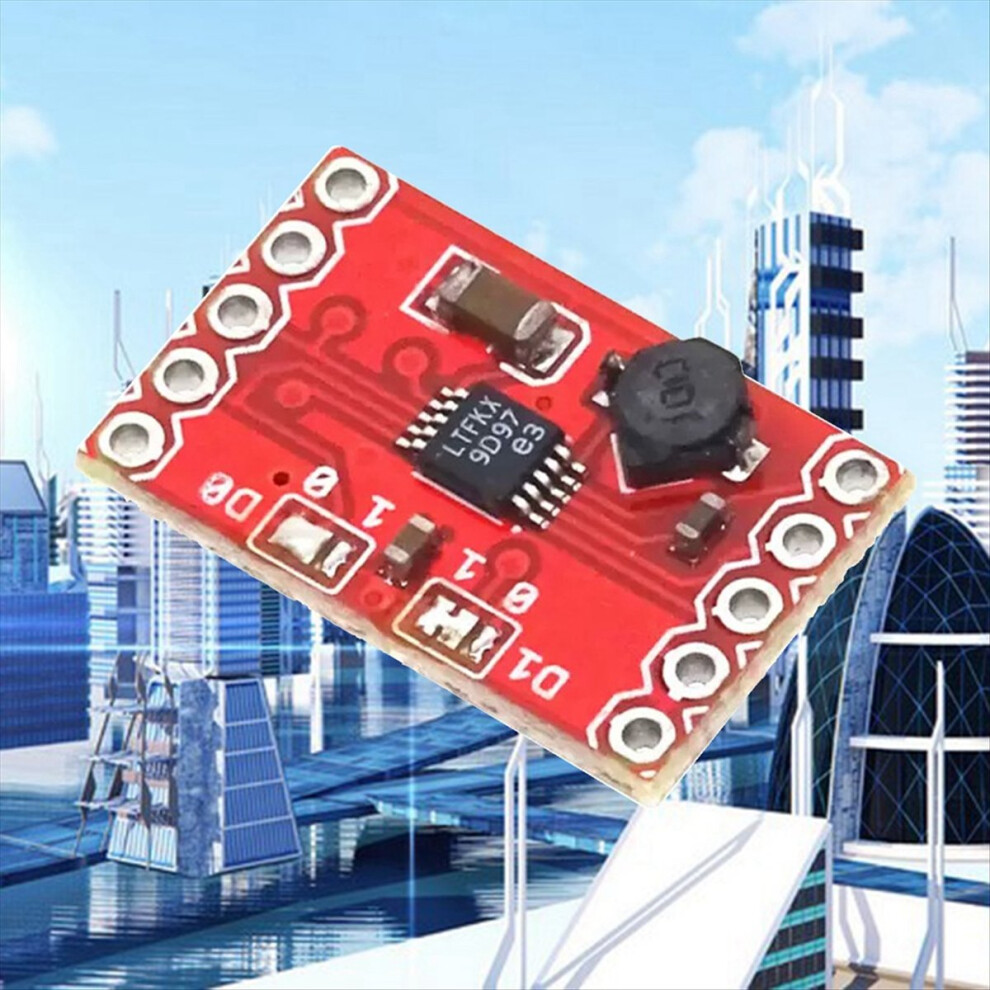

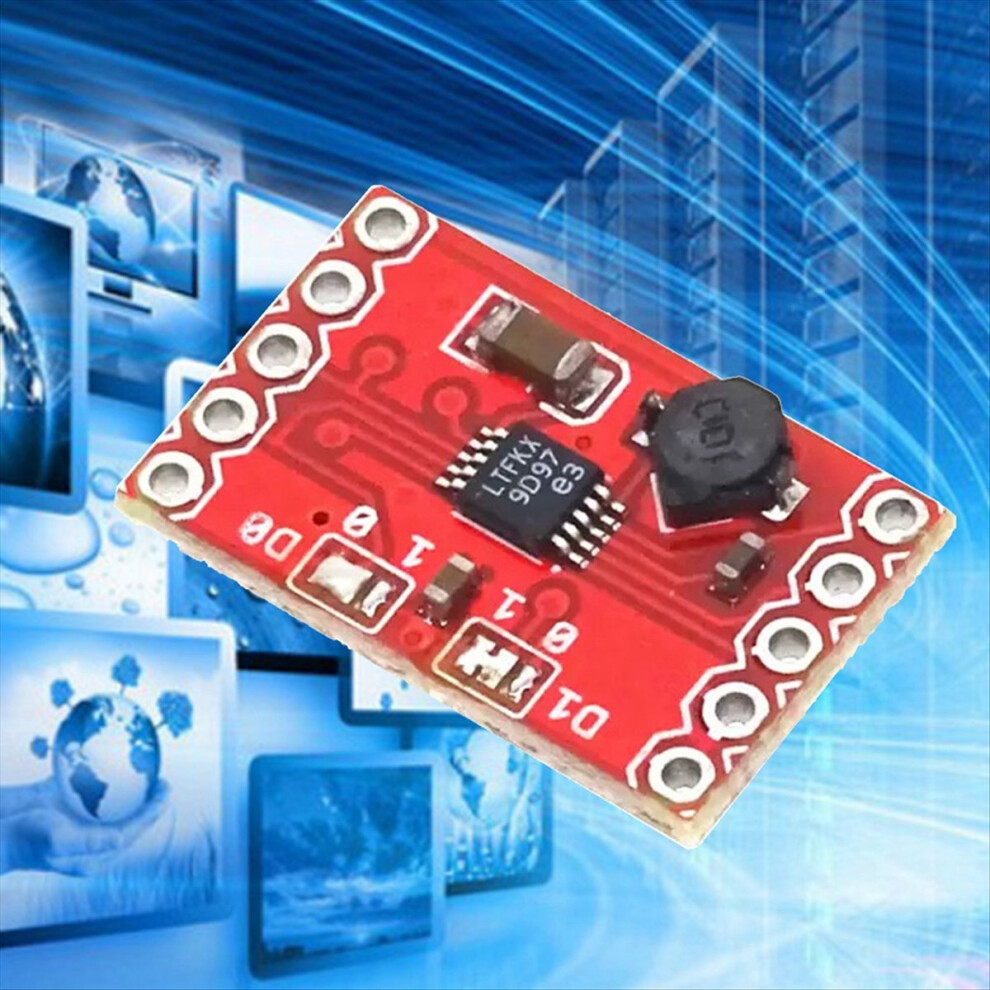

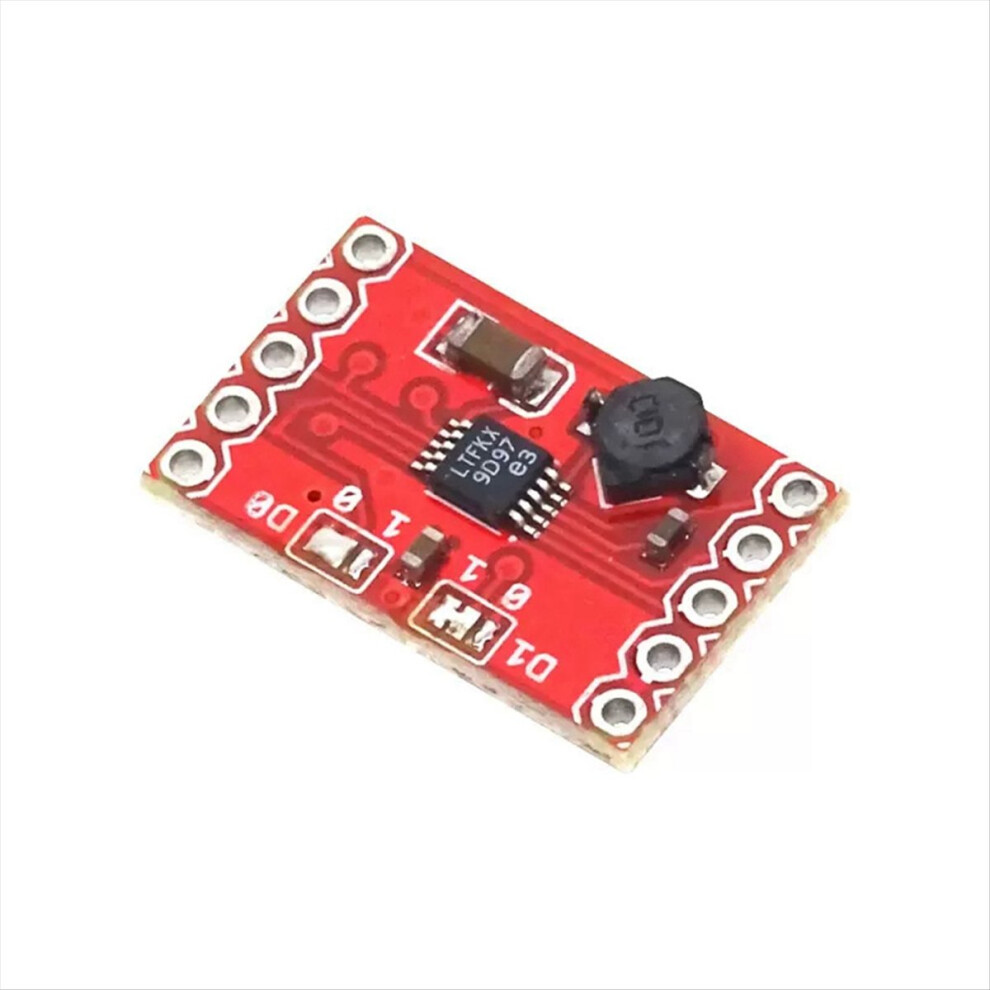

Dieses kleine Modul nutzt den piezoelektrischen Energiewandler LTC3588. Es sammelt nicht nur piezoelektrische Energie, sondern auch Solarenergie. Eine Brücke wandelt den Eingang in piezoelektrische Elemente (PZ1 und PZ2) um und den direkten Eingang (Vin) in eine Gleichspannungsquelle. Beide Brücken ziehen Ströme innerhalb von 20 Volt. Zusätzlich kann diese Platine als Abwärtsregler (Buck-Regler) verwendet werden. Sie verfügt über einen Unterspannungsschutz mit extrem niedrigem Ruhestrom und einem großen Leckstromfenster, das die Ladung des Eingangskondensators aufnimmt. Der Abwärtsregler kann die angesammelte Energie dann abführen. Im Allgemeinen sind die Ruheströme des LTC3588 im Schlafmodus sehr gering. Der Abwärtsregler wird automatisch in den Normalbetrieb versetzt.
Die Schnittstelle kann wahlweise an vier Ausgangsspannungen (1,8 V, 2,5 V, 3,3 V und 3,6 V) angeschlossen werden, und ihr Ausgangsstrom beträgt konstant 100 mA. Der Ausgangskondensator kann jedoch plötzlich einen höheren Strom abgeben. Daher ist ein 20-Volt-Eingangsschutzshunt vorgesehen, der es den vorhandenen Eingangskondensatoren ermöglicht, mehr Ladung zu speichern.

Typ: Energiespeichermodul
1. Ruhestrom am Eingang: 950 nA (Ausgangsstrom - üblicherweise ohne Last)
2. Ruhestrom am Eingang: 450 nA (Unterspannungsabschaltung)
3. Eingangsspannungsbereich: 2,7 V - 20 V
4. Integrierte verlustarme Vollwellenbrücke, Ausgangsstrom bis zu 100 mA
5. Die Ausgangsspannung ist wählbar: 1,8 V, 2,5 V, 3,3 V und 3,6 V.
6. Hocheffizienter integrierter Hysterese-Abwärtswandler (DC/DC).
7. Eingangsschutz: Bis zu 25 mA Sperrstrom, Eingangsspannung 20 V.
8. Breiter Unterspannungssperrbereich.
Hinweis: Abweichungen in Aussehen, Farbe und Aufdruck können je nach Charge auftreten, beeinträchtigen die Funktion jedoch nicht.
Farbe: Wie abgebildet.
Material: Leiterplatte.

Lieferumfang:

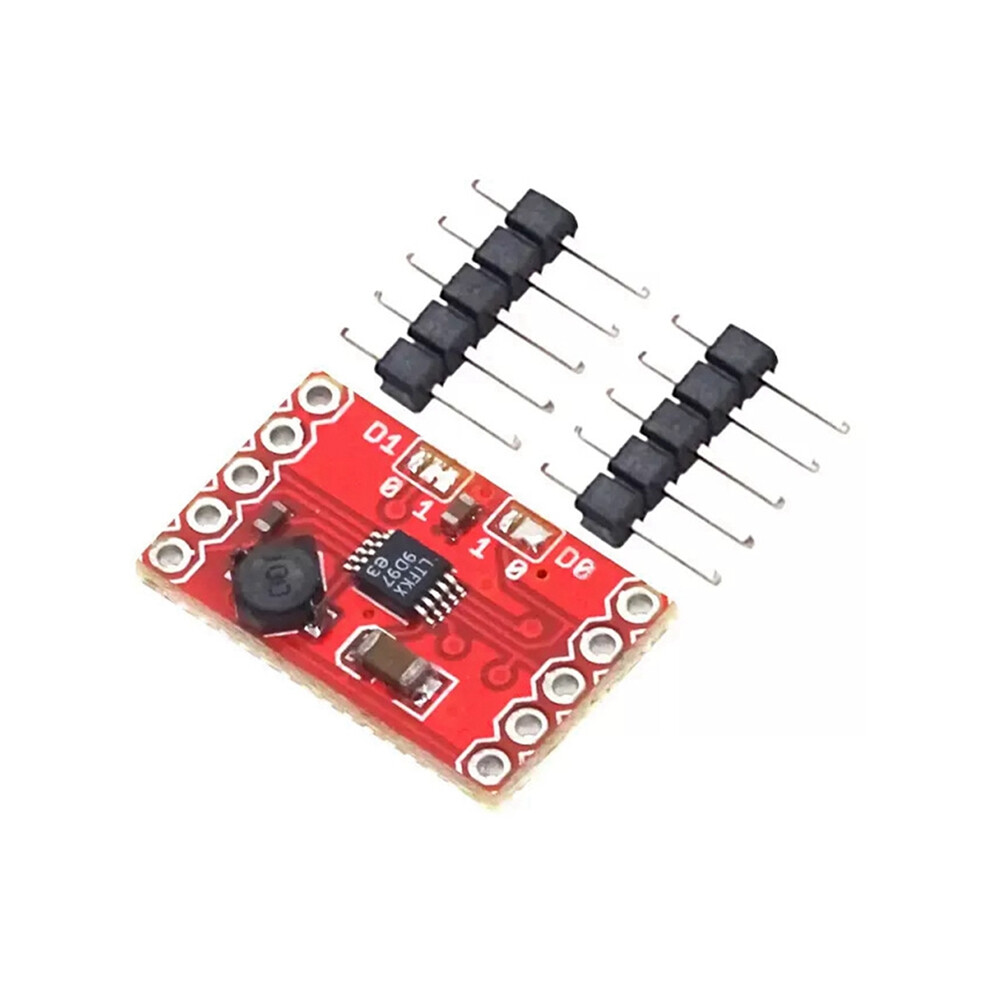

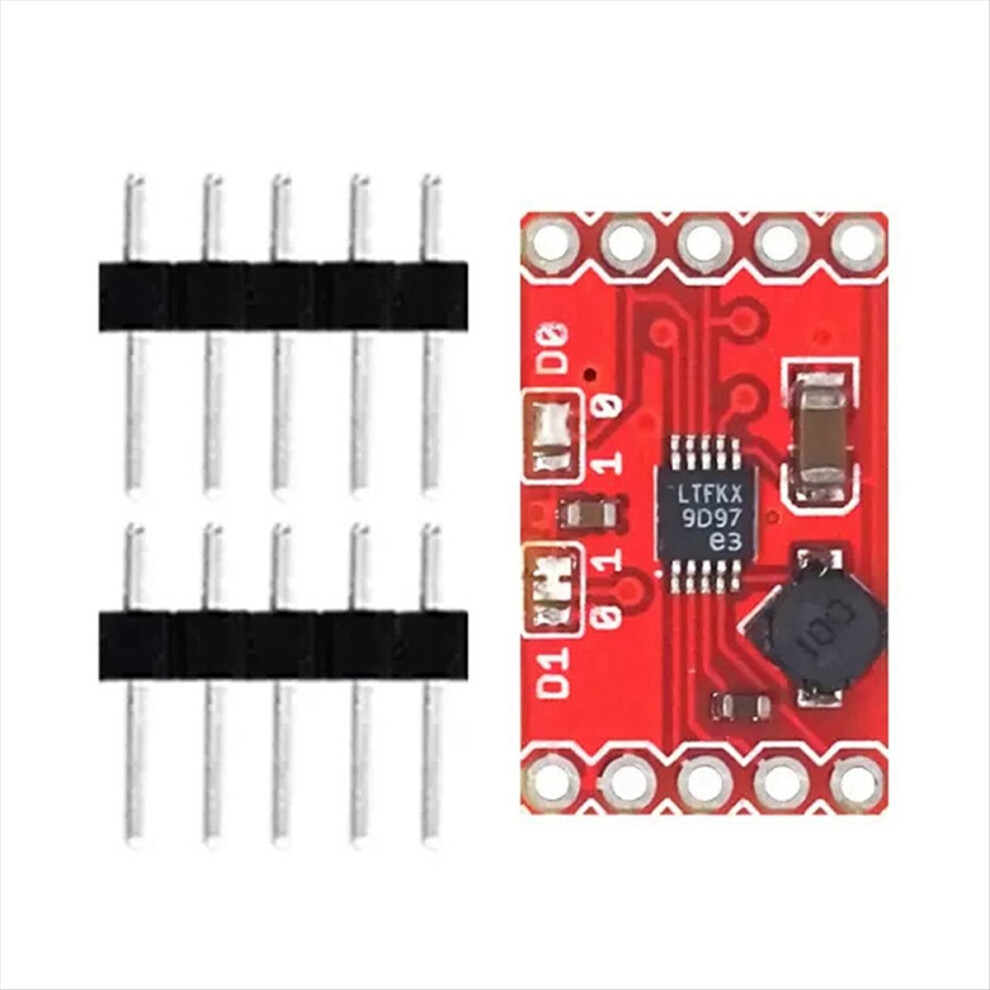

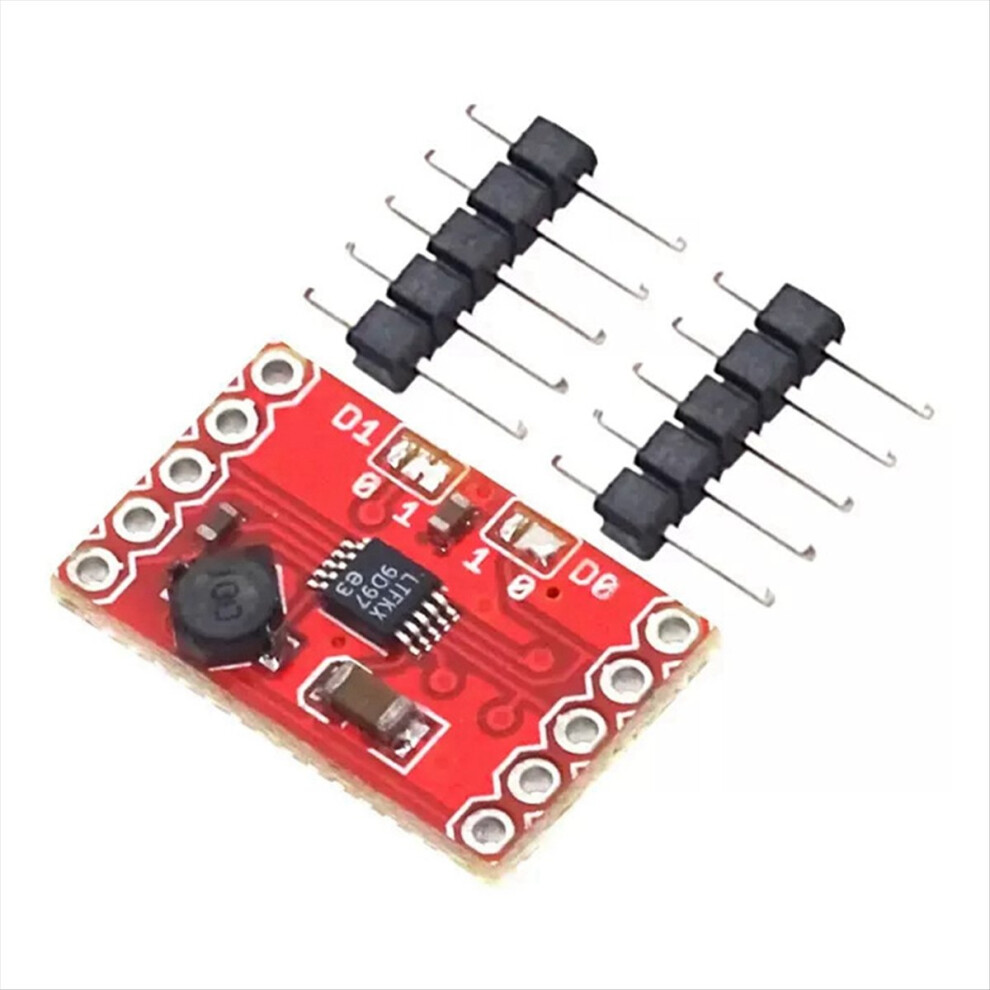

1 * Energiespeichermodul
2 * Stiftleiste.

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
