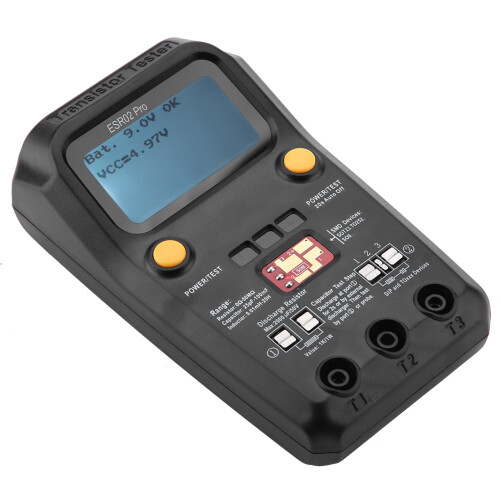

ESR02 Pro 25pF-100mF 14x8x4.5cm schwarzer Tester

ESR02 Pro 25pF-100mF 14x8x4.5cm schwarzer Tester Beschreibung

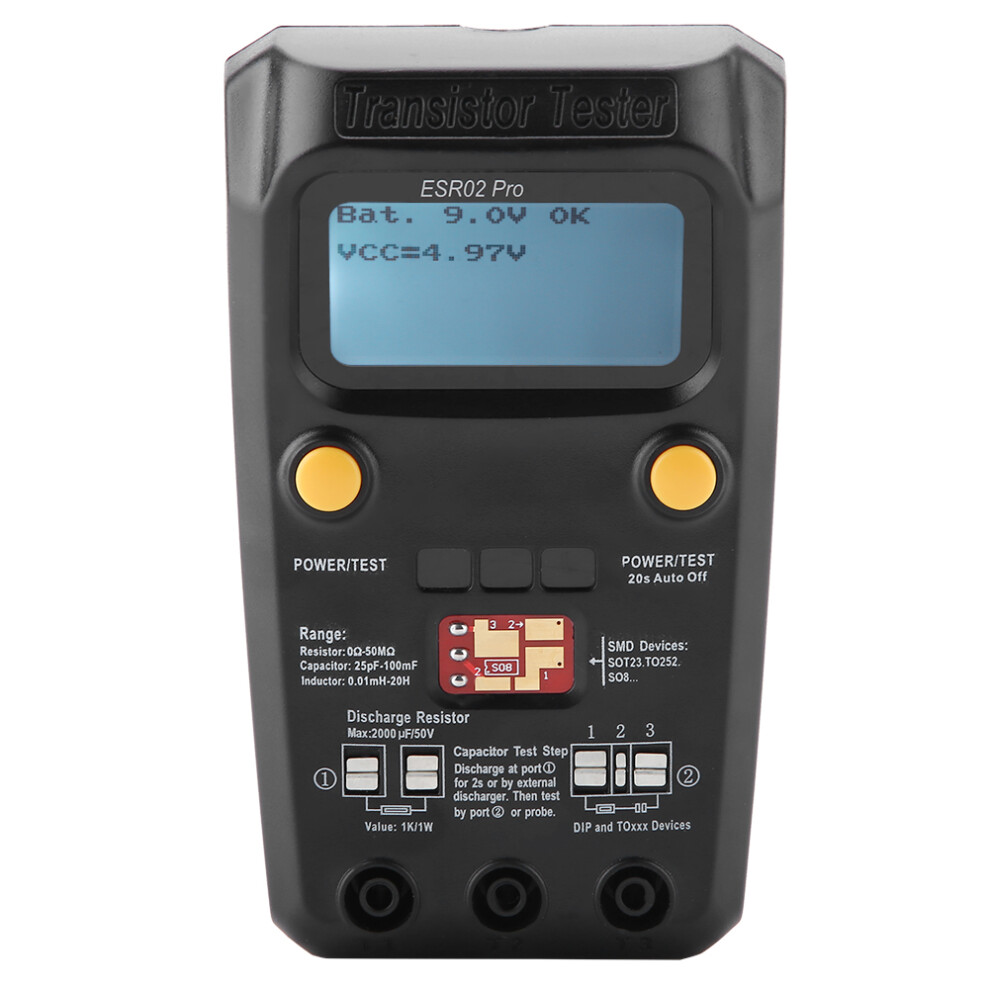

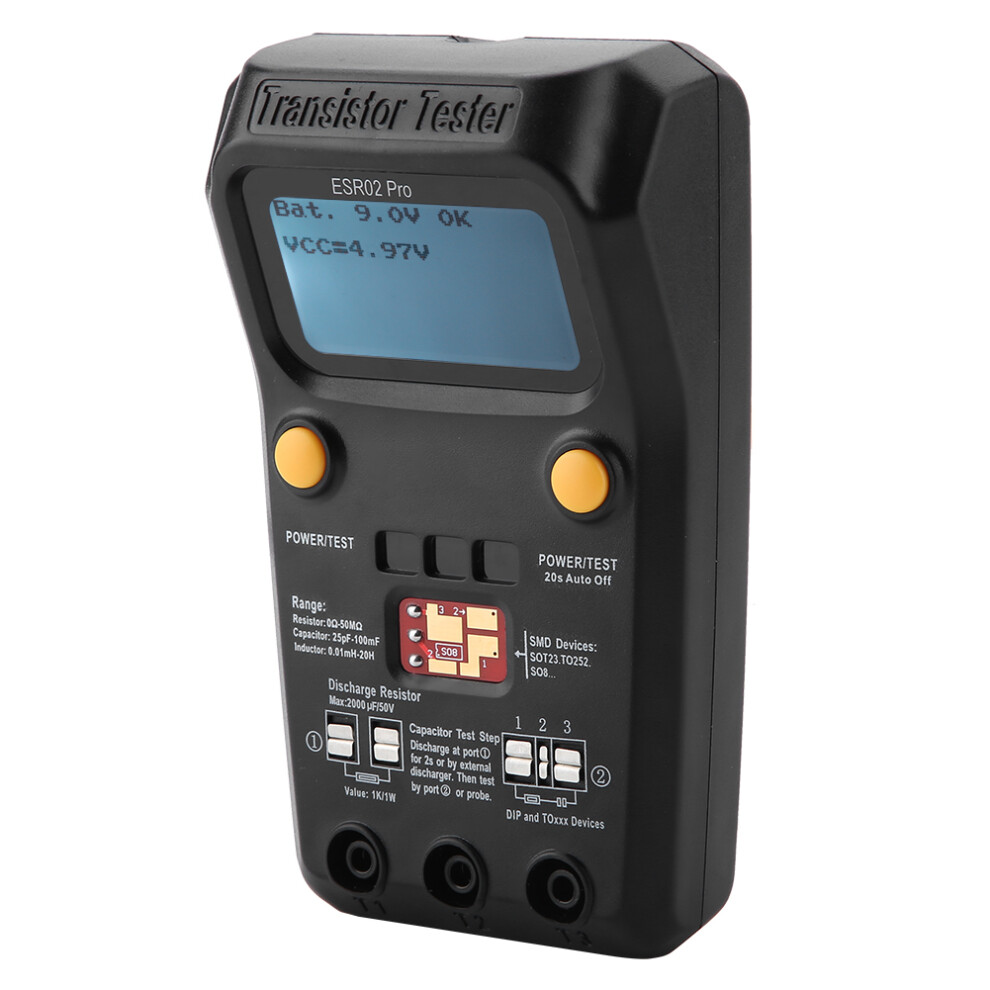

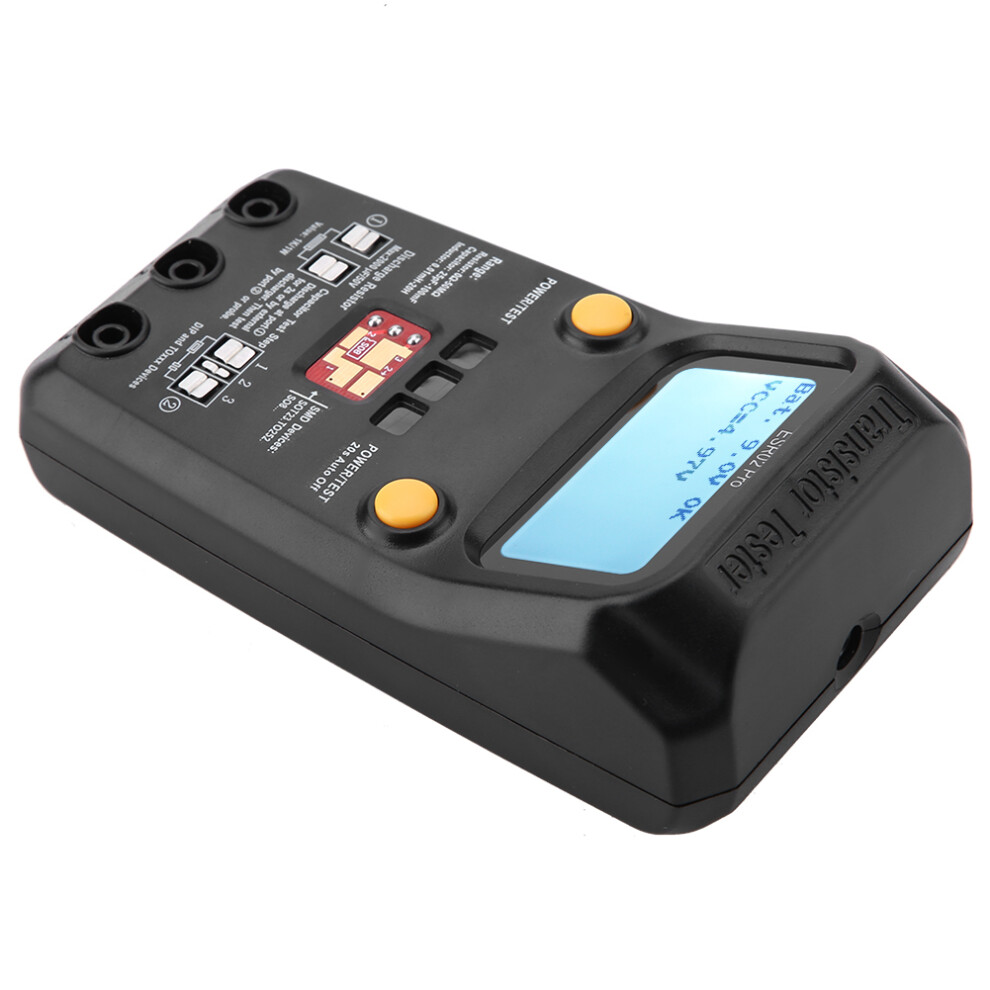

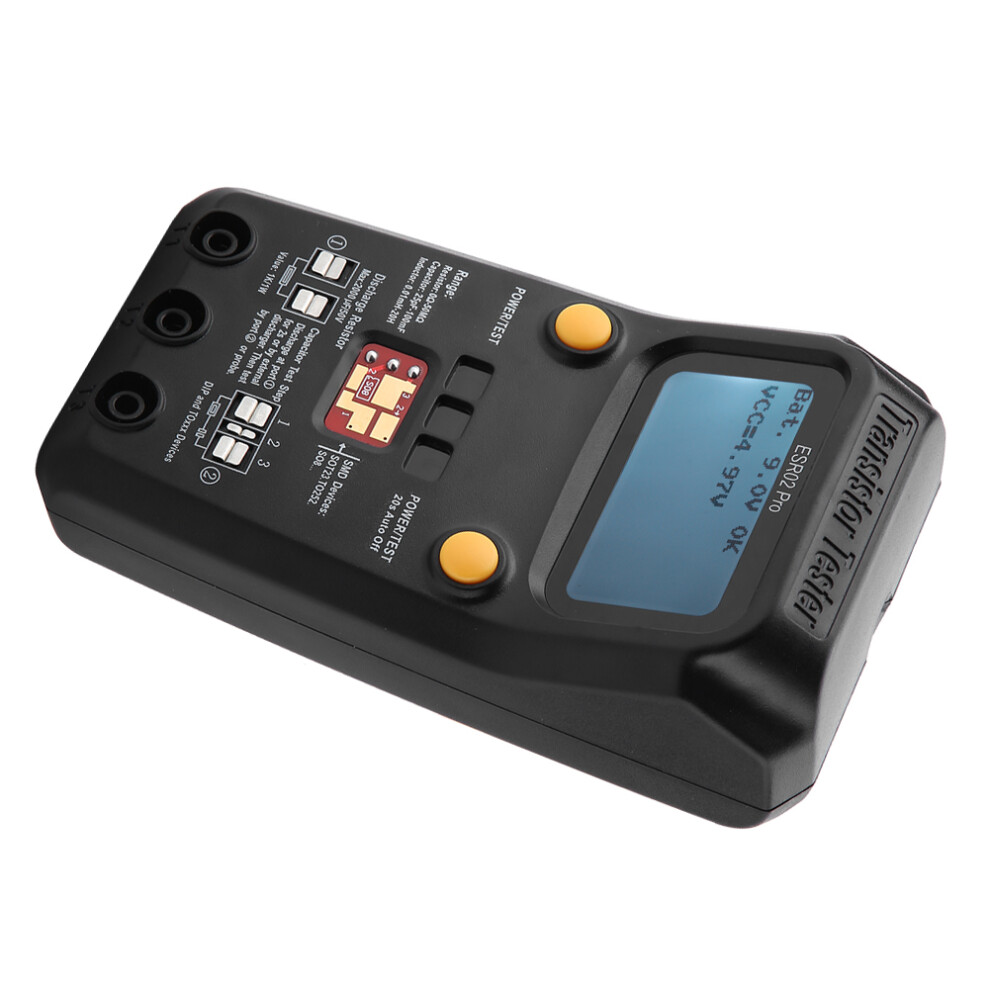

BSIDE ESR02 Pro Digitaler Transistortester, SMD-Chip-Komponenten-Induktivitätsmessgerät
Dieses Messgerät ist ein kleines Werkzeug für Ingenieure, die elektronische Instandhaltung und Fertigung. Es ist sehr einfach, Plug-in- und SMD-Bauteile zu testen; es kann auch verschiedene Arten von Dioden, Trioden und Thyristoren testen und ermöglicht die Analyse des Gerätetyps, der Pin-Belegung, des Ausgangs-HFE, der Anodenspannung und der Sperrkapazität des FET.
Eigenschaften:
Eine Tastenkombination für Betrieb, Start-/Test-Taste, eine Taste zum Abrufen.

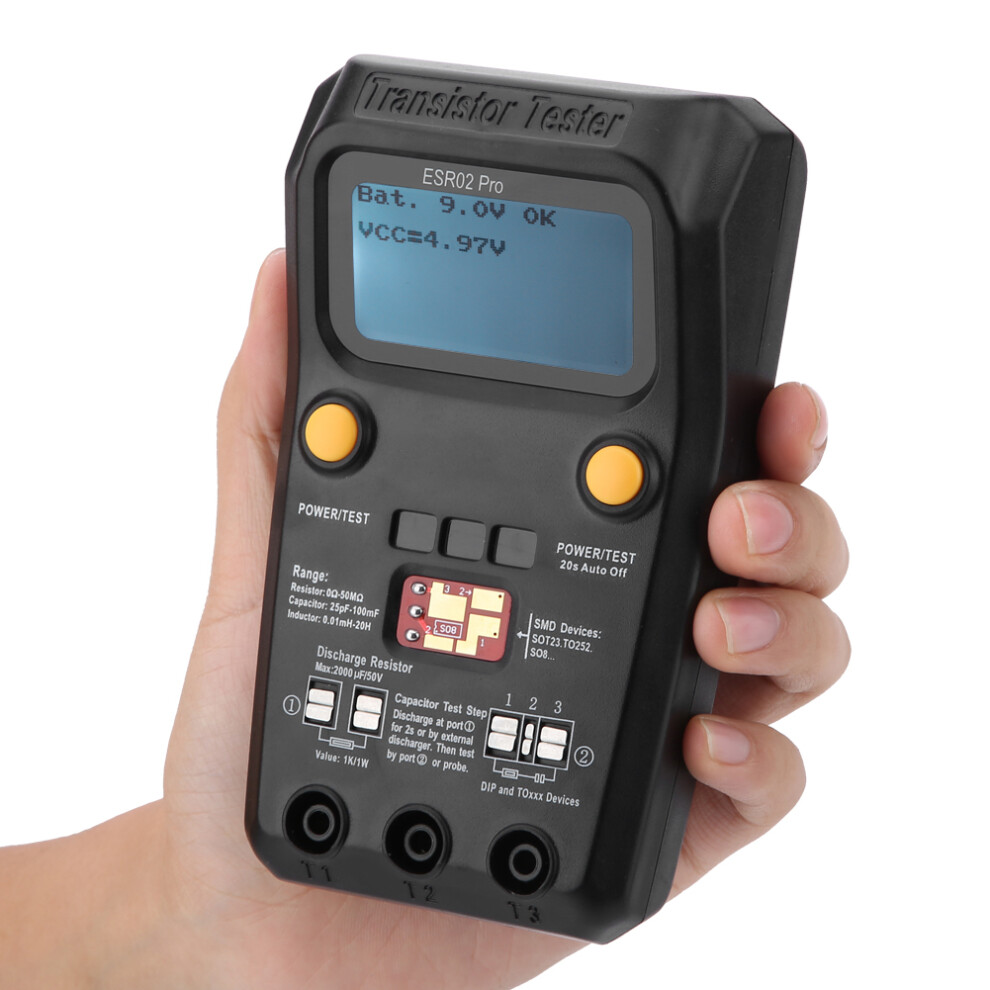

Großes LCD-Display mit Hintergrundbeleuchtung für leichtes Ablesen.

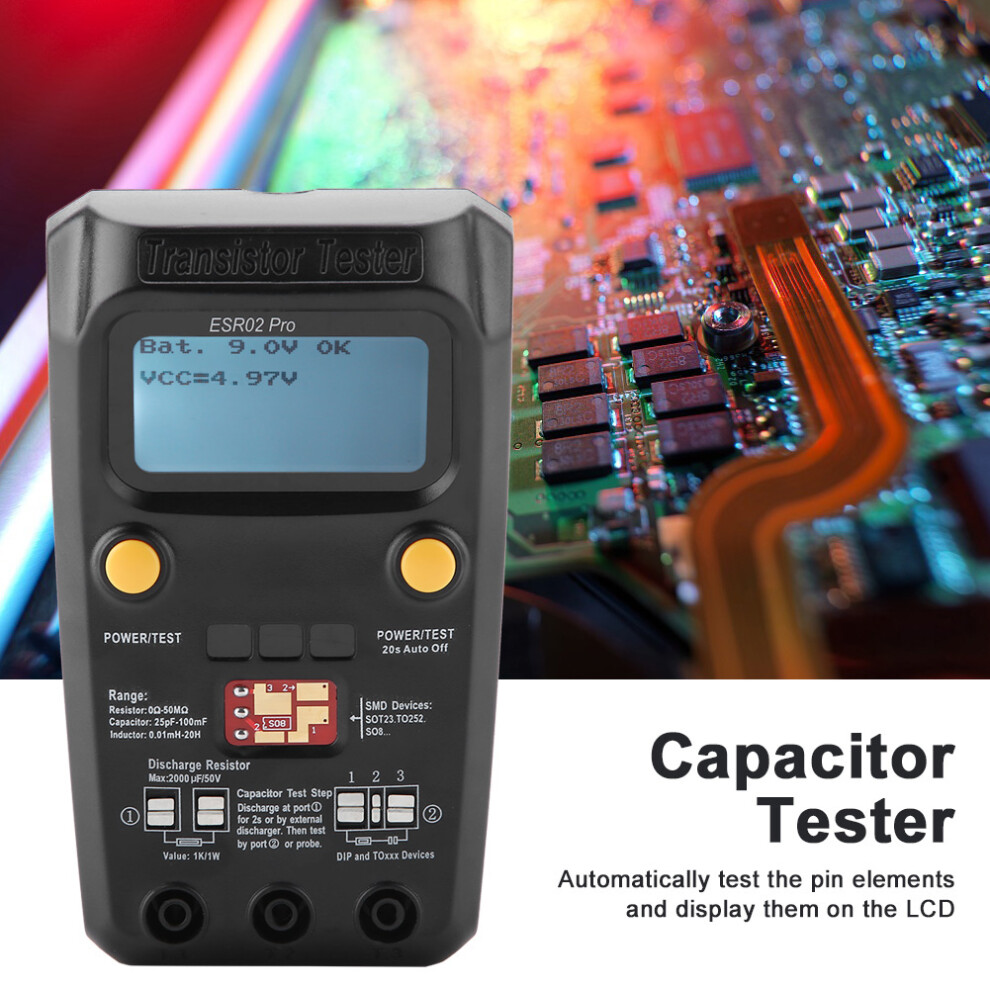

Automatische Prüfung der Anschlussbausteine und Anzeige auf dem LCD.
Automatische Erkennung von Bauteilen wie NPN- und PNP-Bipolartransistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Doppel-Dioden), Thyristoren, Transistoren, Widerständen und Kondensatoren usw.

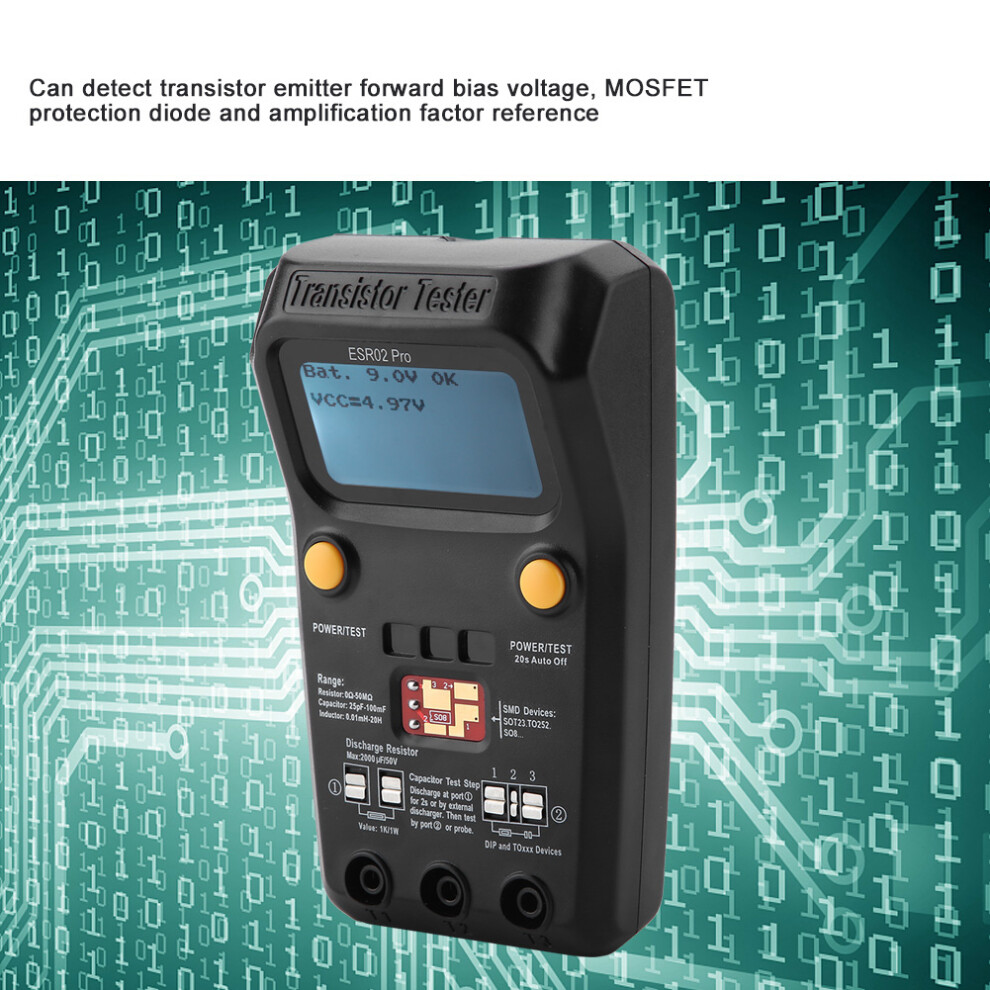

Kann die Emitter-Forward-Bias-Spannung des Transistors, die Schutzdiode des MOSFET und den Referenz-Verstärkungsfaktor erkennen.
MOSFET-Gate-Schwellen-Spannung und Gate-Kapazitätsmessung.
Spezifikation:
Brand: BSIDE
Modell: ESR02 Pro
Widerstand: 0Ω-50Ω, Auflösung: 0,01 Ω
Kapazität: 25 pF-100 mF, Auflösung: 1 pF
Induktivität: 0,01 mH-20 H, Auflösung: 0,01 mH
Kondensator-ESR Auflösung: 0,01 Ω

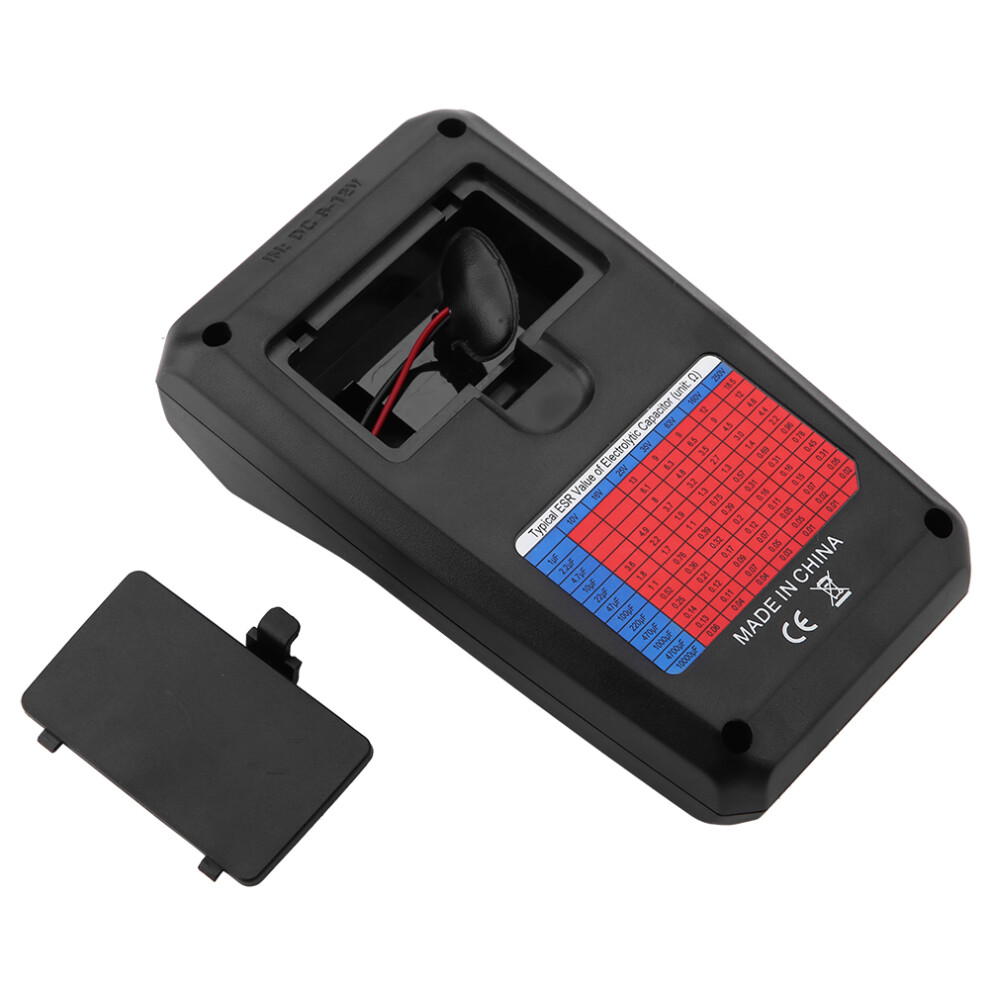

Batterie: 1 Stück 9V 6LR61-Batterie (NICHT enthalten)
Farbe: Schwarz
Größe: ca. 14 8 4,5 cm / ca. 5,5 3,1 1,8 Zoll
Gewicht: ca. 214 g / 7,5 oz
Gebrauchsanweisung:
Drücken Sie "POWER / TEST", um das Gerät einzuschalten und einen Test zu starten; mit dieser Taste können mehrere Messungen wiederholt werden; nach der Messung schaltet es sich automatisch nach 20 Sekunden ab.

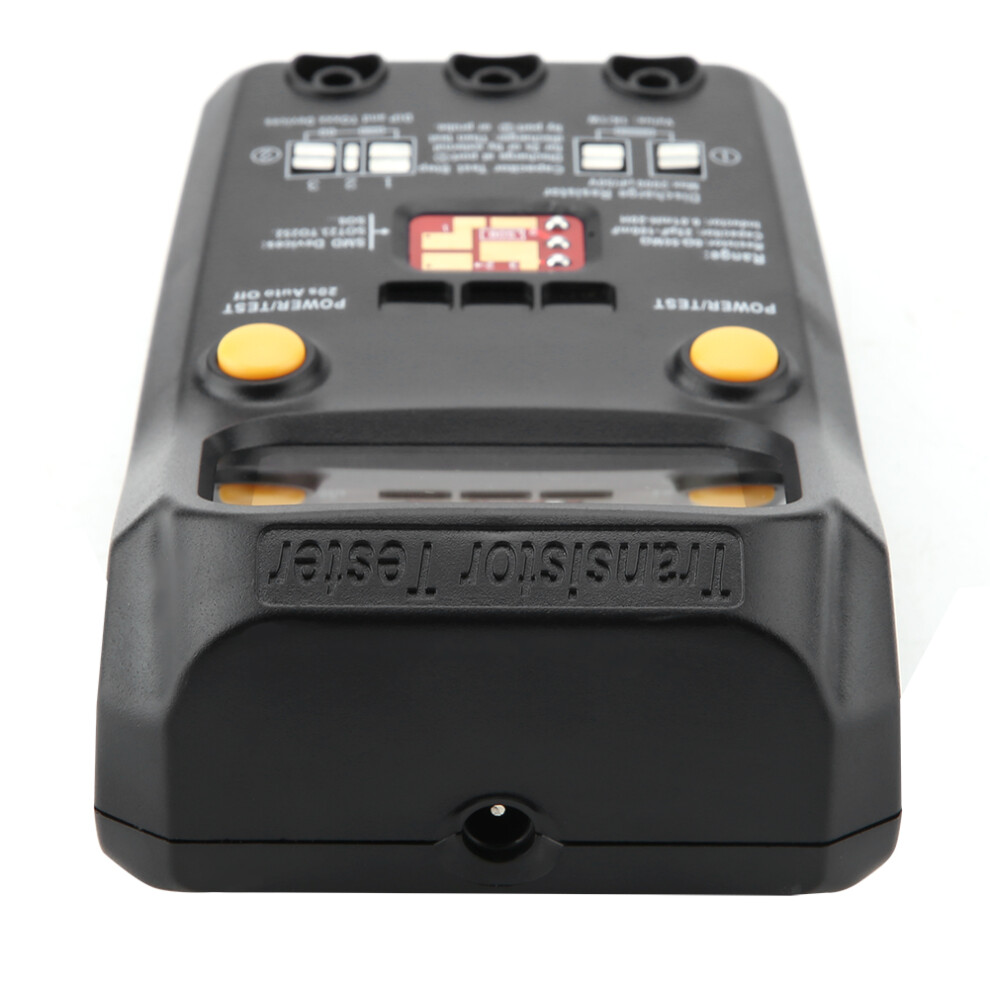

Es stehen drei Steckplätze zur Verfügung; in jedem Steckplatz sind die Pins 1, 2 und 3 verbunden.
Die Anordnung des Bauteils erfordert keine festgelegte Reihenfolge der Anweisungen, und der Bildschirm zeigt nach dem Messen die Funktion der einzelnen Pins an.

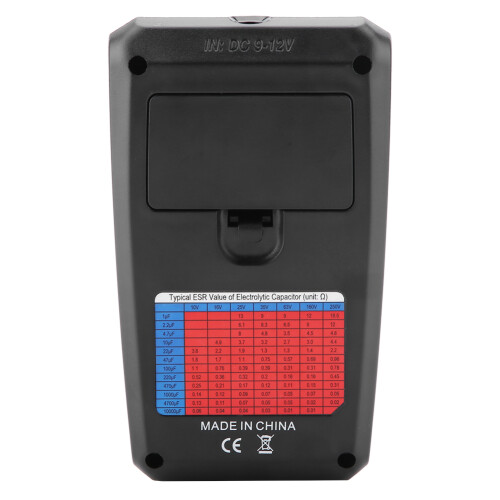

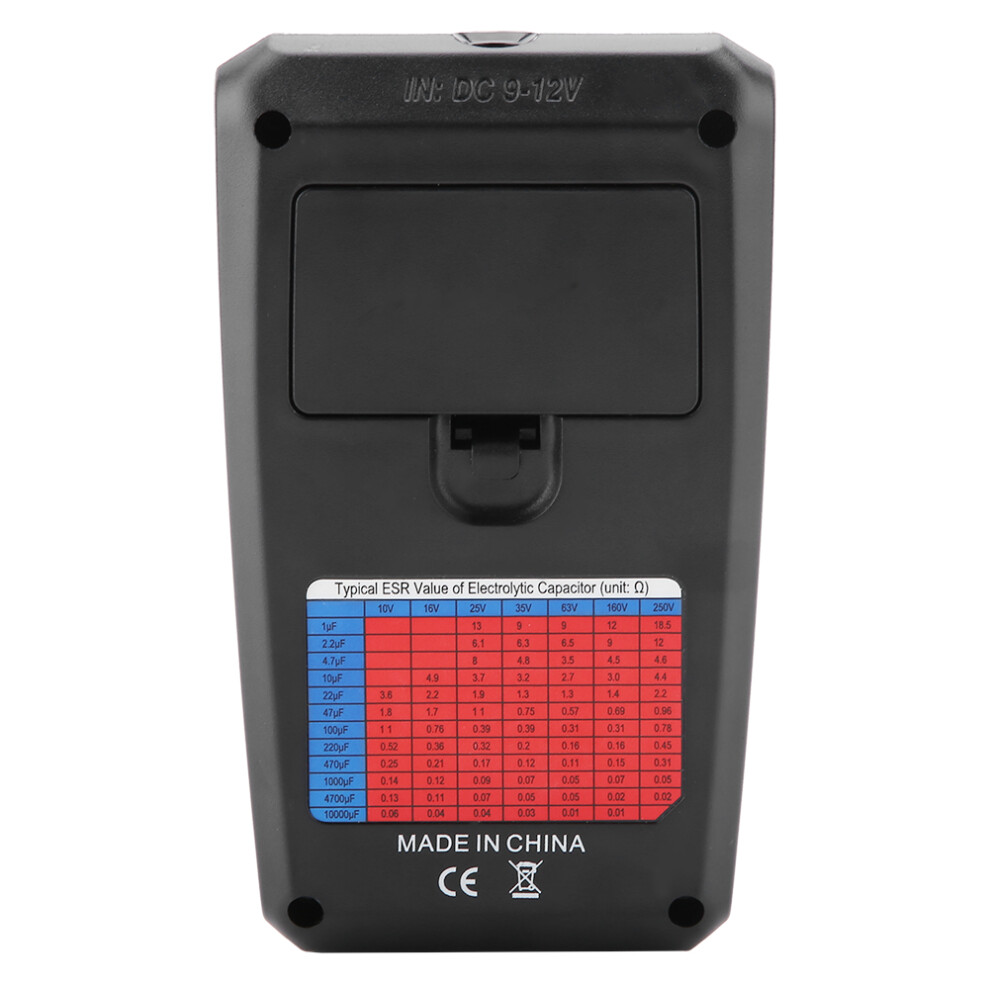

Auf der Rückseite befindet sich eine Tabelle "Typische ESR-Werte von Elektrolytkondensatoren". Sie dient nur zur Orientierung; dies sind typische Werte für Standard-Elektrolytkondensatoren bei Raumtemperatur.
Kalibrierung:
Schließen Sie die Prüfpins 1, 2 und 3 zusammen und drücken Sie die Taste "POWER / TEST". Der Bildschirm fordert zur Kalibrierung auf; drücken Sie erneut innerhalb von 2 Sekunden, um zu bestätigen. Nach einigen Sekunden fordert der Bildschirm Sie auf, Pins 1, 2 und 3 zu lösen; lösen Sie sie und warten Sie, bis die Kalibrierung abgeschlossen ist.
Lieferumfang:
1 x Transistor Tester
1 x Bedienungsanleitung
Hinweis:
Bevor Sie den Kondensator testen, entladen Sie ihn bitte, da er sonst die interne Schaltung beschädigen könnte.
Bei Verwendung einer Gleichspannungsversorgung wählen Sie bitte ein DC-9V-12V-Netzteil (einschließlich 9V- und 12V-Netzteilen).
Es kann auch von einer 9V 6LR61-Batterie betrieben werden (NICHT enthalten); liegt die Batteriespannung unter 6V, bitte durch eine neue ersetzen.
