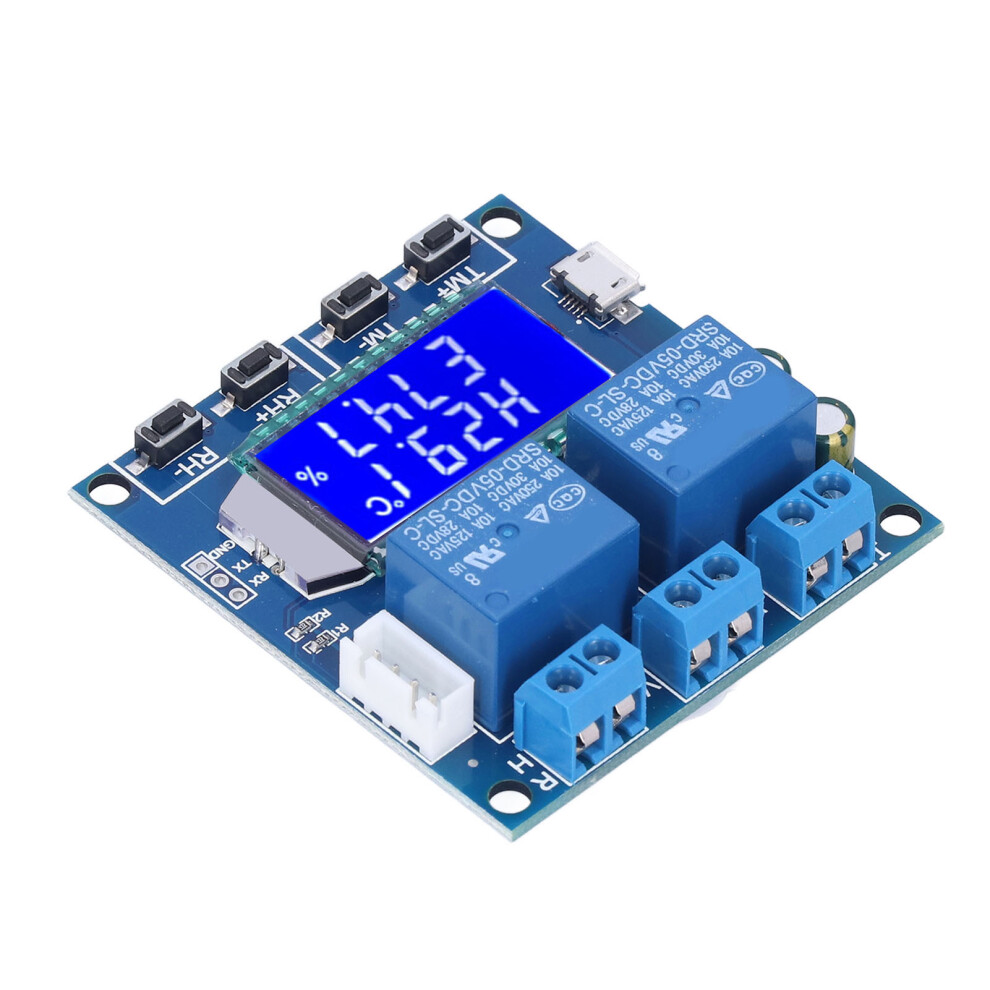

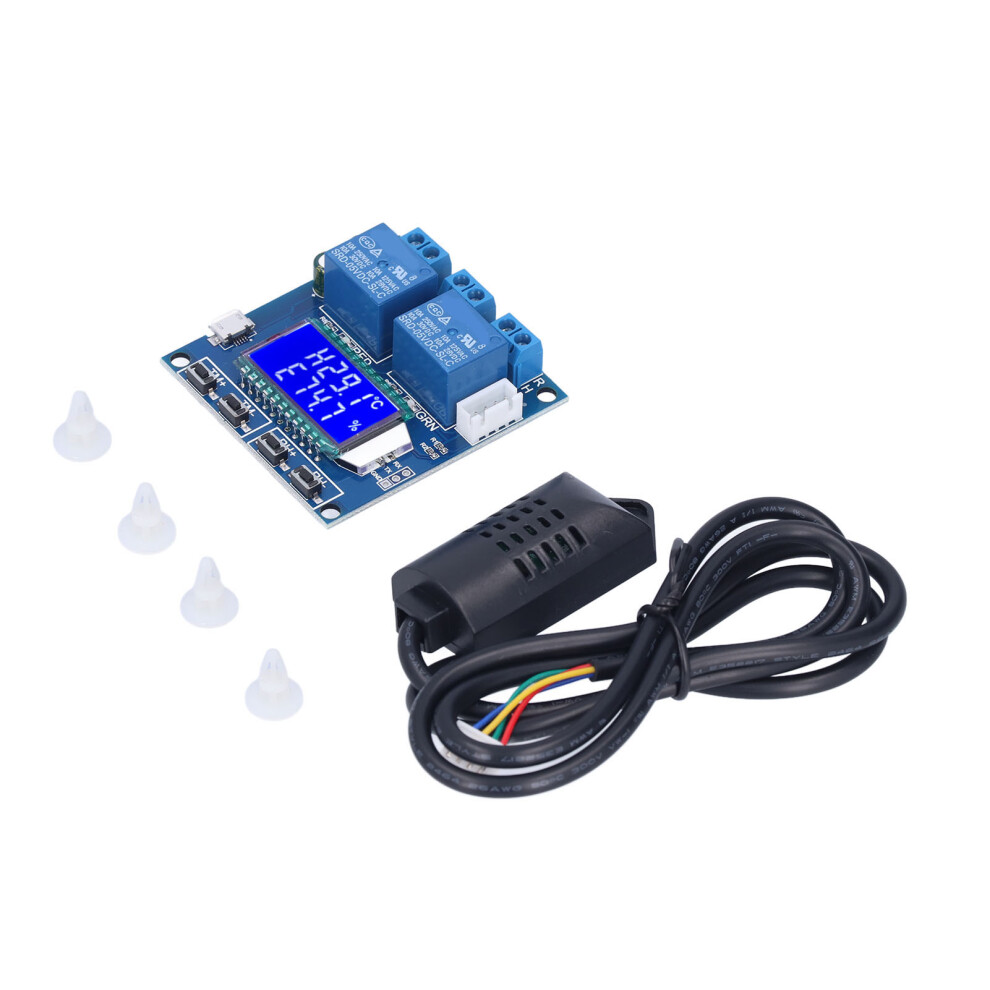

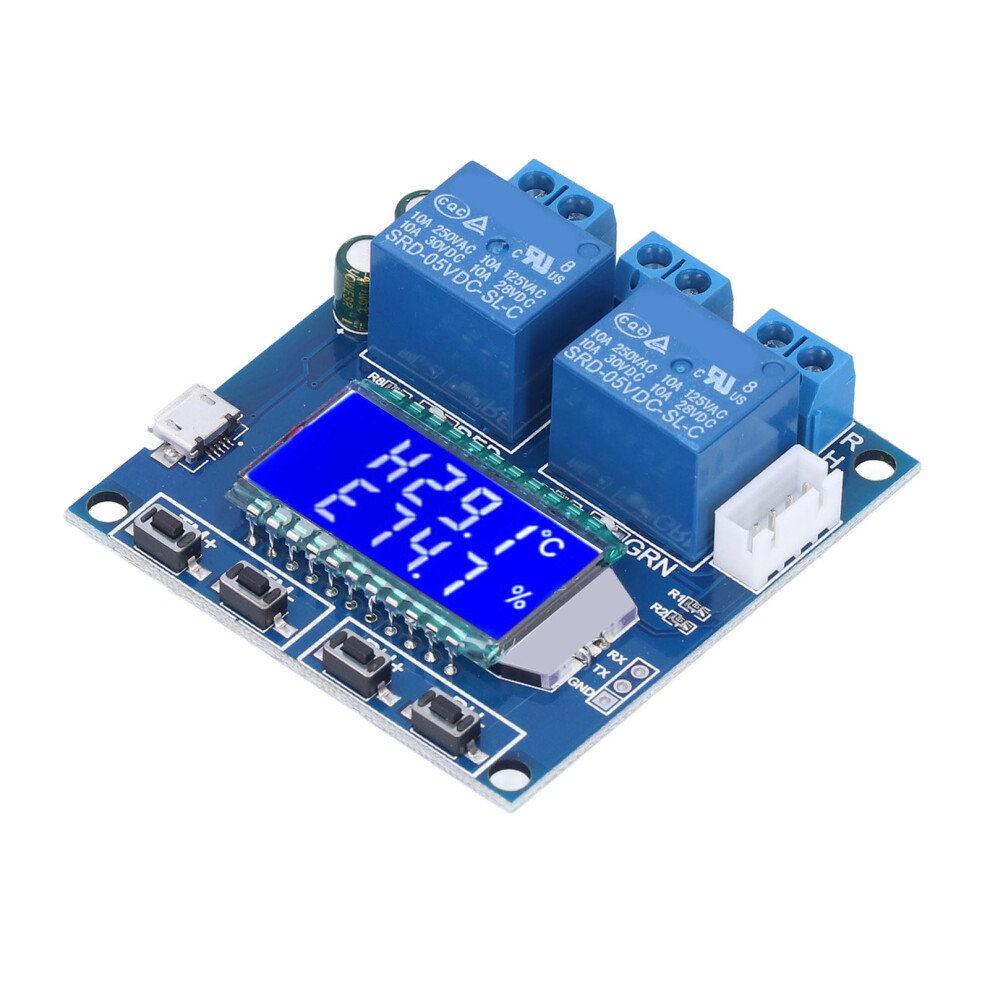

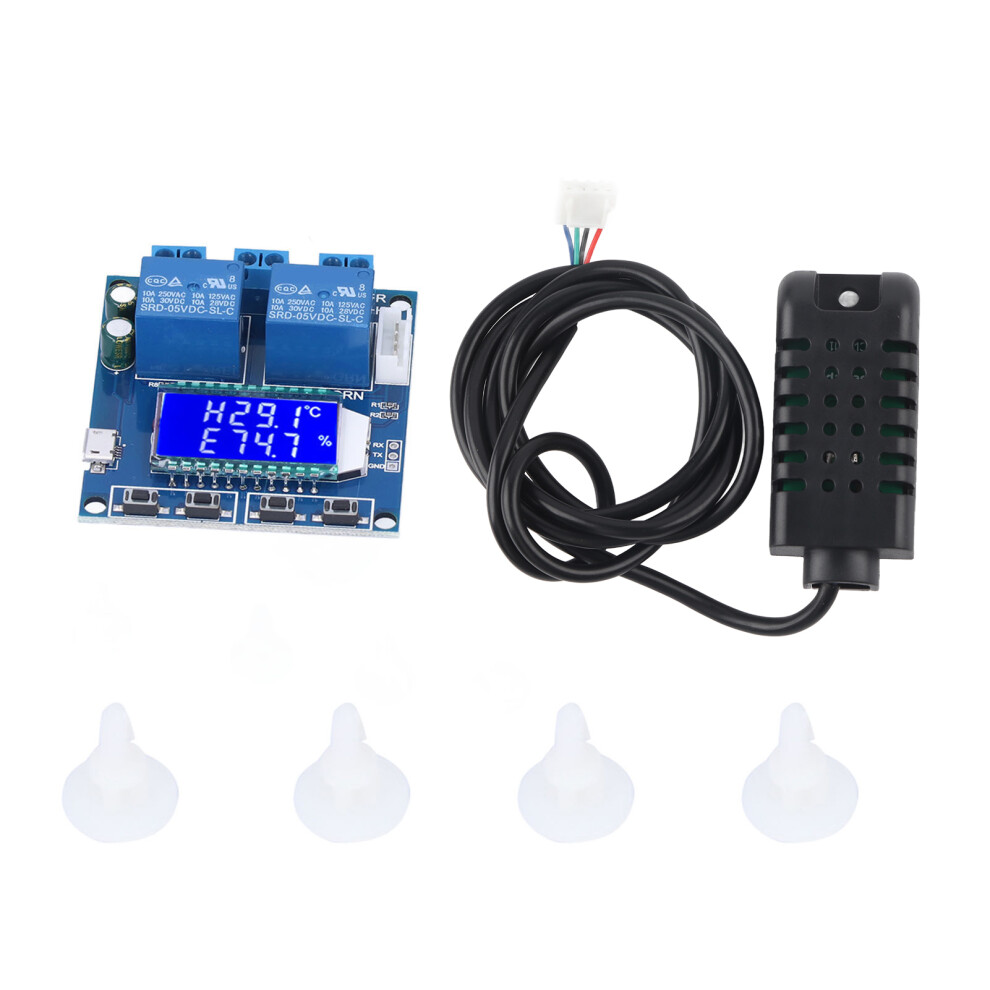

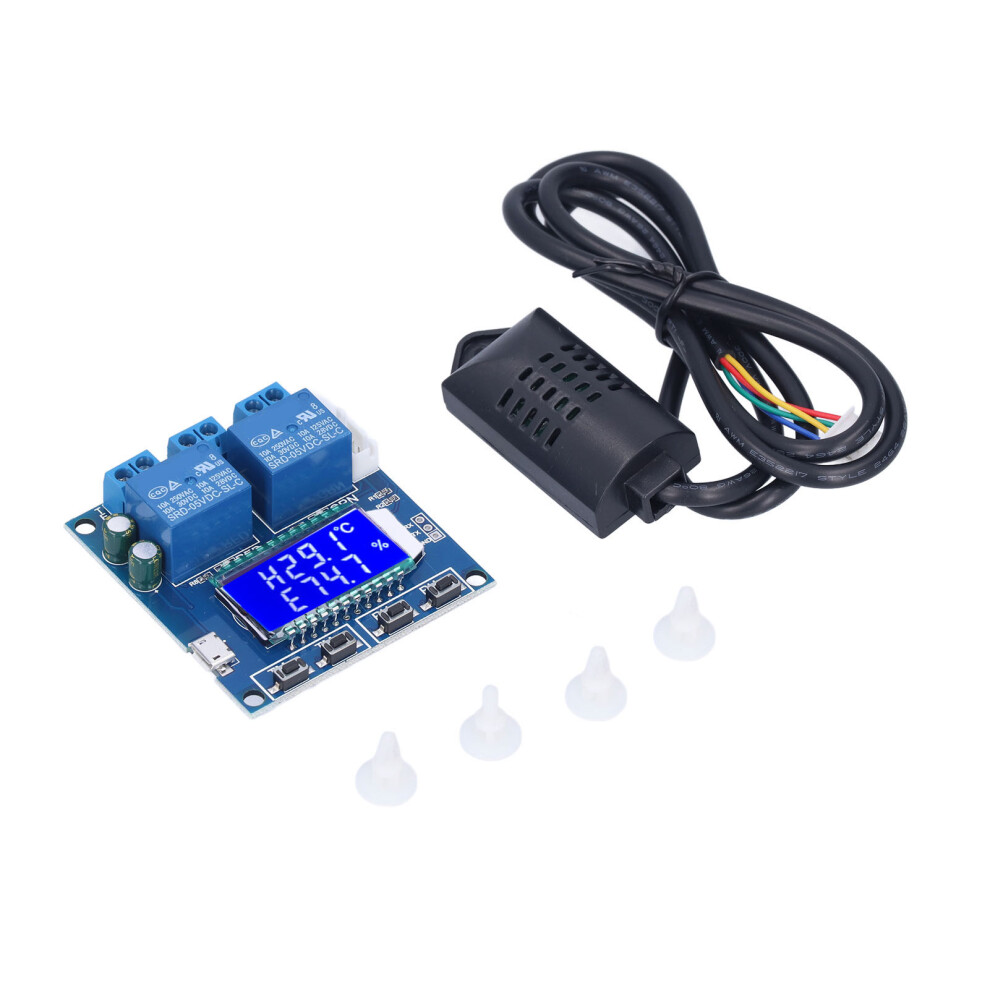

Feuchte-Temperatur-Modul, Digitalanzeige, 2 Relais, DC6-30V

Feuchte-Temperatur-Modul, Digitalanzeige, 2 Relais, DC6-30V Beschreibung

1. Temperatur- und Feuchtfunktion: Die Produktfunktionen werden hauptsächlich in zwei Kategorien unterteilt: Temperaturfunktion und Feuchtfunktion.2. Automatische Erkennung des Temperatur-Arbeitsmodus: Automatische Erkennung des Arbeitsmodus basierend auf der Starttemperatur und der Stopp-Temperatur. Wenn Starttemperatur > Stopp-Temperatur, Kühlmodus "C"; wenn Starttemperatur < Stopp-Temperatur, Heizmodus "H".3. Automatische Erkennung des Feuchte-Arbeitsmodus: Automatische Erkennung des Arbeitsmodus basierend auf der Startfeuchte und der Stopp-Feuchte; wenn Startfeuchte > Stopp-Feuchte, Entfeuchtungsmodus "d"; wenn Startfeuchte < Stopp-Feuchte, Befeuchtungsmodus "E".4. Fernablesung und Einstellen von Parametern: Weitere Funktionen umfassen die Fernablesung oder Einstellung von Parametern, die Echtzeitberichterstattung von Temperatur und Feuchte sowie die Aktivierung des Relais (standardmäßig geöffnet).5. Hohe Genauigkeit: Die Detektionssonde ist ein integrierter Sensor, der Ausgangstyp ist Relaisausgang, mit hoher Genauigkeit
Artikeltyp: Feuchte-Temperatur-Regelmodul
Produktmodell: XY-TR01
Messbereich Temperatur: -20~60
Feuchtebereich: 0%~100%RH
Systemgenauigkeit: 0,1 0,1%RH
Detektionssonde: Integrierter Sensor
Ausgangstyp: Relaisausgang
Ausgangskapazität: Maximal 10A
Die Temperaturfunktion ist wie folgt:
1. Automatische Erkennung des Arbeitsmodus:
Das System erkennt den Arbeitsmodus automatisch basierend auf der Starttemperatur und der Stopp-Temperatur;
Starttemperatur > Stopp-Temperatur, Kühlmodus "C"; Starttemperatur < Stopp-Temperatur, Heizmodus "H";
2. Kühlmodus:
Wenn die erfasste Temperatur der Starttemperatur ist, wird das Relais eingeschaltet, die rote Anzeigeleuchte leuchtet auf und die Kühlvorrichtung beginnt zu arbeiten;
Wenn die erfasste Temperatur der Stopp-Temperatur ist, wird das Relais ausgeschaltet, die rote Anzeigeleuchte erlischt und die Kühlvorrichtung stoppt die Arbeit;
3. Heizmodus:
Wenn die erfasste Temperatur < der Starttemperatur ist, wird das Relais eingeschaltet, die rote Anzeigeleuchte leuchtet auf und die Heizvorrichtung beginnt zu arbeiten;
Wenn die erfasste Temperatur der Stopp-Temperatur ist, wird das Relais geschlossen, die rote Anzeigeleuchte erlischt und die Heizvorrichtung stoppt die Arbeit.
4. Temperatur-Korrekturfunktion OFE (-10,0 ~ 10,0):
Das System arbeitet über einen längeren Zeitraum, und es können Abweichungen auftreten. Durch diese Funktion gilt: tatsächliche Temperatur = gemessene Temperatur + Korrekturwert;
So stellen Sie die Start- und Stopp-Temperatur ein:
1. In der Betriebsanzeige drücken und halten Sie die Taste "TM+" länger als 3 Sekunden, um in die Schnittstelle zur Einstellung der Starttemperatur zu gelangen. Die Parameter können über die Tasten TM+ und TM- geändert werden. Nach Abschluss der Parameteränderung 6 Sekunden warten, um automatisch zu beenden und zu speichern;
2. In der Betriebsanzeige drücken und halten Sie die Taste "TM-" länger als 3 Sekunden, um in die Schnittstelle zur Einstellung der Stopp-Temperatur zu gelangen. Die Parameter können über die Tasten TM+ und TM- geändert werden. Nach Abschluss der Parameteränderung 6 Sekunden warten, um automatisch zu beenden und zu speichern;
Die Feuchtfunktionen sind wie folgt:
1. Automatische Erkennung des Arbeitsmodus:
Das System erkennt den Arbeitsmodus automatisch basierend auf der Startfeuchte und der Stopp-Feuchte;
Startfeuchte > Stopp-Feuchte, Entfeuchtungsmodus "d"; Startfeuchte < Stopp-Feuchte, Befeuchtungsmodus "E";
2. Entfeuchtungsmodus:
Wenn die erfasste Feuchte der Startfeuchte ist, wird das Relais eingeschaltet, die grüne Anzeigeleuchte leuchtet auf und die Entfeuchtungsanlage beginnt zu arbeiten;
Wenn die erfasste Feuchte der Stopp-Feuchte ist, wird das Relais geschlossen, die grüne Anzeigeleuchte erlischt und die Entfeuchtungsanlage stoppt die Arbeit;
3. Befeuchtungsmodus:
Wenn die erfasste Feuchte < der Startfeuchte ist, wird das Relais eingeschaltet, die grüne Anzeigeleuchte leuchtet auf und die Befeuchtungsanlage beginnt zu arbeiten;
Wenn die erfasste Feuchte der Stopp-Feuchte ist, wird das Relais ausgeschaltet, die grüne Anzeigeleuchte erlischt und die Befeuchtungsanlage stoppt die Arbeit.
4. Feuchte-Korrekturfunktion RH (-10,0 ~ 10,0):
Das System arbeitet über einen längeren Zeitraum, und es können Abweichungen auftreten. Durch diese Funktion gilt: tatsächliche Feuchte = gemessene Feuchte + Korrekturwert;
So stellen Sie die Start- und Stopp-Feuchte ein:
1. In der Betriebsanzeige drücken und halten Sie die Taste "RH+" länger als 3 Sekunden, um in die Schnittstelle zur Einstellung der Startfeuchte zu gelangen. Die Parameter können über die Tasten RH+ und RH- geändert werden. Nach Abschluss der Parameteränderung 6 Sekunden warten, um automatisch zu beenden und zu speichern;
2. In der Betriebsanzeige drücken und halten Sie die Taste "RH-" länger als 3 Sekunden, um in die Schnittstelle zur Einstellung der Stopp-Feuchte zu gelangen. Die Parameter können über die Tasten RH+ und RH- geändert werden. Nach Abschluss der Parameteränderung 6 Sekunden warten, um automatisch zu beenden und zu speichern;
Beschreibung der Betriebsschnittstelle:
Anzeige des Arbeitsmodus. Nach Einstellung der Starttemperatur und -feuchte sowie der Stopp-Temperatur und -feuchte werden die aktuellen Modi ("H/C", "E/d") vor der Temperatur- und Feuchtedarstellung angezeigt;
Wenn ein Relais eingeschaltet ist, wird in der oberen linken Ecke der Schnittstelle "OUT" angezeigt. Wenn das Temperaturrelais eingeschaltet ist, blinkt der Temperatur-Arbeitsmodus "H/C" zur Erinnerung; wenn das Feuchte-Relais eingeschaltet ist, blinkt der Feuchte-Arbeitsmodus "E/d" zur Erinnerung;
Weitere Funktionen:
1. Fernablesung/-einstellung von Parametern:
Parameter wie Starttemperatur und -feuchte, Stopp-Temperatur und -feuchte sowie Temperatur- und Feuchtekorrektur können über UART eingestellt werden;
2. Echtzeitberichterstattung von Temperatur und Feuchte:
Wenn die Temperatur- und Feuchteberichterstattungsfunktion aktiviert ist, erfasst das Produkt Temperatur, Feuchte und Relaisstatus in 1-Sekunden-Intervallen und übermittelt diese über UART an das Terminal, was die Datensammlung erleichtert;
3. Relais-Aktivierung (standardmäßig aktiv):
Wenn die Relais-Aktivierung deaktiviert ist, bleibt das Relais ausgeschaltet;
So ändern Sie den Temperatur- und Feuchte-Korrekturwert:
1. In der Betriebsanzeige doppelklicken Sie auf die Taste "TM+", um in die Schnittstelle zur Einstellung des Korrekturwerts zu gelangen; die untere Zeile zeigt den Typ des Korrekturwerts an, die obere Zeile den spezifischen Wert; (OFE: Temperatur-Korrekturwert, RH: Feuchte-Korrekturwert)
2. Drücken Sie kurz die Taste "TM-", um den zu ändernden Parameter zu wechseln, und verwenden Sie die Tasten RH+ und RH-, um den spezifischen Wert zu ändern; Langdruck und Kurzdruk werden unterstützt;
3. Nach Abschluss der Parameteränderung doppelklicken Sie auf die Taste "TM+", um die Schnittstelle zur Einstellung des Korrekturwerts zu verlassen und die Daten zu speichern;
So schalten Sie den Relais-Aktivierungsschalter ein/aus:
In der Betriebsanzeige drücken Sie kurz die Taste "TM-", um die Aktivierung des Temperaturrelais ein- oder auszuschalten.
