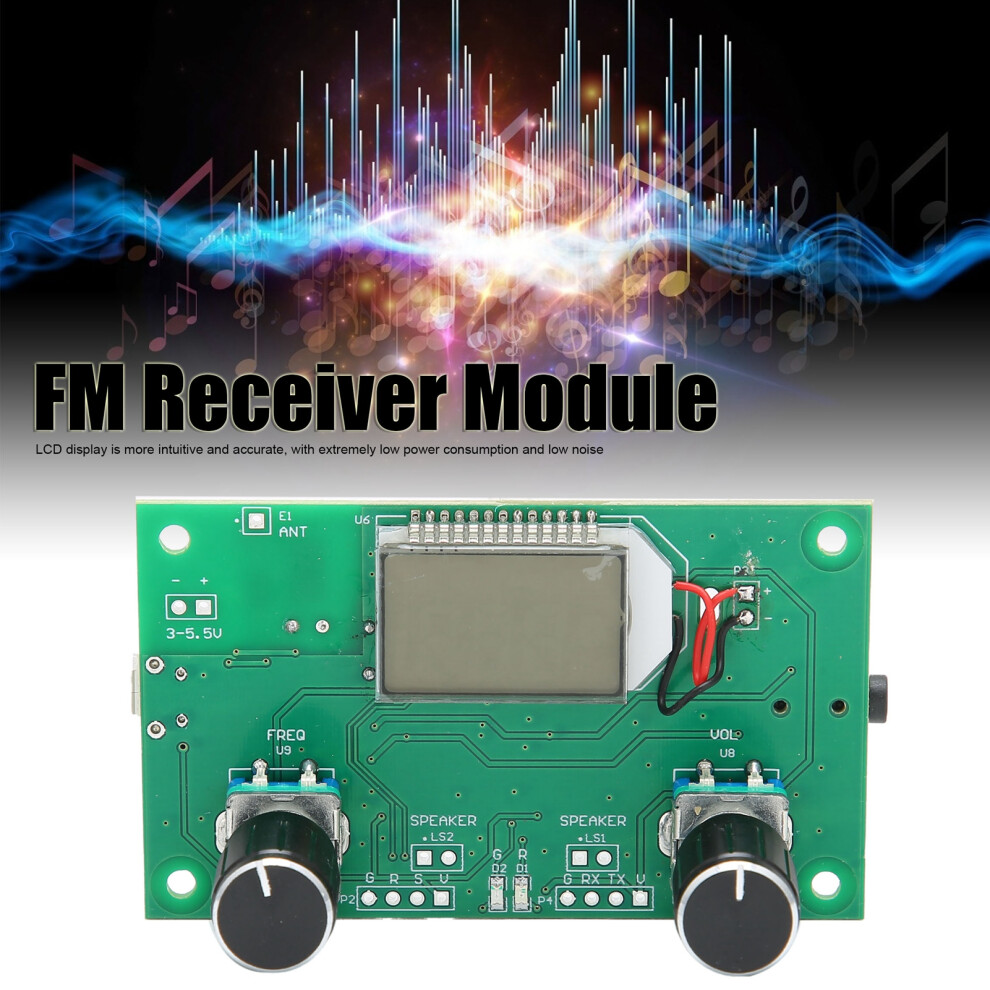

FM-Empfangsmodul 87–108 MHz Stereo Wireless DIY-Kit mit LCD-Display

FM-Empfangsmodul 87–108 MHz Stereo Wireless DIY-Kit mit LCD-Display Beschreibung

FM-Empfängermodul 87‑108MHz Stereonausgang Radio DIY Funkempfänger LCD-Display DSP PLL
Artikeltyp: FM-Empfängermodul
Material: Leiterplatte (PCB)
Verwendung:
Ausgangsleistung: 500mW (Treiberkopfhörer), 3W x 2 (Treiberlautsprecher)
Frequenzbereich: 50Hz-18kHz
Empfangsfrequenzbereich:
Campus-Radios in der Nähe: 87,0 MHz - 108,0 MHz
Offene Campus-Sender: 76,0 MHz - 108,0 MHz
Geräuschspannung: 3030dB <br>
Betriebsspannung: 3,0V - 5,0V
Stromaufnahme: Maximal: 1000mA, Minimum: 60mA (nur zur Orientierung)
Kanal: Stereo

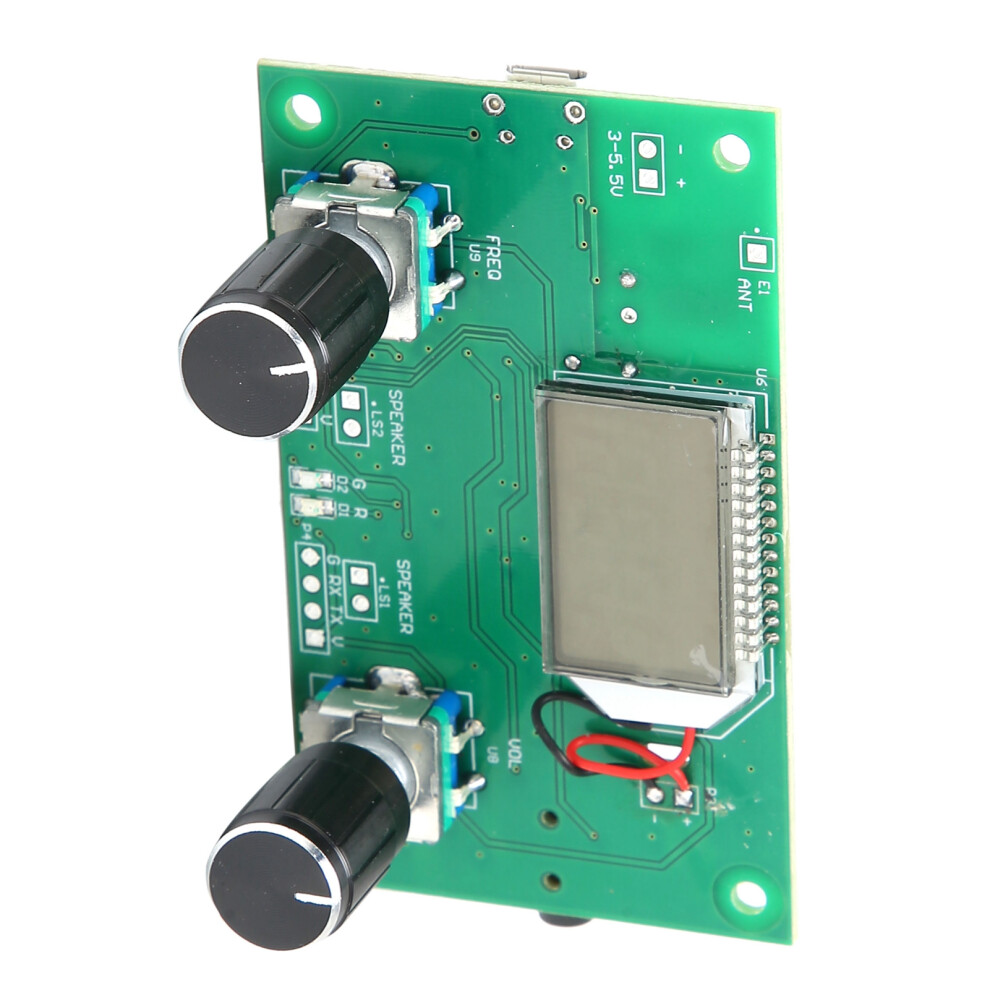

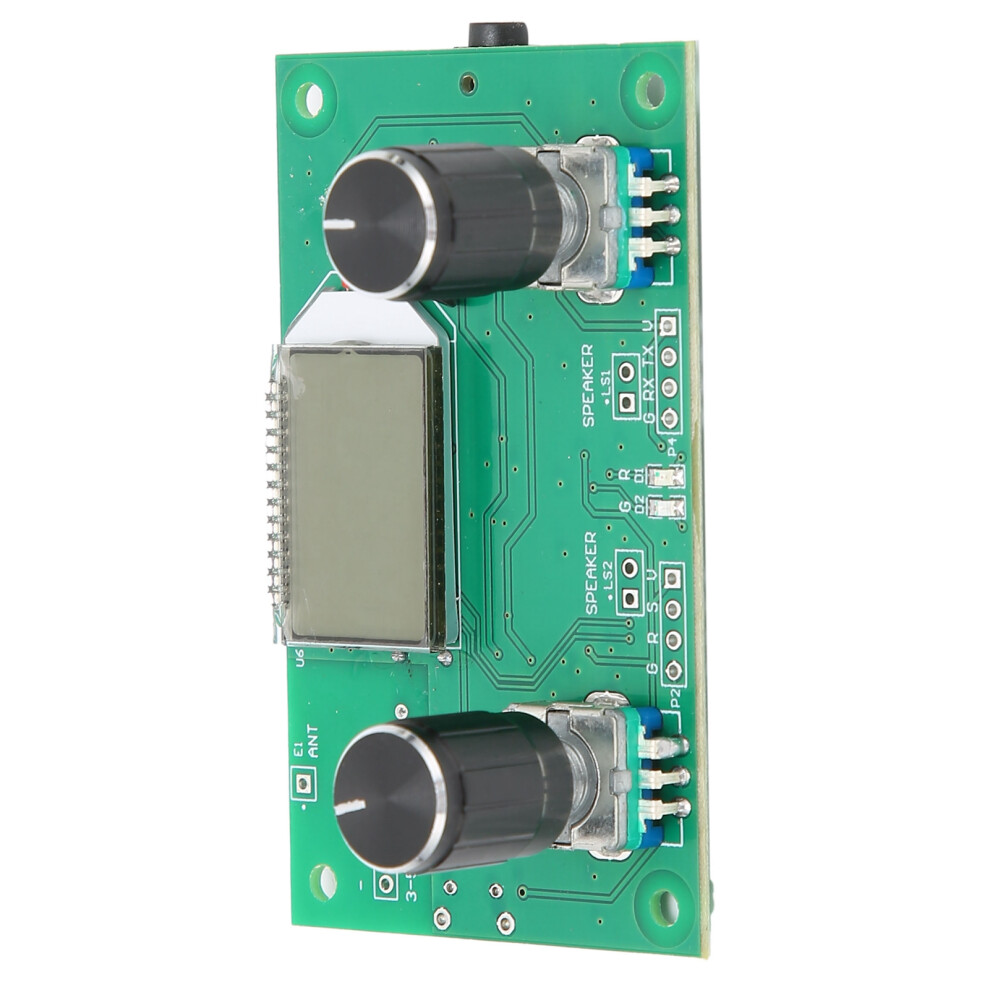

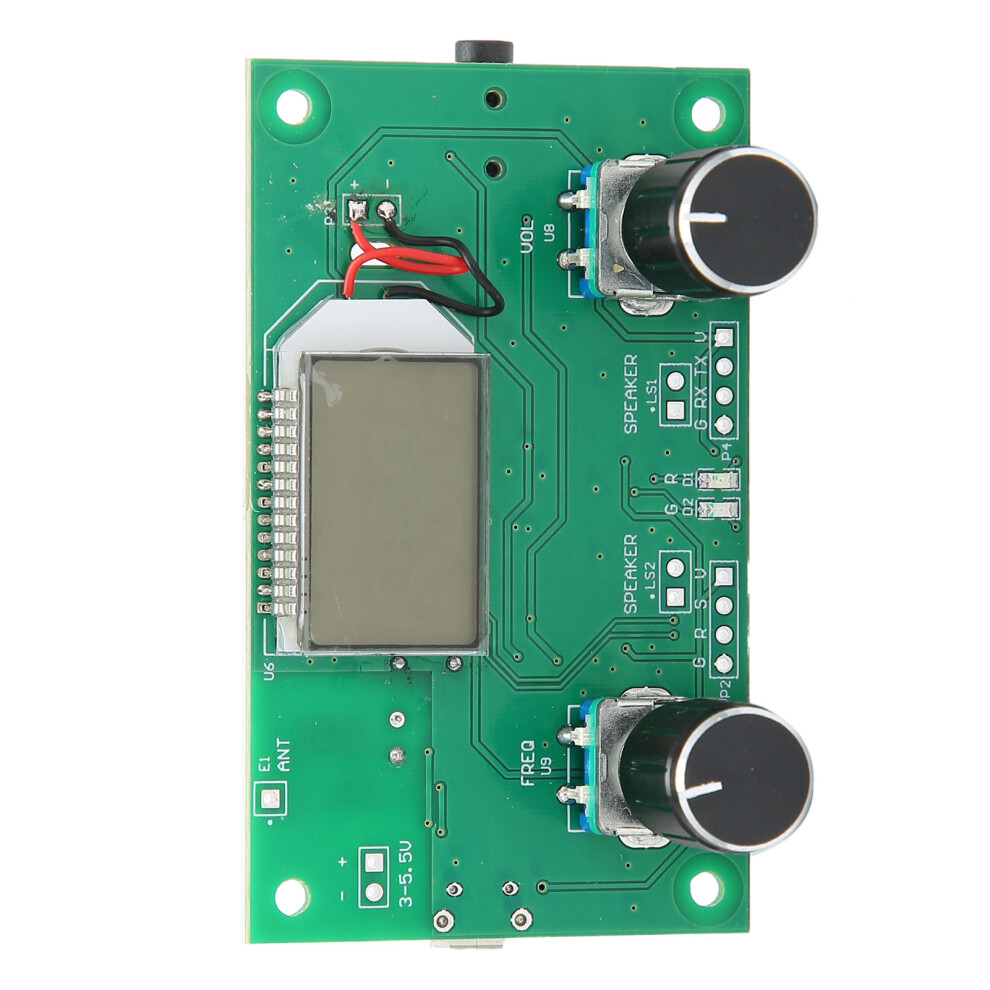

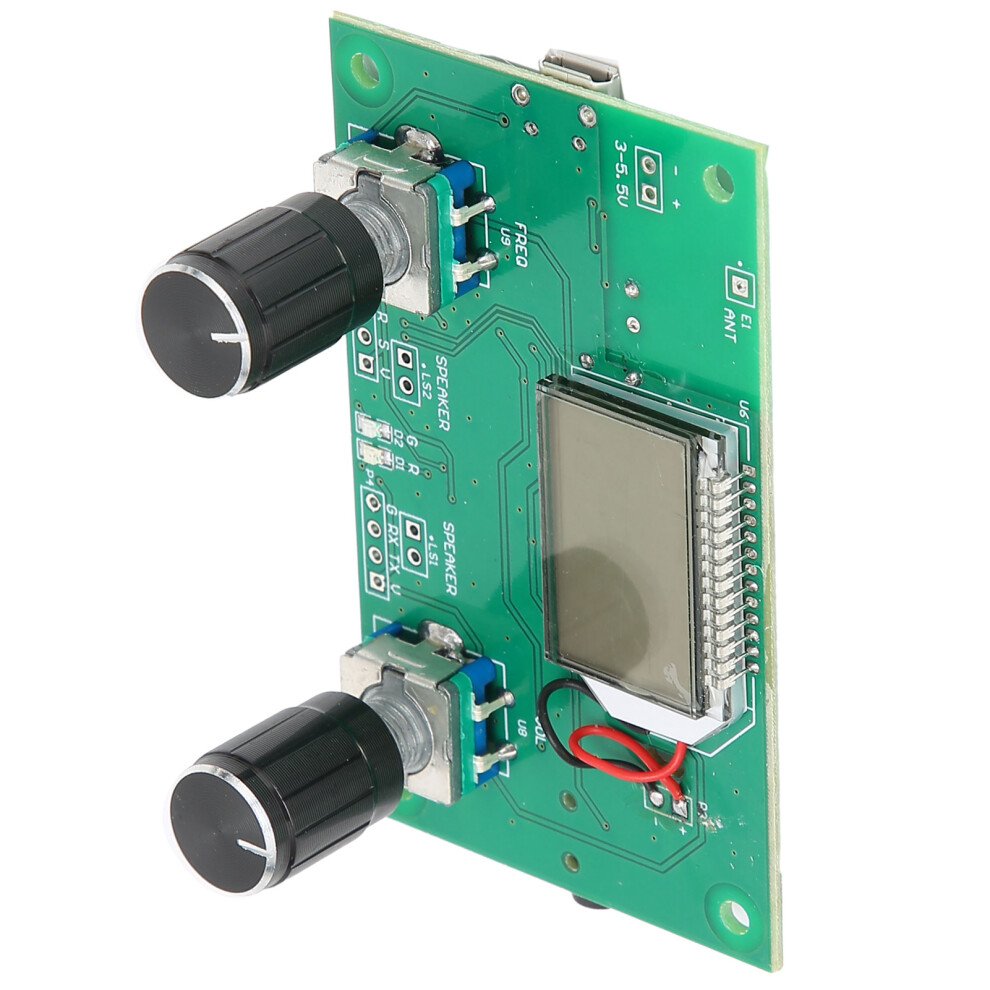

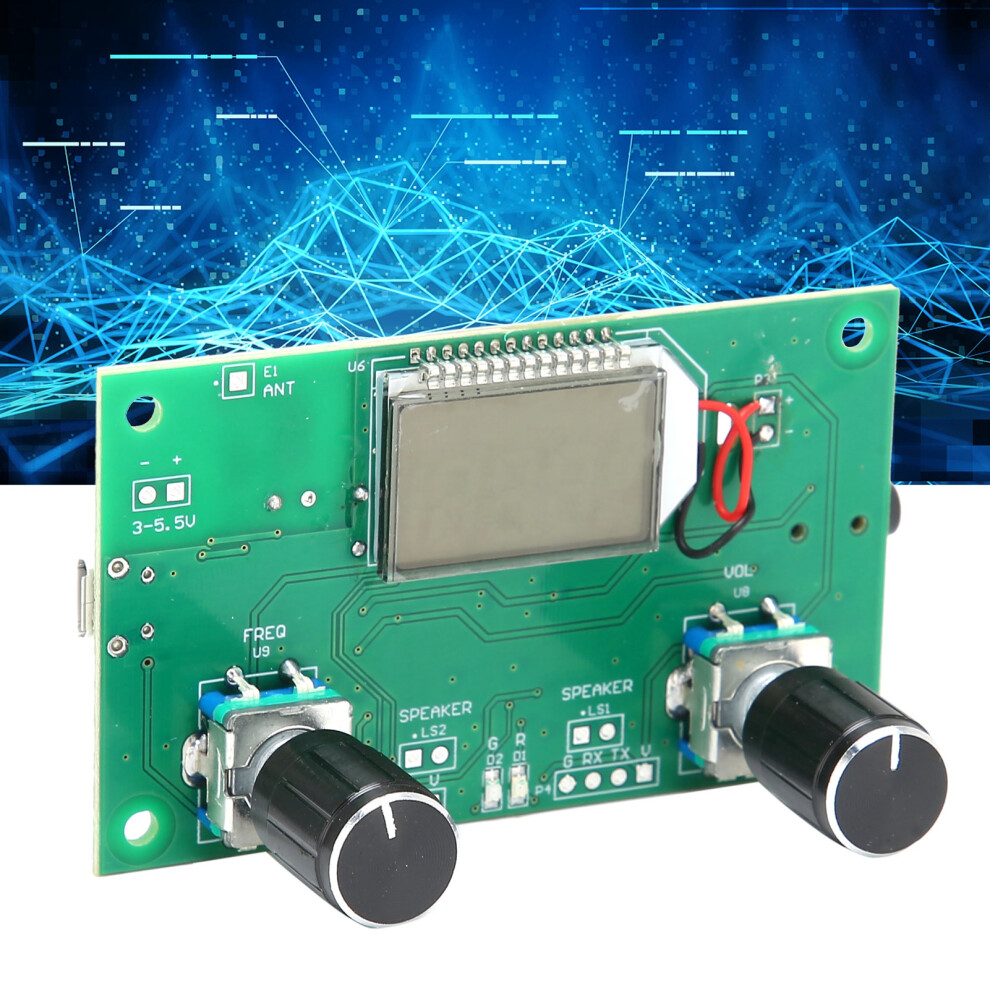

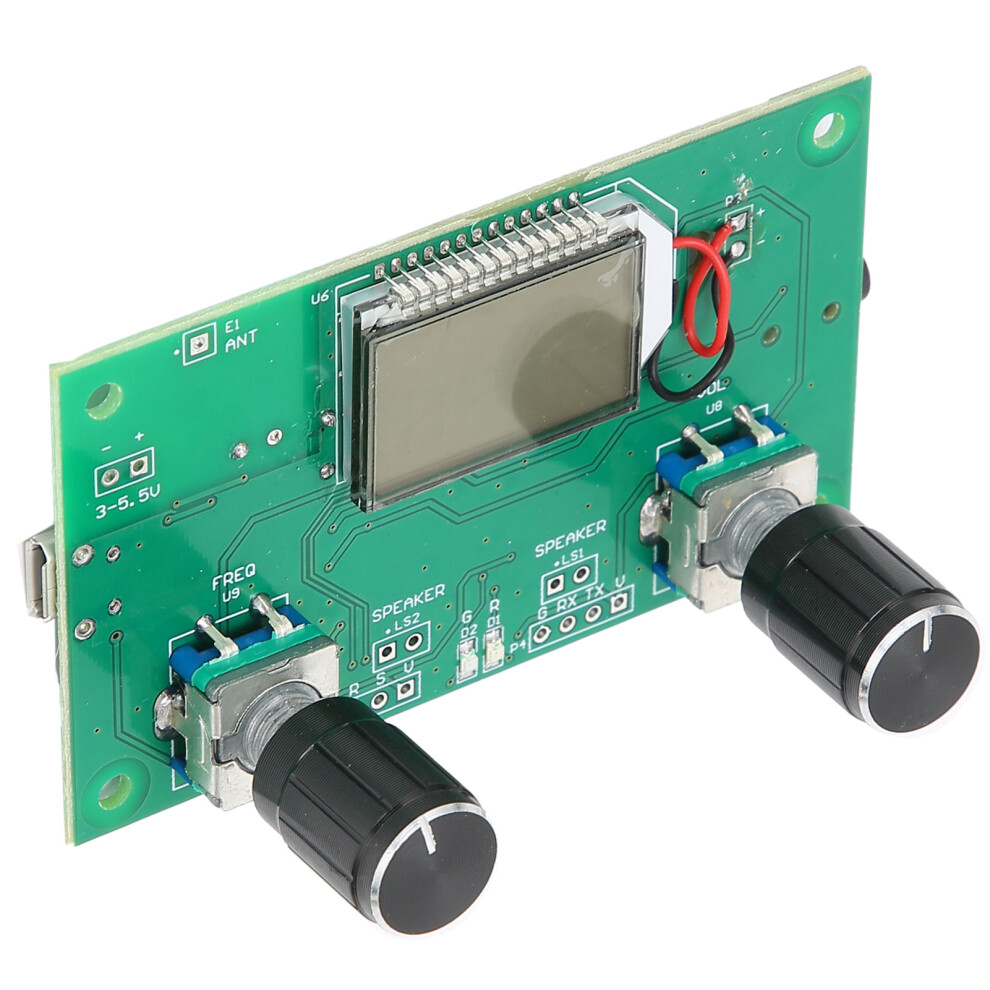

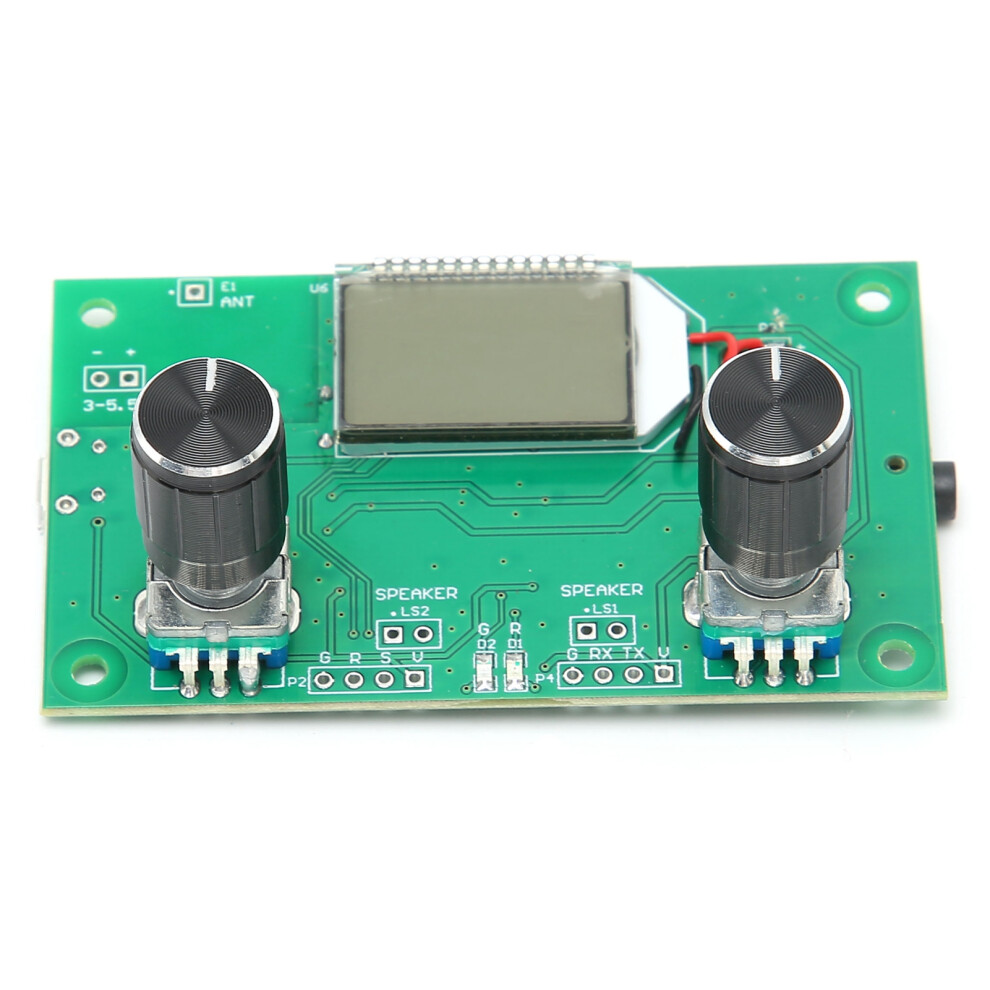

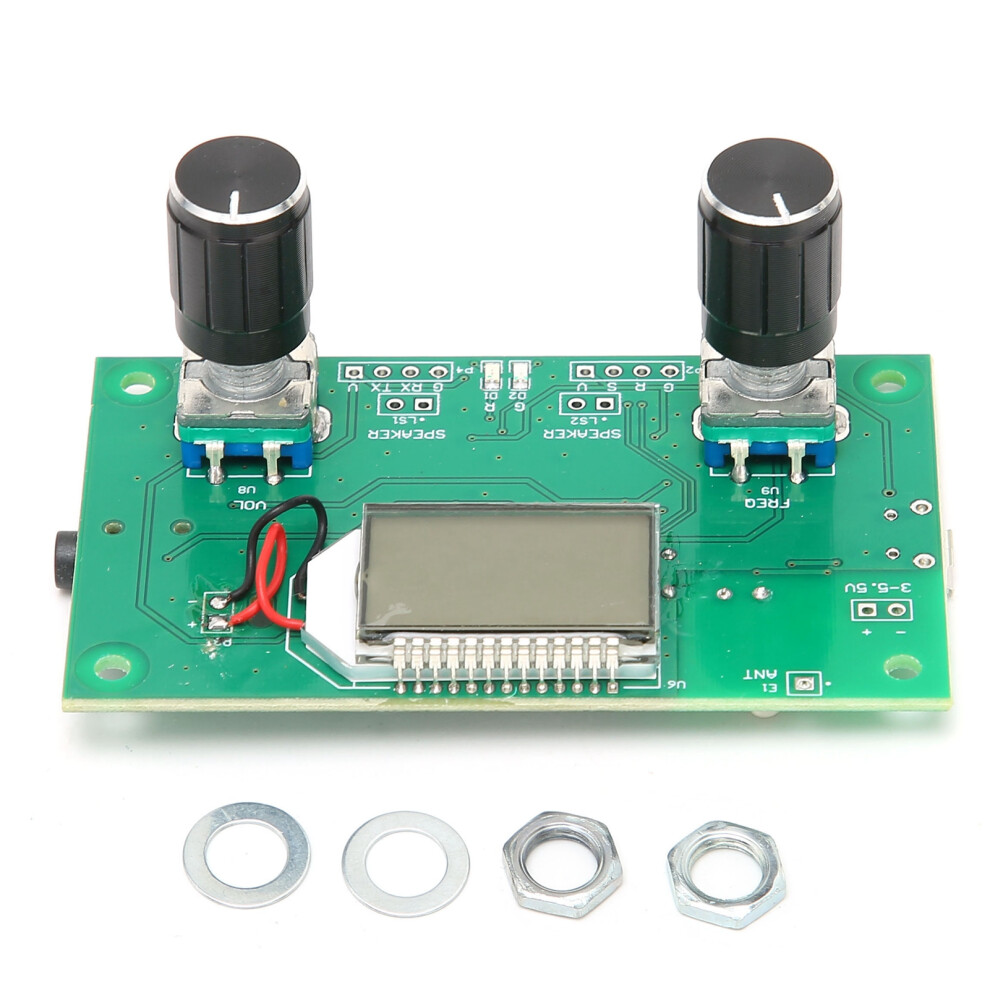

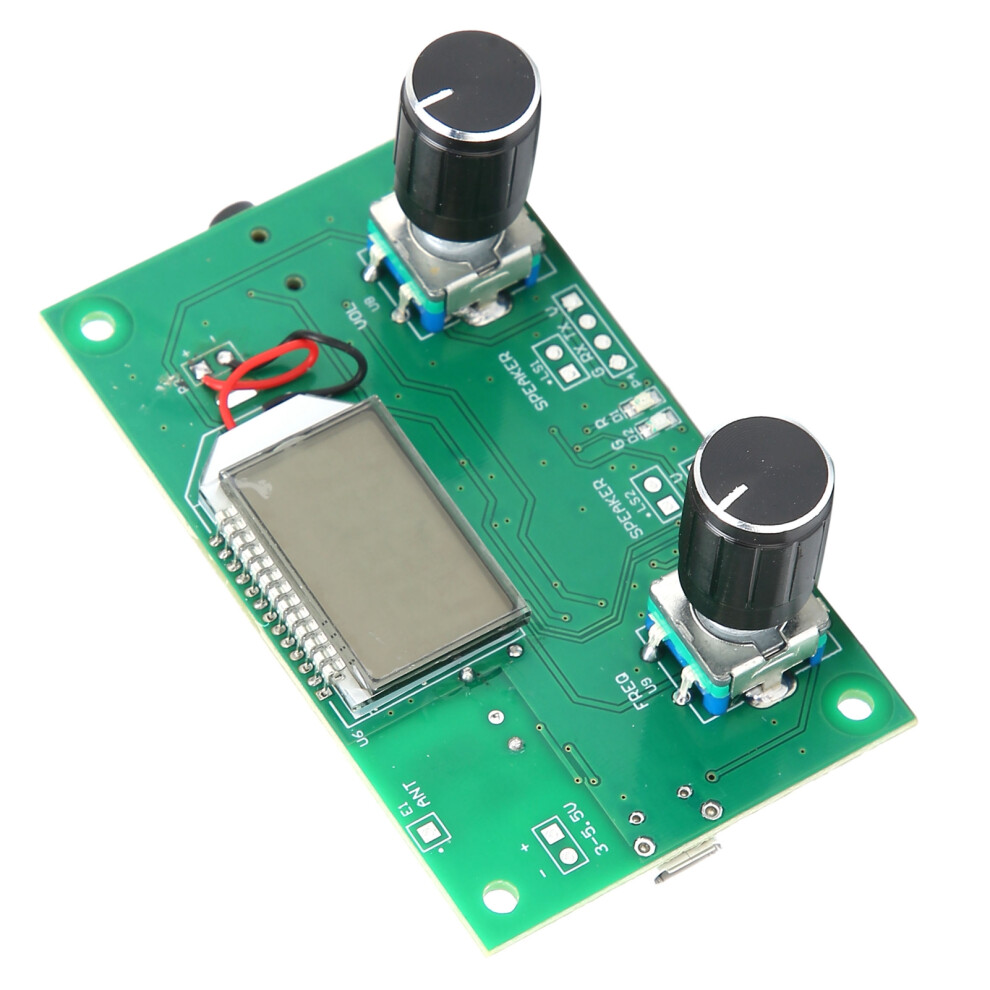

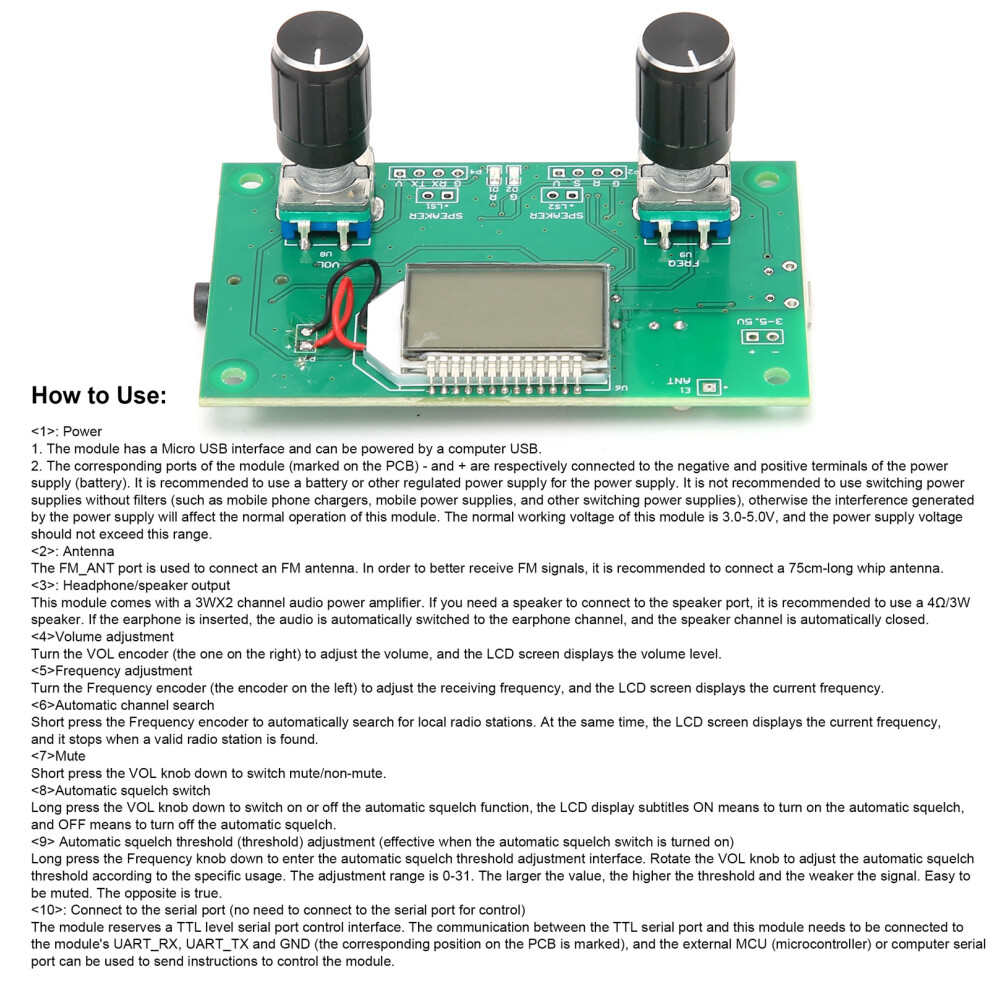

<1>: Stromversorgung
1. Das Modul verfügt über eine Micro-USB-Schnittstelle und kann über einen Computer-USB betrieben werden.
2. Die entsprechenden Anschlüsse des Moduls (auf der Leiterplatte markiert) - und + - sind jeweils mit den negativen und positiven Anschlüssen der Stromquelle (Batterie) verbunden. Es wird empfohlen, eine Batterie oder eine andere geregelte Stromversorgung zu verwenden. Es ist nicht ratsam, Schaltnetzteile ohne Filter (wie Handy-Ladegeräte, Powerbanks und andere Schaltnetzteile) zu verwenden, da die durch das Netzteil verursachten Störungen den normalen Betrieb dieses Moduls beeinträchtigen können. Die normale Arbeitsspannung dieses Moduls liegt bei 3,0-5,0V und die Spannungsversorgung sollte diesen Bereich nicht überschreiten.
<2>: Antenne
Der Port FM_ANT wird verwendet, um eine FM-Antenne anzuschließen. Zur besseren Empfangsqualität wird empfohlen, eine 75 cm lange Stabantenne zu verwenden.

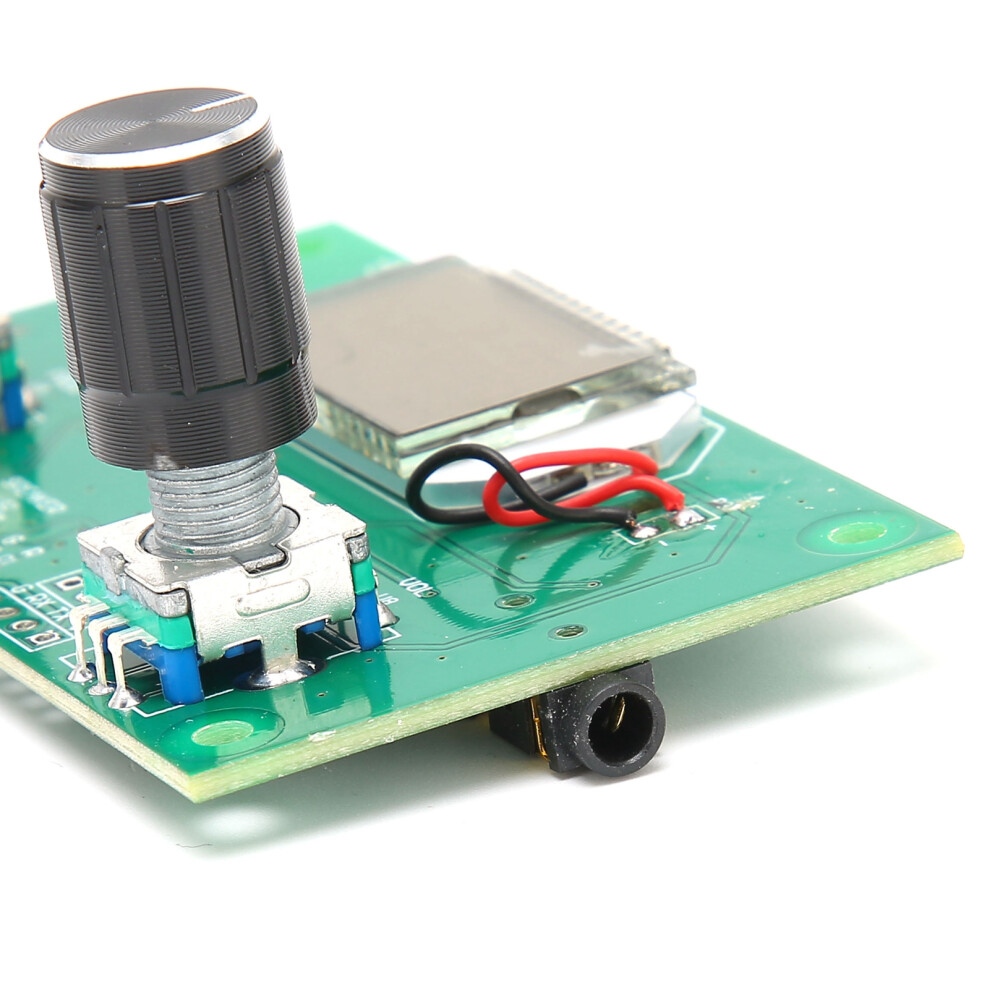

<3>: Kopfhörer-/Lautsprecherausgang
Dieses Modul ist mit einem 3W x 2 Kanal-Audioverstärker ausgestattet. Für den Anschluss eines Lautsprechers wird ein 4Ω/3W-Lautsprecher empfohlen. Wird ein Kopfhörer eingesteckt, schaltet das System automatisch auf den Kopfhörerkanal um und der Lautsprecherausgang wird deaktiviert.
<4>: Lautstärkeanpassung
Drehen Sie den VOL-Regler (auf der rechten Seite), um die Lautstärke einzustellen. Der LCD-Bildschirm zeigt die Lautstärke an.
<5>: Frequenzanpassung
Drehen Sie den Frequenz-Regler (auf der linken Seite), um die Empfangsfrequenz einzustellen. Die LCD-Anzeige zeigt die aktuelle Frequenz an.
<6>: Automatisches Kanalsuche
Kurz auf den Frequenz-Regler drücken, um automatisch nach lokalen Radiosendern zu suchen. Während der Suchvorgang läuft, zeigt der Bildschirm die aktuelle Frequenz an. Das Suchen stoppt, sobald ein gültiger Radiosender gefunden wird.
<7>: Stummschaltung
Kurz den VOL-Regler drücken, um zwischen Stumm- und Nicht-Stumm-Modus zu wechseln.
<8>: Automatischer Rauschunterdrückungsschalter
Lang auf den VOL-Regler drücken, um die automatische Rauschunterdrückung ein- oder auszuschalten. Auf dem Display erscheint ON für aktiviert, OFF für deaktiviert.
<9>: Einstellung der automatischen Rauschunterdrückungsschwelle (bei eingeschalteter Funktion)
Lang auf den Frequenz-Regler drücken, um ins Einstellmenü der Rauschunterdrückungsschwelle zu gelangen. Drehen Sie den VOL-Regler, um den Grenzwert zwischen 0-31 anzupassen; ein höherer Wert bedeutet eine höhere Schwelle und schwächeres Signal, was leicht zu Stummschaltung führen kann.
<10>: Verbindung zum Seriellen Port (keine Steuerung über Seriell-Port erforderlich)
Das Modul verfügt über eine TTL-Level-Seriell-Schnittstelle zur Steuerung. Die Verbindung erfolgt durch Anschluss an UART_RX, UART_TX und GND (auf der Leiterplatte markiert). Ein externes Mikrocontroller-Board oder ein Computer kann so Befehle senden, um das Modul zu steuern.
