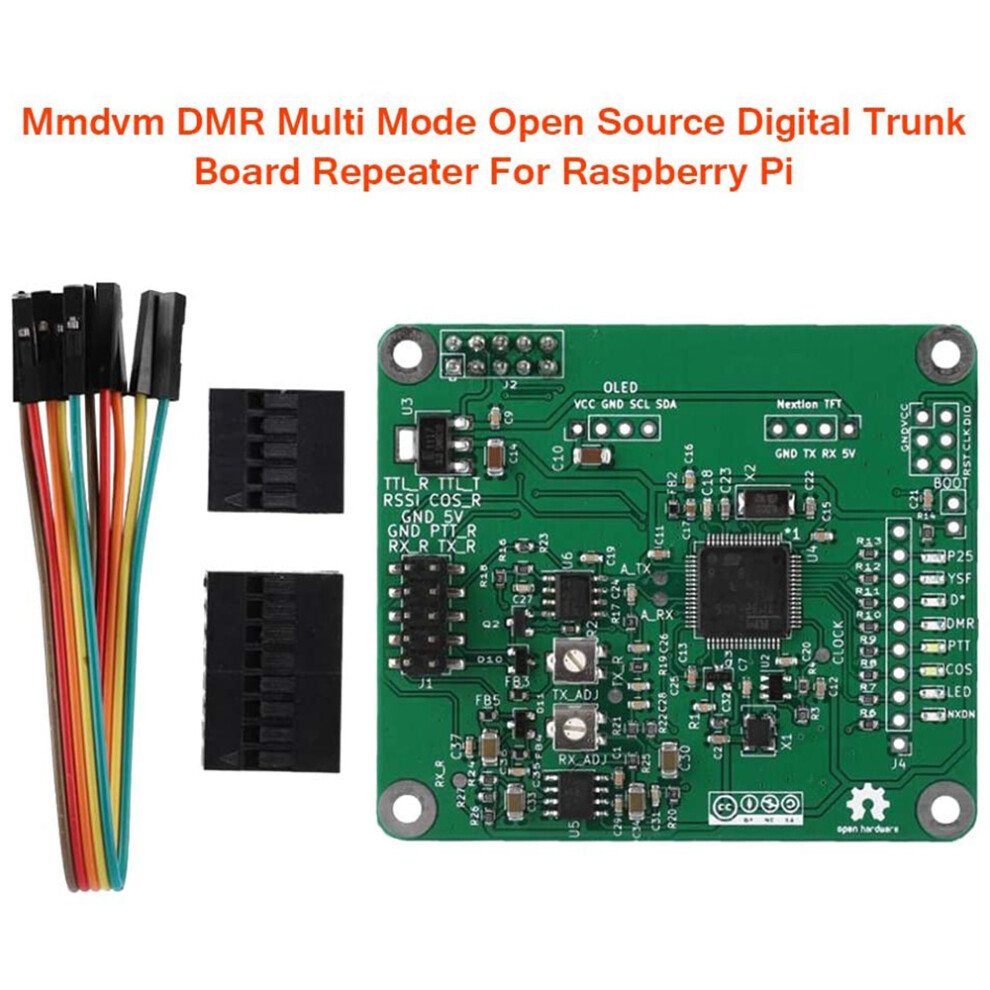

Für DMR-Repeater Multi-Mode Digital Voice Modem

Für DMR-Repeater Multi-Mode Digital Voice Modem Beschreibung

1. Diese Platine benötigt Unterstützung für PI3, Orange Pie und diverse Schulentwicklungsboards.
2. Diese Platine wurde bereits in den Geräten GM300, GM3188, 3688, 950I und 338-1X eingesetzt. Für andere Repeater- und Fahrzeugfunkgeräte sind weitere Untersuchungen erforderlich.
Es handelt sich um ein Open-Source-Multimode-Digital-Voice-Modem, das die Leistung eines ARM-Prozessors und einer einfachen analogen Schnittstellenplatine nutzt. Das Multimode-Digital-Voice-Modem ist eine kombinierte Hardware- und Softwareentwicklung zur Unterstützung aller digitalen Amateurfunk-Sprachmodi.
Anfangs unterstützt es D-Star und DMR, später System Fusion und P.25 sowie einen integrierten FM-Repeater-Controller. Für alle Betriebsarten außer DMR und FM kann das Modem im Simplex- oder Duplexmodus verwendet werden, während für DMR und FM Vollduplex erforderlich ist.
Nach dem Anschluss eines GM3xx (GM950i ist besser geeignet) blinkt die LED beim Einschalten schnell. Wenn die PTT-Taste Ihres MD380 gedrückt ist und die COS-LED leuchtet, ist die Dekodierung erfolgreich. Überprüfen Sie nun die Bitfehlerrate (BER) über den Debug-Port oder im Pi-Star-Panel. Stellen Sie die RX_R-BER auf unter 2 % ein. Testen Sie anschließend mit Parrot, ob Sie Ihre Stimme hören und die PTT-LED leuchtet. Der Test ist abgeschlossen! Es ist ganz einfach, ich habe es schon oft getestet.

FAQ: Welchen Modus haben Sie getestet? DMR oder P25 - ich habe dasselbe getestet.
FAQ: Testet man mit dem MMDVMCal-Programm? Falls der Test fehlschlägt, testen Sie die Sende- und Empfangsfunktion (TX) des GM3XX mit MMDVMCal.
Die Empfangsfunktion (RX) des GM3XX lässt sich einfach überprüfen: Prüfen Sie die COS-LED (Empfangssignal) und die Modus-LED. Leuchten beide LEDs, funktioniert der Empfang des GM3XX.
FAQ: Muss die .ini-Datei für TX Invent und RX Invent geändert werden? Das ist ebenfalls wichtig. Im TX-Testmodus von MMDVMCal können Sie prüfen, ob die Sende- und Empfangsfunktion (TX) Ihres GM3XX inventarisiert ist.
Getestet: GM950i TX Invent = 0, RX Invent = 0
Am besten geeignet zum Testen sind GM338 und GM950i. Die Sendefrequenz des GM300 ist nicht stabil, der Empfang funktioniert.
Beim GM300 muss der Jumper so eingestellt werden, dass 300 Hz und 3000 Hz deaktiviert werden. Filter.
GM950i benötigt die Einstellungen RX AUDIO (FLAT (UNSQUELCHED) Accy Pin 11) und GP1 PTT LOW 3 (I/P) an den GP I/O-Leitungen.
1. Unterstützt 5V Micro-USB-Stromversorgung (1A).
2. Unterstützt OTG-Funktion.
3. Unterstützt WLAN-Client-Modus (Verbindung zum Heim-WLAN).
4. Repeater-Modus, z. B. 438,000 MHz -5.
5. Serielle Ausgabe des CP210X (115200 bps) Debug BER Login ERROR.
6. Einfache Konfiguration über die INI-Datei im Web.
7. Digitale (Parrot) Repeater-Funktion (DMR, P25).
8. Unterstützt MD380, MD760, FT2D, XTS3000, XTS5000, MOTO.
Technischer Support: jumbospot17.blogspot.com
P8268 usw.
Farbe: Grün
Material: ABS

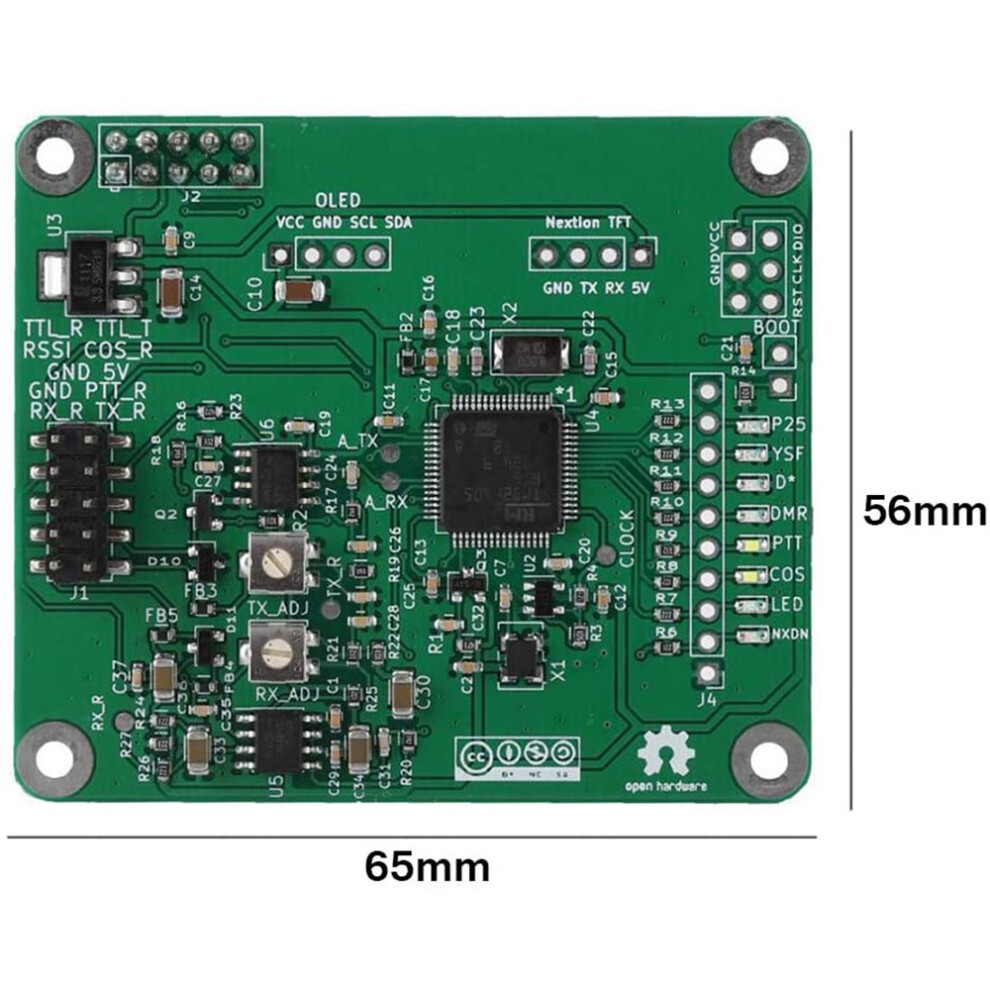

Größe: 65 x 56 mm

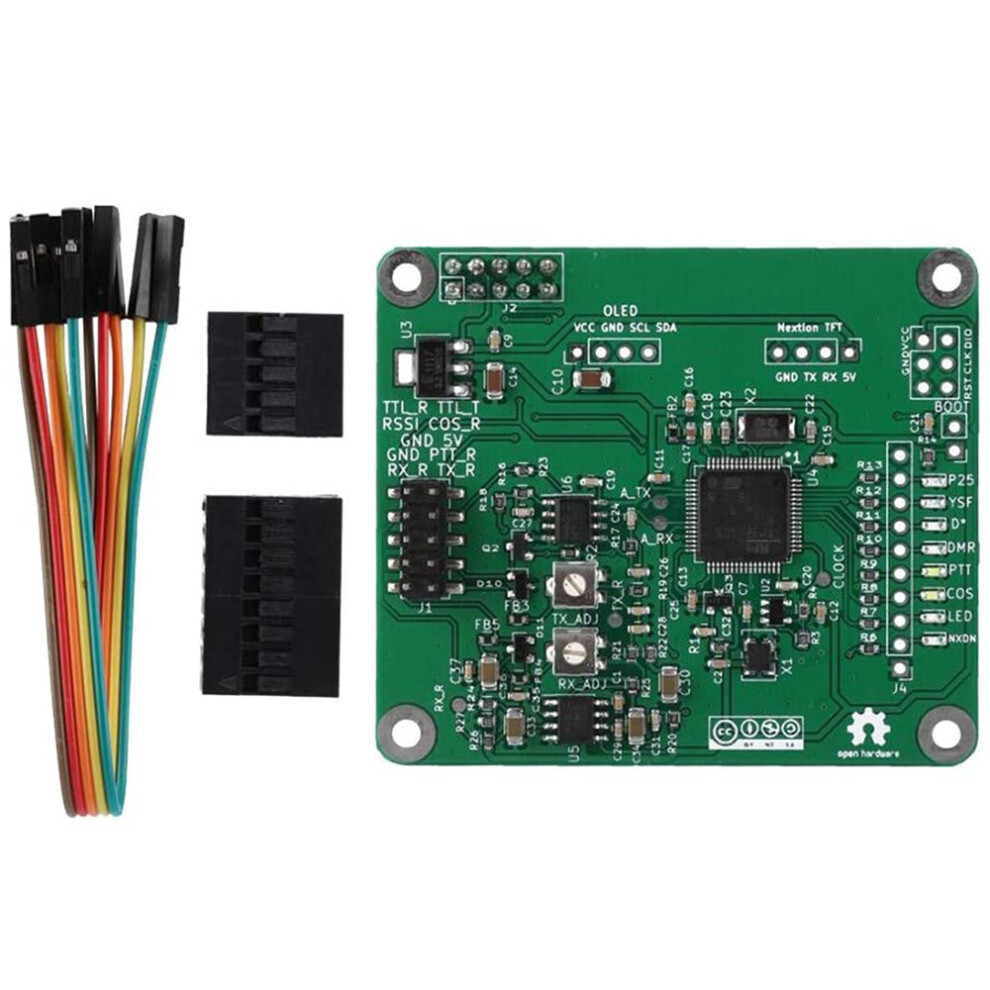

Lieferumfang:
1 x Repeater-Modem

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
