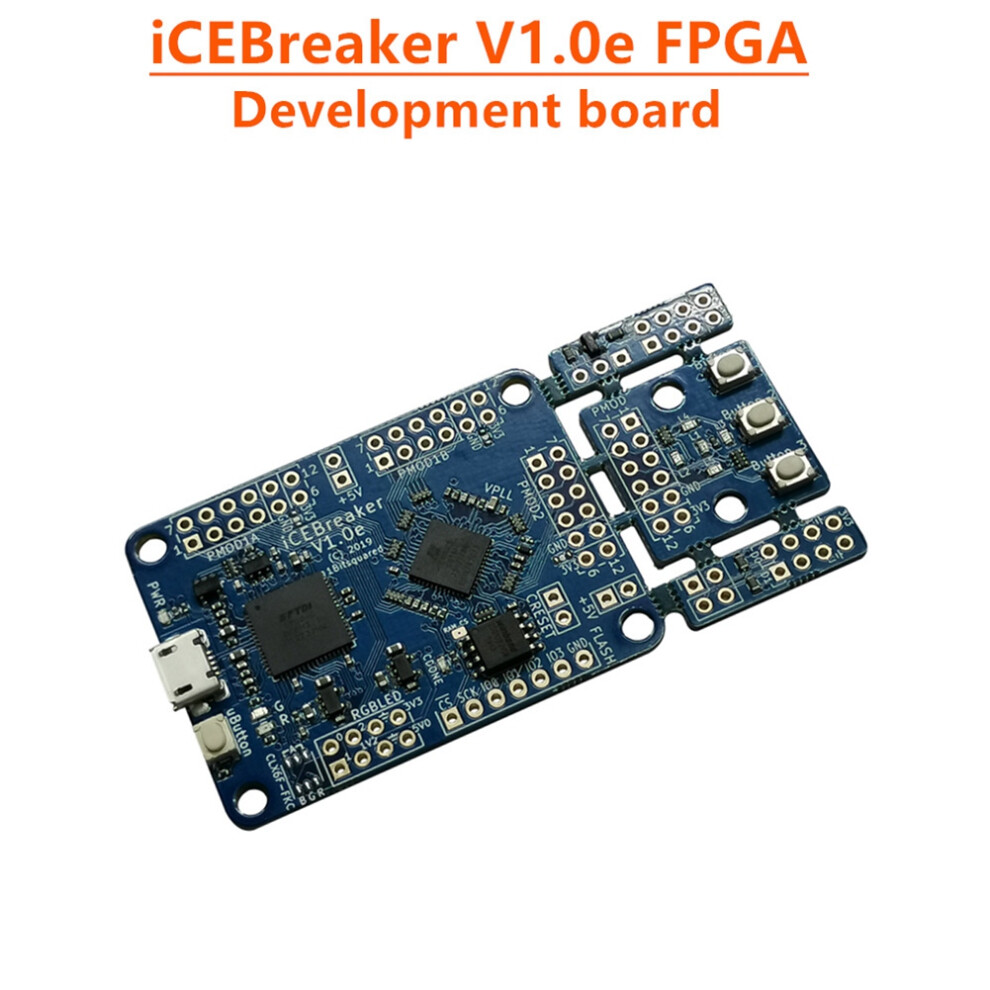

Für Python FPGA-Entwicklungsboard 1.0E Grafische Programmierung leicht ausgeführt RISC-V

Für Python FPGA-Entwicklungsboard 1.0E Grafische Programmierung leicht ausgeführt RISC-V Beschreibung

Für die Kernkomponenten wird ein LatTIce iCE40UP5k FPGA verwendet.
Die Logikeinheit 5280 (4-LUT+CARRY+FF) verfügt über dieselben FPGA-Ressourcen wie unsere LatTIce-Version und weniger Logikressourcen als die Altera-Version.
120 Kbit Dual-Port-RAM
1 Mbit (128 KByte) Single-Port-RAM, das die interne Speicherkapazität des verwendeten FPGAs übersteigt, ermöglicht die Unterstützung von CNN.
PLL, 2 x SPI, 2 x festverdrahtete IPs. Zwei interne Oszillatoren (10 kHz und 48 MHz) vereinfachen das Design erheblich. Acht Multipliziererblöcke werden für die Signalverarbeitung, wie z. B. Sprachsynthese, verwendet;

Sehr geringer Stromverbrauch für batteriebetriebene Anwendungen
3 x 24 mA Treiber und 3 x festverdrahtete IP-PWM (können RGB-LEDs und Motoren mit geringem Stromverbrauch direkt ansteuern)
Ausreichend schneller Speicher
128 Mbit (16 MB) Quad-SPI-DDR-Flashspeicher (QSPI-DDR)
Beispielsweise kann ein Videostream an ein LED-Gitter übertragen werden
Viele I/O-Schnittstellen (tatsächlich gibt es nur wenige Pins des UP5K-FPGAs, aber sie sind ausreichend)
3 Pins für RGB-LEDs
2 LEDs für die Platine
Ein UART-Port, RX- und TX-Pin können über einen virtuellen USB-Seriell-Port angesteuert werden
Ein Schlüssel
Zwei Pmod-Anschlüsse (insgesamt 16 Pins)
Es gibt einen Pmod-Anschluss (8 Pins), der getrennt werden kann Aus
geformte LED-Leuchten
3 Tasten
Ausreichende Ressourcen zur Unterstützung des CPU-Softcores!
picorv32
SoC
RISC-V und andere Softcores
Integrierter FPGA-Programmer und USB-zu-Seriell-Adapter
Kompatibel mit dem IceStorm iceprog-Tool
Einfache Verbindung zum Host, kein Treiber erforderlich

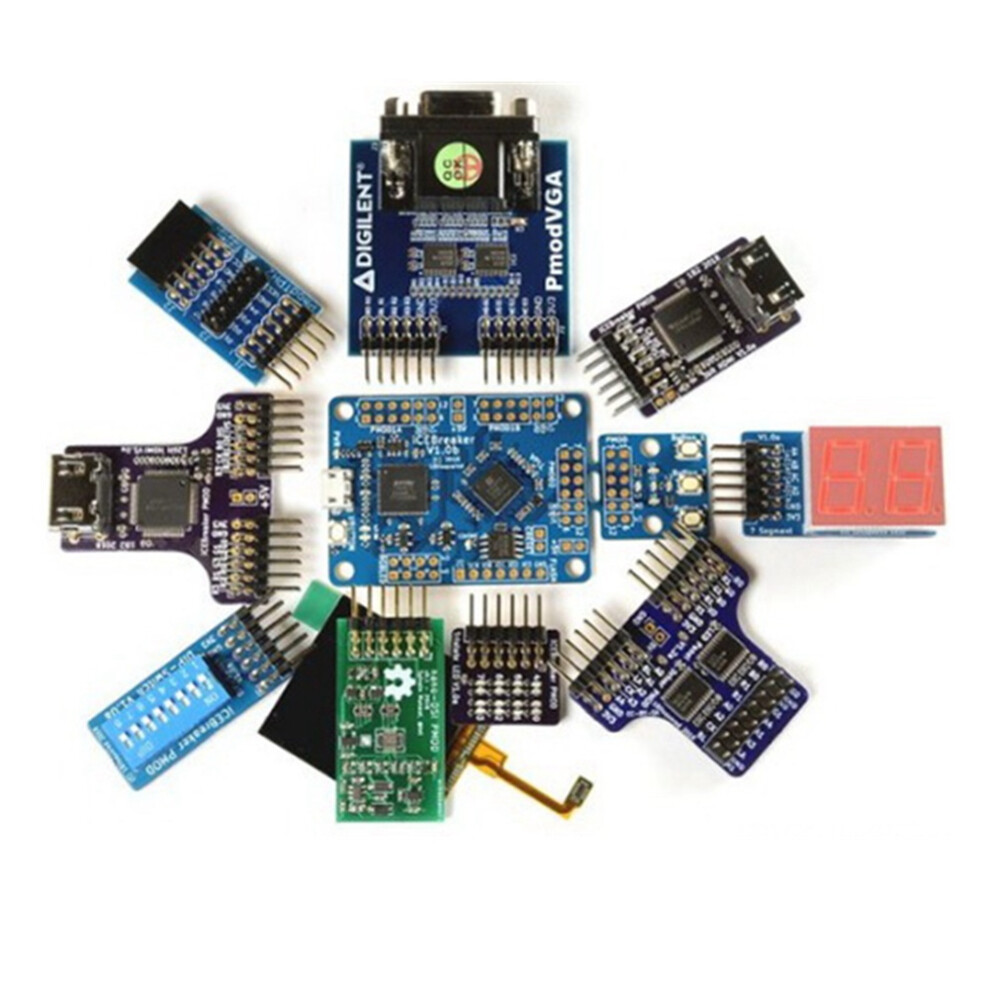

Pmod-Anschluss und Pmod-Modul
Dieses Board verfügt über drei Arten von Standard-Pmod-Anschlüssen, die sehr erweiterbar sind - Sie können viele fertige Pmod-Module auf dem Markt verwenden oder Ihre eigenen dedizierten Pmod-Module entwickeln, zum Beispiel wurden ein Pmod für eine Siebensegment-Digitalröhre, ein Pmod für DIP-Schalter, ein Pmod für einen LED-Bildschirmtreiber und ein -kompatibles Ausgangs-Pmod entwickelt.
Farbe: Blau
Material: Leiterplatte + elektronische Bauteile

Lieferumfang:

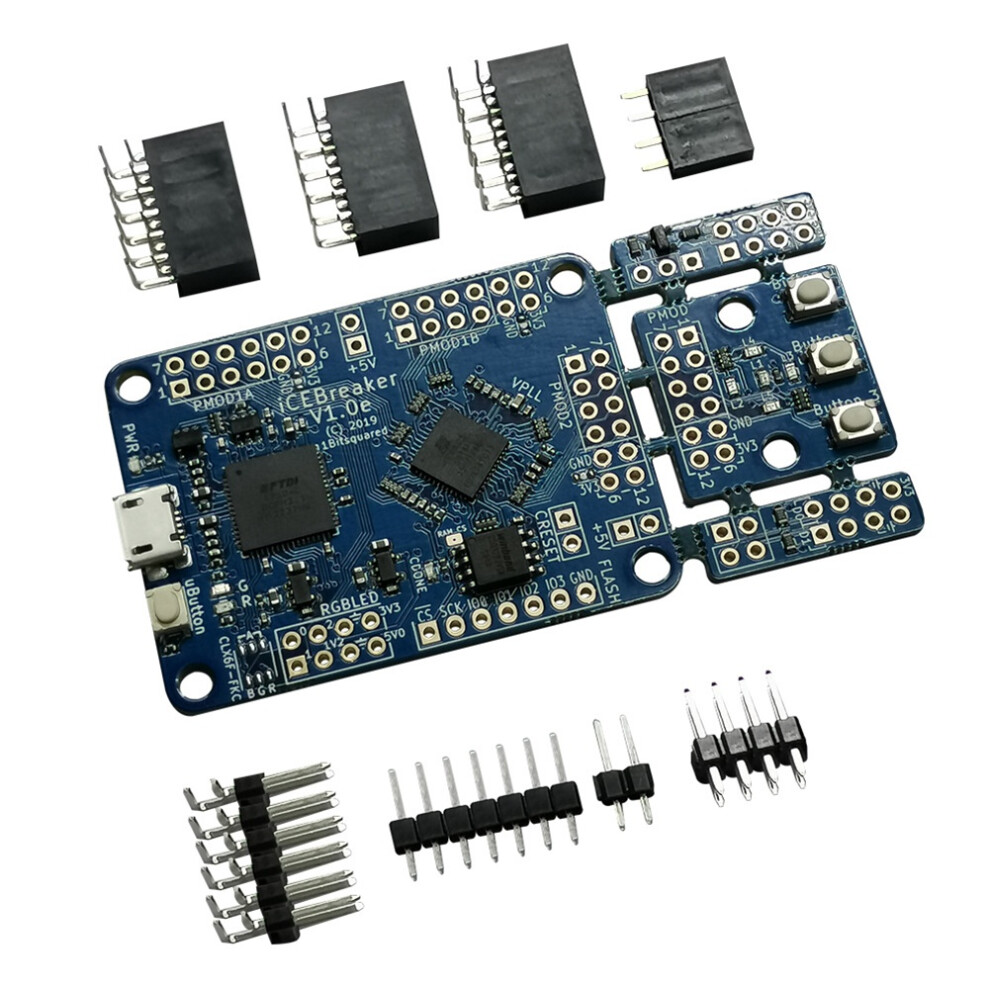

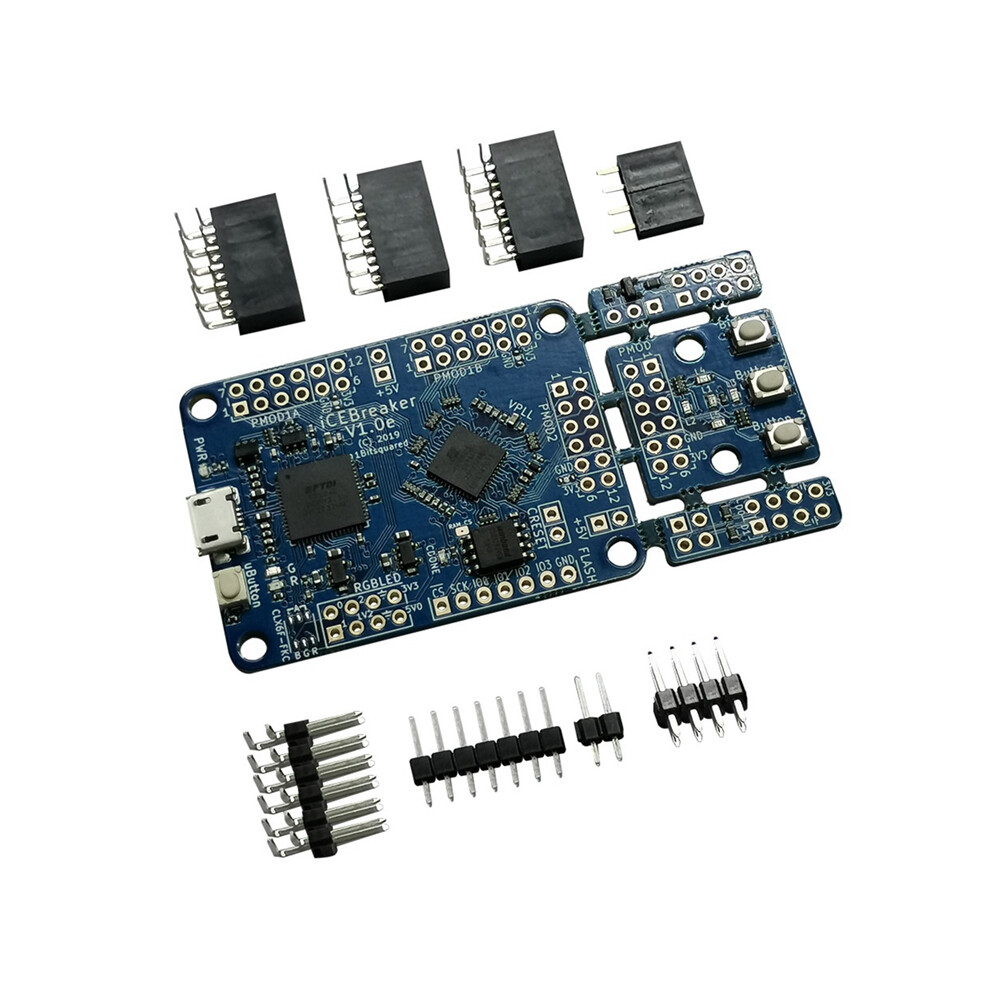

1 x FPGA-Entwicklungsboard

Nur die Der oben genannte Packungsinhalt ist nicht enthalten. Andere Produkte sind nicht enthalten.
Hinweis: Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann die Farbe des Artikels auf dem Bild geringfügig vom Original abweichen. Die Messabweichung beträgt +/- 1-3 cm.
