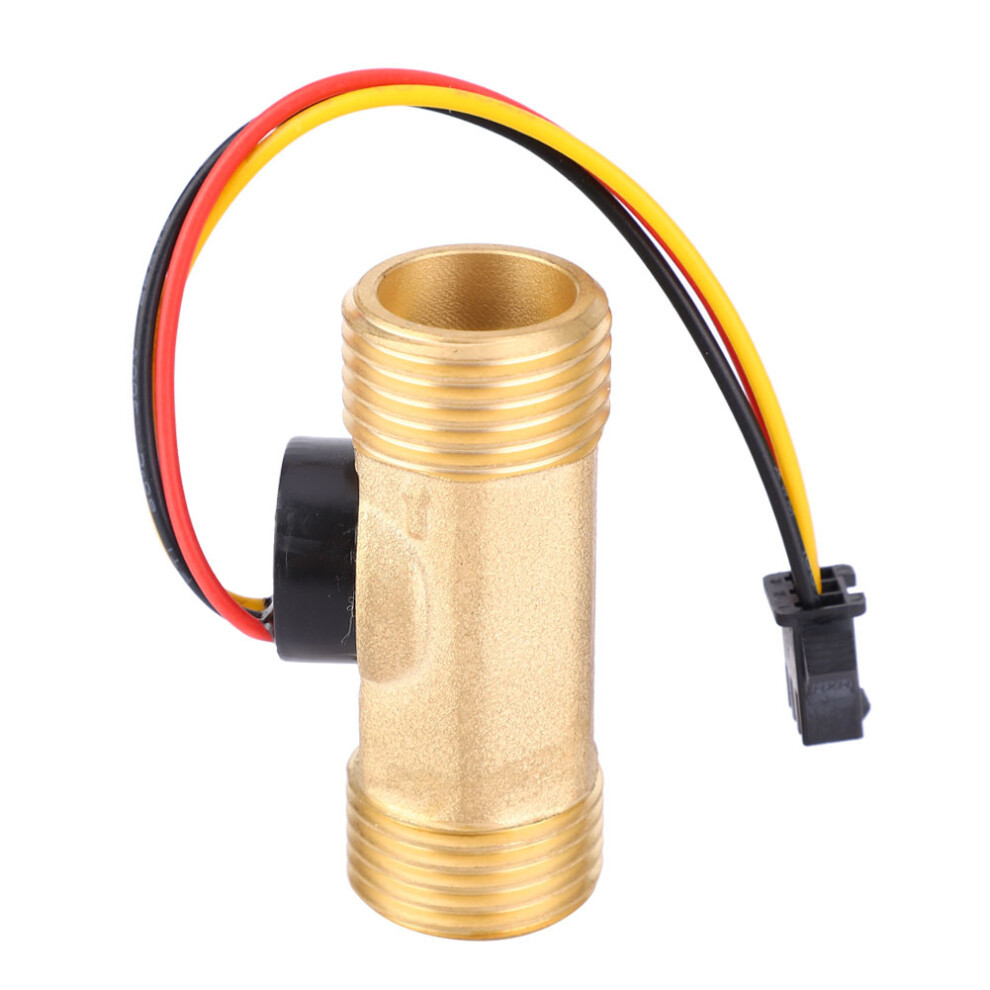

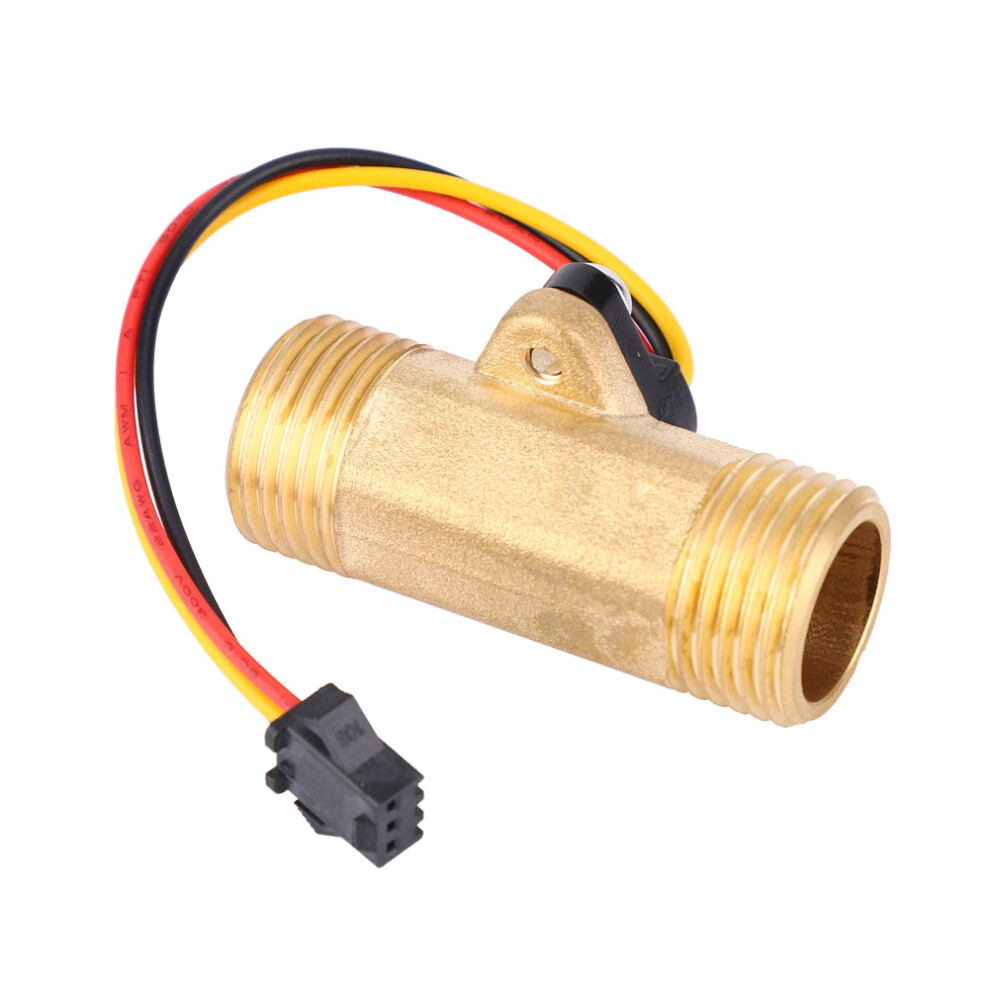

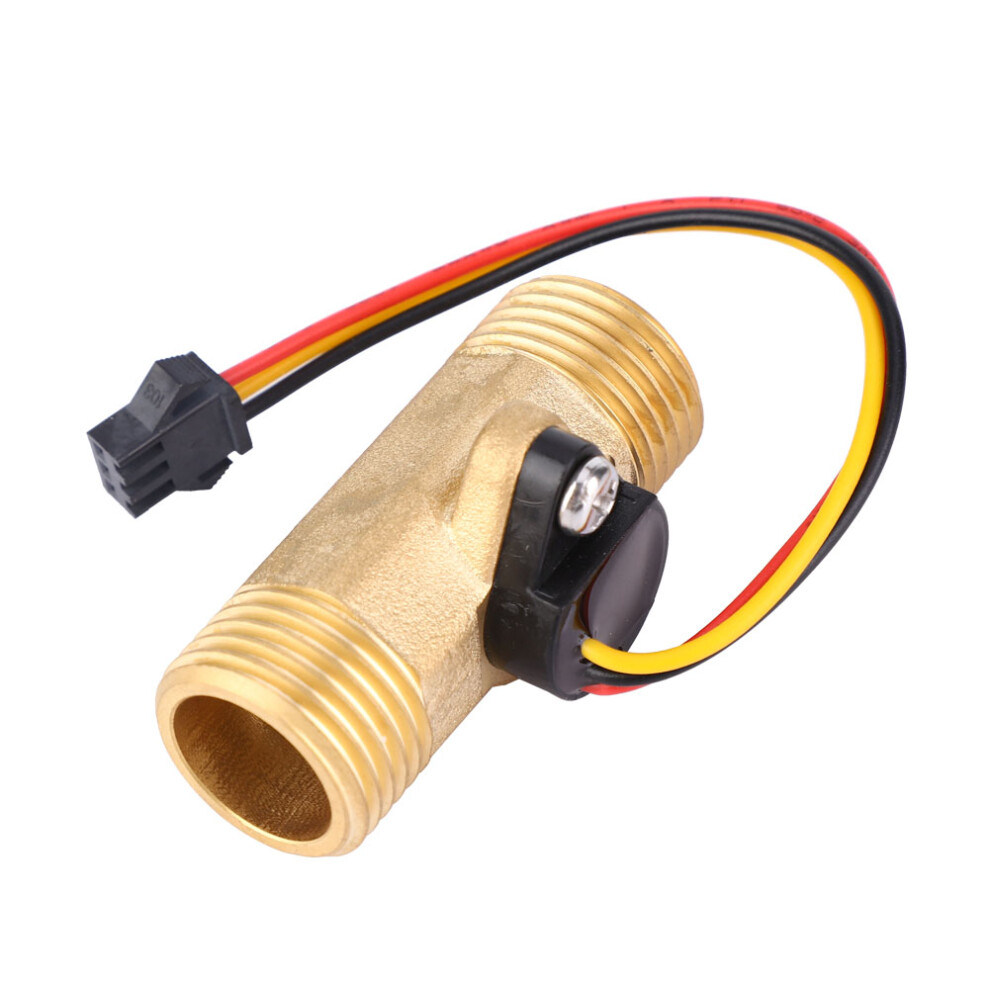

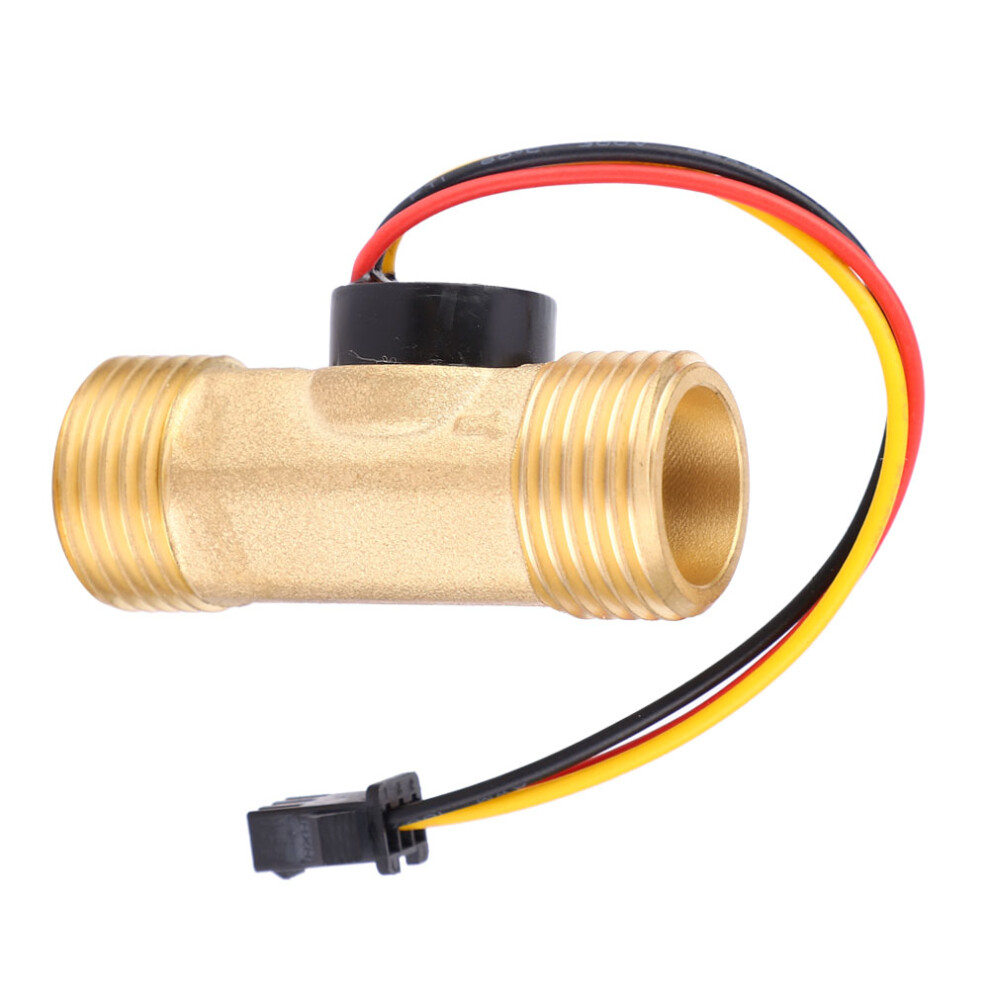

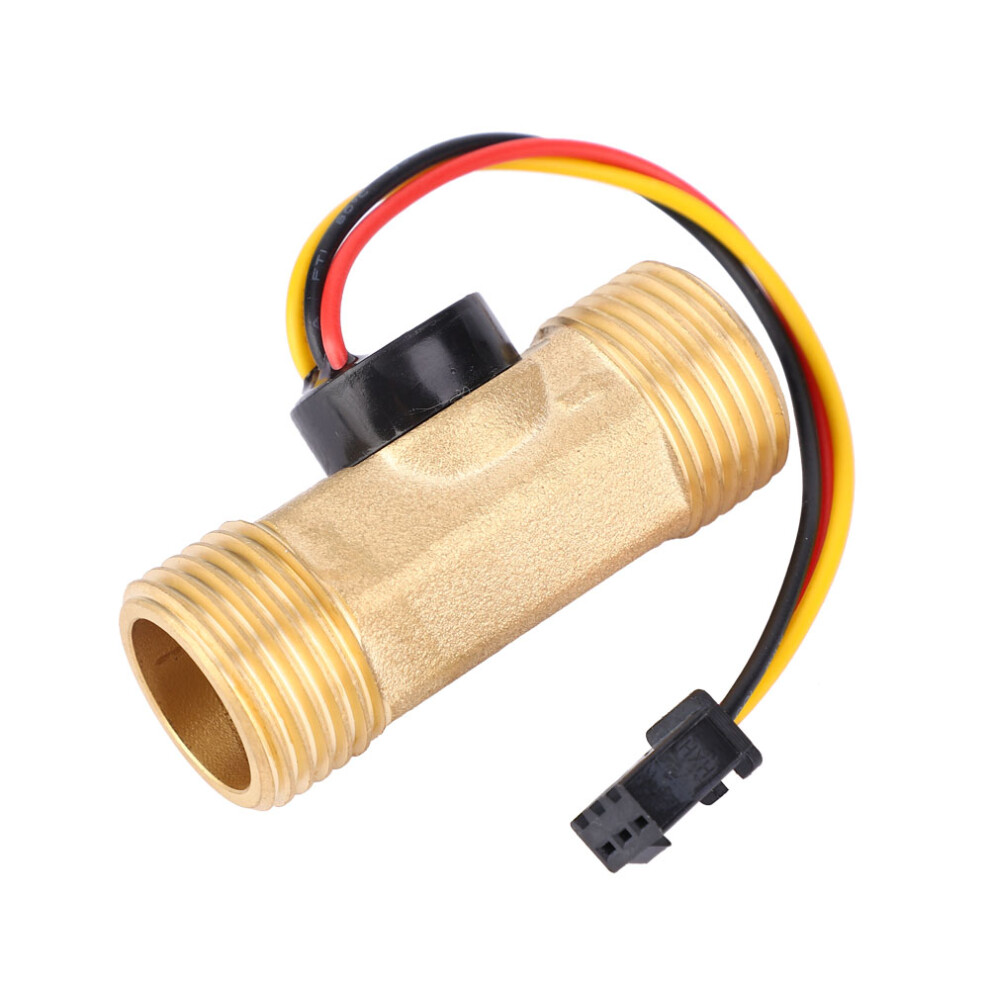

G1/2in Hall-Effekt-Durchflussmesser, 1-30L/min, Innengewinde

G1/2in Hall-Effekt-Durchflussmesser, 1-30L/min, Innengewinde Beschreibung

1. Stoßfestigkeit: Das Produkt ist gut verpackt. Ein Freifall aus einer Höhe von 50 cm in X-, Y- und Z-Richtung auf eine Betonoberfläche erfolgt ohne Störungen, wobei die Genauigkeitsänderung innerhalb von 10 % liegt. 2. Isolationswiderstand: Der Isolationswiderstand zwischen den Anschlussleitungen des Hall-Sensors und dem Ventilgehäuse beträgt mindestens 100 MΩ (DC 500 V). 3. Hitzebeständigkeit: Nach 72-stündiger Lagerung in einer Umgebung von 80 3 C und anschließendem Rückkehr zur Normaltemperatur über 1-2 Stunden treten keine Störungen auf; die Bauteile zeigen keine Risse, Lockerungen, Ausdehnungen oder Verformungen. 4. Kältebeständigkeit: Nach 72-stündiger Lagerung in einer Umgebung von -20 3 C und anschließendem Rückkehr zur Normaltemperatur über 1-2 Stunden treten keine Störungen auf; die Bauteile zeigen keine Risse, Lockerungen, Ausdehnungen oder Verformungen. 5. Isolationsfestigkeit: Zwischen den Anschlussleitungen des Hall-Sensors und dem Ventilgehäuse wird für 1 Sekunde eine Wechselspannung von 600 V (50/60 Hz) angelegt, ohne dass Isolationsstörungen auftreten.
Eigenschaften:
Stoßfestigkeit: Das Produkt ist gut verpackt. Ein Freifall aus einer Höhe von 50 cm in X-, Y- und Z-Richtung auf eine Betonoberfläche erfolgt ohne Störungen, wobei die Genauigkeitsänderung innerhalb von 10 % liegt.
Isolationswiderstand: Der Isolationswiderstand zwischen den Anschlussleitungen des Hall-Sensors und dem Ventilgehäuse beträgt mindestens 100 MΩ (DC 500 V).
Hitzebeständigkeit: Nach 72-stündiger Lagerung in einer Umgebung von 80 3 C und anschließendem Rückkehr zur Normaltemperatur über 1-2 Stunden treten keine Störungen auf; die Bauteile zeigen keine Risse, Lockerungen, Ausdehnungen oder Verformungen.
Kältebeständigkeit: Nach 72-stündiger Lagerung in einer Umgebung von -20 3 C und anschließendem Rückkehr zur Normaltemperatur über 1-2 Stunden treten keine Störungen auf; die Bauteile zeigen keine Risse, Lockerungen, Ausdehnungen oder Verformungen.
Isolationsfestigkeit: Zwischen den Anschlussleitungen des Hall-Sensors und dem Ventilgehäuse wird für 1 Sekunde eine Wechselspannung von 600 V (50/60 Hz) angelegt, ohne dass Isolationsstörungen auftreten.
Feuchtigkeitsbeständigkeit: Nach 72-stündiger Lagerung bei 60 3 C und einer relativen Luftfeuchtigkeit von 90-95 % RH beträgt der Isolationswiderstand mehr als 1 MΩ.
Zugfestigkeit: Auf die Anschlussleitung wird 1 Minute lang eine Zugkraft von 10 N ausgeübt, ohne dass es zu Lockerungen oder Brüchen kommt.
Thermoschockbeständigkeit: Das Gerät wird 1 Stunde lang in einer Umgebung von 80 3 C gelagert und anschließend direkt für 1 Stunde in einer Umgebung von -20 3 C. Dies stellt einen Zyklus dar; insgesamt werden 10 Zyklen durchgeführt, ohne dass Risse, Lockerungen, Ausdehnungen oder Verformungen auftreten.
Spezifikation:
Gewinde: G1/2 Innengewinde - Innengewinde
Durchflussbereich: 1-30 L/min
Durchfluss: 1-30 L/min
Genauigkeit: 5 %
Maximaler Arbeitsstrom: 15 mA (DC 5 V)
Betriebstemperaturbereich: 0-120 C (ohne Vereisung)
Betriebsfeuchtigkeitsbereich: 35-90 % RH (ohne Beschlagbildung)
Zulässiger Druck: DC 4,3 V (Eingang DC 5 V)
Pulsniedrigpegel am Ausgang:
