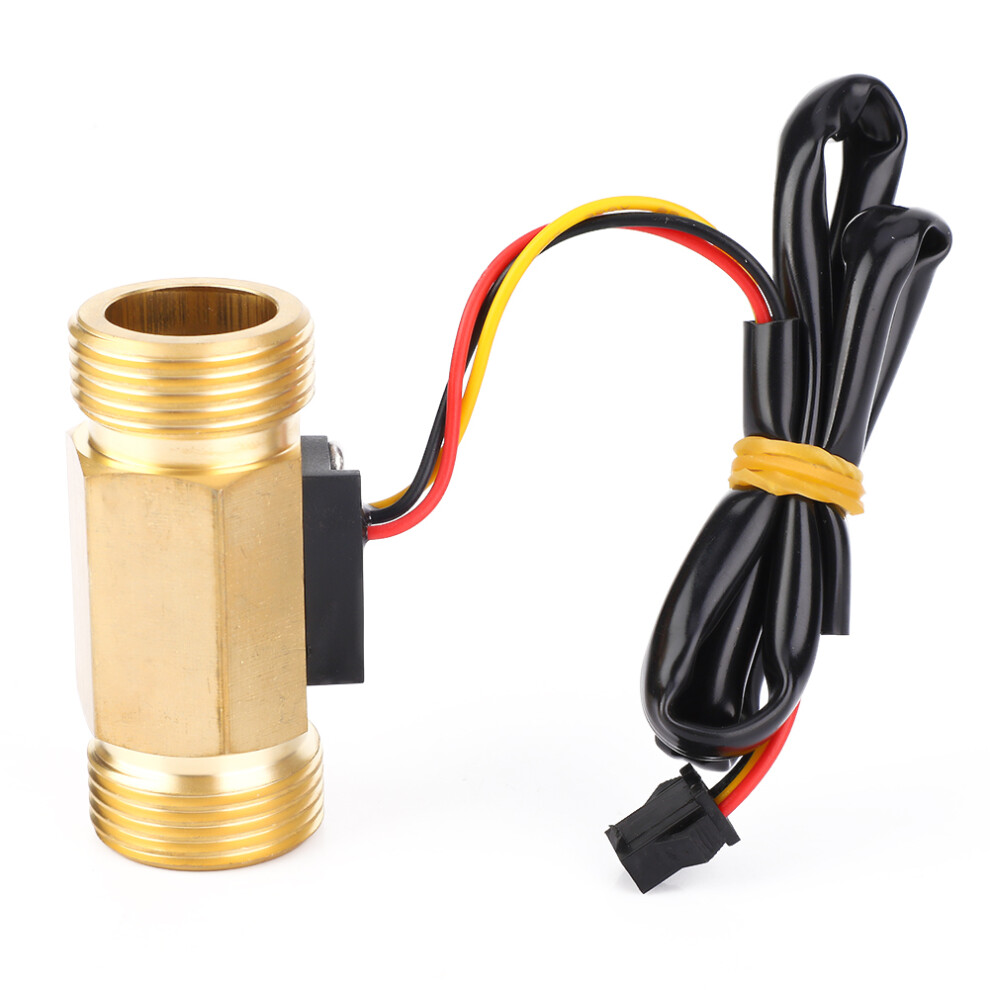

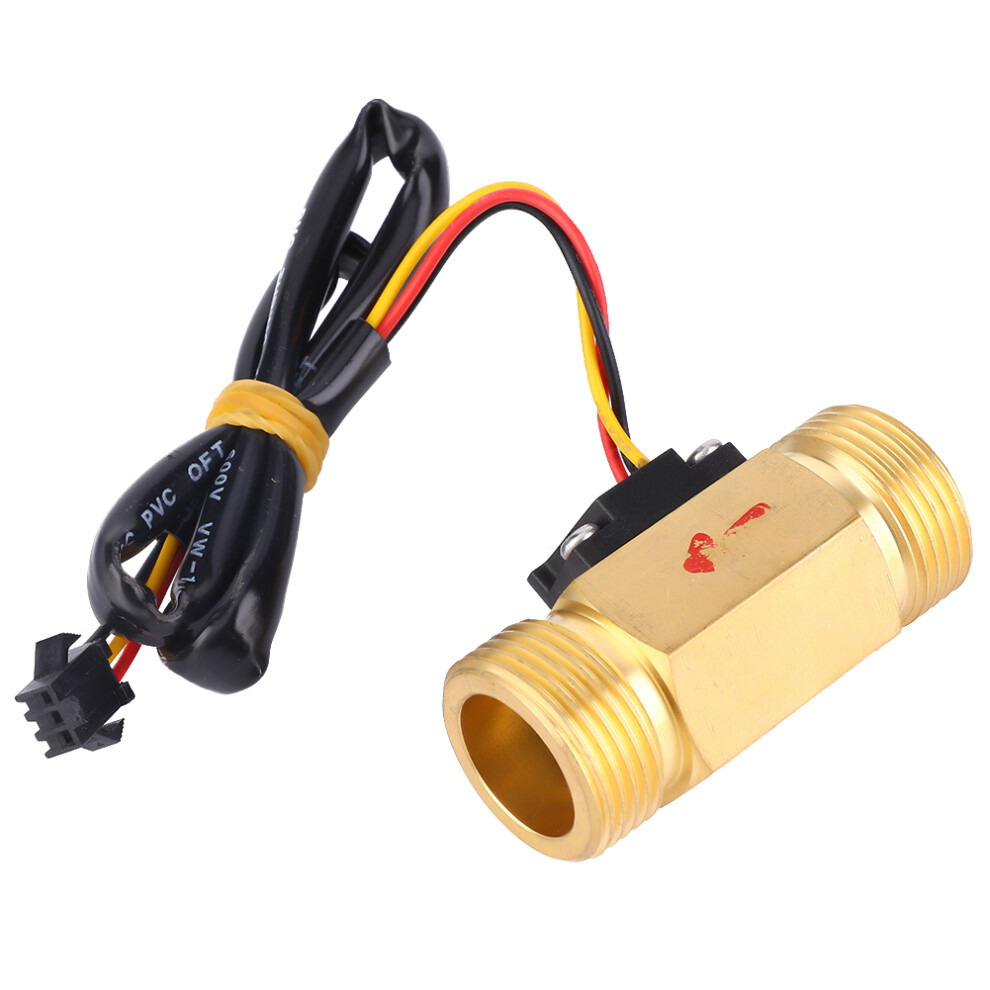

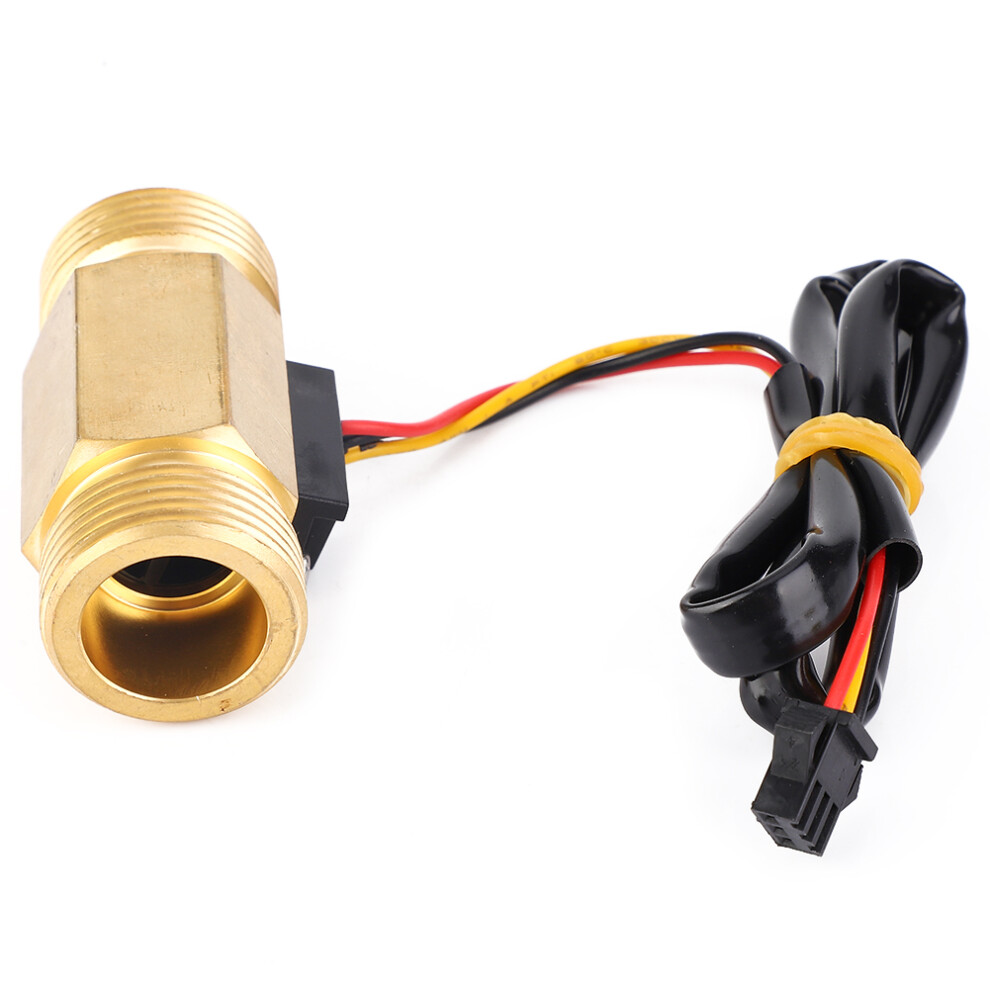

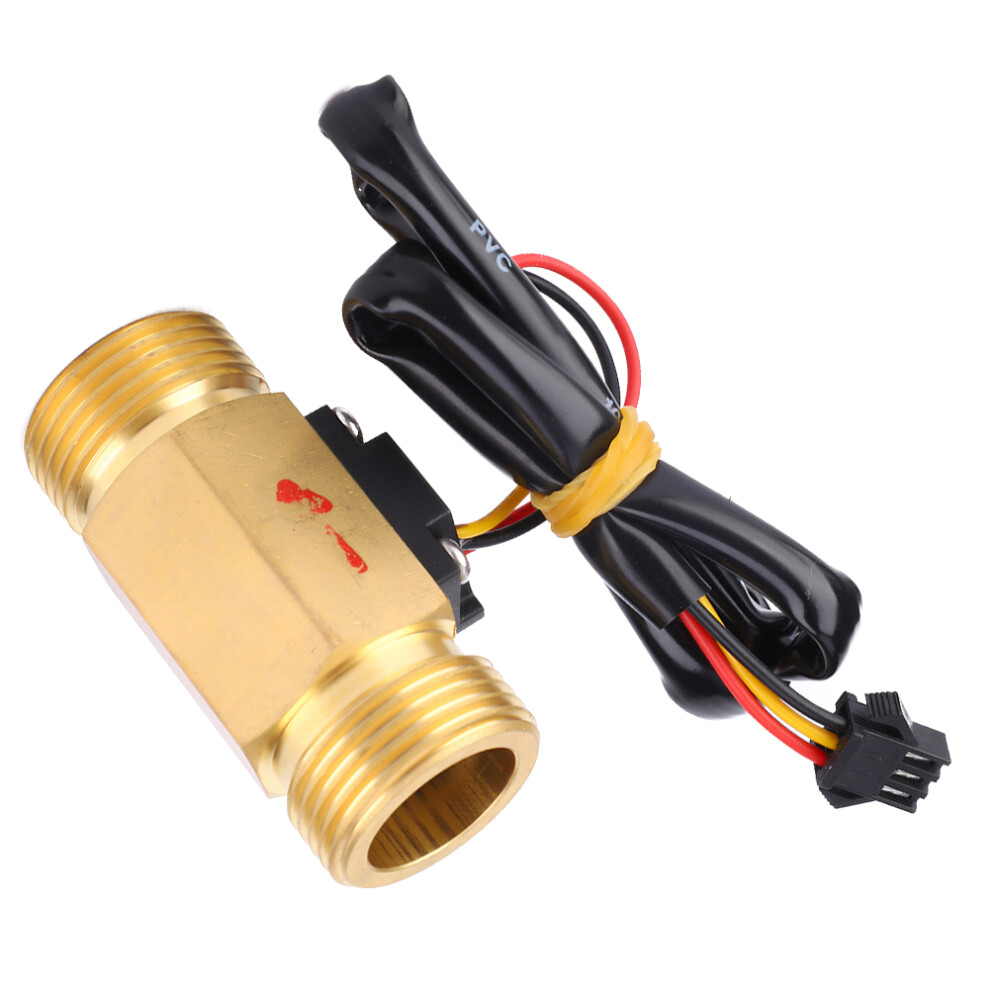

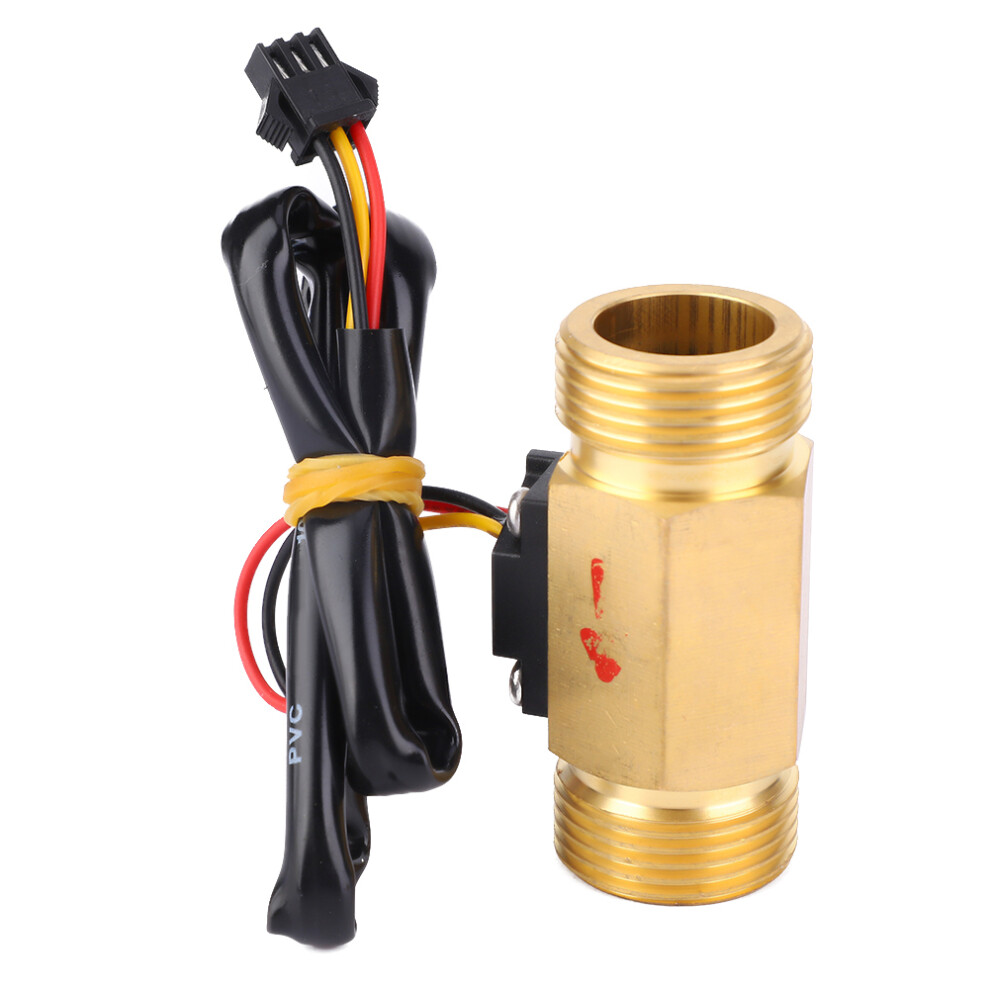

G3/4-Zoll Hall-Effekt-Durchflussmesser 1-30L/min Sensor

G3/4-Zoll Hall-Effekt-Durchflussmesser 1-30L/min Sensor Beschreibung

1. Isolationsspannungsfestigkeit: Die Anschlussleitung des Hall-Sensors und der Ventilgehäuse werden 1 Seklang mit AC 600 V (50/60 Hz) beaufschlagt, ohne dass Isolationsfehler auftreten. 2. Kältebeständigkeit: Das Gerät wird 72 Stunden lang einer Umgebung von -20 3 C ausgesetzt, anschließend 1-2 Stunden auf Raumtemperatur zurückgeführt, ohne dass Anomalien auftreten; die Bauteile weisen keine Risse, Lockerungen, Aufweitungen oder Verformungen auf. 3. Feuchtigkeitsbeständigkeit: Nach 72-stündiger Lagerung bei 60 3 C und einer relativen Luftfeuchtigkeit von 90-95 % RH beträgt der Isolationswiderstand mehr als 1 MΩ. 4. Zugfestigkeit: An der Anschlussleitung wird 1 Minute lang eine Zugkraft von 10 N ausgeübt, ohne dass es zu Lockerungen oder Brüchen kommt. 5. Thermoschockbeständigkeit: Das Gerät wird 1 Stunde lang einer Umgebung von 80 3 C ausgesetzt, anschließend direkt 1 Stunde lang einer Umgebung von -20 3 C ausgesetzt; dies stellt einen Zyklus dar. Insgesamt werden 10 Zyklen durchgeführt, ohne dass Risse, Lockerungen, Aufweitungen, Verformungen oder ähnliche Phänomene auftreten.
Eigenschaften:
Schlagfestigkeit: Das Produkt ist gut verpackt. Ein freier Fall aus einer Höhe von 50 cm in X-, Y- und Z-Richtung auf eine Betonoberfläche führt zu keiner Anomalie; die Genauigkeitsänderung liegt innerhalb von 10 %.
Isolationswiderstand: Der Isolationswiderstand zwischen der Anschlussleitung des Hall-Sensors und dem Ventilgehäuse beträgt mindestens 100 MΩ (DC 500 V).
Hitzeständigkeit: Das Gerät wird 72 Stunden lang einer Umgebung von 80 3 C ausgesetzt, anschließend 1-2 Stunden auf Raumtemperatur zurückgeführt, ohne dass Anomalien auftreten; die Bauteile weisen keine Risse, Lockerungen, Aufweitungen, Verformungen oder ähnliche Phänomene auf.
Kältebeständigkeit: Das Gerät wird 72 Stunden lang einer Umgebung von -20 3 C ausgesetzt, anschließend 1-2 Stunden auf Raumtemperatur zurückgeführt, ohne dass Anomalien auftreten; die Bauteile weisen keine Risse, Lockerungen, Aufweitungen oder Verformungen auf.
Isolationsspannungsfestigkeit: Die Anschlussleitung des Hall-Sensors und der Ventilgehäuse werden 1 Seklang mit AC 600 V (50/60 Hz) beaufschlagt, ohne dass Isolationsfehler auftreten.
Feuchtigkeitsbeständigkeit: Nach 72-stündiger Lagerung bei 60 3 C und einer relativen Luftfeuchtigkeit von 90-95 % RH beträgt der Isolationswiderstand mehr als 1 MΩ.
Zugfestigkeit: An der Anschlussleitung wird 1 Minute lang eine Zugkraft von 10 N ausgeübt, ohne dass es zu Lockerungen oder Brüchen kommt.
Thermoschockbeständigkeit: Das Gerät wird 1 Stunde lang einer Umgebung von 80 3 C ausgesetzt, anschließend direkt 1 Stunde lang einer Umgebung von -20 3 C ausgesetzt; dies stellt einen Zyklus dar. Insgesamt werden 10 Zyklen durchgeführt, ohne dass Risse, Lockerungen, Aufweitungen, Verformungen oder ähnliche Phänomene auftreten.
Spezifikation:
Gewinde: G3/4 Innengewinde-Innengewinde
Durchflussbereich: 1-30 L/min
Durchfluss: 1-30 L/min
Genauigkeit: 5 %
Maximaler Arbeitsstrom: 15 mA (DC 5 V)
Betriebstemperaturbereich: 0-120 C (ohne Vereisung)
Betriebsfeuchtigkeitsbereich: 35-90 % RH (ohne Vereisung)
Zulässiger Druck: DC 4,3 V (Eingang DC 5 V)
Ausgangspuls-Low-Level:
