GPS-disziplinierter Oszillator OCXO 10 MHz

GPS-disziplinierter Oszillator OCXO 10 MHz Beschreibung

GPS-disziplinierter Oszillator OCXO 10 MHz Rechteckwellenausgang GPSDO GPS-disziplinierte Uhr DC12V



1. [Präzise Steuerung] Der Mikrocontroller vergleicht das 1PPS-Signal vom GPS und gibt ein 16-Bit-PWM aus, um die Ausgabegenauigkeit des Konstanttemperaturkristalls zu steuern. Die Frequenzeinstellungsspannung des Konstanttemperaturkristalls beträgt 0 bis 5 V, dann kann ein 1-Bit-PWM die Ausgabespannung auf 0,000076 V steuern. 2. [Vielseitige Anwendungen] Dieser GPS-gesteuerte Oszillator eignet sich für High-End-Audiodecoder, Instrumente, Frequenzmesser, Signalquellen und alle Geräte mit einem externen 10-MHz-Referenzeingang. 3. [Benutzerfreundliches Design] Ausgestattet mit einem Anzeigebildschirm und einem Encoder auf der Vorderseite bietet diese GPS-gesteuerte Uhr einen Echtzeitstatus und einfache Einstellungsanpassungen. 4. [Umfassende Konnektivität] Die Rückseite verfügt über eine 10-MHz-Ausgangsschnittstelle, eine 1PPS-Ausgangsschnittstelle, eine GPS-Antennenschnittstelle, einen Netzschalter und eine 12-V-DC-Stromversorgungsschnittstelle 5. [Kompakt und tragbar] Trotz seiner erweiterten Funktionalität behält dieses GPSDO eine kleine und tragbare Größe bei, sodass es leicht zu transportieren und in verschiedenen Umgebungen zu verwenden ist.



Artikeltyp: GPS-gesteuerter Oszillator Material: Aluminiumlegierung Versorgungsspannung: DC 12 V 2 V Arbeitsstrom: 650 mA beim Vorheizen, 350 mA bei Stabilisierung Ausgangsfrequenz: 10,0000000,000 MHz 0,001 Hz Ausgangswellenform: Rechteckwelle Ausgangsamplitude: -45 dBm Thermostatischer Kristall: ISOTEMP OCXO 143-141 (zerlegt) GPS-Modul: NEO 6M

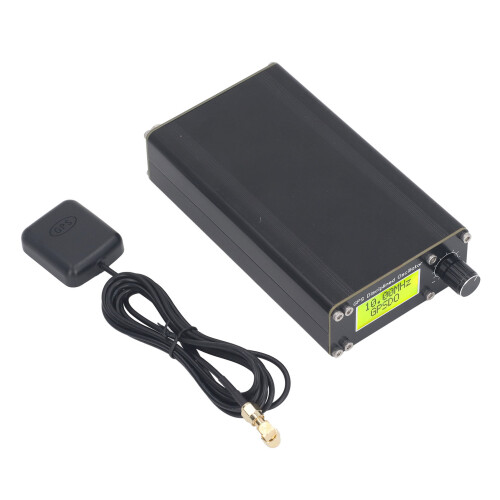

1 x GPS-gesteuerter Oszillator, 1 x Antenne
