Grbl CNC Z-Fräser-Touch-Plattenwerkzeug

Grbl CNC Z-Fräser-Touch-Plattenwerkzeug Beschreibung

Die Funktion des Werkzeugeinstellgeräts: Durch die Messung und Kompensation des Werkzeugversatzwerts in fünf Richtungen können Fehler und Ineffizienzen, die durch manuelle Werkzeugeinstellung entstehen, effektiv vermieden werden. Unabhängig davon, welches Schneidwerkzeug zum Drehen oder Fräsen von Werkstückkonturen verwendet wird, müssen alle am Schneiden beteiligten Werkzeugspitzen oder Werkzeuglinien so angepasst oder kompensiert werden, dass sie genau am gleichen theoretischen Punkt oder im Online-Koordinatensystem des Werkstücks liegen.
Anwendung:

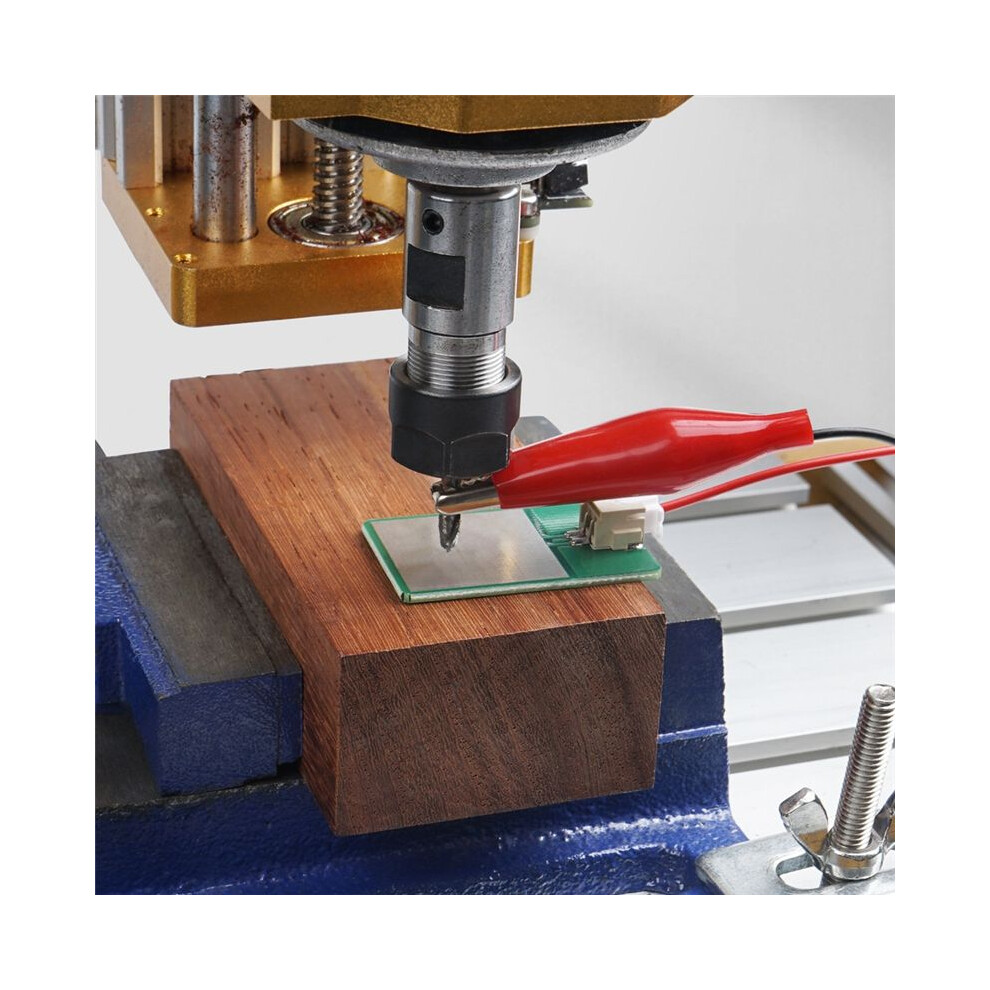

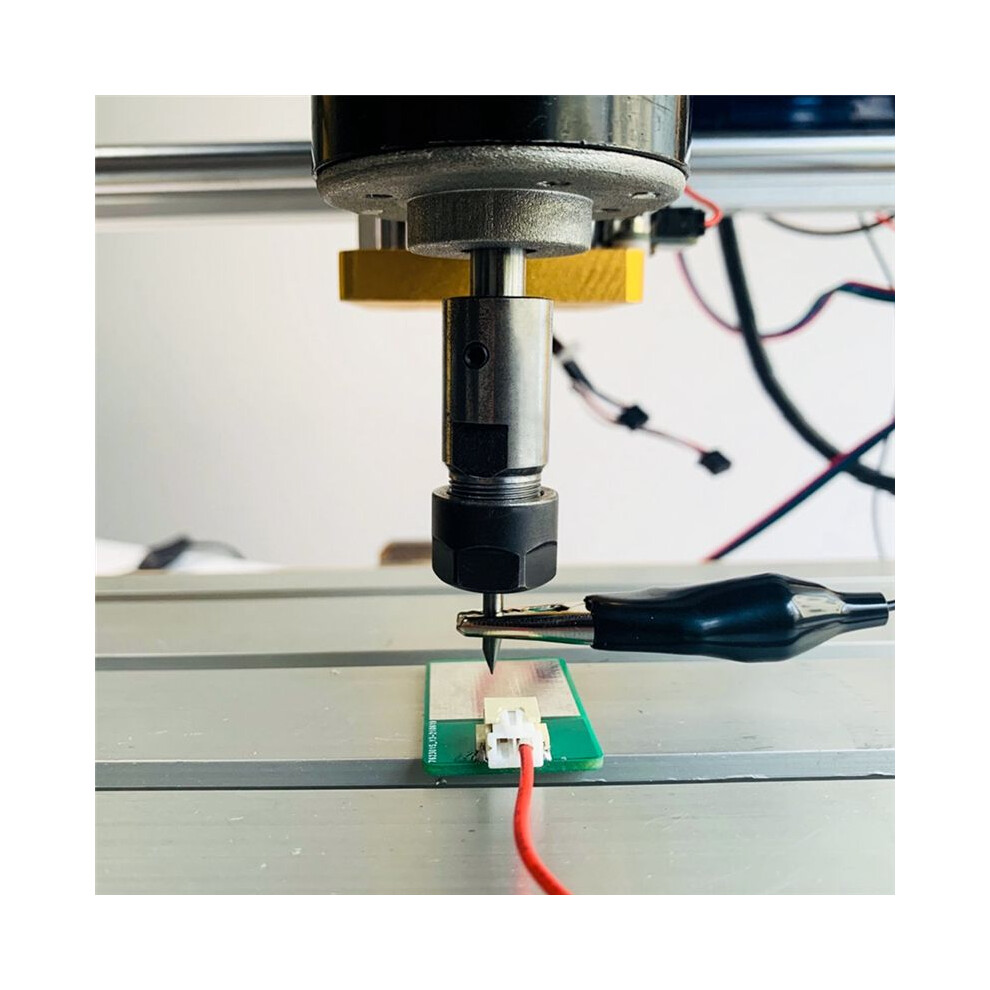

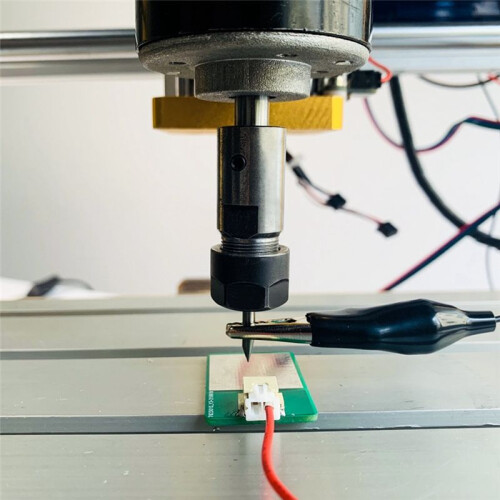

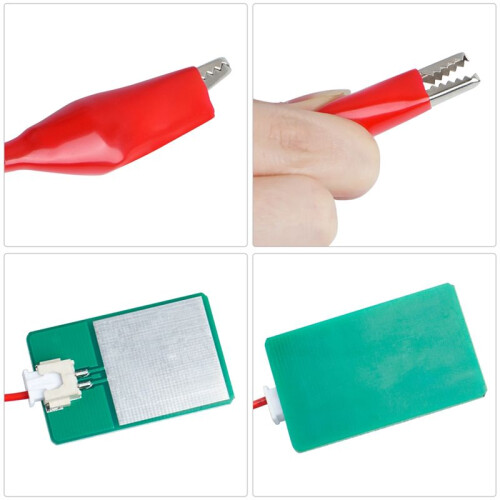

1. Krokodilklemme am Fräser befestigen.

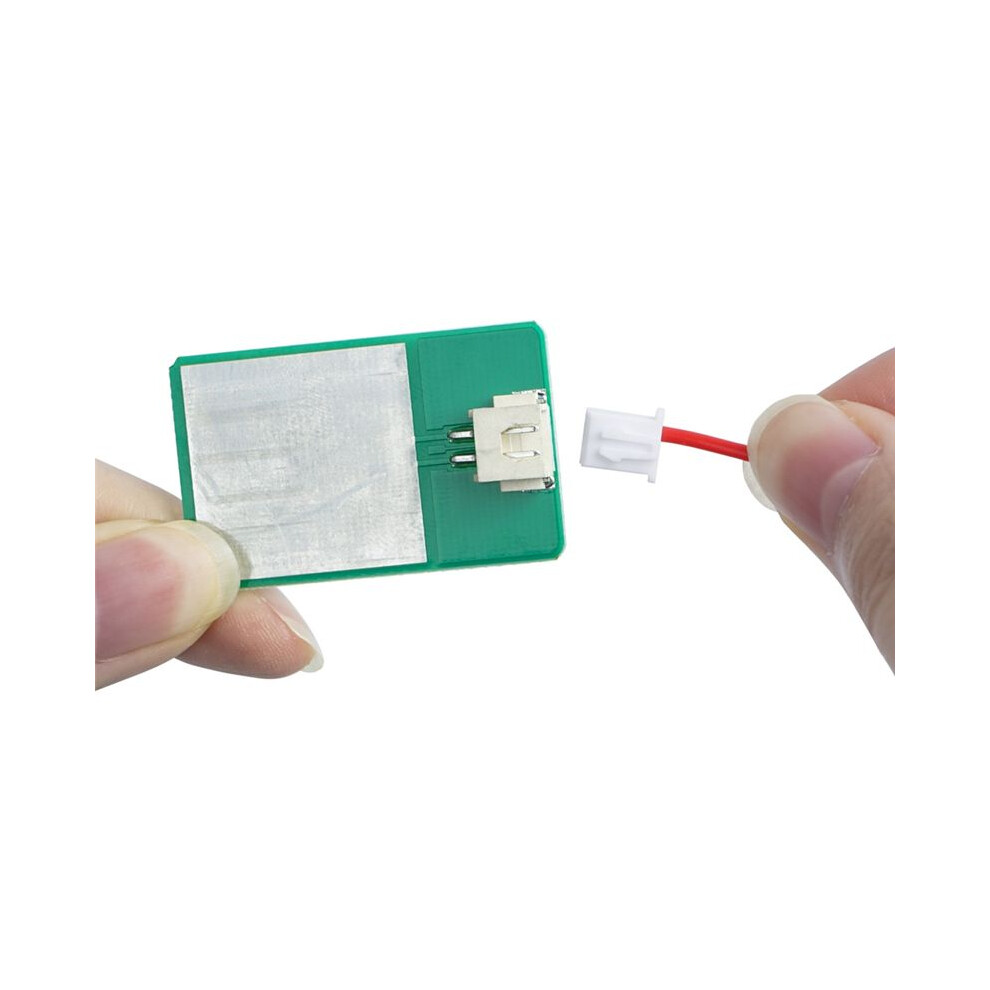

2. Anschluss an die Steuerplatine angeschlossen (A5-Schnittstelle auf der 3018pro-Steuerplatine).
3. (Kunststoff + Aluminiumplatte) unter das Werkzeug legen.

Material: Kunststoff.
Farbe wie abgebildet.
GRBL Z-probe CNC Router Tool Setting Automatic Tool Setter. Dicke: 1,6 mm ( 0,03 mm)
Werkzeugeinstellfunktion: Ermöglicht die genaue Lokalisierung des Werkstücks und eignet sich am besten zum Gravieren von Leiterplatten.
Einfach zu verwenden: In unserem Video erfahren Sie, wie Sie es richtig verwenden.
Sonde: Ändern Sie die Sonde in Grbl in: G91G21G38.2Z-30F100;G92Z1.6;G0Z5F10
Was bedeutet G91G21G38.2Z-30F100;G92Z1.6;G0Z5F10:
G91: Relativen Koordinatenmodus verwenden
G21: Einheit mm verwenden
G38.2: Werkzeugeinstellanweisung
Z-30: Z bewegt sich 30 mm in negativer Richtung. Wenn es den Werkzeugeinsteller berührt, stoppt es und setzt diesen Punkt als
F100: Die Geschwindigkeit von Z, wenn es läuft
;: , nächster Befehl
G92: Koordinatenversatz, da der Werkzeughalter eine Dicke hat. Um die Dicke des Werkzeughalters zu entfernen, müssen Sie den Versatz einstellen
Z1.6: Z-Versatz 1,6, 1,6 ist die Dicke des Werkzeughalters, die der tatsächlich gemessenen Dicke des Werkzeughalters unterliegt
;: , nächster Befehl
G0: Schnelle Bewegung
Z5: Die Z-Achse bewegt sich zur Position der Koordinate 5, was zum Herausnehmen des Werkzeughalters praktisch ist
F10: Z-Aufwärtsbewegungsgeschwindigkeit

Lieferumfang:

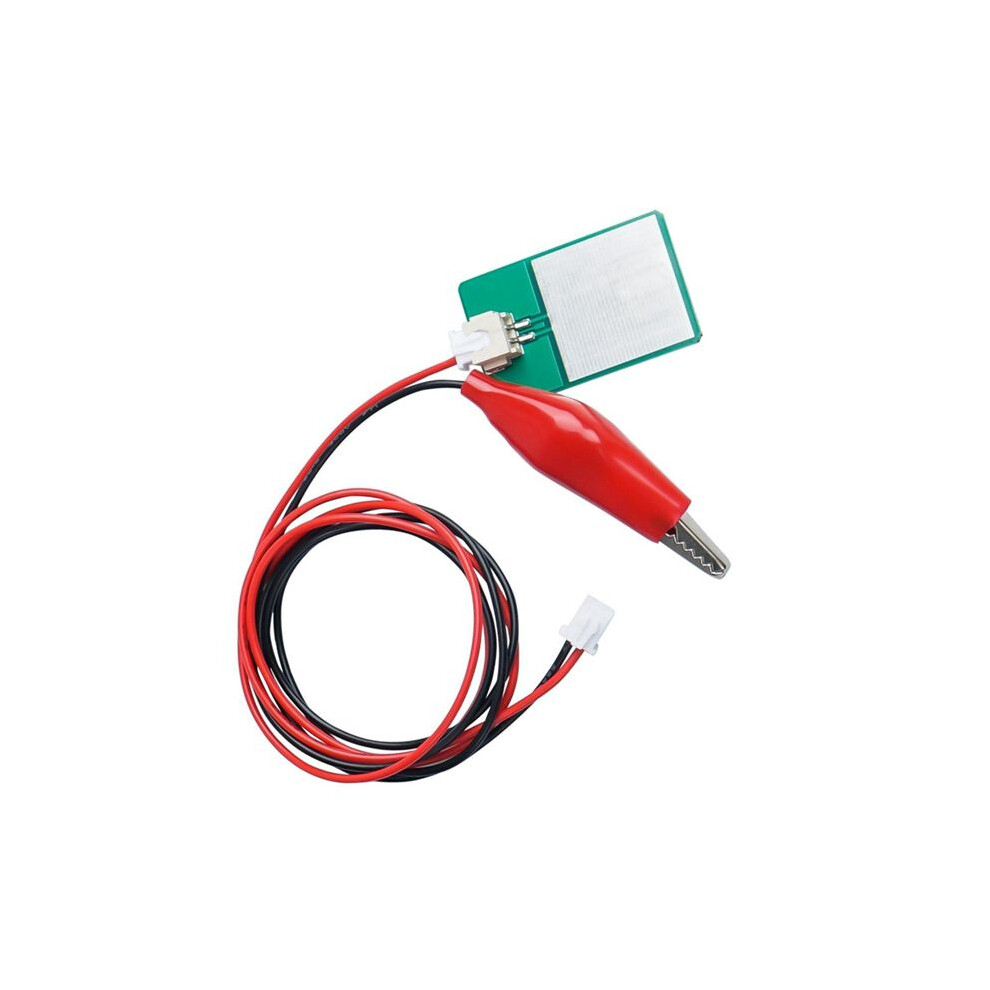

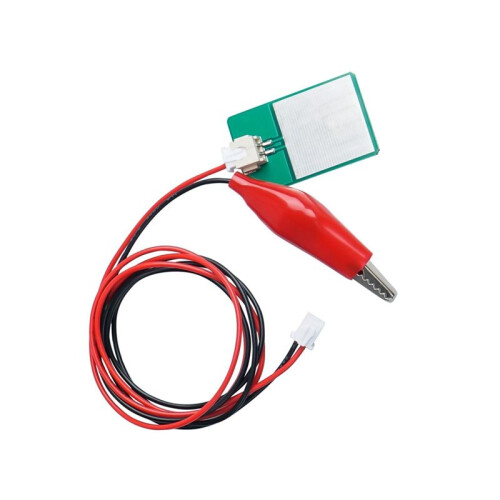

1 x Z-Fräser-Touch-Platten-Set

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas anders als das tatsächliche Produkt ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
