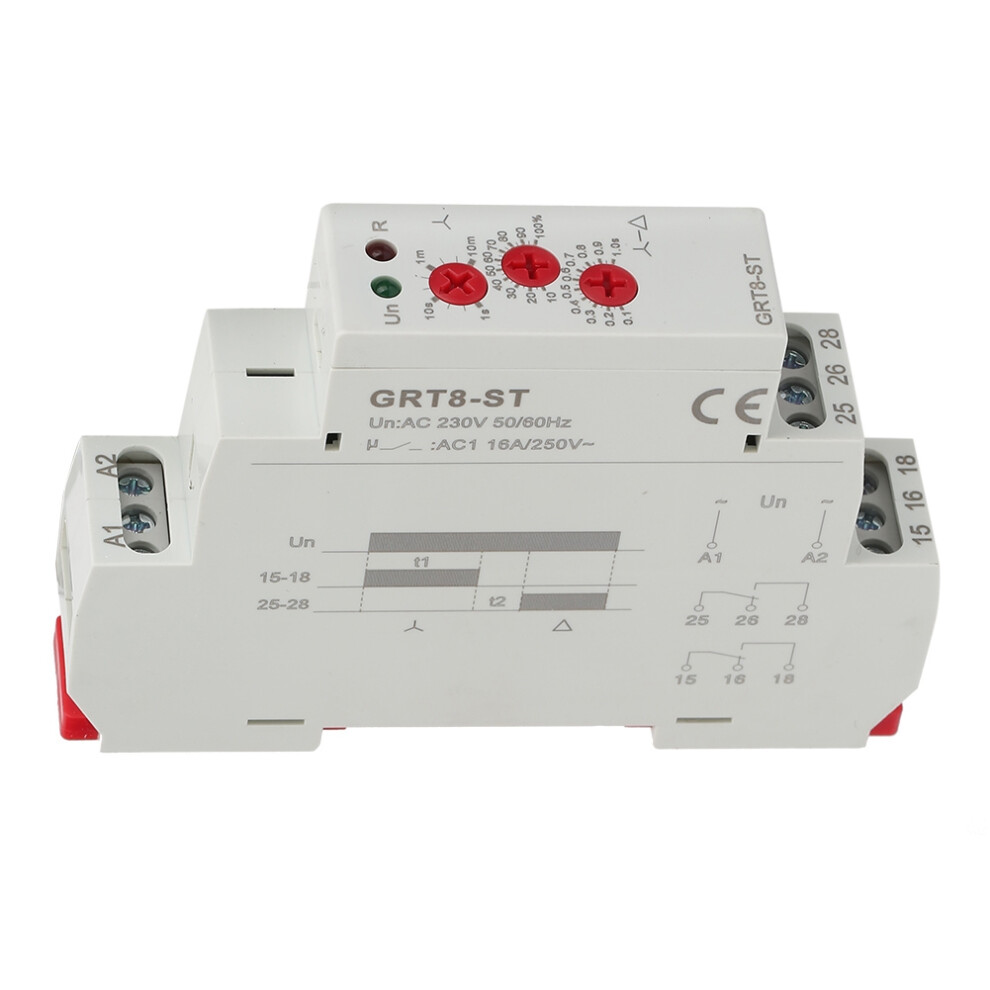

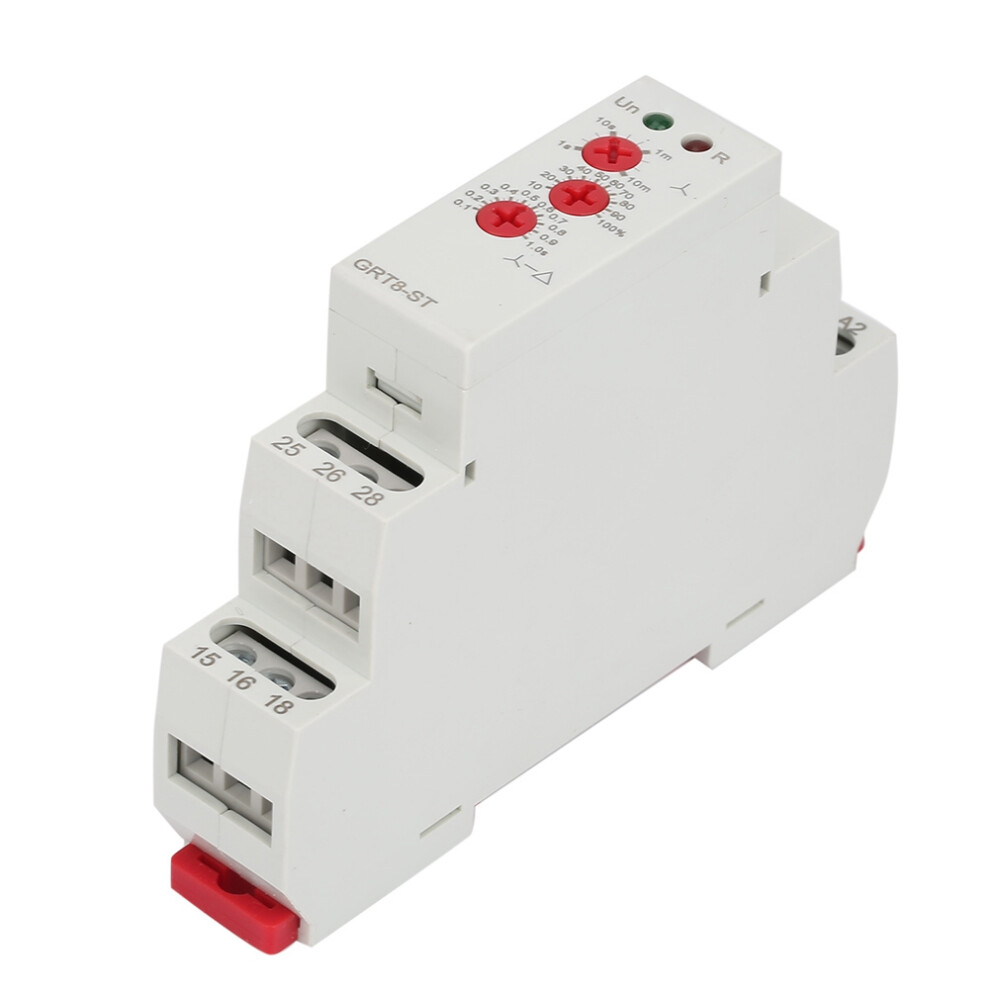

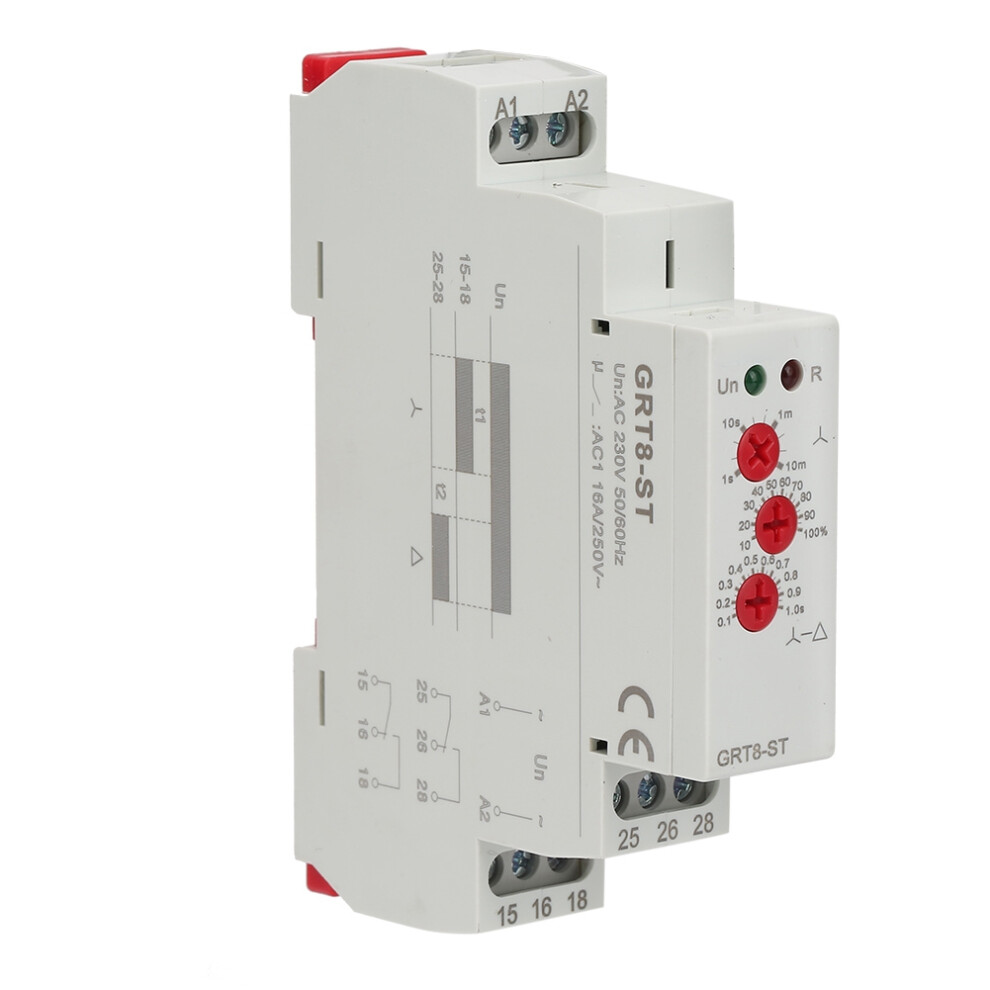

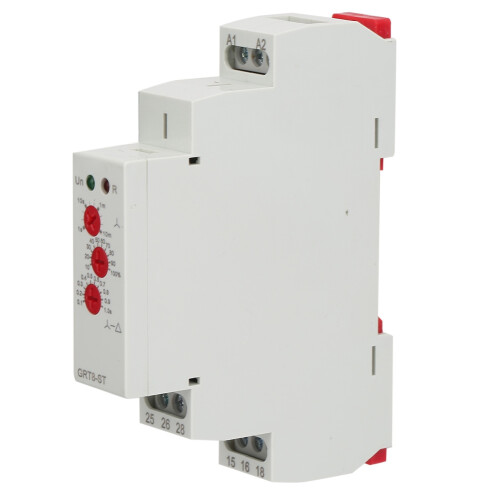

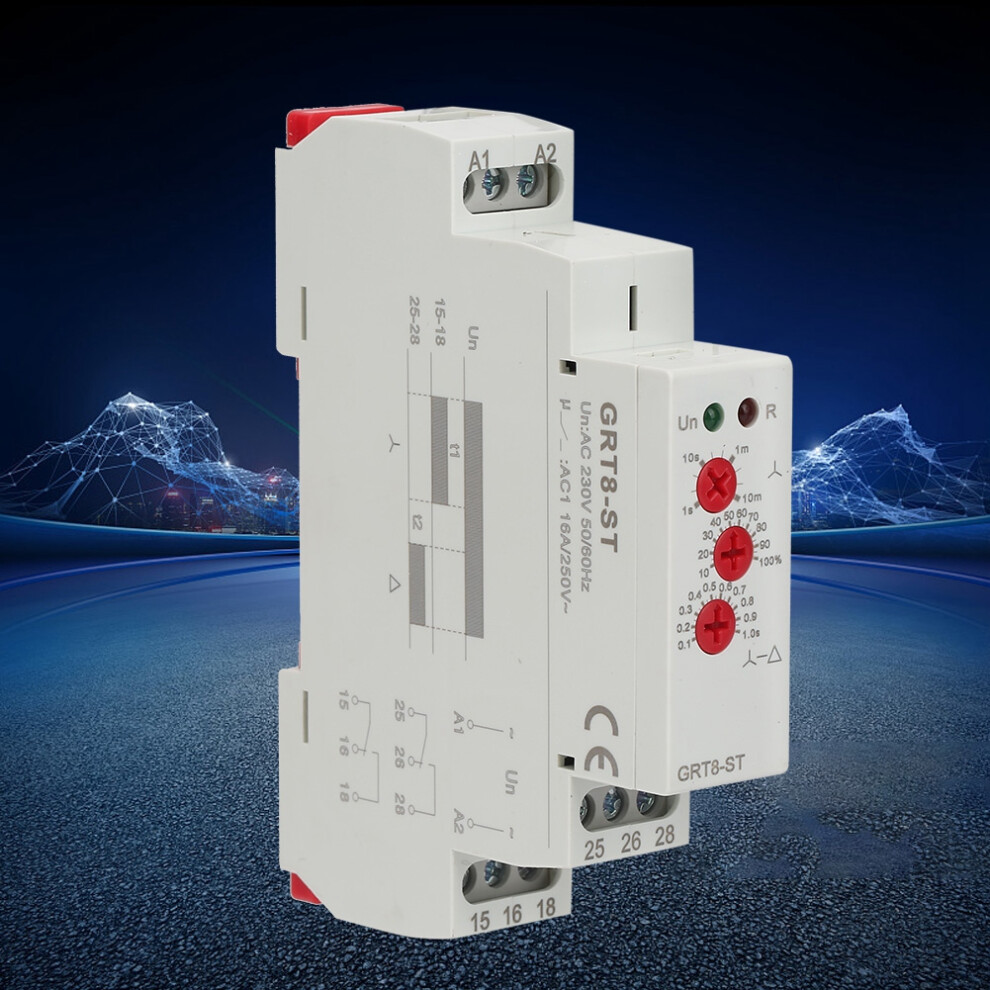

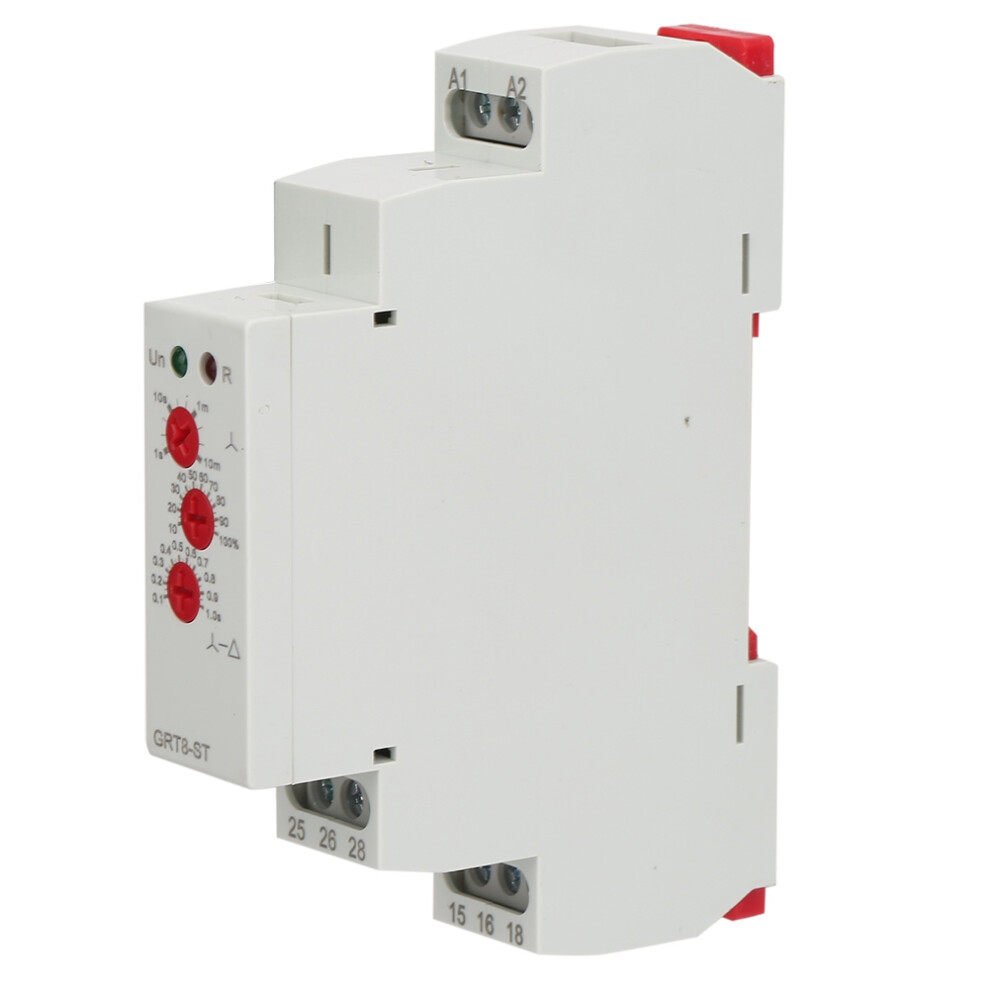

GRT8-ST Stern-Dreieck-Timer Weichstarter AC230V

GRT8-ST Stern-Dreieck-Timer Weichstarter AC230V Beschreibung

1. T1: Startverzögerungsbereich einstellbar von 0,1 s bis 10 min (Drehrad-Einstellung) 2. T2: Umschaltzeit einstellbar von 0,1 s bis 1 s (Drehrad-Einstellung) 3. Mit optionaler breiter Arbeitsspannungsspezifikation: AC/DC 12 V ~ 240 V, AC 380 V, AC 400 V, AC 415 V, AC 230 V 4. Der Betriebszustand des Relais wird durch eine LED-Anzeige angezeigt. 5. Superkompakte Bauform, nur 18 mm breit, Montage auf 35-mm-Hutschiene
Merkmale:
T1: Startverzögerungsbereich einstellbar von 0,1 s bis 10 min (Drehrad-Einstellung)
T2: Umschaltzeit einstellbar von 0,1 s bis 1 s (Drehrad-Einstellung)
Optional mit breiter Arbeitsspannungsspezifikation: AC/DC 12 V ~ 240 V, AC 380 V, AC 400 V, AC 415 V, AC 230 V
Der Betriebszustand des Relais wird durch eine LED-Anzeige angezeigt.
Superkompakte Bauform, nur 18 mm breit, Montage auf 35-mm-Hutschiene
Anwendung: Entwickelt für Stern-Dreieck-Motorstartsteuerung
Spezifikation:
Typ: AC230
Stromanschluss Klemmen A1-A2
Nennsteuerspannung: AC 230 V (50/60 Hz)
Leistungsaufnahme: AC 0,7-3 VA / DC 0,5-1,7 W
Zulässiger Spannungsschwankungsbereich: -15 %; +10 %
Spannungsanzeige: grüne LED
Startverzögerung: 0,1 s-10 min; Umschaltverzögerung: 0,1 s-1 s
Einstellmodus: Drehrad
Einstellgenauigkeit: 5 %
Wiederholgenauigkeit: 0,2 %
Temperaturbedingter Fehler: 0,05 %/C bei 20 C
Ausgang: zwei Umschaltkontakte, 16 A / AC 250 V AC
Minimale Schaltleistung: 500 mW
Relaiszustandsanzeige: rote LED
Mechanische Lebensdauer: 1 10.000.000
Elektrische Lebensdauer (Last): 1.000.000
Resetzeit: maximal 200 ms
Betriebsumgebungstemperatur: -20 C bis 55 C
Lager- und Transporttemperatur: -35 C bis 75 C
Montage: 35-mm-Hutschiene
Schutzart: IP20
Montageort: beliebig
Montagehöhe: bis 2000 m
Verunreinigungsgrad: 2
Leitungsquerschnitt: 1 2,5 mm² oder 2 1,5 mm²
Abmessungen: 90 18 64 mm / 3,5 0,7 2,5 Zoll
Erfüllt folgende Normen: GB14048.5, IEC/EN 60255-1
Gewicht: ca. 96 g / 3,4 oz
Paketinhalt:
1 Stern-Dreieck-Timer-Weichstarter
