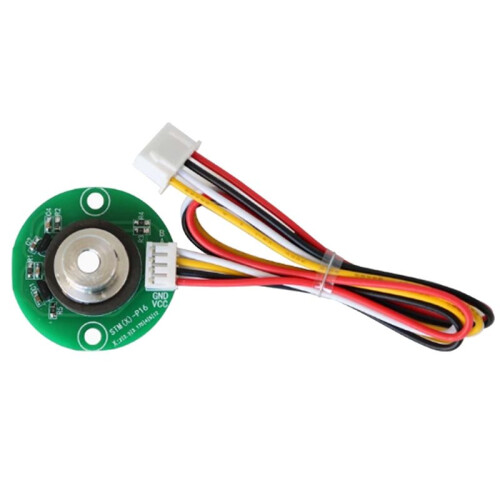

Hall-Encoder AB Phase Orthogonal STM5-P16 Drehzahlmessung Bürstenloser Schrittmotor Rotation Magnetischer Sensor

Hall-Encoder AB Phase Orthogonal STM5-P16 Drehzahlmessung Bürstenloser Schrittmotor Rotation Magnetischer Sensor Beschreibung

Der Hall-Encoder STM12-P16 ist ein leistungsstarker, kostengünstiger, zweikanaliger inkrementeller Magnet-Encoder, der sich für raue Umgebungen eignet.
Jeder Encoder enthält einen Magnetring und eine magnetempfindliche Detektionsschaltung, die ein zweikanaliges orthogonales Rechtecksignal mit einer Viertelperioden-Phasendifferenz ausgibt.

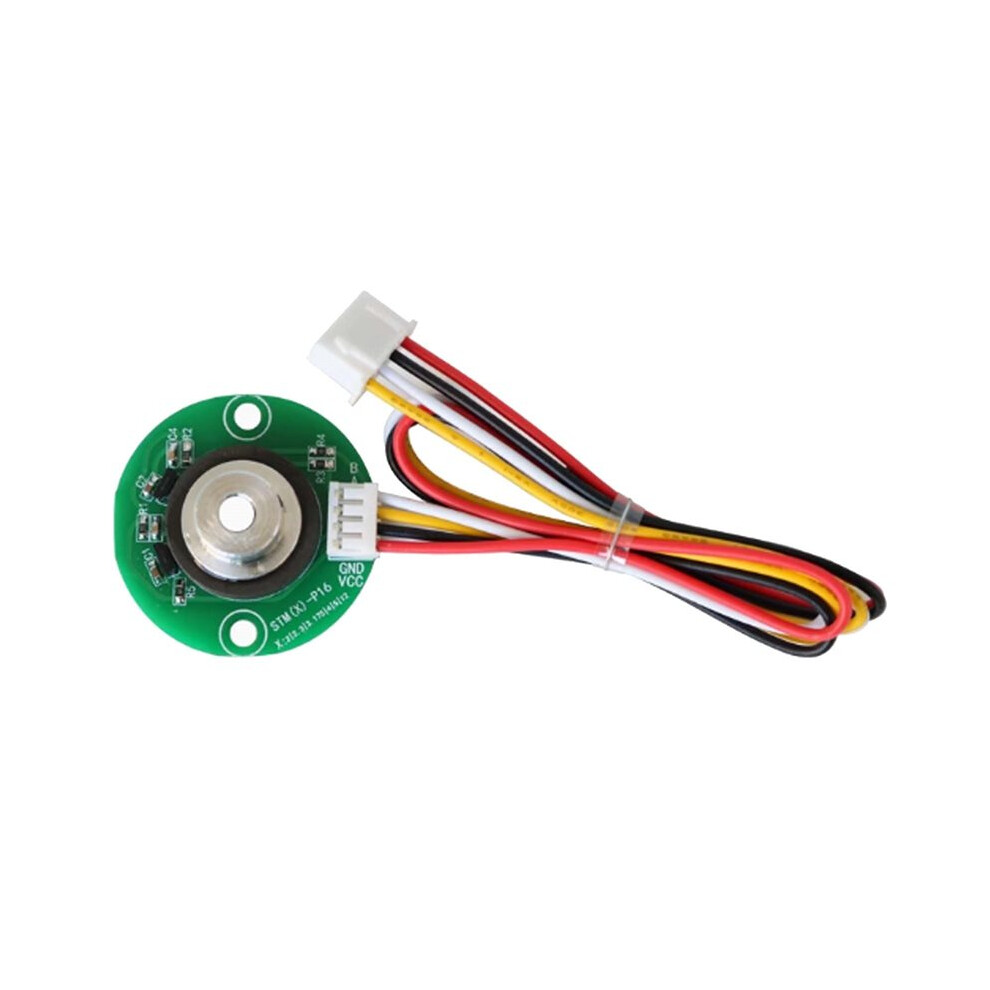

Die Leiterplatte mit dem Sensor wird durch Schweißen an die Motorendelektrode befestigt, und das Magnetgitter wird auf die Endwelle aufgesteckt.
Es zeichnet sich durch schnelle Reaktionszeit, hohe Erdbebensicherheit, große Reichweite, lange Lebensdauer und hohe Zuverlässigkeit in rauen Umgebungen aus.
Geeignet für Wellendurchmesser von 12 mm und entsprechend der Motorgehäusegröße und dem Durchmesser der Abtriebswelle konstruiert.

Der Hall-Encoder STM12-P16 arbeitet mit einer Spannung von 2,5 V bis 24 V und einer Frequenz von 20 kHz. Er bietet eine Auflösung von 16 PPR und gibt eine AB-Phasenwinkeldifferenz einer Viertelperioden-Rechteckwelle aus. Der Betriebstemperaturbereich liegt zwischen -40 C und 125 C. Er verfügt über eine 24-AWG-Leitung (XH2.54-4PIN) mit einer Leitungslänge von 260 mm (10 mm). Die maximal messbare Drehzahl beträgt 75.000 Umdrehungen pro Minute. Die Platinendicke beträgt 1,2 mm, die Abmessungen des Magnetrings sind: Außendurchmesser 18 mm x Innendurchmesser 12 mm x Dicke 4 mm. Geeignet für Kfz-Messgeräte.
Farbe: Wie abgebildet
Material: Kunststoff + Metall

Packungsinhalt:
1 * Modul
