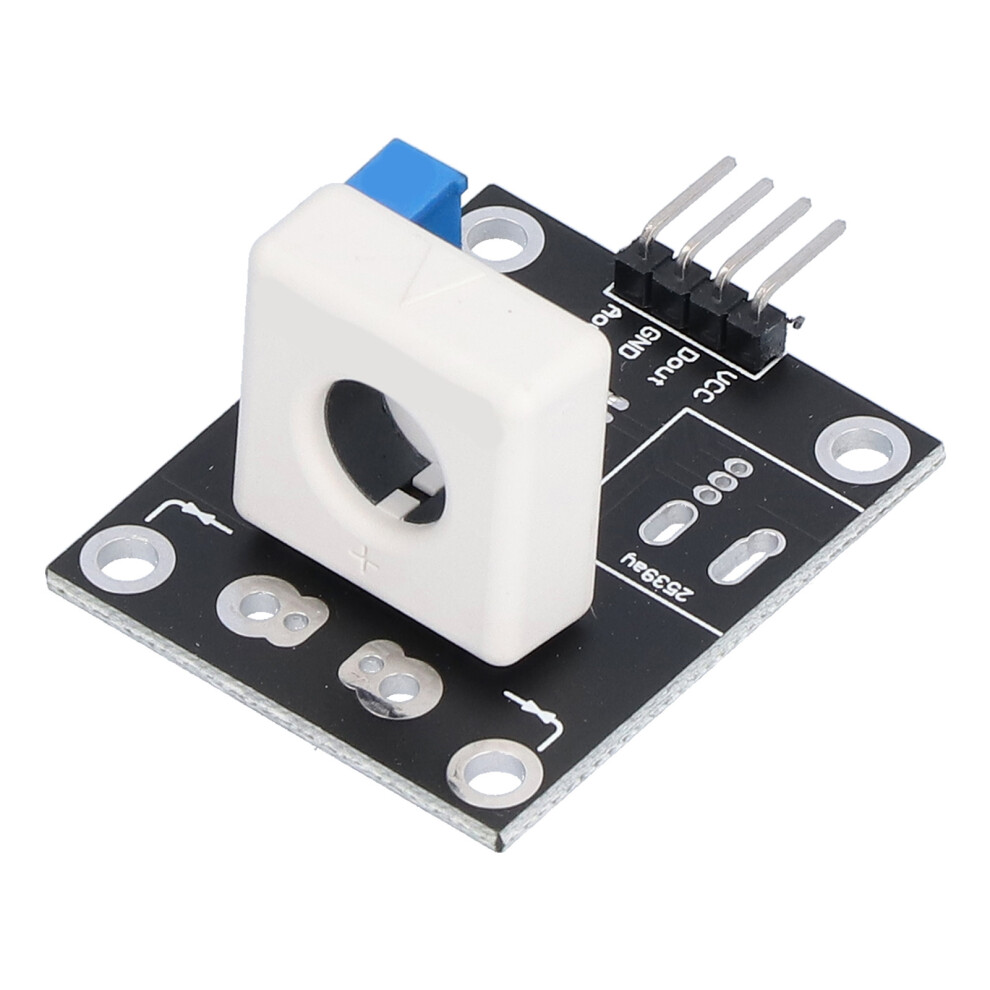

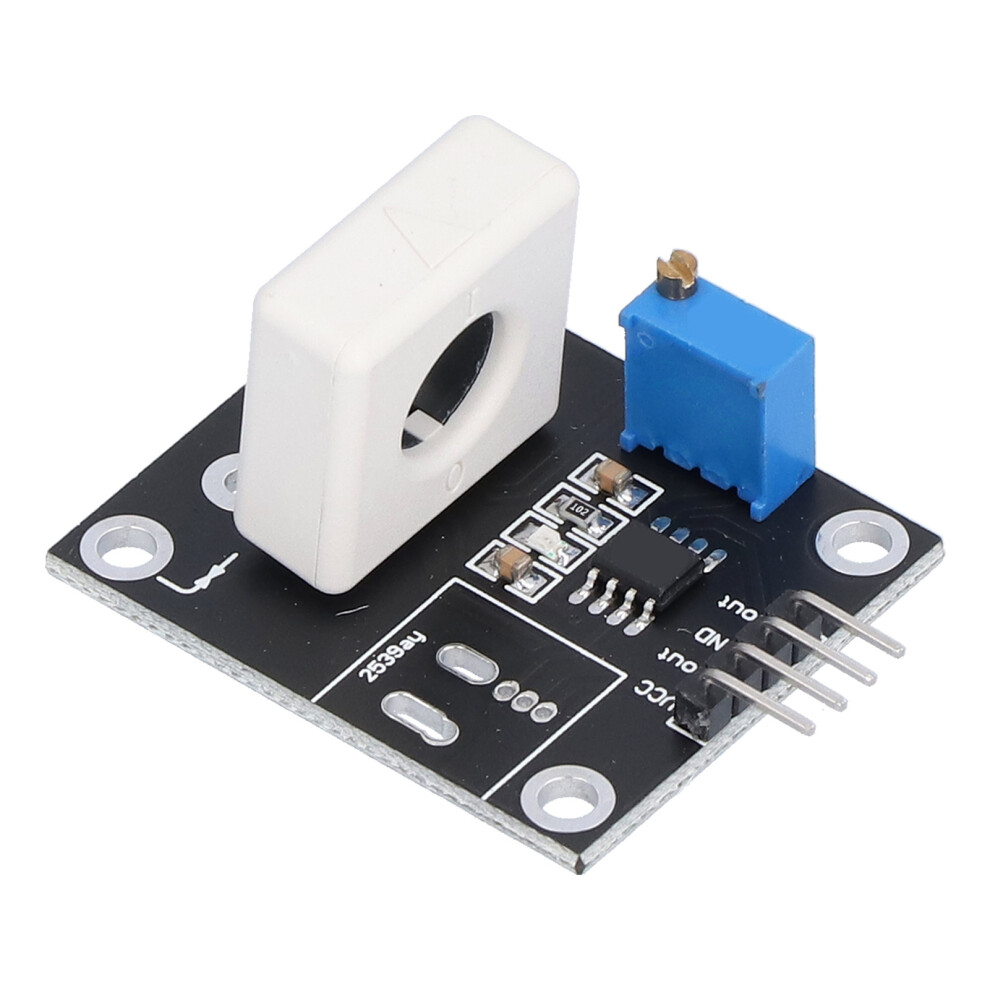

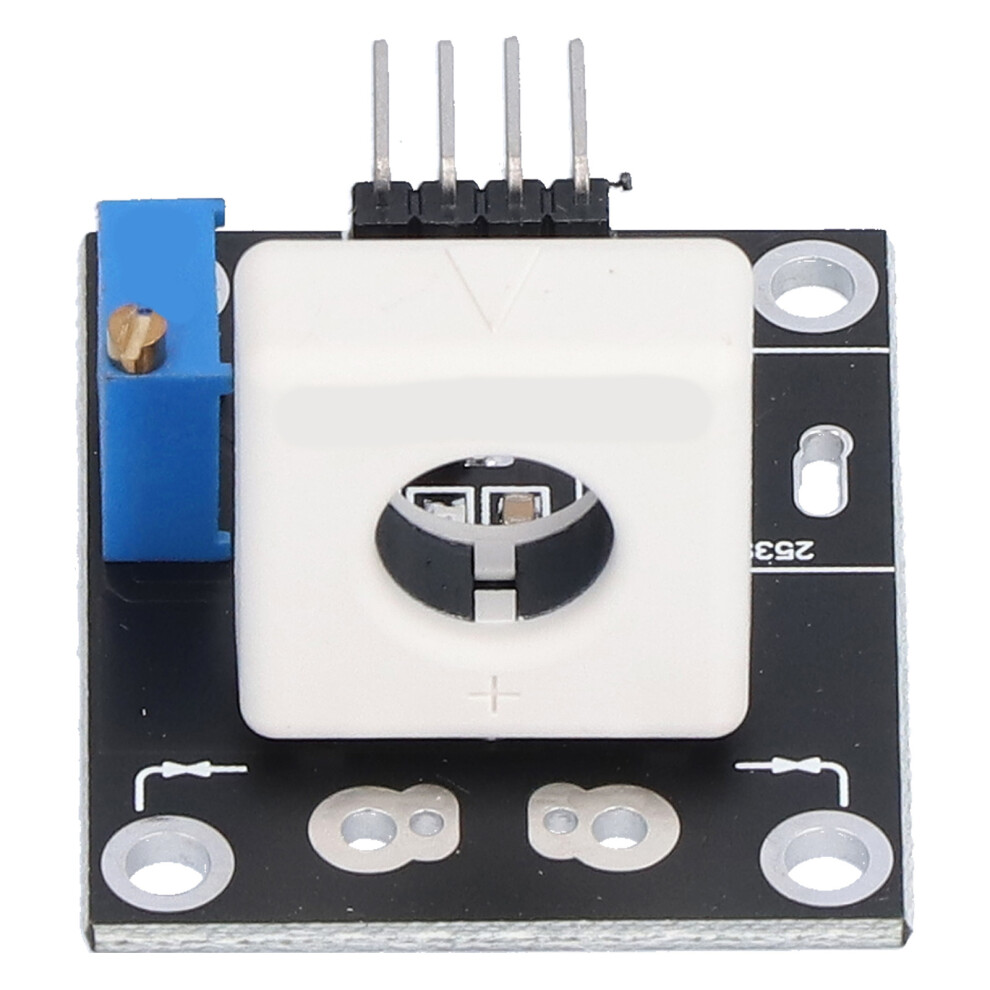

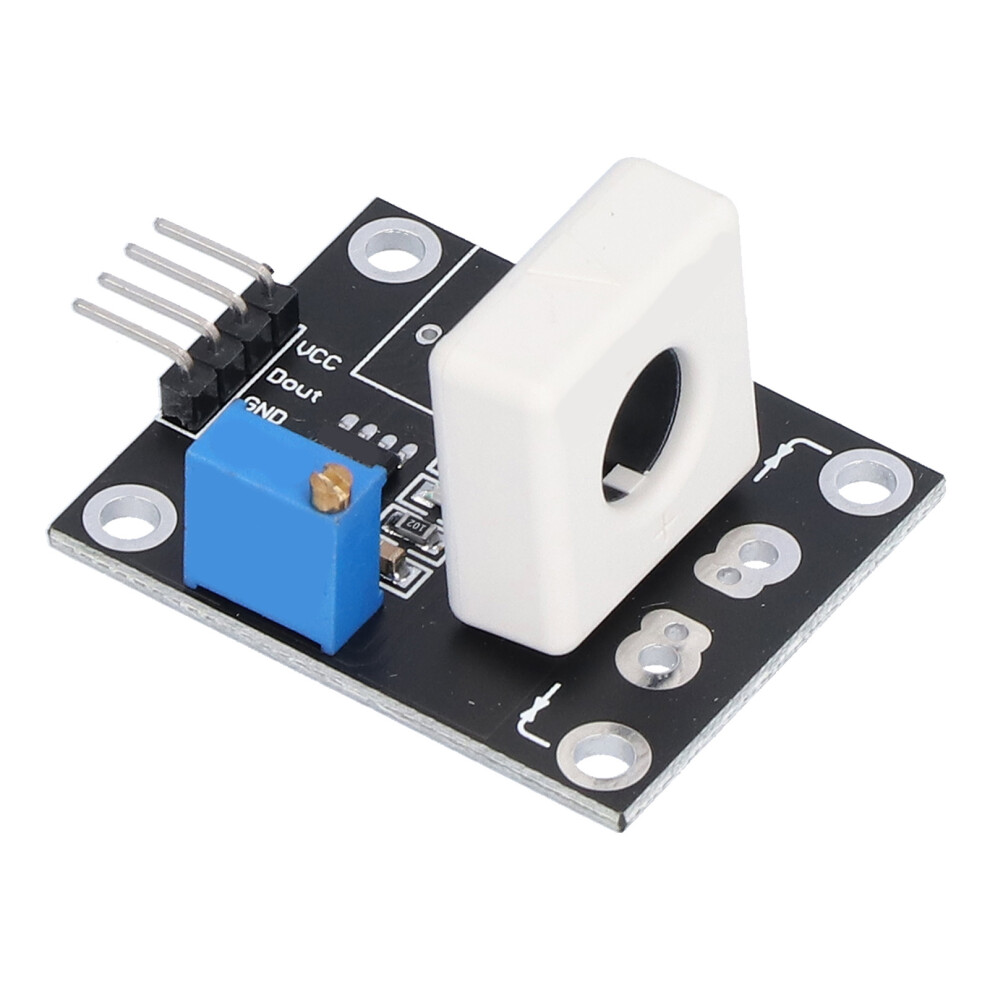

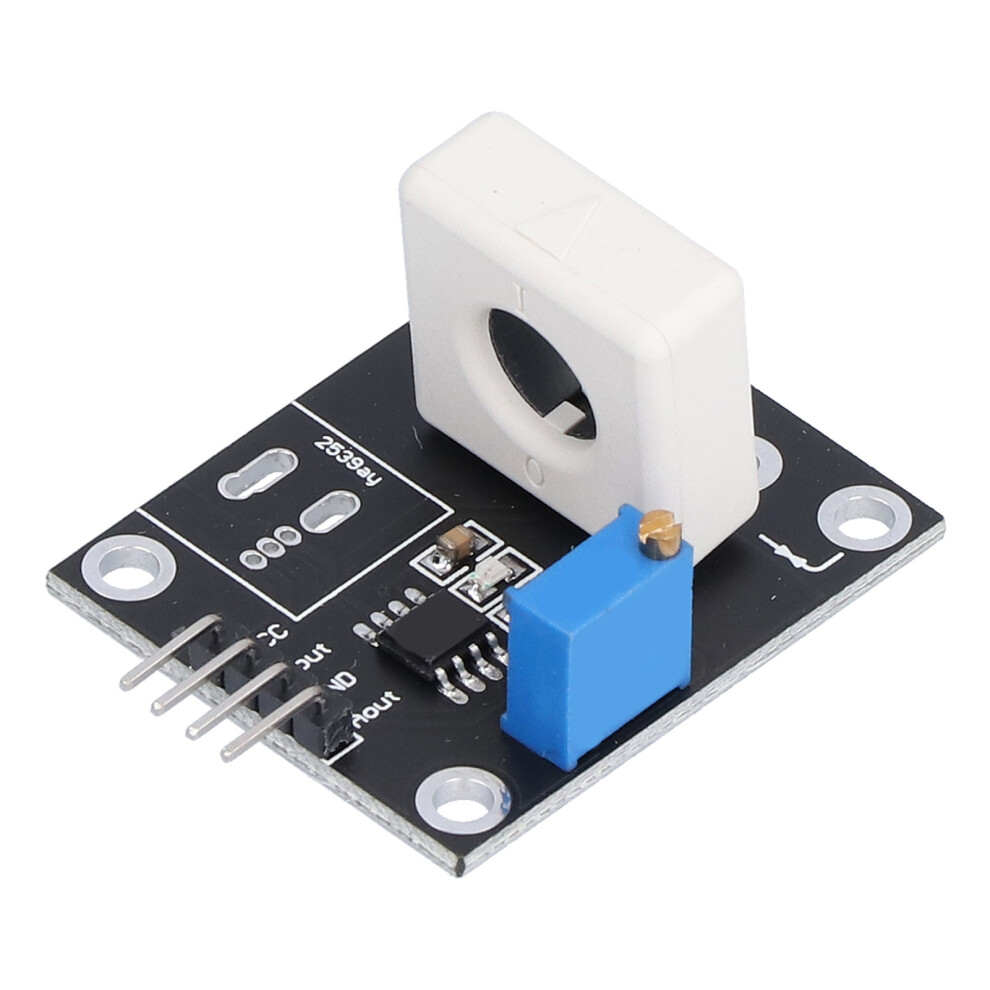

Hall-Stromsensor Modul Einstellbar Überstromerkennung

Hall-Stromsensor Modul Einstellbar Überstromerkennung Beschreibung

1. Der Einstellpunkt für das Überstromsignal ist verstellbar, und die Einstellauflösung beträgt 1,5 A. 2. Der Hall-Stromsensor erkennt einen 35-A-Kurzschluss, und das Überstromschutzmodul verfügt über Befestigungslöcher, was die Installation der Firmware erleichtert. 3. Die Umwandlung des abgetasteten Stroms in ein analoges Ausgangssignal kann an einen ADC angeschlossen werden; das TTL-Pegelsignal kann an einen MCU-I/O-Port zur Steuerung angeschlossen werden. 4. Die Ausgangssignale des Hall-Stromsensor-Moduls sind jeweils analoge Signale und Pegelsignale. 5. Geeignet für die Überstromerkennung bei intelligenten Fahrzeugmotoren, die Erkennung des Blockierstroms zum Schutz vor Rotorblockierung, die Erkennung zum Kurzschlussschutz, was die Weiterentwicklung erleichtert.
Artikeltyp: Hall-Stromsensor-Modul
Länge: Ca. 37 mm / 1,4 Zoll
Breite: Ca. 31 mm / 1,2 Zoll
Höhe: Ca. 16,5 mm / 0,6 Zoll
Hauptchip: Operationsverstärker LM393, WCS1800
Betriebsspannung: DC 5 V
Eigenschaften:
Mit Signal-Ausgangsanzeige
Breiter Stromerkennungsbereich: DC 35 A, AC: 25 A
Die Stromerkennungsaflösung beträgt 60 mV/A
Indikation des Überstromsignals
Der Übergangspunkt der Überstromsignaleinstellung ist verstellbar, und die Einstellauflösung beträgt 1,5 A
Mit Befestigungslöchern, was die Installation der Firmware erleichtert
Die Umwandlung des abgetasteten Stroms in ein analoges Ausgangssignal kann an einen ADC angeschlossen werden; das TTL-Pegelsignal kann an einen MCU-I/O-Port zur Steuerung angeschlossen werden
Das Ausgangssignal ist: analoges Signal und Pegelsignal
Anwendung: Überstromerkennung bei intelligenten Fahrzeugmotoren, Erkennung des Blockierstroms zum Schutz vor Rotorblockierung, Erkennung zum Kurzschlussschutz, Demonstrationslehre und Experimente sowie weitere Szenarien, was die Weiterentwicklung erleichtert
1 x Schutzmodul```
