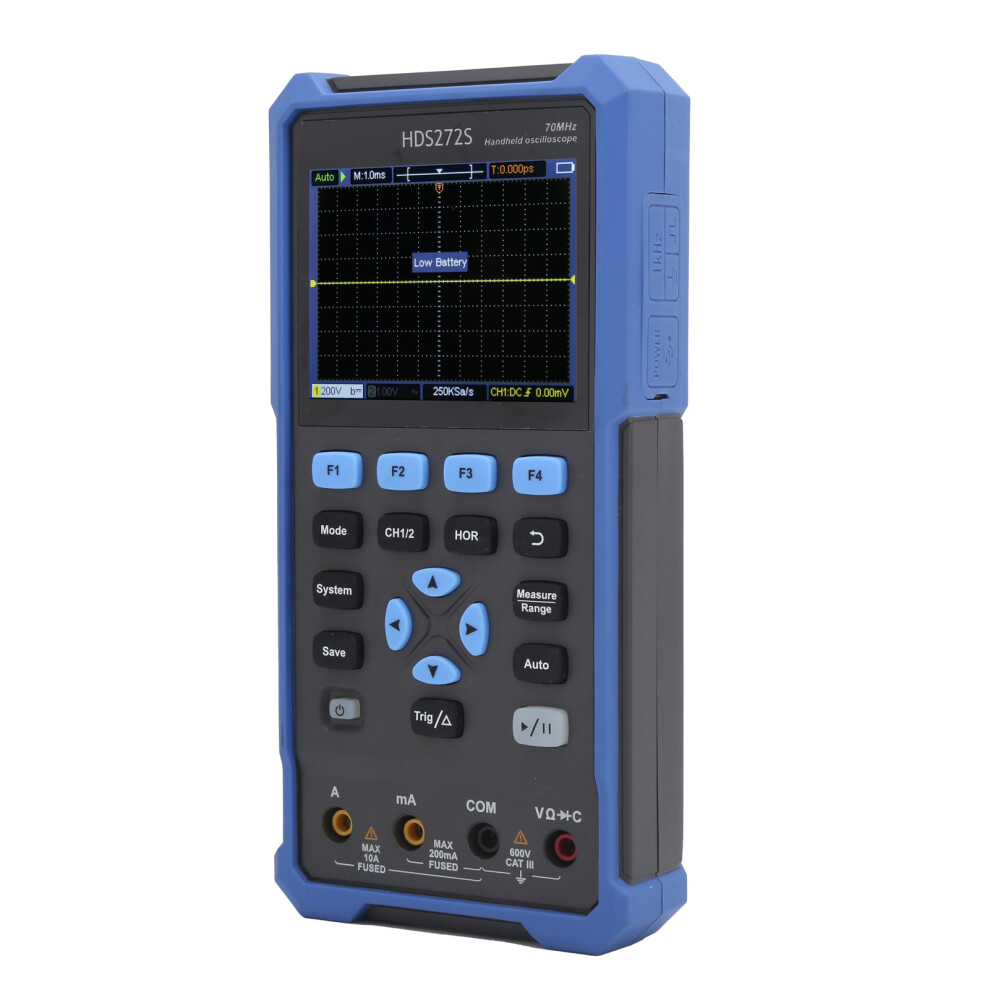

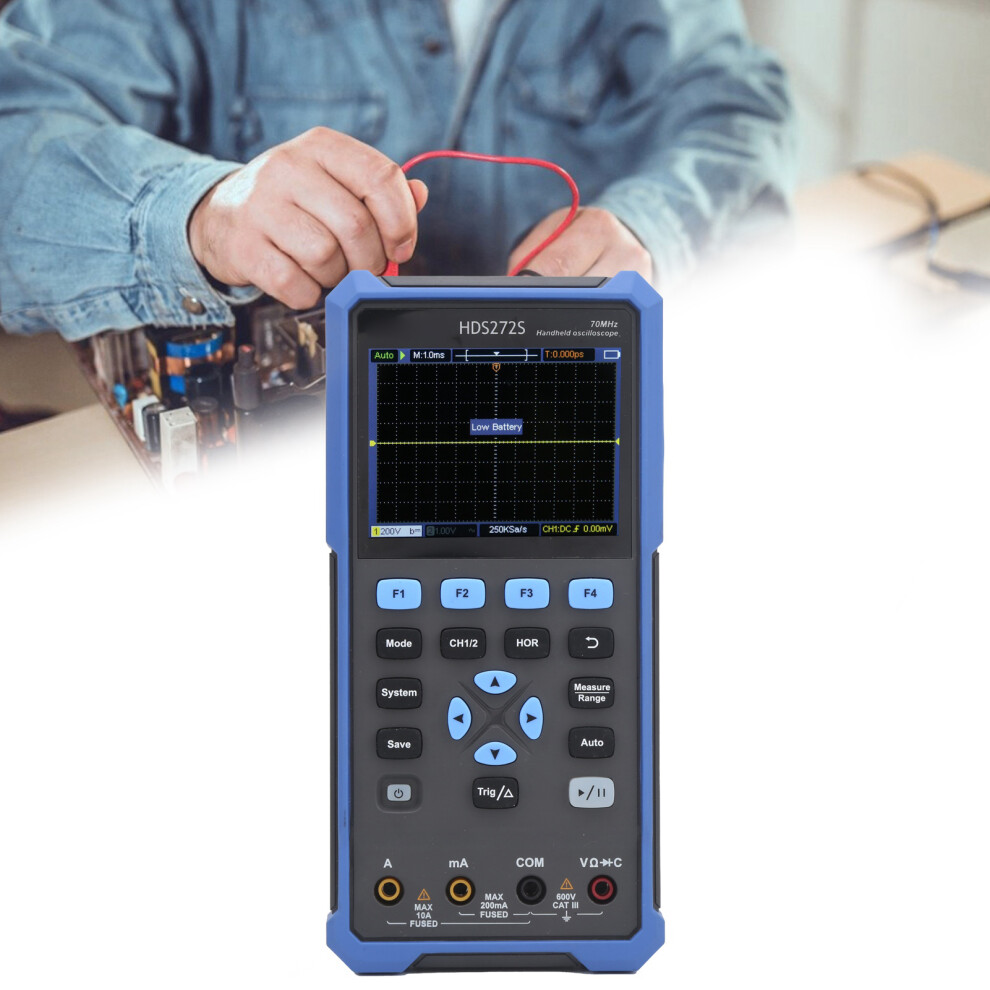

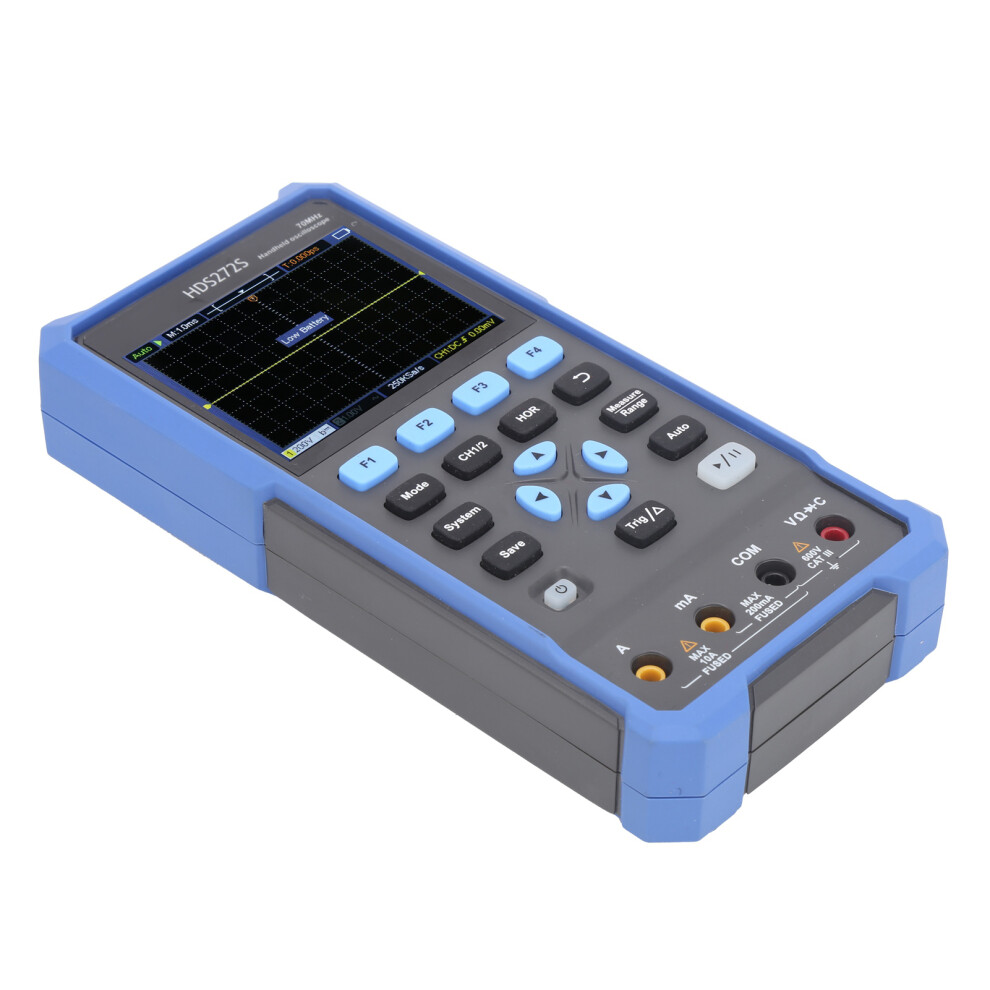

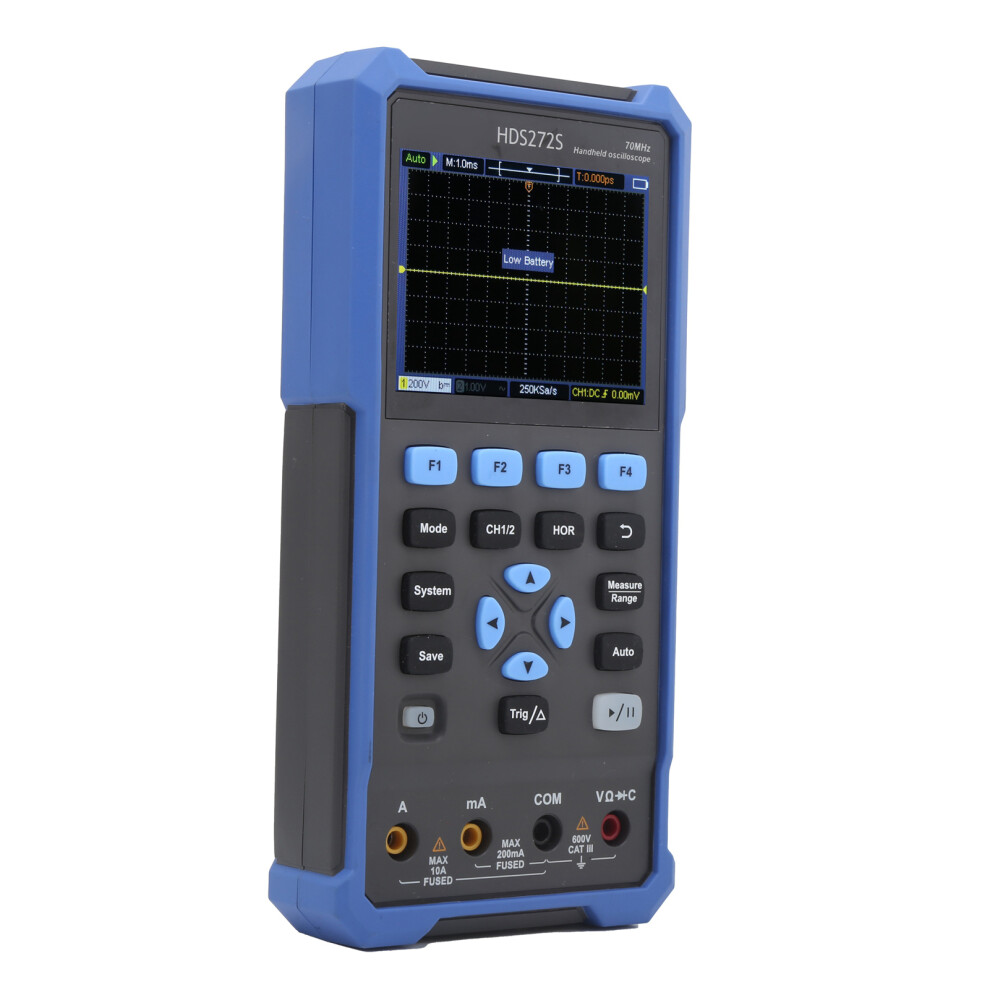

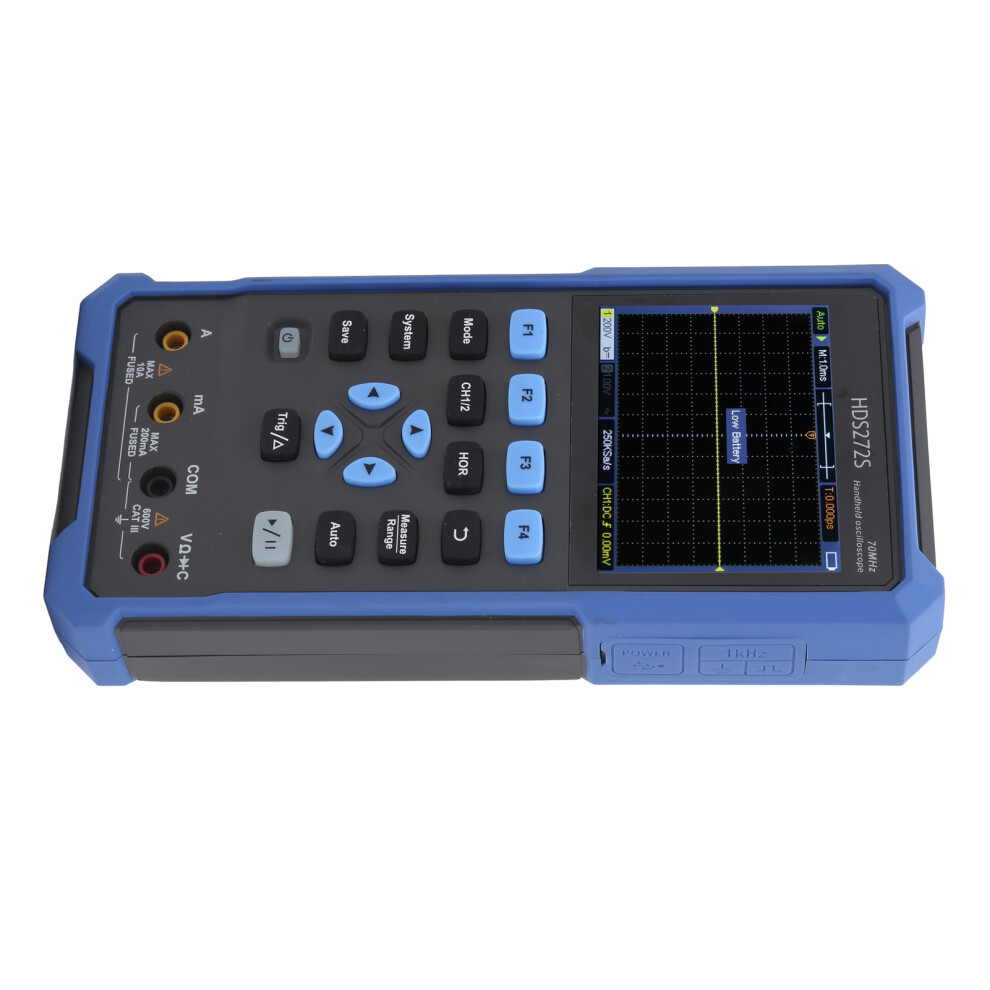

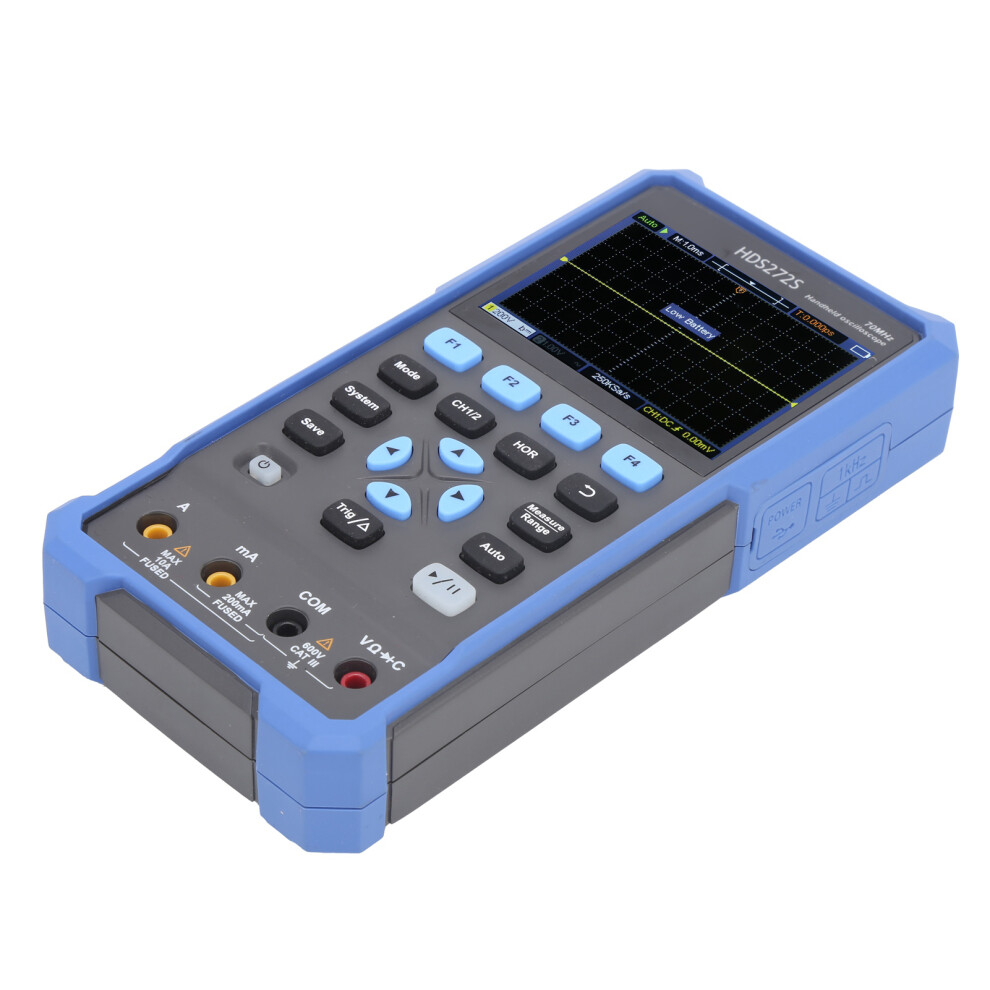

HDS272S Handheld 70MHz Oszilloskop Multiumeter

HDS272S Handheld 70MHz Oszilloskop Multiumeter Beschreibung

HDS272S Handheld 70MHz Oszilloskop Multiumeter Signal Quelle Wellenform Generator

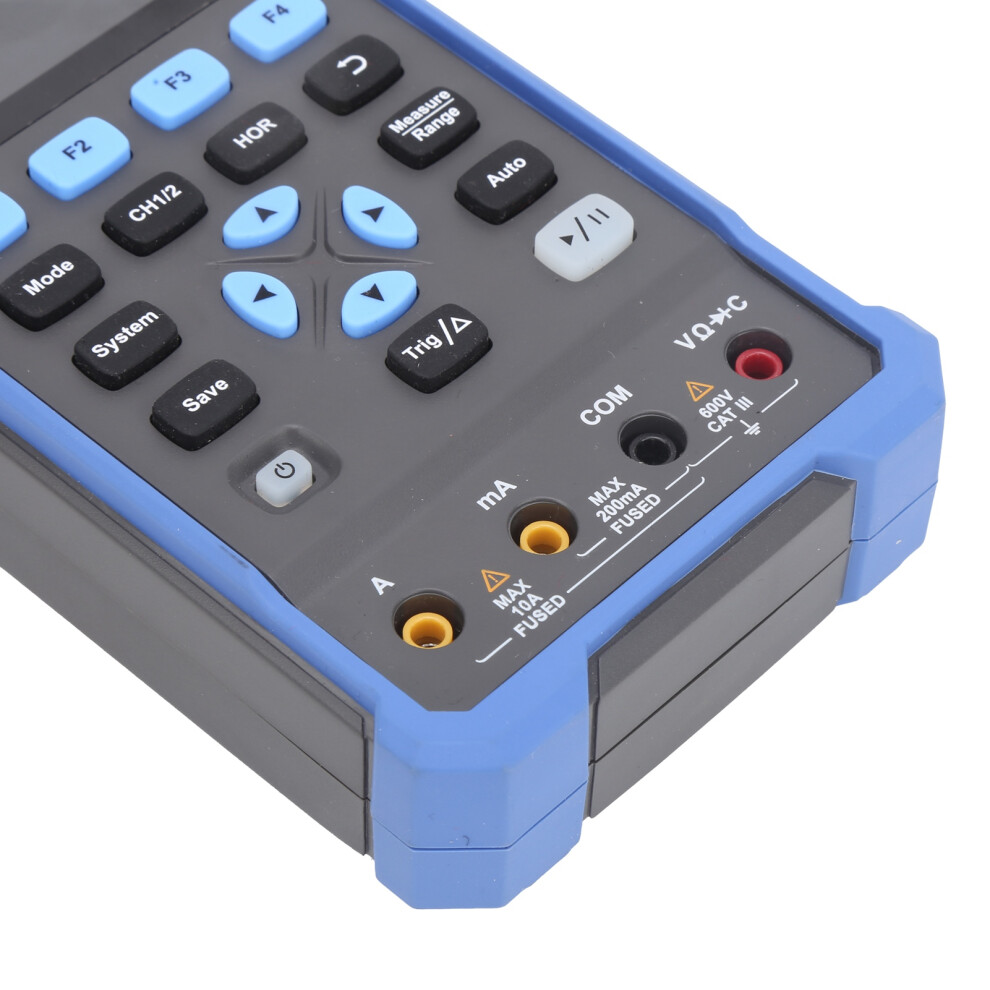

1. Oszilloskop + Multimeter + Signalquellen-Wellenformgenerator, Multifunktion in einem, geeignet für den Außenbereich. 2. Das Oszilloskop hat eine Bandbreite von 70 MHz, eine Abtastrate von 250 MS/s, eine Speichertiefe von 8 K und eine Wellenform-Aktualisierungsrate von bis zu 10.000 wfrms/s und unterstützt automatische Messungen. 3. 4 1/2-stelliges Multimeter, unterstützt Standardspannung, Strom, Widerstand, Kapazität, Diode, Durchgangsprüfung. 4. Die Signalquelle verwendet eine Ausgangsfrequenz von 25 MHz, eine Abtastrate von 125 MS/s, eine vertikale Auflösung von 14 Bit und unterstützt 1 MΩ und 50 Ω Ausgang. 5. Standard-USB-TYPE-C-Schnittstelle, unterstützt das Laden per Powerbank und die Kommunikation mit dem Hostcomputer, 3,5-Zoll-LCD-Display.

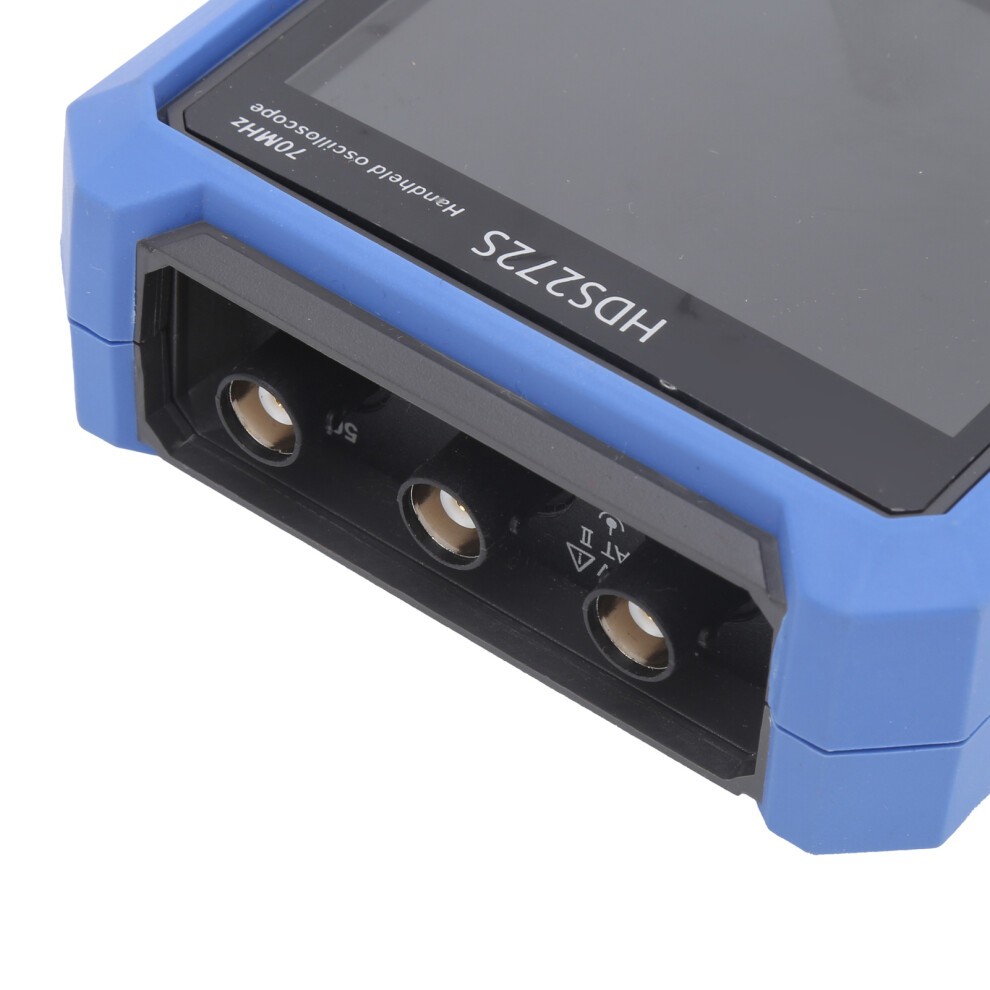

Artikeltyp: Handoszilloskop Material: ABS Farbe: Wie im Bild gezeigt Leistungsparameter des Oszilloskops: Modell HDS272S Bandbreite 70 MHz Kanal: Zweikanal + Einkanal-Signalquelle Echtzeit-Abtastrate: 250 MSa/s (Einkanal), 125 MSa/s (Zweikanal) Abtastmodus: Normal, Spitzenabtastung Speichertiefe: 8 K Anzeige: 3,5 Zoll LCD Wellenform-Aktualisierungsrate: 10000 wfrms/s Eingangskopplung: DC, AC, Erdung Eingangswiderstand: 1 MΩ2 %, parallel zu 16 pF10 pF Sondendämpfungskoeffizient: 1X, 10X, 100X, 1000X Maximale Eingangsspannung: 400 V (DC+AC-Spitzenwert, 1 MΩ Eingangsimpedanz) (10:1 Tastkopfdämpfung) Bandbreitenbegrenzung 20 MHz Zeitbasisbereich 5 ns/div~500 s/div, Schrittweite 1~2~5 System Vertikale Empfindlichkeit 10 mV/div~10 V/div Vertikale Auflösung 8 Bit Niederfrequenzgang (-3 dB) 10 Hz bei BNC Anstiegszeit (typisch bei BNC) 5 ns Triggertyp Flankentrigger Triggermethode Automatisch, normal, einzeln Triggerpegel 4 Skalenteile von der Anzeigemitte Automatische Messung von Frequenz, Periode, Amplitude, Maximum, Minimum, Durchschnitt, Spitze-Spitze Cursormessung: Spannungsdifferenz zwischen Cursorn ( V), Zeitdifferenz zwischen Cursorn ( T) Kommunikationsschnittstelle: USB TYP C Stromversorgung Polymer 18650 x 2 4400 mAh (eingebauter Akku) Leistungsparameter des Multimeters: Digitalanzeige 4½ (Maximale Anzeige 20000) Messung von Spannung, Strom, Widerstand, Kapazität, Diode, Ein-Aus Eingangswiderstand 10 MΩ Diode 0-2 V Funktionsname Bereich Genauigkeit Gleichspannung 200,00 mV (0,5 % + 5 Digits) 2,0000 V/20,000 V/200,00 V (0,3 % + 3 Digits) 1000,0 V (0,5 % + 2 Digits) Wechselspannung 200,00 mV/2,0000 V/20,000 V/200,00 V (0,8 % + 5 dig) 750,00 V (1 % + 5 dig) Gleichstrom 20,000 mA/200,00 mA (1 % + 5 dig) 10,000 A (2,5 % + 2 dig) Wechselstrom 20,000 mA/200,00 mA (1 % + 5 dig) 10,000 A (2,8 % + 5 dig) Widerstand (Ω) 200,00 Ω/2,0000 kΩ/20,000 kΩ/200,00 kΩ/2,0000 MΩ (0,8 % + 3 dig) 20,000 MΩ (1 % + 3 Digit) 100,00 MΩ (3 % + 3 Digit) Kapazität (F) 20,000 nF/200,00 nF/2,0000 μF/20,000 μF/200,00 μF/2,0000 mF (3,0 % + 10 Digit) Frequenzgang (Hz) (40 - 1000) Hz Leistungsparameter der Signalquelle: Wellenform-Ausgangsfrequenz Sinuswelle 0,1 Hz - 25 MHz Rechteckwelle 0,1 Hz - 5 MHz Sägezahnwelle 0,1 Hz - 1 MHz Beliebige Welle 0,1 Hz - 5 MHz Abtastrate 125 MS/s Kanal 1 Ausgangsamplitude 20 mVpp - 5 Vpp (hoher Widerstand), 10 mVpp - 2,5 Vpp (50 Ω) Wellenlänge 8 K Vertikale Auflösung 14 Bit Ausgangsimpedanz 50 Ω Verwendung 1: Nehmen Sie das Produkt und halten Sie die Einschalttaste 2 Sekunden lang gedrückt, um es einzuschalten. 2: Schließen Sie die Sonde an das Oszilloskop an. 3: Passen Sie zunächst einige Parameter des Oszilloskops an (genau an das Messobjekt anpassen). 4: Messung.

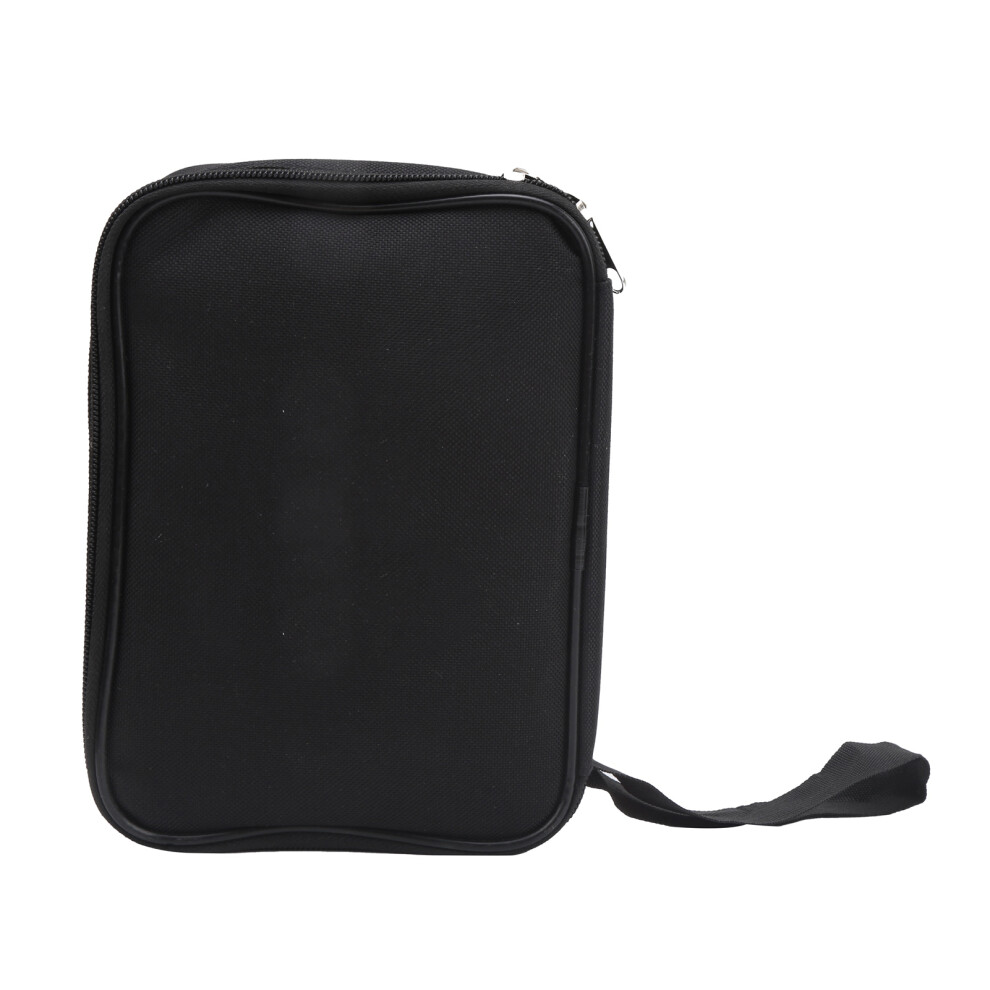

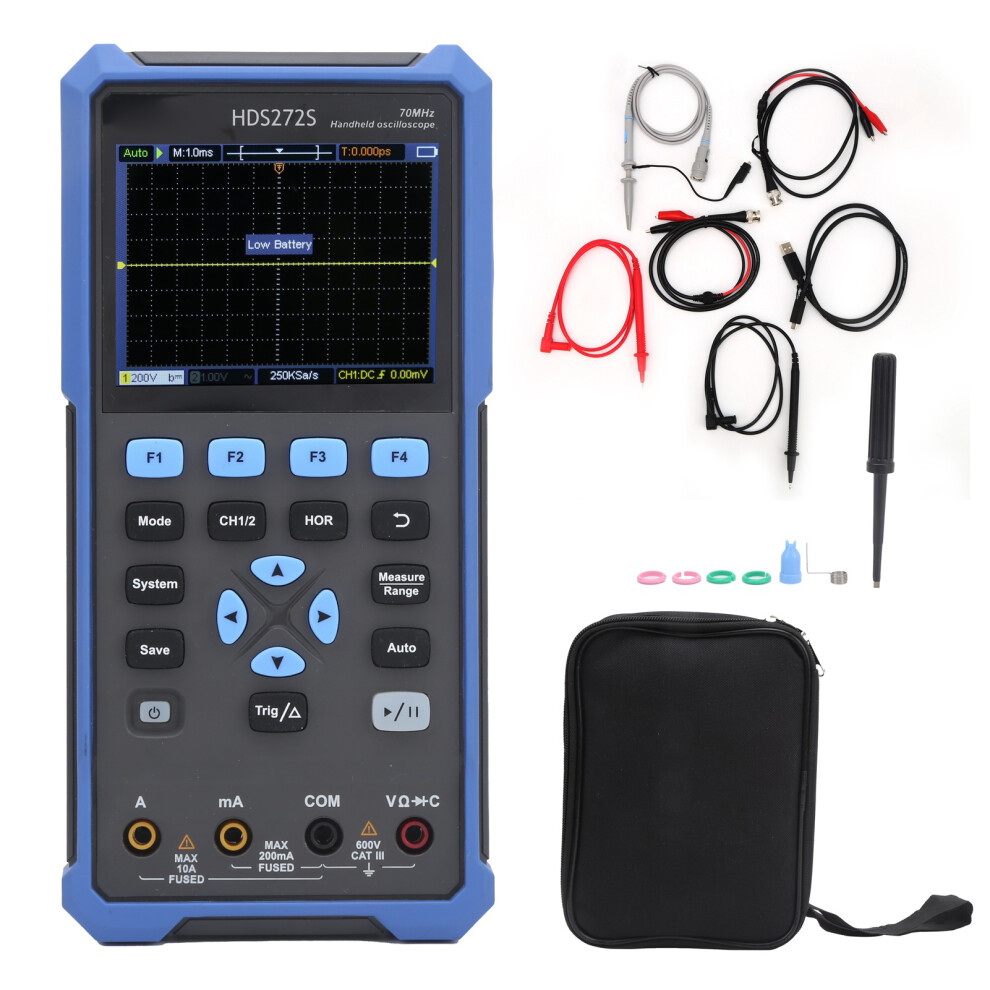

x Handoszilloskop, 2 x BNC auf Krokodilklemme, 1 x USB-Typ-C-Kabel, 2 x Messleitungen, 1 x Prüfstift, 1 x Tasche, 1 x Kalibrierstift, 4 x Kunststoffringe, 1 x Kunststoffabdeckung, 1 x Hohleisennadel, 1 x Bedienungsanleitung
