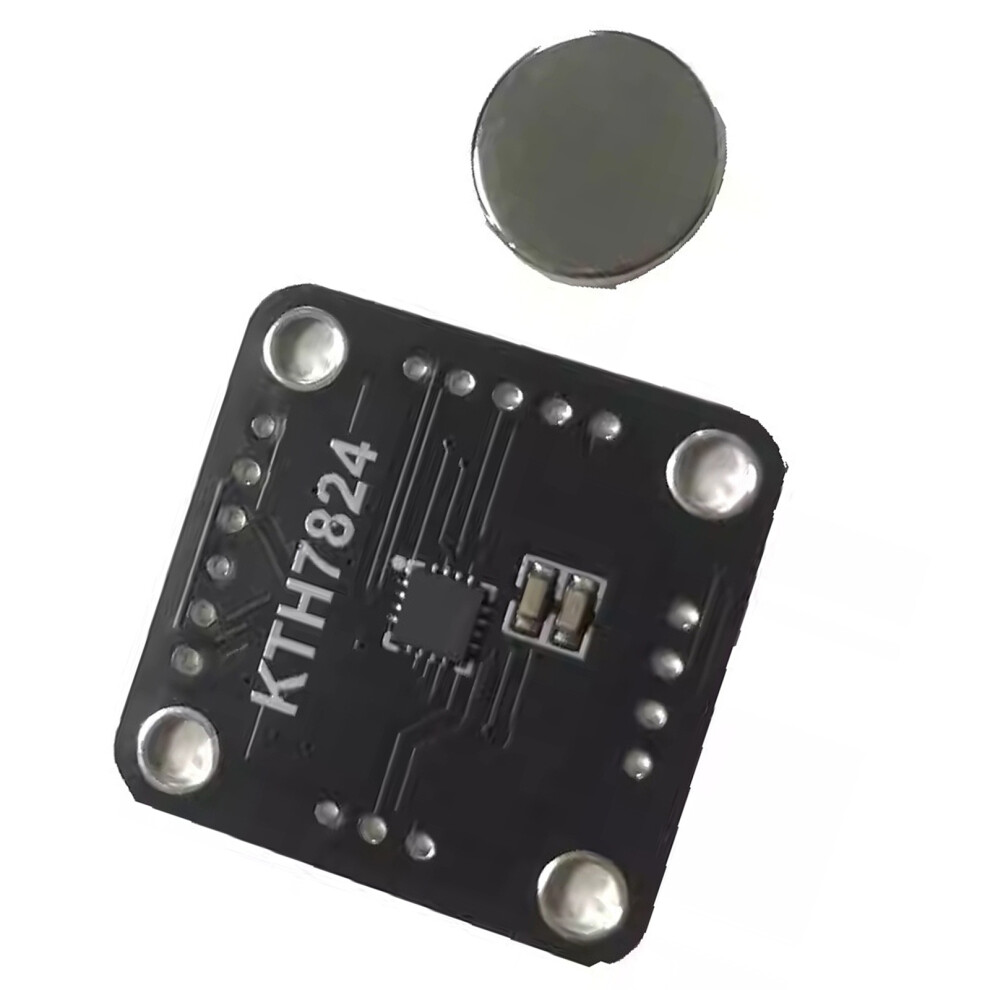

Hochpräzises magnetisches Encodermodul für Winkelmesssensoren

Hochpräzises magnetisches Encodermodul für Winkelmesssensoren Beschreibung

Eigenschaften:
Hochpräzise Messung: Die magnetische Kodierung KTH7824 bietet eine hochauflösende 14-Bit-Winkelmessung mit einem INL-Fehler von 0,35 und gewährleistet so genaue Rückmeldungen für Robotik- und industrielle Automatisierungsanwendungen.
Fortschrittliche Magnetsensorik: Durch den Einsatz der kontaktlosen Magnetinduktionstechnologie wird der mechanische Verschleiß reduziert und die Nutzung verlängert, während gleichzeitig die Zuverlässigkeit in rauen Umgebungen erhalten bleibt.
Kompatibilität mit doppelten Spannungen: Unterstützt sowohl DC3,3-V- als auch 5-V-Eingänge für eine nahtlose Integration in verschiedene Systeme, ideal für intelligente Heimgeräte und Servomotorsteuerungen.
Kompakt und schnell reagierend: Verfügt über ein leichtes Design (8 g) mit einer Datenaktualisierungsgeschwindigkeit von 1 μs, was eine Bewegungserkennung in Echtzeit und eine platzsparende Installation ermöglicht.
Industrielle Haltbarkeit: Hergestellt aus Leiterplatten und Metall für robuste Anti-Interferenz-Leistungen, geeignet für die präzise Positionierung in Robotern und automatisierten Maschinen.

Spezifikationen:
Komponente: PCB, Metall
Größe: ca. 22,5 x 22,5 mm
Arbeitsspannungen: DC3,3 V/5 V
Ausgabe absoluter Winkel: 16 Bit
Winkelausgabe: 14bit
Datenaktualisierungszeit: 1us
Betriebstemperatur -40~125
INL-Fehler: 0,35
Anwendbare Szenarien: Roboterpositionierung, Automatisierungssteuerung, intelligentes Zuhause;

Das Paket beinhaltet:
1 Stück magnetisches Kodierungsmodul

Hinweis:
Bitte erlauben Sie 1-3 cm Fehler aufgrund der manuellen Messung.
Aufgrund der Unterschiede zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Artikelfarbe wider.
