ICESugar-Nano FPGA-Entwicklungsboard Open Source RISC-V ICE40LP1k Standard PMOD-Anschluss integrierter ICELink-Debugger

ICESugar-Nano FPGA-Entwicklungsboard Open Source RISC-V ICE40LP1k Standard PMOD-Anschluss integrierter ICELink-Debugger Beschreibung

Merkmale:
iCE40LP1k Hauptchip, 1280 LUT, 8 KB, PLL
Integrierter iCELink-Debugger mit Drag-and-Drop-Programmierung und serieller CDC-Schnittstelle

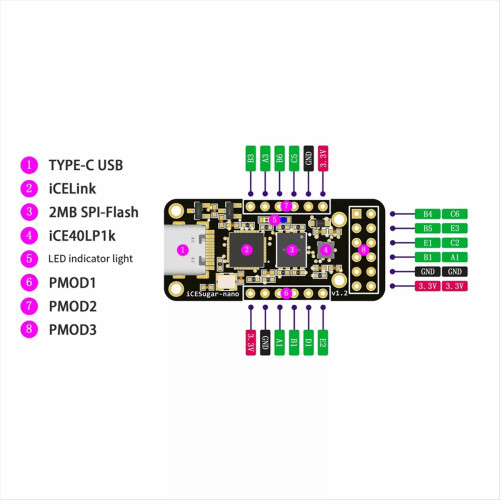

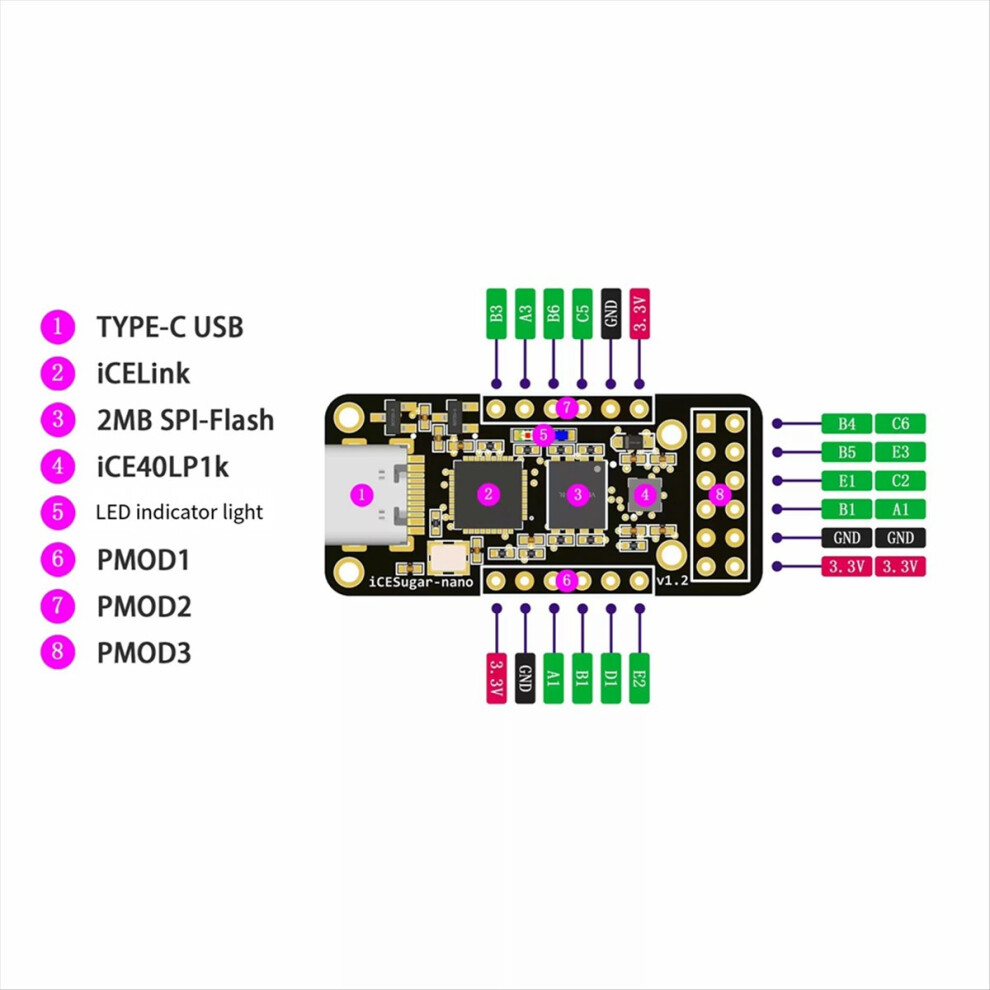

14 nutzbare I/Os über einen 2 x 6-Pin-PMOD-Anschluss und zwei 1 x 6-Pin-PMOD-Anschlüsse
Vollständige Nutzung der Open-Source-Toolchain für die Entwicklung

Einführung

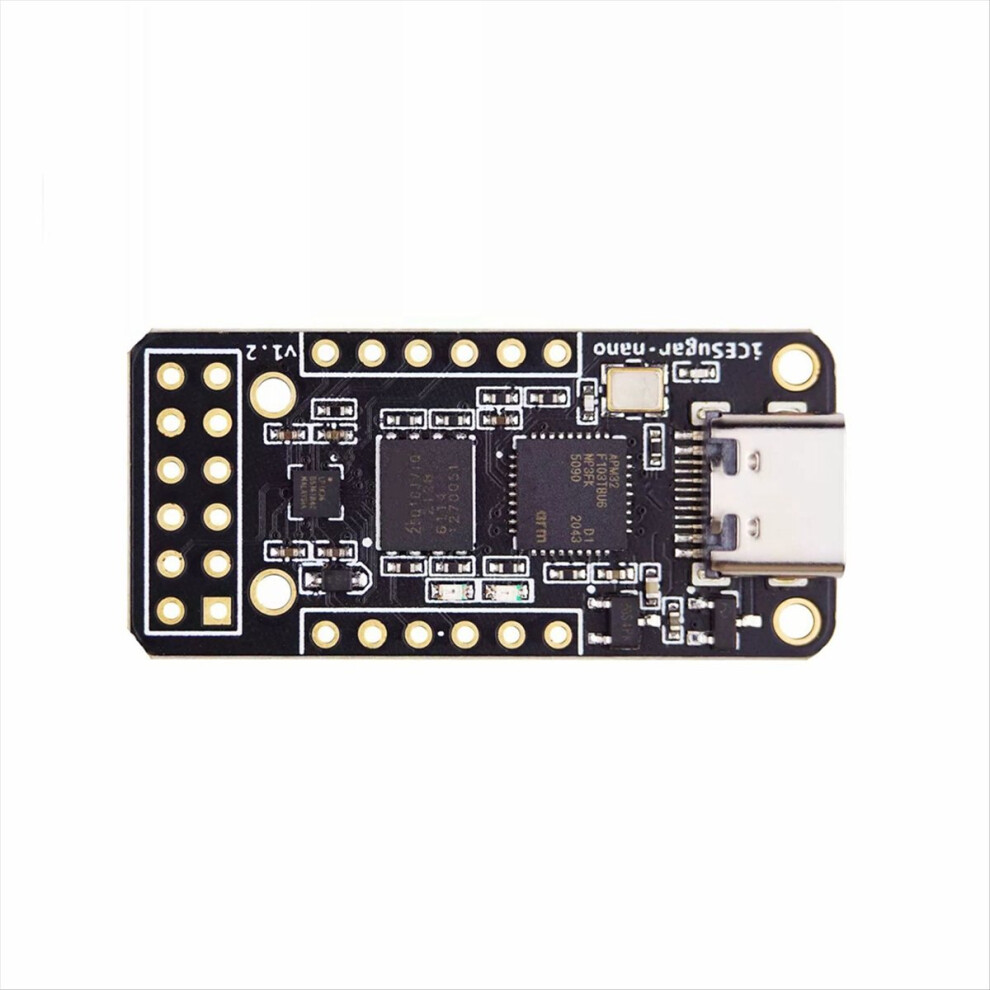

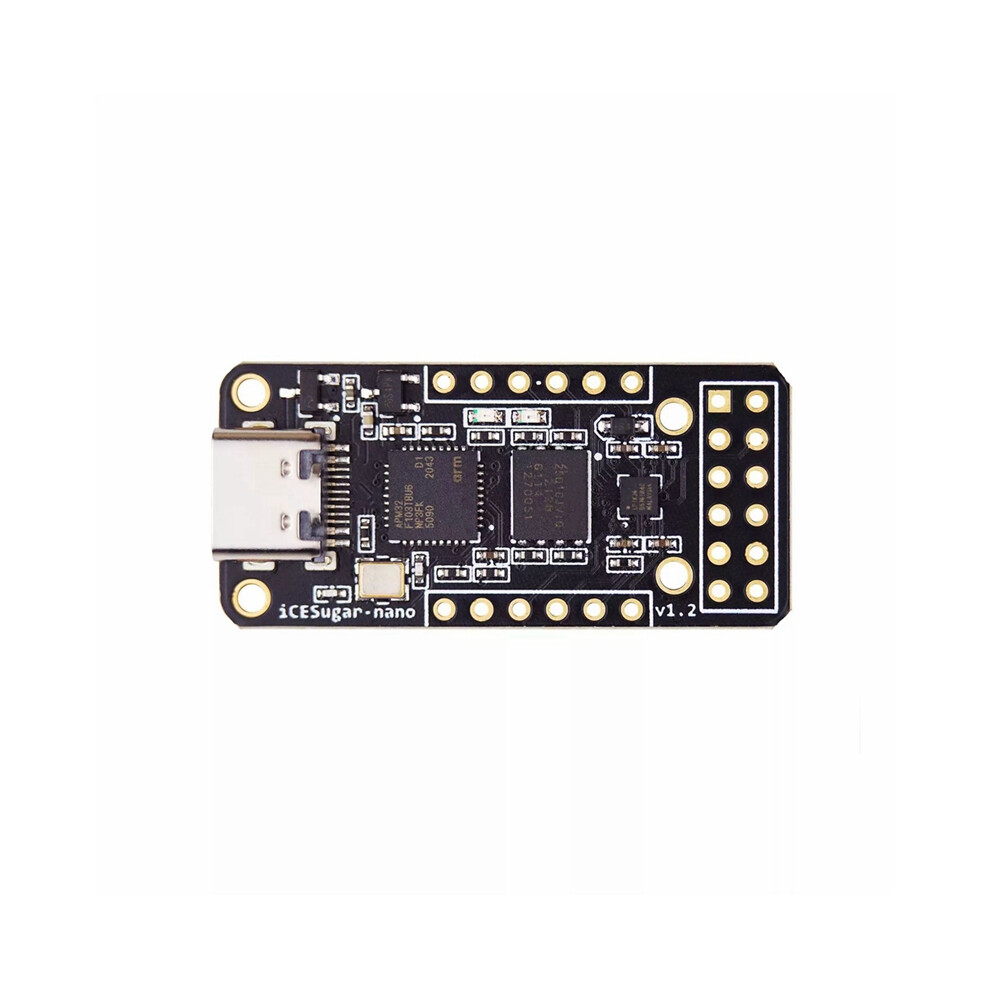

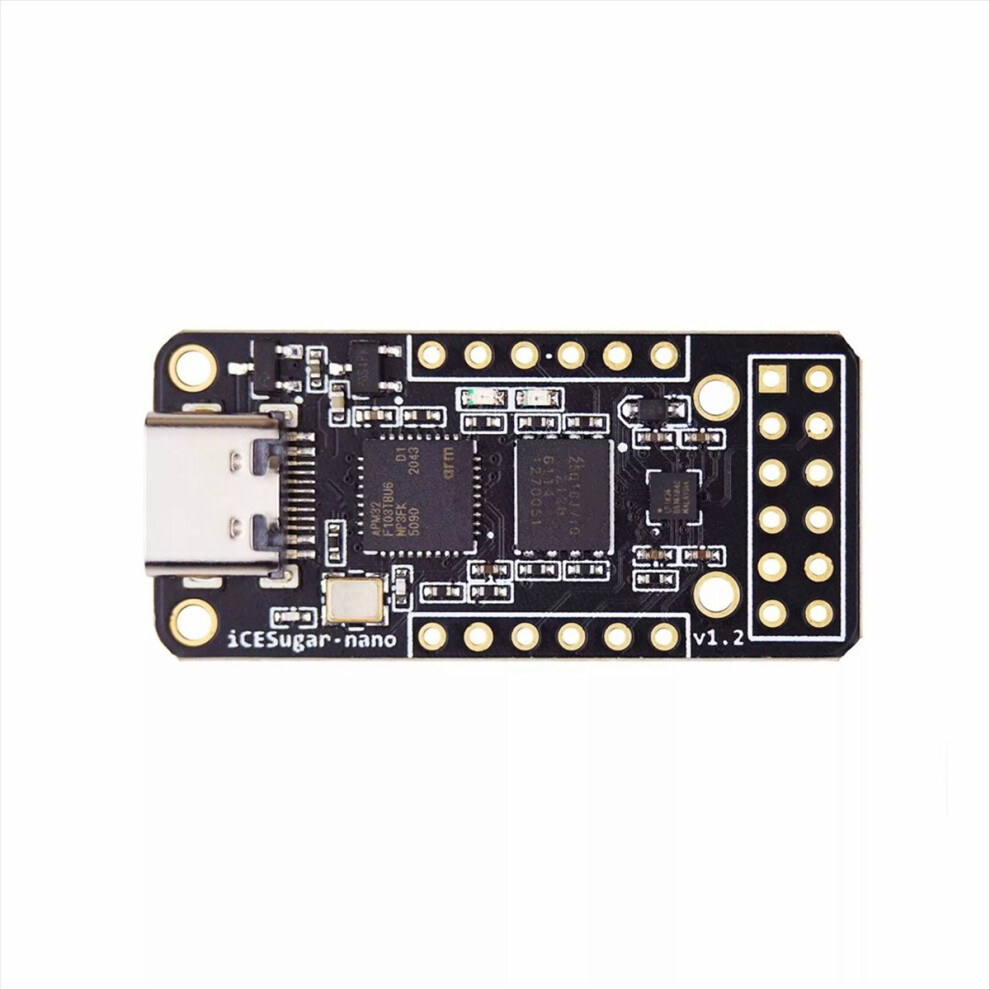

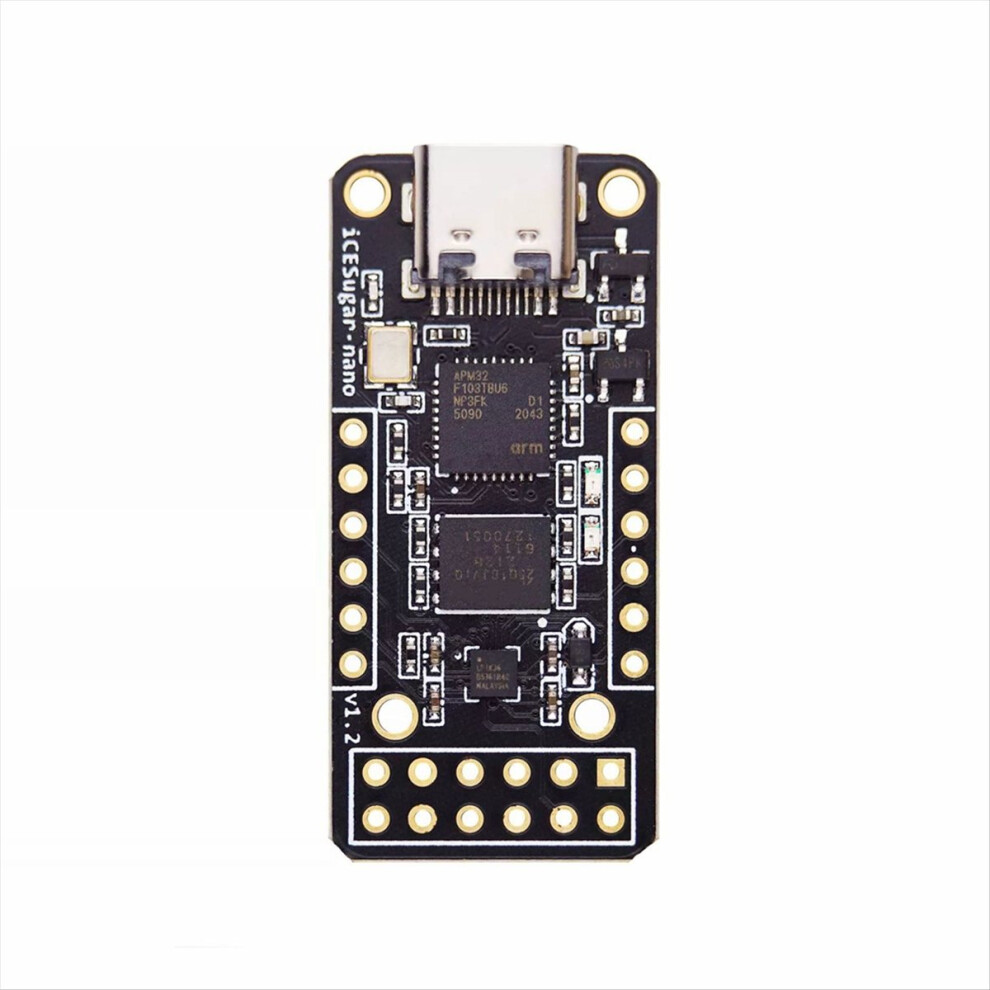

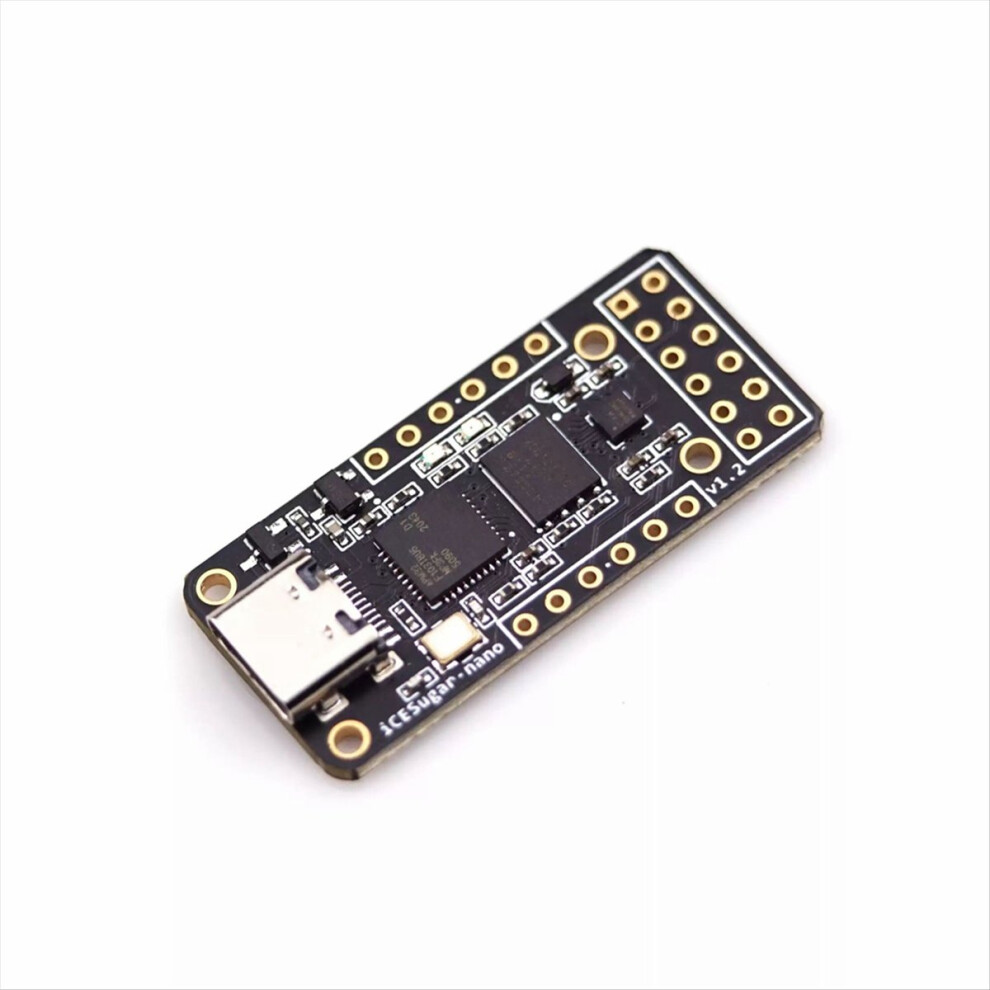

iCESugar-nano ist ein Open-Source-FPGA-Entwicklungsboard basierend auf dem Lattice iCE40LP1k-CM36. Es wird vollständig von der Open-Source-Toolchain (yosys, nextpnr und icestorm) unterstützt. Alle I/Os sind über drei Standard-PMOD-Anschlüsse zugänglich.
Der integrierte iCELink-Debugger, basierend auf ARM Mbed DAPLink, unterstützt Drag-and-Drop-Programmierung. Sie können den FPGA-Bitstream einfach per Drag & Drop in die virtuelle Festplatte ziehen, um ihn zu programmieren. Darüber hinaus bietet iCELink einen einstellbaren Taktgeber für das FPGA sowie einen zusätzlichen seriellen USB-CDC-Port für die direkte Verbindung mit dem FPGA. Mit nur einem USB-C-Kabel können Sie die Platine entwickeln und testen.
Onboard: 2 MB SPI-Flash W25Q16
Farbe: Schwarz
Material: Leiterplatte

Lieferumfang:
1 x iCESugar-nano Entwicklungsboard

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
