INSTRUSTAR ISDS205C 20M USB Oszilloskop Logic

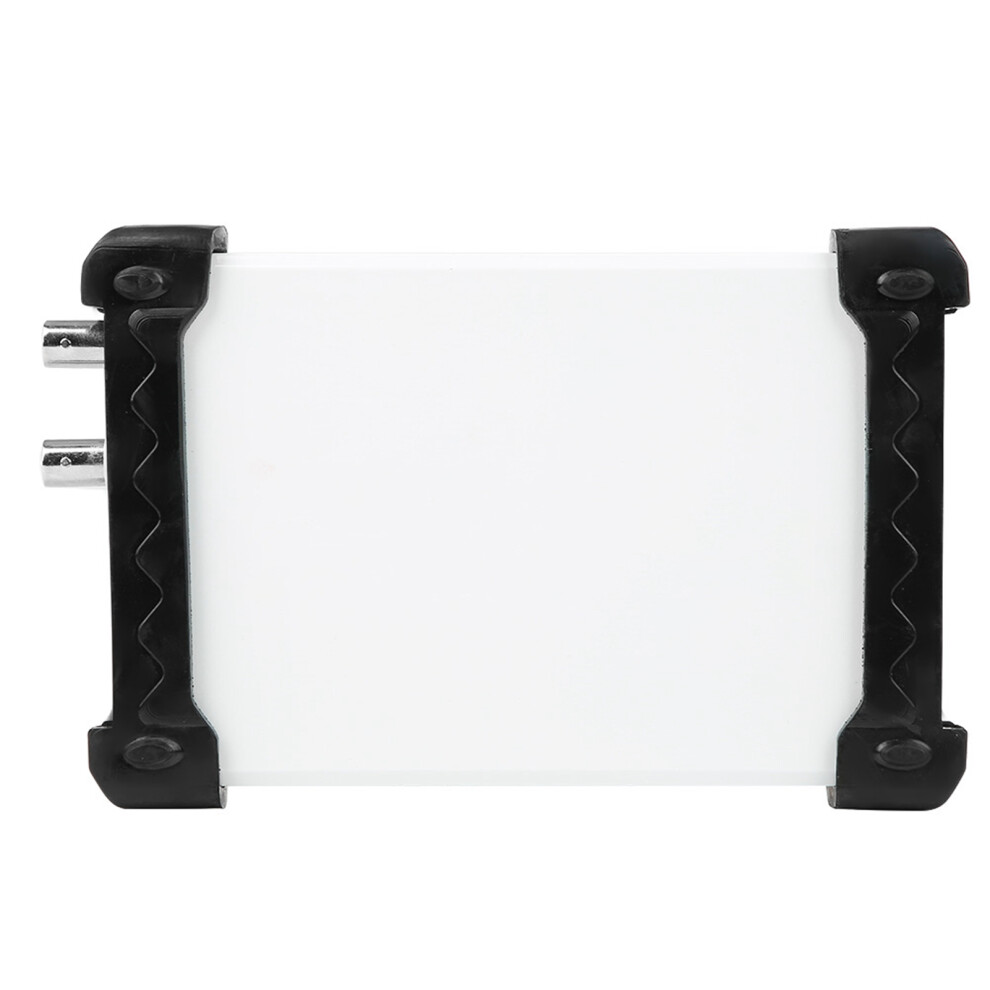

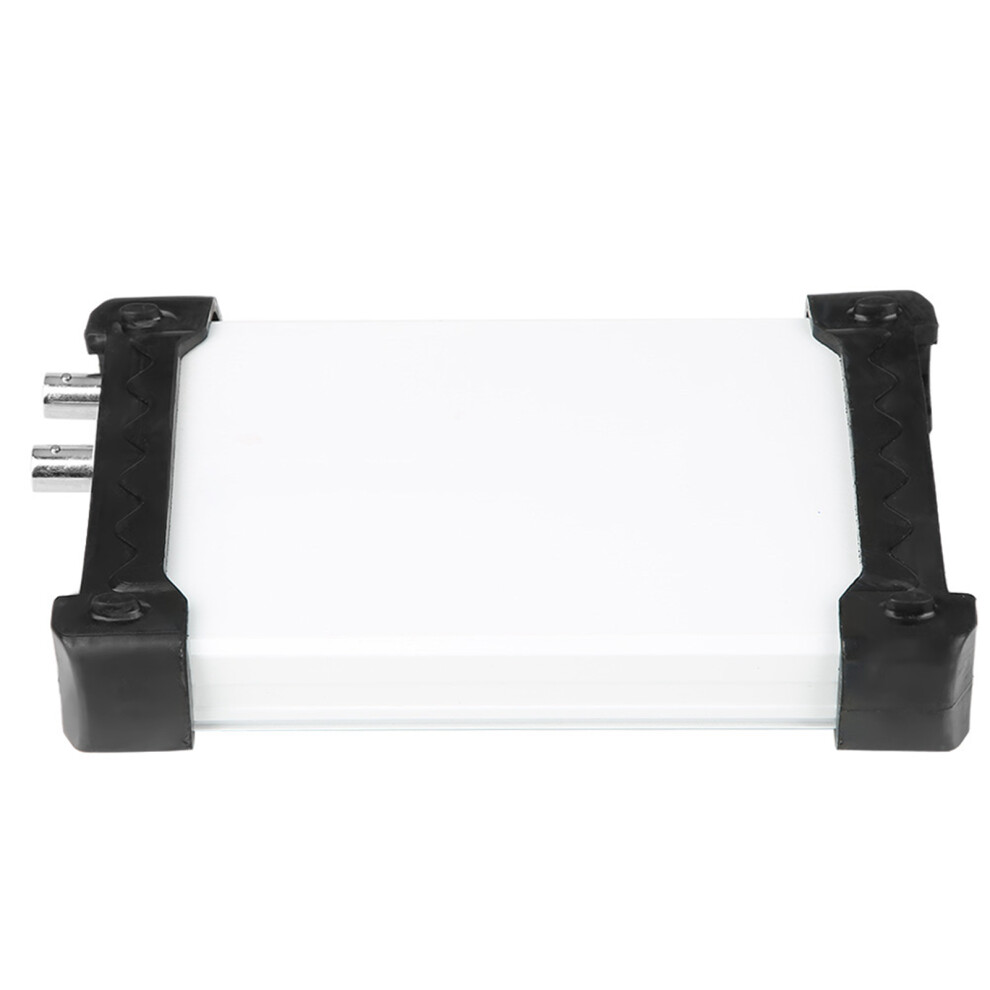

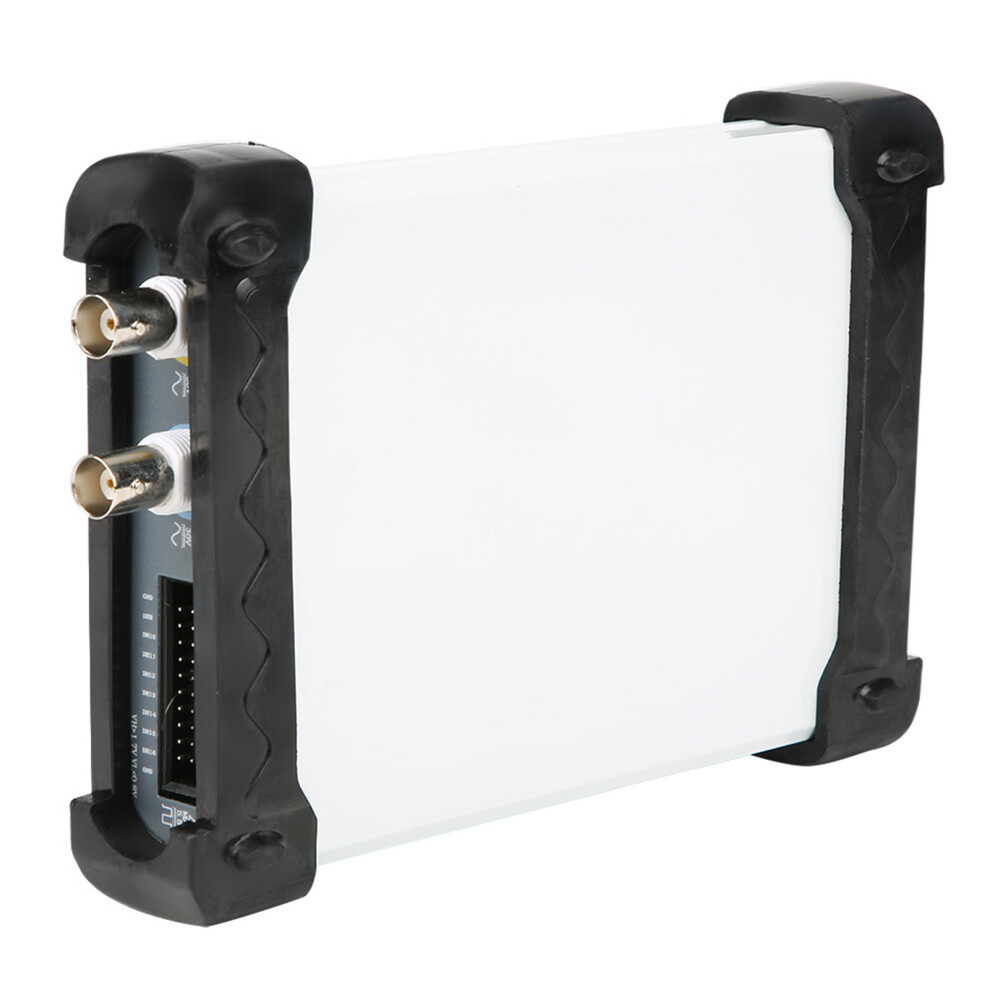

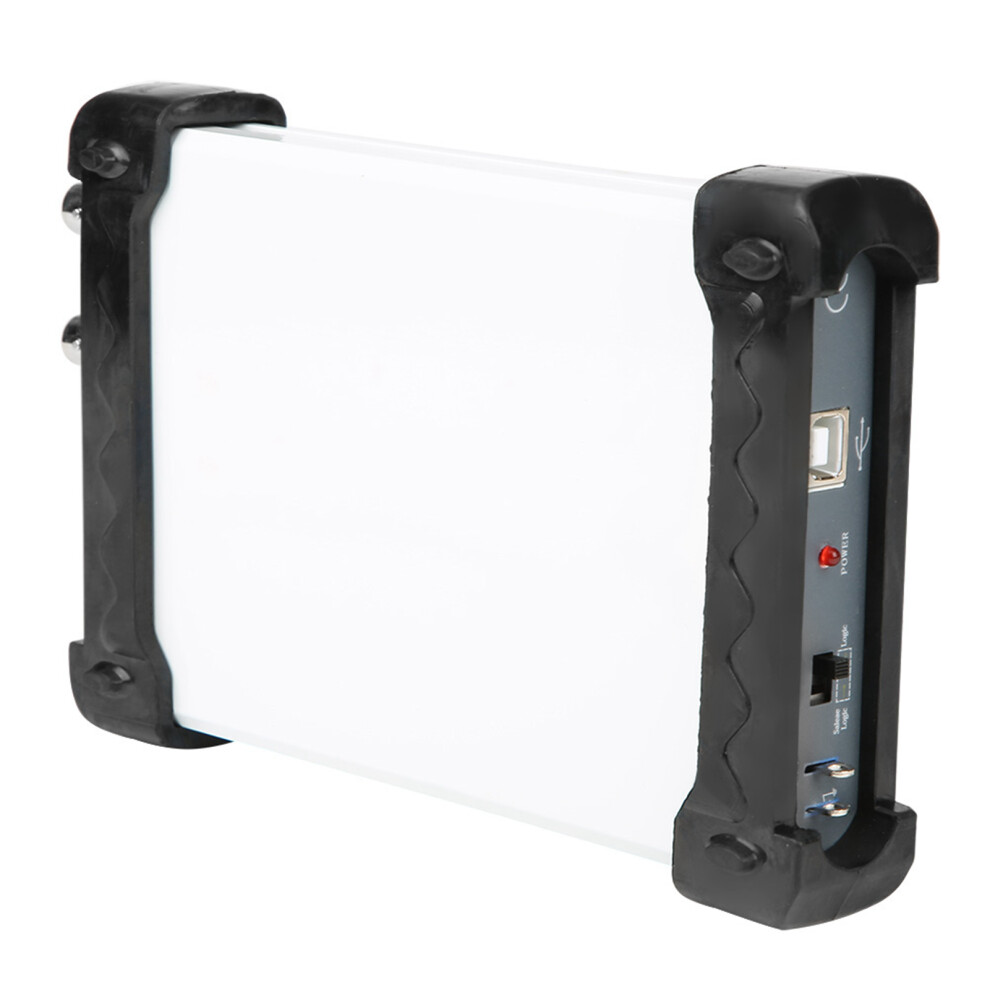

INSTRUSTAR ISDS205C 20M USB Oszilloskop Logic Beschreibung

1. ISDS205C Dual-Kanal-Digitaloszilloskop, gut ausgelegte Bandbreite von 60 MHz, 200 MS/s Abtastrate, 2 Kanäle, unterstützt abwechselnd X-, Y- und XY-Alternativmuster für ein zweikanaliges virtuelles Oszilloskop, Spektrumanalysator, Datenrekorder und Logikanalysator. 2. Der Logikanalysator unterstützt die Analyse von 16 Protokollen, darunter Serial Peripheral Interface (SPI), IIC, UART und weitere. 3. Das Gerät kommuniziert über ein schnelles USB 2.0 mit dem PC. 4. 4-in-1, multifunktional, mit den Funktionen eines Digitaloszilloskops, Spektrumanalysators, Datenrekorders und Logikanalysators. 5. Super kompakte Größe, leicht zu transportieren, kann direkt in die Computertasche gelegt werden, ideal für Reisen und Lehre.
Eigenschaften:
ISDS205C Dual-Kanal-Digitaloszilloskop, gut ausgelegte Bandbreite von 60 MHz, 200 MS/s Abtastrate, 2 Kanäle, unterstützt abwechselnd X-, Y- und XY-Alternativmuster für ein zweikanaliges virtuelles Oszilloskop, Spektrumanalysator, Datenrekorder und Logikanalysator.
Der Logikanalysator unterstützt die Analyse von 16 Protokollen, darunter SPI, IIC, UART und weitere.
Das Gerät kommuniziert über ein schnelles USB 2.0 mit dem PC.
4-in-1, multifunktional, mit den Funktionen eines Digitaloszilloskops, Spektrumanalysators, Datenrekorders und Logikanalysators.
Super kompakte Größe, leicht zu transportieren, kann direkt in die Computertasche gelegt werden, ideal für Reisen und Lehre.
Spezifikationen:
Digitaloszilloskop ISDS205C
Marke
INSTRUSTAR
Kanäle
2
Impedanz
1 MΩ, 25 pF
Kopplung
AC/DC
Vertikale Auflösung
8 Bit
Verstärkungsbereich
-6 V bis 6 V (Sonde X1)
-60 V bis 60 V (Sonde X10)
Vertikale Genauigkeit
3 %
Zeitbasisbereich
1 ns bis 20 s
Eingangs-Schutz
Diode, 50 Vpk
Autoset
Ja (10 Hz bis 20 MHz)
Trigger-Modus
Auto, Normal und Signal
Trigger-Typ
Kein, steigende Flanke, fallende Flanke,
steigende oder fallende Flanke
Trigger-Level
Ja
Trigger-Quelle
CH1, CH2
Puffergröße
1 MB/Kanal
Bandbreite
20 MHz
Maximale Abtastrate
48 MS/s
Vertikaler Modus
CH1, CH2, ADD, SUB, MUL
Anzeigemodus
X, Y-T und X-Y
Messungen
Ja
Wellenspeicherung
Osc (privat), Excel und BMP
Spektrumanalysator
Kanäle
2
Bandbreite
20 MHz
Algorithmus
FFT (18 Fenster), Korrelation
FFT-Punkte
8-1.048.576/Kanal
FFT-Messungen
Harmonische (1-7), SNR, SINAD, ENOB, THD, SFDR
Filterverarbeitung
FIR-Filter unterstützt beliebige Frequenzbereiche mit Abtastmethode sowie Rechteck-, Bartlett-, Dreieck-, Kosinus-, Hanning-, Bartlett-Hanning-, Hamming-, Blackman-, Blackman-Harris-, Tukey-, Nuttall-, FlatTop-, Bohman-, Parzen-, Lanczos-, Kaiser-, Gauss- und Dolph-Chebyshev-Fenstermethoden.
IIR-Filter unterstützt Filterdesign-Typen "Butterworth", "Chebyshev I", "Chebyshev II" und "Elliptic".
Datenrekorder
Kanal
2
Impedanz
1 MΩ, 25 pF
Kopplung
AC/DC
Vertikale Auflösung
8 Bit
Verstärkungsbereich
-6 V bis 6 V (Sonde X1)
-60 V bis 60 V (Sonde X10)
Abtastrate
1 Kanal: 1 k-24 MHz
2 Kanäle: 1 k-16 MHz
Speicherdatei
Maximal 4 GB, Aufzeichnungszeit abhängig von der Abtastrate
Logikanalysator
Kanal
16
Abtastrate
8 Kanäle: 250 k-24 MHz
16 Kanäle: 250 k-16 MHz
Abtastpunkte
1 M-2 GB
Logikanalysator
Kanal
8
Abtastrate
25 k-24 MHz
Protokoll-Analysator
Atmel SWI, BiSS C, Serial Peripheral Interface (SPI), I2C, CAN, UART, I2S/PCM,
DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple
Parallel, MDIO, USB 1.1, PS/2-Tastatur/Maus
Abtastpunkte
1 MB-10 TB
Größe
17 11,5 3 cm / 6,7 4,5 1,2 Zoll
Gewicht
Ca. 688 g / 24,3 oz

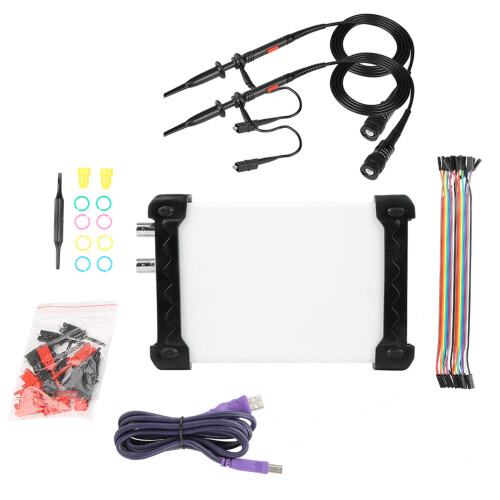

Paketliste:
1 virtuelles Oszilloskop
1 Flachbandkabel
20 Testhaken
1 USB-Kabel
1 Einstellwerkzeug
2 Schutzschlauch
8 ID-Ringe
1 CD
